华为配置LACP模式的链路聚合示例

小知学网络-CSDN博客

目录

组网需求

配置思路

操作步骤

配置文件

---

组网图形

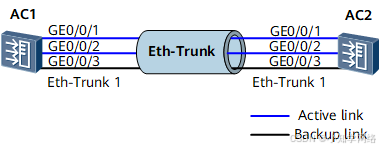

图1 配置LACP模式链路聚合组网图

• 组网需求
• 配置思路
• 操作步骤
• 配置文件

组网需求

如图1所示，在两台AC设备上配置LACP模式链路聚合组，提高两设备之间的带宽与可靠性，具体要求如下：

• 两条活动链路具有负载分担的能力。

• 两设备间的链路具有1条冗余备份链路，当活动链路出现故障链路时，备份链路替代故障链路，保持数据传输的可靠性。

配置思路

采用如下的思路配置LACP模式链路聚合：

1. 创建Eth-Trunk，配置Eth-Trunk为LACP模式，实现链路聚合功能。

2. 将成员接口加入Eth-Trunk。

   接口缺省都加入了VLAN1，因此加入Eth-Trunk前建议先将接口从VLAN1中退出或将接口Shutdown，避免出现广播风暴。

3. 配置系统优先级，确定主动端，按照主动端设备的接口选择活动接口。

4. 配置活动接口上限阈值，实现保证带宽的情况下提高网络的可靠性。

5. 配置接口优先级，确定活动链路接口，优先级高的接口将被选作活动接口。

操作步骤

1. 在AC1上创建Eth-Trunk1并配置为LACP模式。AC2配置过程与AC1类似，不再赘述

   <HUAWEI> system-view
   [HUAWEI] sysname AC1
   [AC1] interface eth-trunk 1
   [AC1-Eth-Trunk1] mode lacp-static
   [AC1-Eth-Trunk1] quit

2. 配置AC1上的成员接口加入Eth-Trunk。AC2配置过程与AC1类似，不再赘述

   [AC1] interface gigabitethernet 0/0/1
   [AC1-GigabitEthernet0/0/1] eth-trunk 1
   [AC1-GigabitEthernet0/0/1] quit
   [AC1] interface gigabitethernet 0/0/2
   [AC1-GigabitEthernet0/0/2] eth-trunk 1
   [AC1-GigabitEthernet0/0/2] quit
   [AC1] interface gigabitethernet 0/0/3
   [AC1-GigabitEthernet0/0/3] eth-trunk 1
   [AC1-GigabitEthernet0/0/3] quit

3. 在AC1上配置系统优先级为100，使其成为LACP主动端

   [AC1] lacp priority 100

4. 在AC1上配置活动接口上限阈值为2

   [AC1] interface eth-trunk 1
   [AC1-Eth-Trunk1] max active-linknumber 2
   [AC1-Eth-Trunk1] quit

5. 在AC1上配置接口优先级确定活动链路

   [AC1] interface gigabitethernet 0/0/1
   [AC1-GigabitEthernet0/0/1] lacp priority 100
   [AC1-GigabitEthernet0/0/1] quit
   [AC1] interface gigabitethernet 0/0/2
   [AC1-GigabitEthernet0/0/2] lacp priority 100
   [AC1-GigabitEthernet0/0/2] quit

6. 验证配置结果

   # 查看各AC设备的Eth-Trunk信息，查看链路是否协商成功。

   [AC1] display eth-trunk 1
   Eth-Trunk1's state information is:
   Local:
   LAG ID: 1                       WorkingMode: STATIC
   Preempt Delay: Disabled         Hash arithmetic: According to src-dst-ip
   System Priority: 100            System ID: 00e0-fca8-0417
   Least Active-linknumber: 1      Max Active-linknumber: 2
   Operate status: up              Number Of Up Port In Trunk: 2
   --------------------------------------------------------------------------------
   ActorPortName                    Status     PortType PortPri   PortNo PortKey   PortState  Weight
   GigabitEthernet0/0/1             Selected  1GE      100      6145    2865      11111100     1
   GigabitEthernet0/0/2             Selected  1GE      100      6146    2865      11111100     1
   GigabitEthernet0/0/3             Unselect  1GE      32768    6147    2865      11100000     1

   Partner:
   ------------------------------------------------------------------------------
   ActorPortName                     SysPri    SystemID    PortPri PortNo PortKey   PortState
   GigabitEthernet0/0/1              32768  00e0-fca6-7f85  32768     6145   2609      11111100
   GigabitEthernet0/0/2              32768  00e0-fca6-7f85  32768     6146   2609      11111100
   GigabitEthernet0/0/3              32768  00e0-fca6-7f85  32768     6147   2609      11110000
   [AC2] display eth-trunk 1
   Eth-Trunk1's state information is:
   Local:
   LAG ID: 1                      WorkingMode: STATIC
   Preempt Delay: Disabled        Hash arithmetic: According to src-dst-ip
   System Priority: 32768         System ID: 00e0-fca6-7f85
   Least Active-linknumber: 1     Max Active-linknumber: 8
   Operate status: up             Number Of Up Port In Trunk: 2
   ------------------------------------------------------------------------------
   ActorPortName                   Status     PortType    PortPri   PortNo  PortKey   PortState  Weight
   GigabitEthernet0/0/1            Selected  1GE       32768      6145    2609      11111100     1
   GigabitEthernet0/0/2            Selected  1GE       32768      6146    2609      11111100     1
   GigabitEthernet0/0/3            Unselect  1GE       32768      6147    2609      11100000     1

   Partner:
   ------------------------------------------------------------------------------
   ActorPortName                     SysPri    SystemID     PortPri  PortNo  PortKey   PortState
   GigabitEthernet0/0/1              100    00e0-fca8-0417  100      6145     2865      11111100
   GigabitEthernet0/0/2              100    00e0-fca8-0417  100      6146     2865      11111100
   GigabitEthernet0/0/3              100    00e0-fca8-0417  32768    6147     2865      11110000

   通过以上显示信息可以看到，AC1的系统优先级为100，高于AC2的系统优先级。Eth-Trunk的成员接口中GigabitEthernet0/0/1、GigabitEthernet0/0/2成为活动接口，处于“Selected”状态，接口GigabitEthernet0/0/3处于“Unselect”状态，同时实现M条链路的负载分担和N条链路的冗余备份功能。

配置文件

AC1的配置文件

#
 sysname AC1
#
 lacp priority 100
#
interface Eth-Trunk1
 mode lacp-static
 max active-linknumber 2
#
interface GigabitEthernet0/0/1
 eth-trunk 1
 lacp priority 100
#
interface GigabitEthernet0/0/2
 eth-trunk 1
 lacp priority 100
#
interface GigabitEthernet0/0/3
 eth-trunk 1
#
return
AC2的配置文件

#
 sysname AC2
#
interface Eth-Trunk1
 mode lacp-static
#
interface GigabitEthernet0/0/1
 eth-trunk 1
#
interface GigabitEthernet0/0/2
 eth-trunk 1
#
interface GigabitEthernet0/0/3
 eth-trunk 1
#
return
