LED点阵屏相关知识与介绍

一·LED点阵屏介绍：

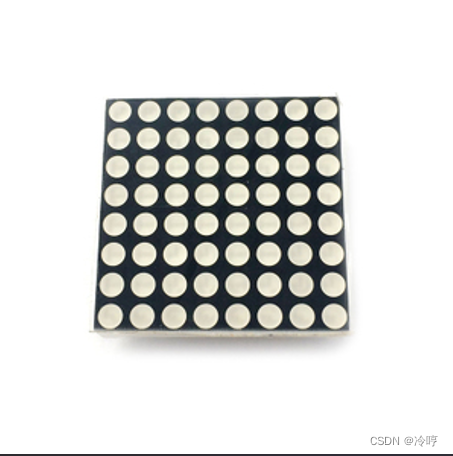

1·LED点阵屏由若干个独立的LED组成,LED以矩阵的形式排列，以灯珠亮灭来显示文字，图片，视频等。LED点阵屏广泛应用于各种公共场合，如汽车报站器，广告屏以及公告牌等。

2·LED点阵屏分类：

          按颜色：单色，双色，全彩

          按像素：8*8，16*16等（大规模的LED点阵通常由很多个小点阵拼接而成）

 二·显示原理：

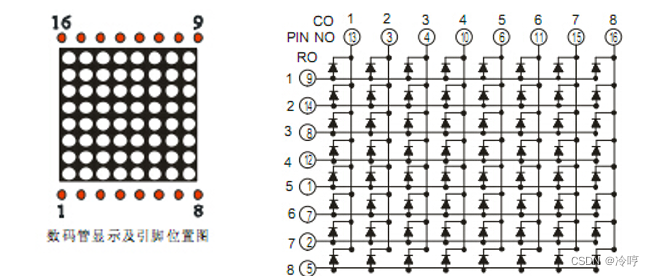

 1·LED点阵屏的结构类似于数码管，只不过是数码管把每一列的像素以“8”字型排列而已

2·LED点阵屏与数码管一样，有共阴和共阳两种接法，不同的接法对应的电路结构不同

3·LED点阵屏需要进行逐行或逐列扫描，才能使所有LED同时显示

三·74HC595

1.74HC595是串行输入并行输出的移位寄存器，可用3根线输入串行数据，8根线输出并行数据，多片级联后，可输出16位，24位，32位等.常用于IO口扩展。

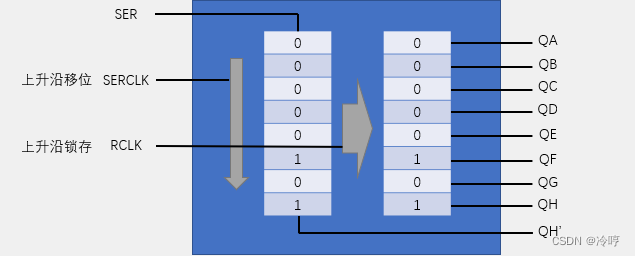

 其中涉及到数据移位，将第一个数据输入SER如1，将上升沿移位SERCLK清零，数据1就会从最顶上的位置向下移动一格，然后再重复操作，重复8次就会得到所想要的数据如00000101.

而上升沿锁存RCLK就会使数据从左侧移动到右侧然后输出

四·开发板引脚对应关系
