模拟小型局域网内划分VLAN,实现同一VLAN互相通信,不同VLAN无法通信

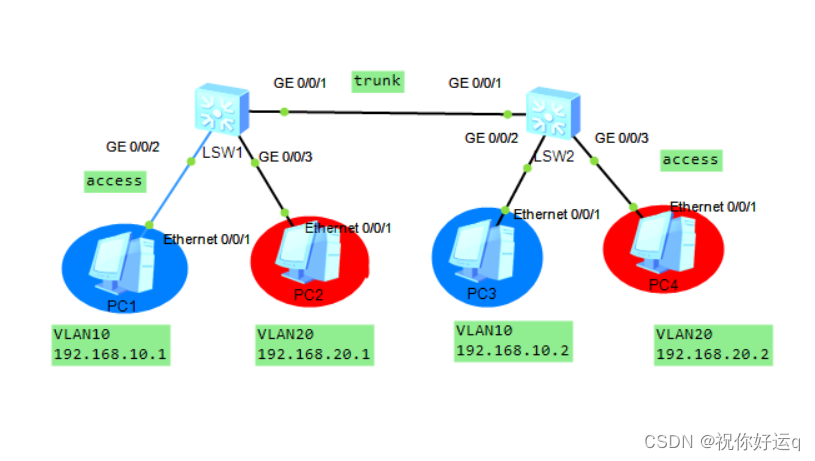

拓扑图
SW1
system-view //进入任务视图
sysname SW1 //交换机改名为SW1
VLAN10 //创建VLAN
VLAN20 //创建VLAN
interface GigabitEthernet 0/0/1 //进入g1接口
port link-type trunk //配置接口类型为trunk(交换机连交换机用trunk接口类型)
port trunk allow-pass vlan 10 20 //允许所以创建的VLAN通过quit //退出接口
interface GigabitEthernet 0/0/2 //进入g2接口
port link-type access //配置接口类型access(交换机连pc用access接口类型)
port default vlan 10 //将接口加入VLAN10interface GigabitEthernet 0/0/3 //进入g3接口
port link-type access //配置接口类型access
port default vlan 20 //将接口加入VLAN20
SW2
system-view //进入任务视图
sysname SW2 //交换机改名为SW2
VLAN10 //创建VLAN
VLAN20 //创建VLAN
interface GigabitEthernet 0/0/1 //进入g1接口
port link-type trunk //配置接口类型为trunk(交换机连交换机用trunk接口类型)
port trunk allow-pass vlan 10 20 //允许所以创建的VLAN通过quit //退出接口
interface GigabitEthernet 0/0/2 //进入g2接口
port link-type access //配置接口类型access(交换机连pc用access接口类型)
port default vlan 10 //将接口加入VLAN10interface GigabitEthernet 0/0/3 //进入g3接口
port link-type access //配置接口类型access
port default vlan 20 //将接口加入VLAN20

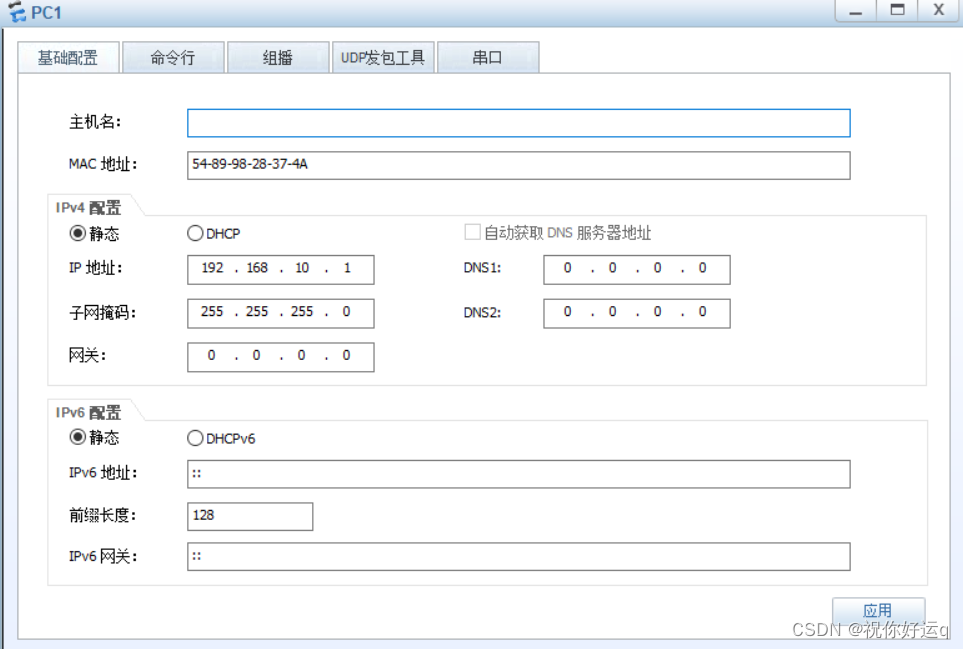

pc1配置 ip

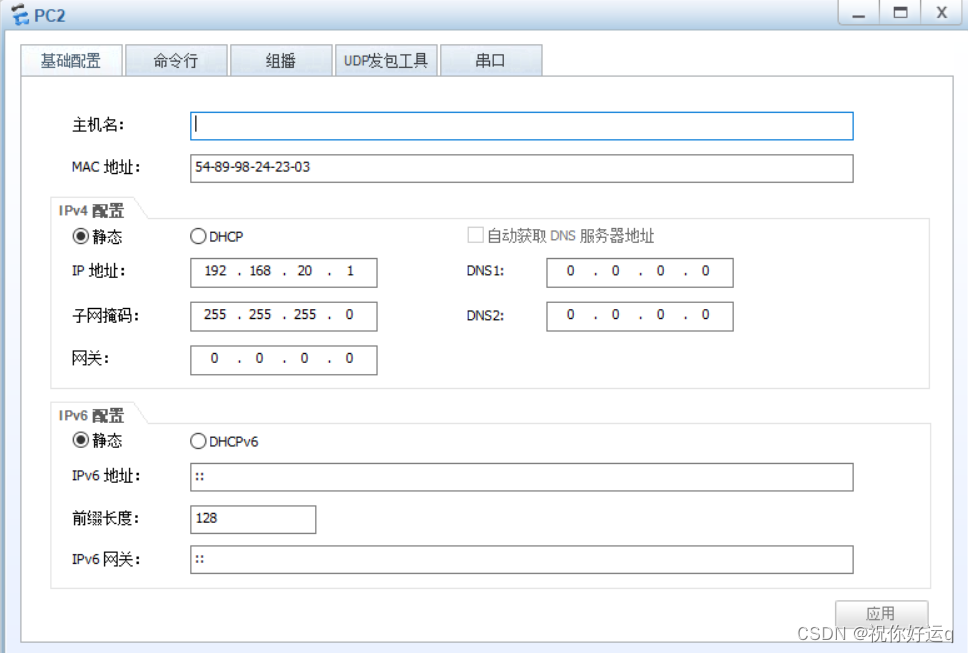

pc2配置ip

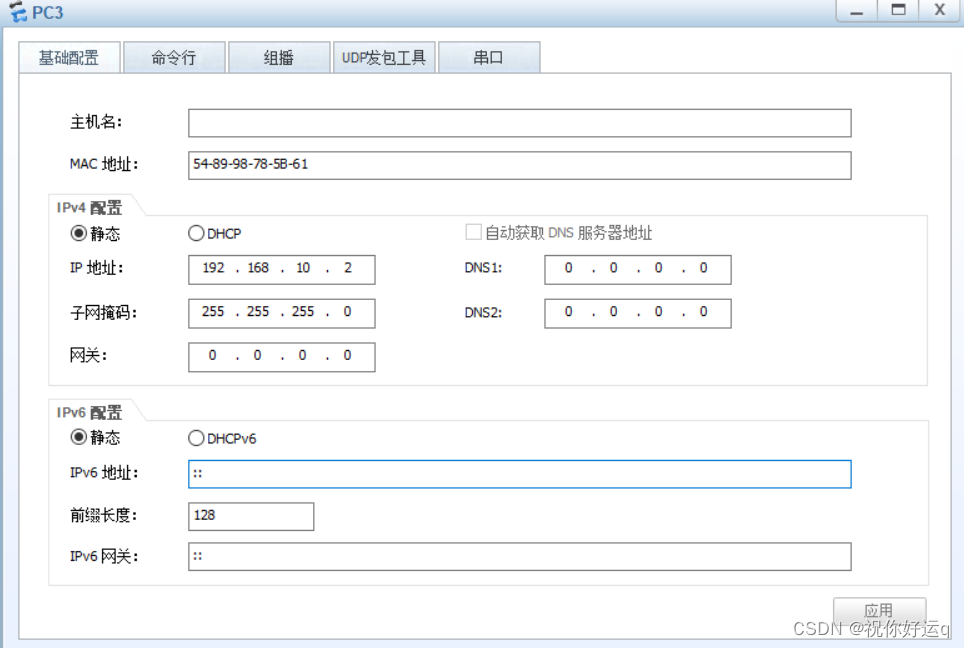

pc3配置ip

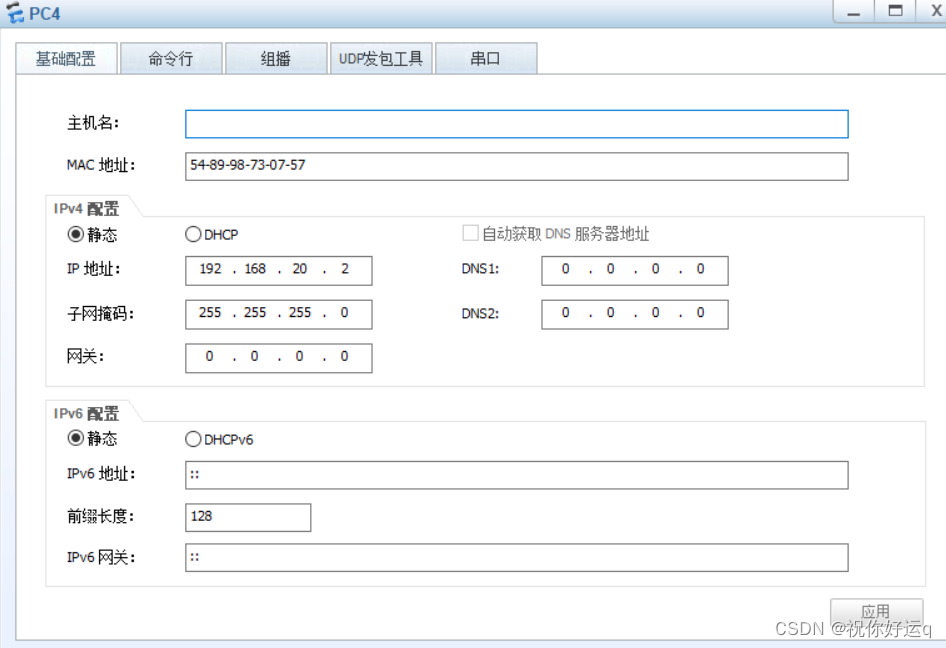

pc4配置ip

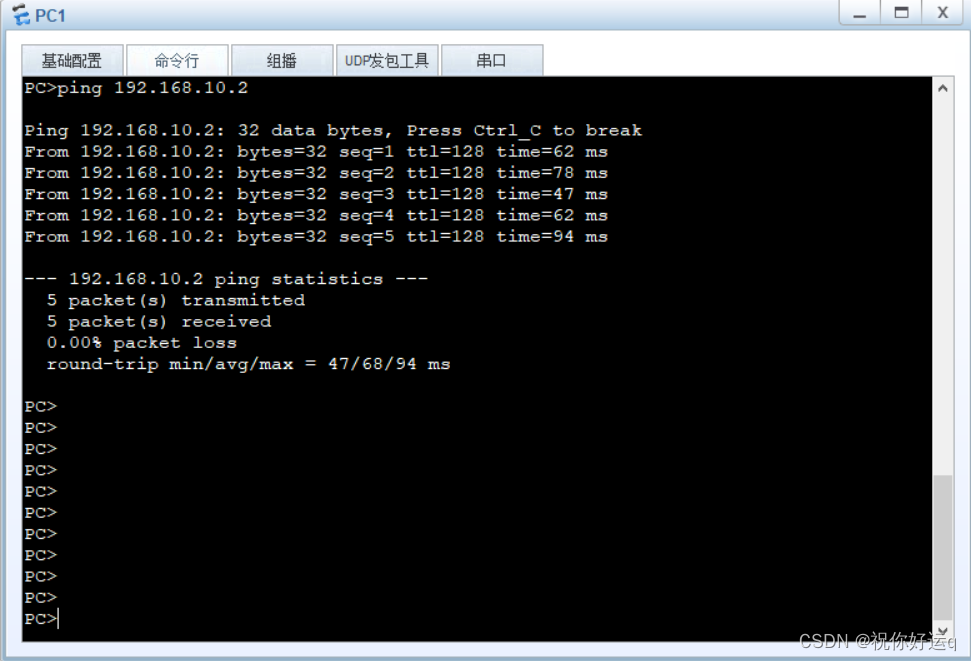

测试pc1和pc3是否ping通

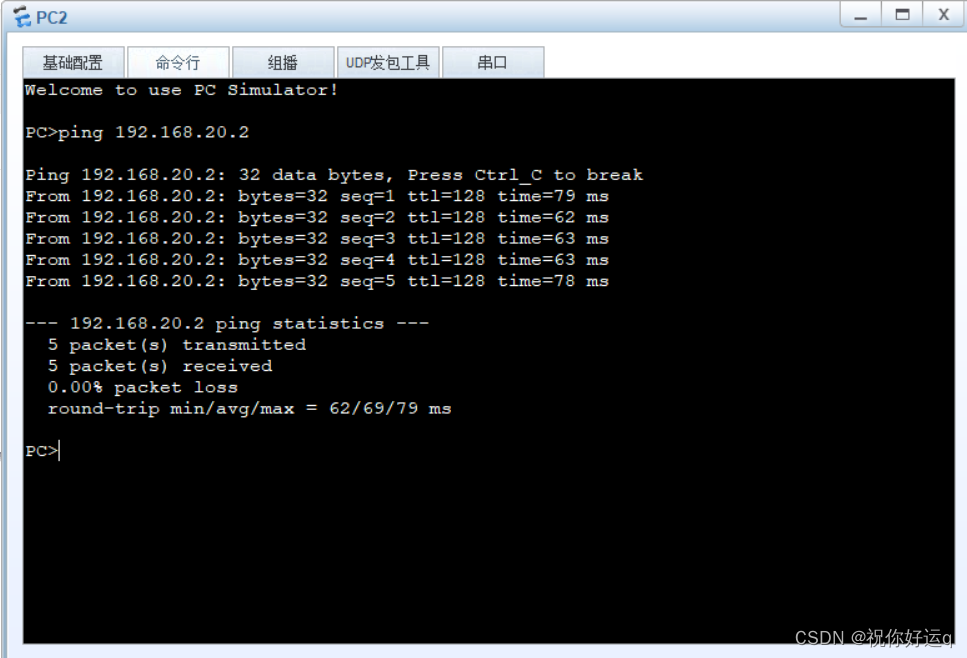

测试pc2和pc4是否ping通
实验结束!
