定时器的原理与应用

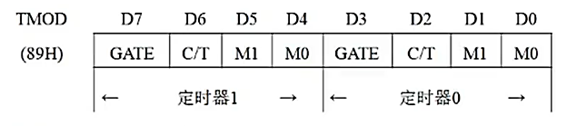

定时/计数器 方式寄存器TMOD
C/T 定时或计数方式选择位		C/T=1时：工作于计数方式 C/T=0时：工作于定时方式
GATE：门控位，用于控制定时/计数器的启动是否受外部中断请求信号的影响
M1、M0为工作方式选择位，用于对T0的四种工作方式，T1的三种工作方式进行选择
M1			M0	工作方式	方式说明
0			0	0	13位定时/计数器
0			1	1	16位定时/计数器
1			0	2	8位自动重置定时/计数器
1			1	3	两个8位定时/计数器（T0）

定时/计数器的控制寄存器 TCON0→2^13-1
TF0(1) 定时/计数器T0(1)的溢出标志位		定时/计数器T计满时,由硬件置位,如中断允许则触发T1中断 进入中断处理后由内部硬件电路自动清除
TR0(1) 定时/计数器T0(1)的启动位		可由软件置位或清零 当TR0(1)=1时启动;TR0(1)=0时停止。
ITO(IT1) 外部中断0(或1)触发方式控制位		IT0(或IT1)被设置为0,电平触发方式 ITO(或IT1)被设置为1,边沿触发方式
IEO(IE1):外部中断0(或1)的中断请求标志位

定时/计数器的工作方式

方式0 13位定时/计数器方式	计数值为N和初值X关系: X=8192-N/(12/fosc) 上次计数完，计数器值为0，要重复计数需重置初值
	以ms为单位  50ms=50000us    TH0 TL0 TH1 TL1

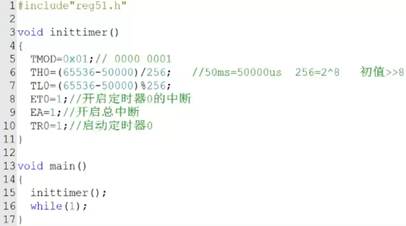

方式1 16位定时/计数器方式	计数值为N和初值X关系：X=65536-N/(12/fosc) 上次计数完，计数器值为0，要重复计数需重置初值。
方式2	8位自动重置定时/计数器		上次计数完,计数器自动重置初值。 不需用户重置。 计数值为N和初值X关系: X=256-N (12/fosc)
方式3	8位定时/计数器 (只有配置T0才能使用)
fosc为晶振频率,51单片机一般为12MHz或者11.0592MIHz
		中断服务函数
		Interrupt后面加数字 0表示外部中断0 1表示定时器中断0 2表示外部中断1 3表示定时器中断1 4表示串口中断
用数码管表示，要加入显示函数display() 共阴极数码管段码，每个段码代表一个数字
→

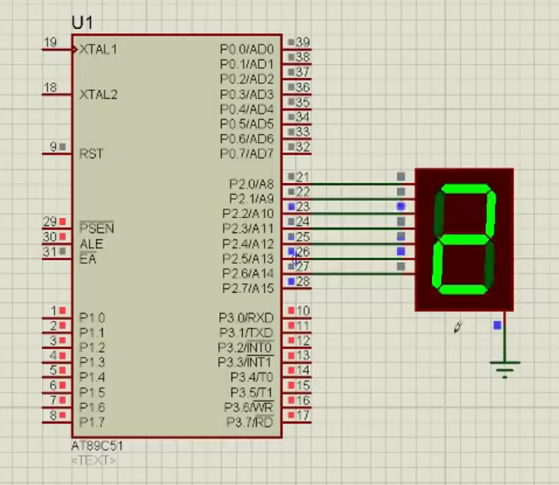

Proteus仿真

计数器的原理与应用

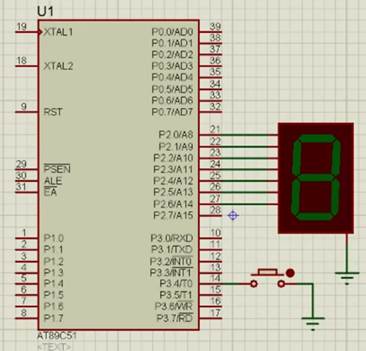

	Protesu电路仿真---计数器 注意，按键只可以放在P3^4、P3^4 只有这两个口复用为计数器
数码管显示函数和上述定时器相同
