Error: Flash Download failed - “Cortex-M3“

真是太太太高兴了，今天解决了一个困扰多年的小问题

对于新做的工程项目，在Keil5中使用正点原子无线烧录的时候总会出现：

Error: Flash Download failed  -  "Cortex-M3"

寻找了很多资料，这个问题一直没有解决，也搜集了很多不同的方案，今天也解决了自己的问题

下述给大家分享该问题的解决方案：

---

方案1：

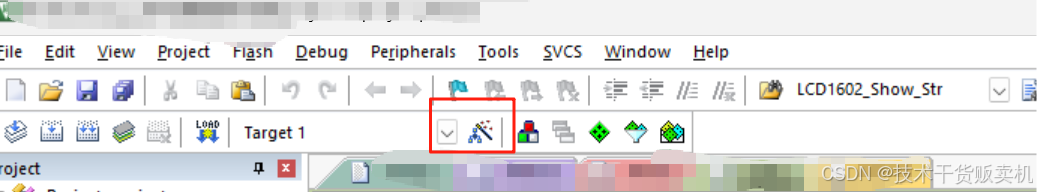

肯定要看配置问题，点击下图画框部分

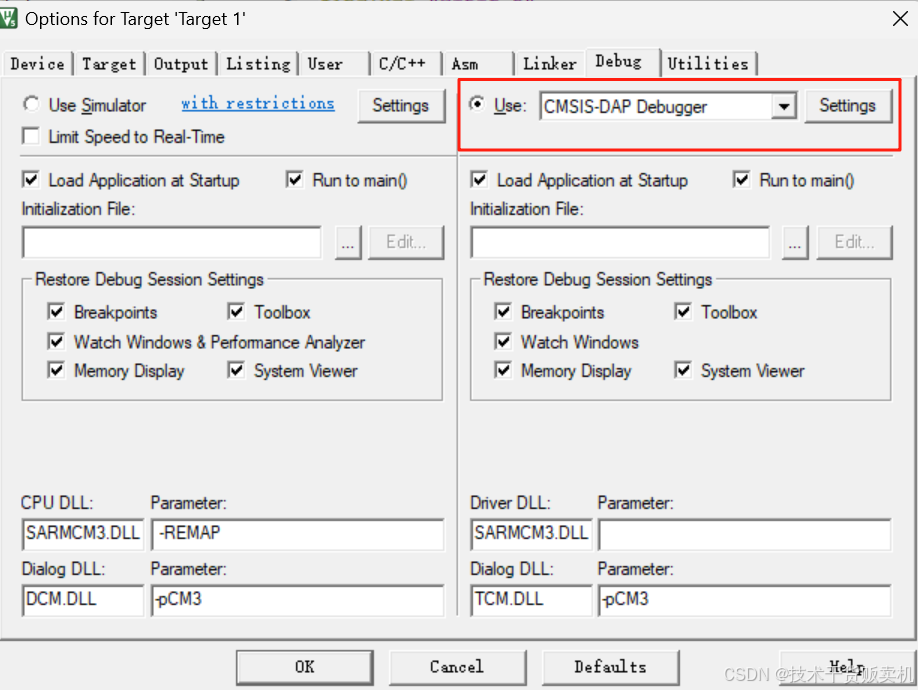

下图是Debug中画框部分，采用不同的：仿真器，需要配置的选项就不同，这个可以自己找产品说明，没问题了，继续点击右边Settings

来到下图部分，完全按照图中配置来

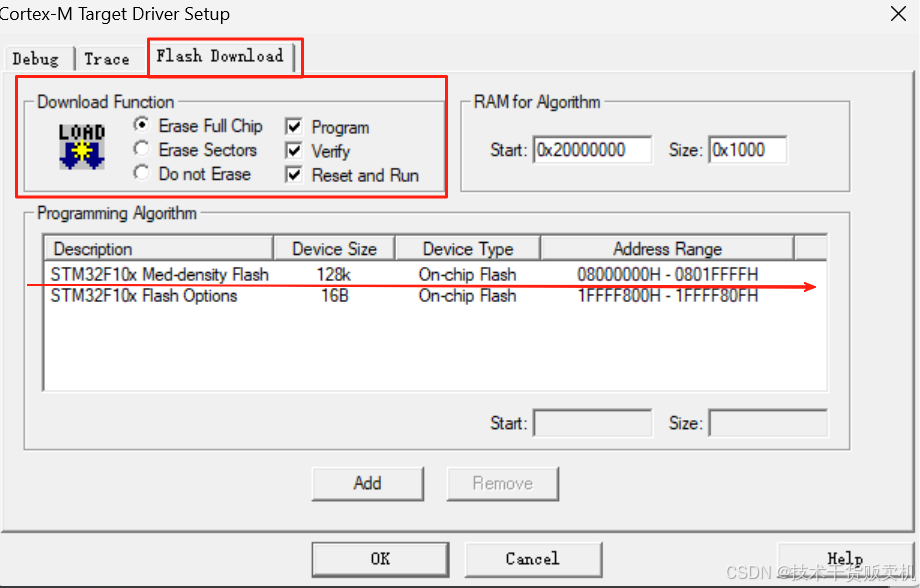

上图配置完成之后，继续来到下图：Flash Download中，设置为图中标记样式

注意：这里的画箭头部分，一定要按照自己所用芯片的型号来选择，如果没有，则点击Add

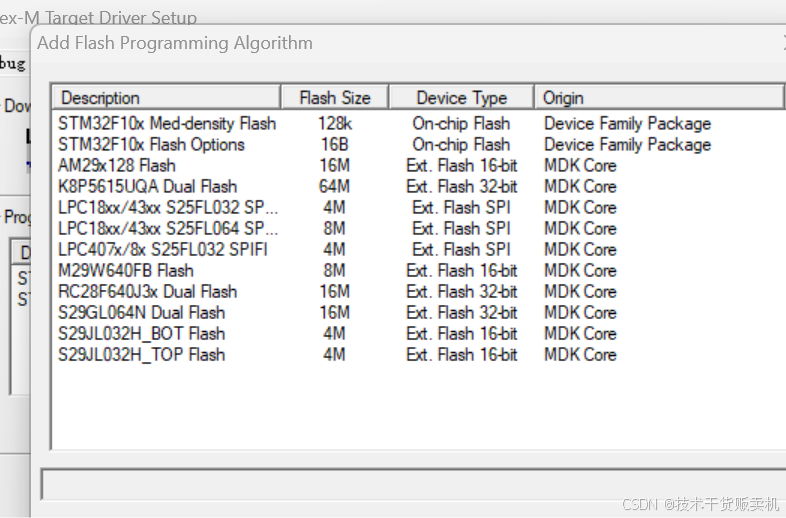

点击“”“Add”后就会出现如下的Programming Algorithm：

在里头找到自己芯片对应的型号，点击“”Add“”添加就可以解决问题了。

如果真的很不凑巧，在Programming Algorithm愣是没找到你需要的型号，可以直接去你安装keil文件夹下：

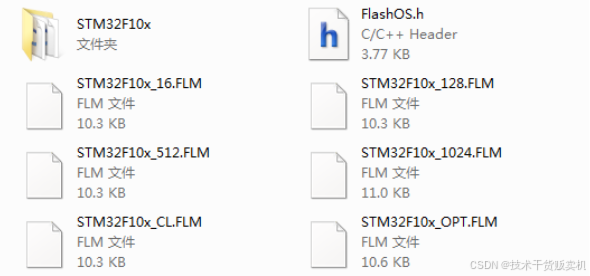

将MDK keil5\ARM\Pack\Keil\STM32F1xx_DFP\1.1.0\Flash下找到芯片对应的.FLM文件：

此时退出，重新编译，重新下载就可以，如果不行，则再看方案2

注意：此时配置好的尽量不要改，可能出现的是综合问题

方案2：这也是我出现的问题

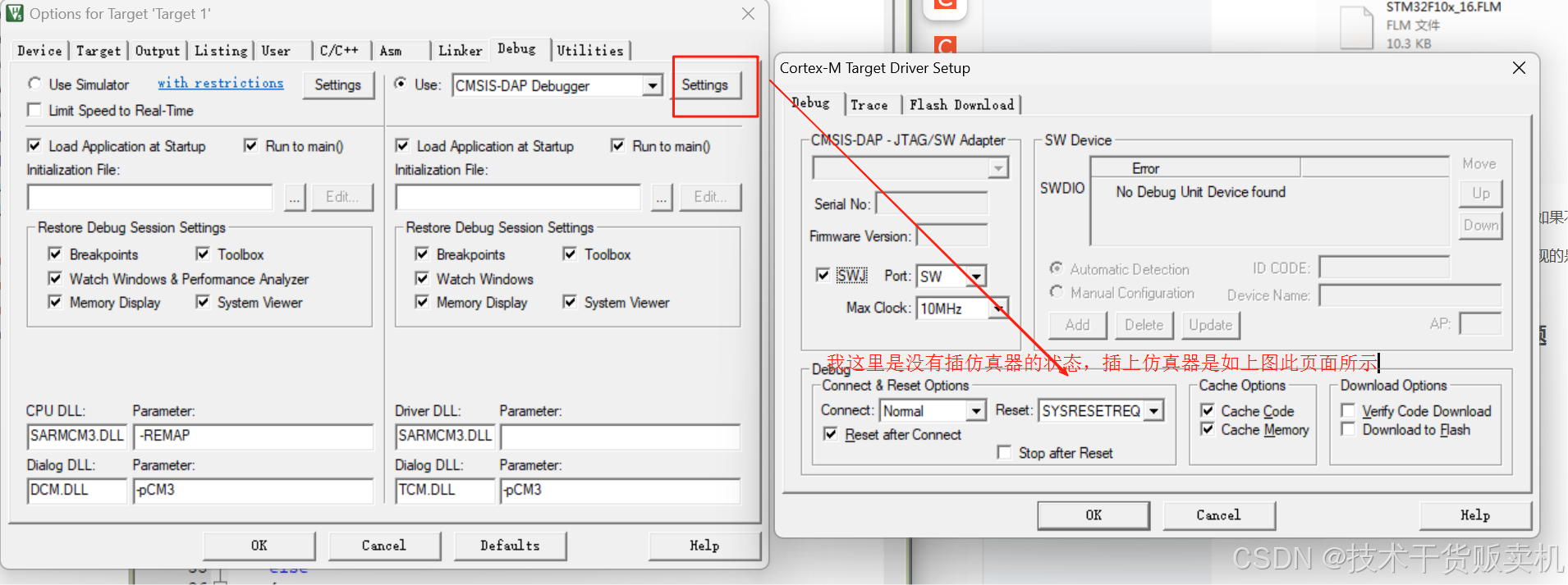

这里的Reset,选择SYSRESETREQ

方案3：可能是仿真器问题

• 杜邦线线松

• 仿真器配置错误

由于Keil 中debug的仿真器配置出错导致的下载失败

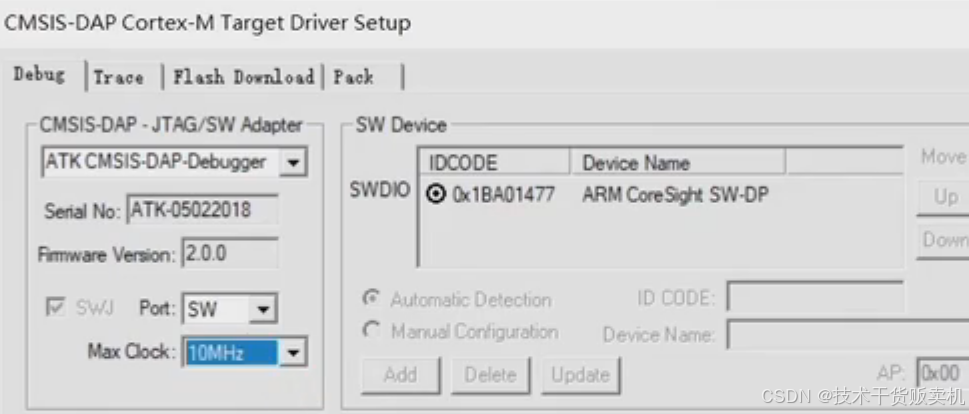

如果上图中，SWDIO处没有这一行文字，是空白的，说明Keil5没有识别到烧录器，试试安装新的版本的仿真器驱动

（正点原子附带的资料里面有，如果需要可以关注后台tt）

• 引脚连接错误

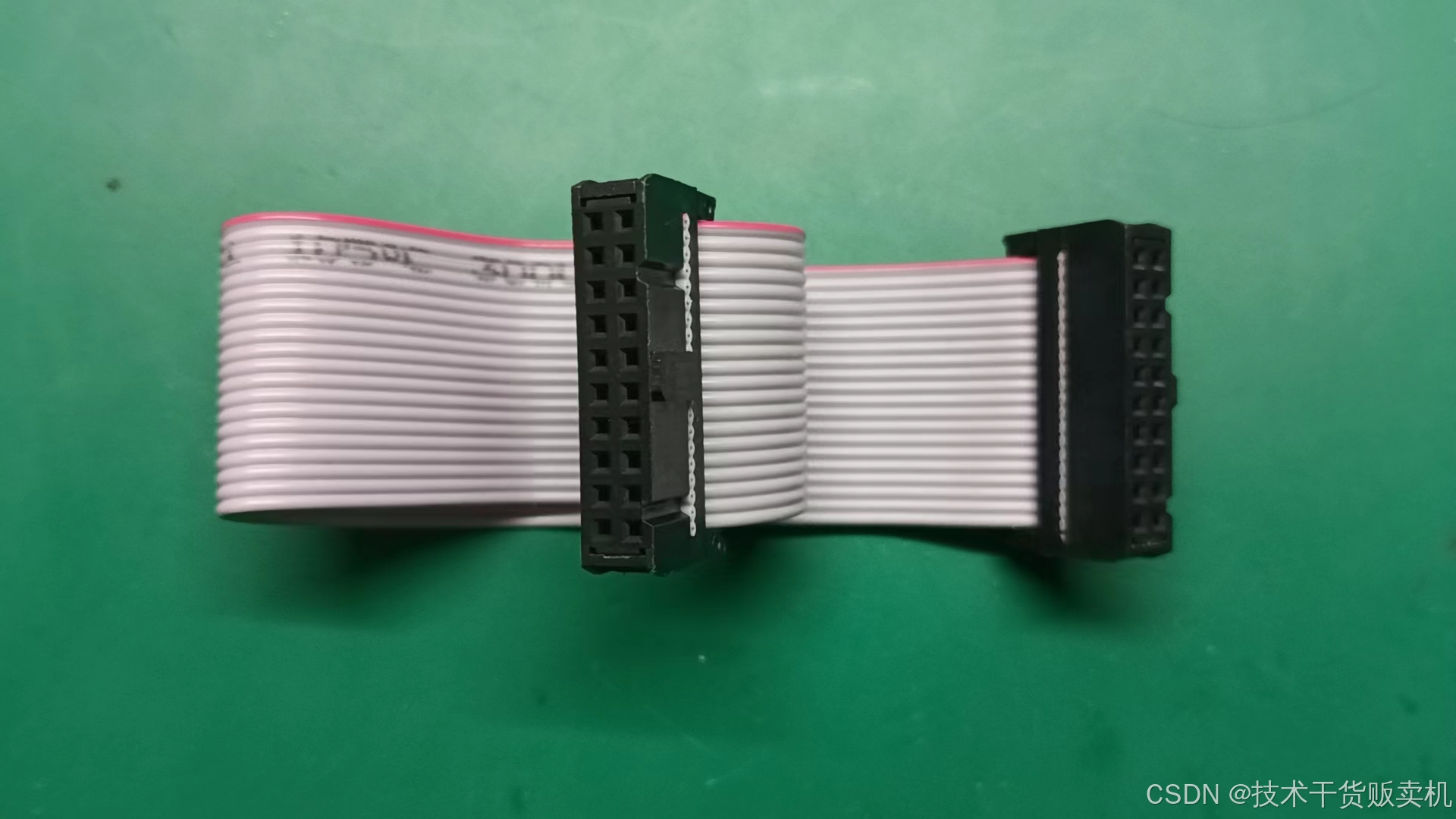

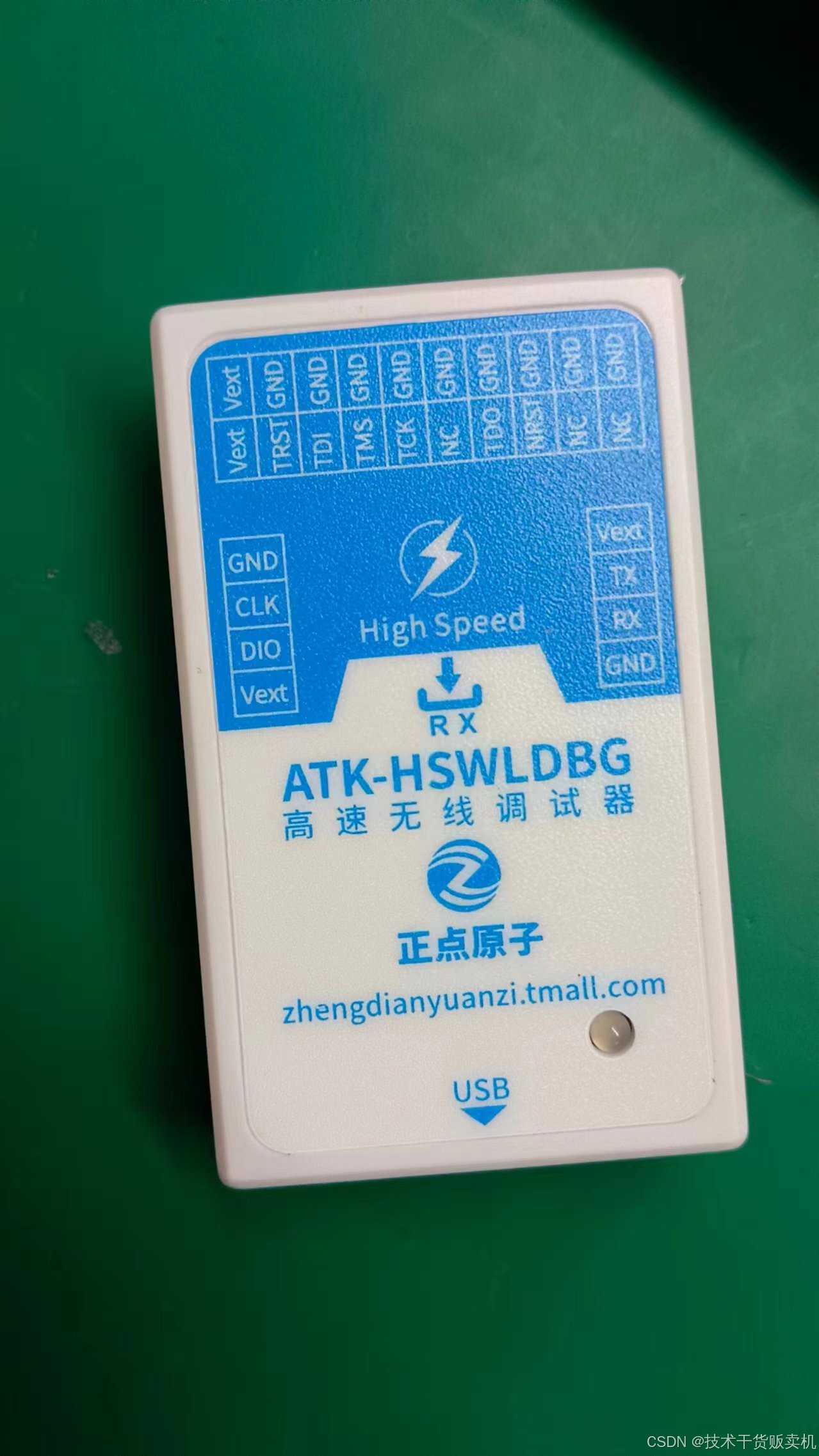

有两种烧录方式，一种是下面10p双排的，直接插在烧录器的上面

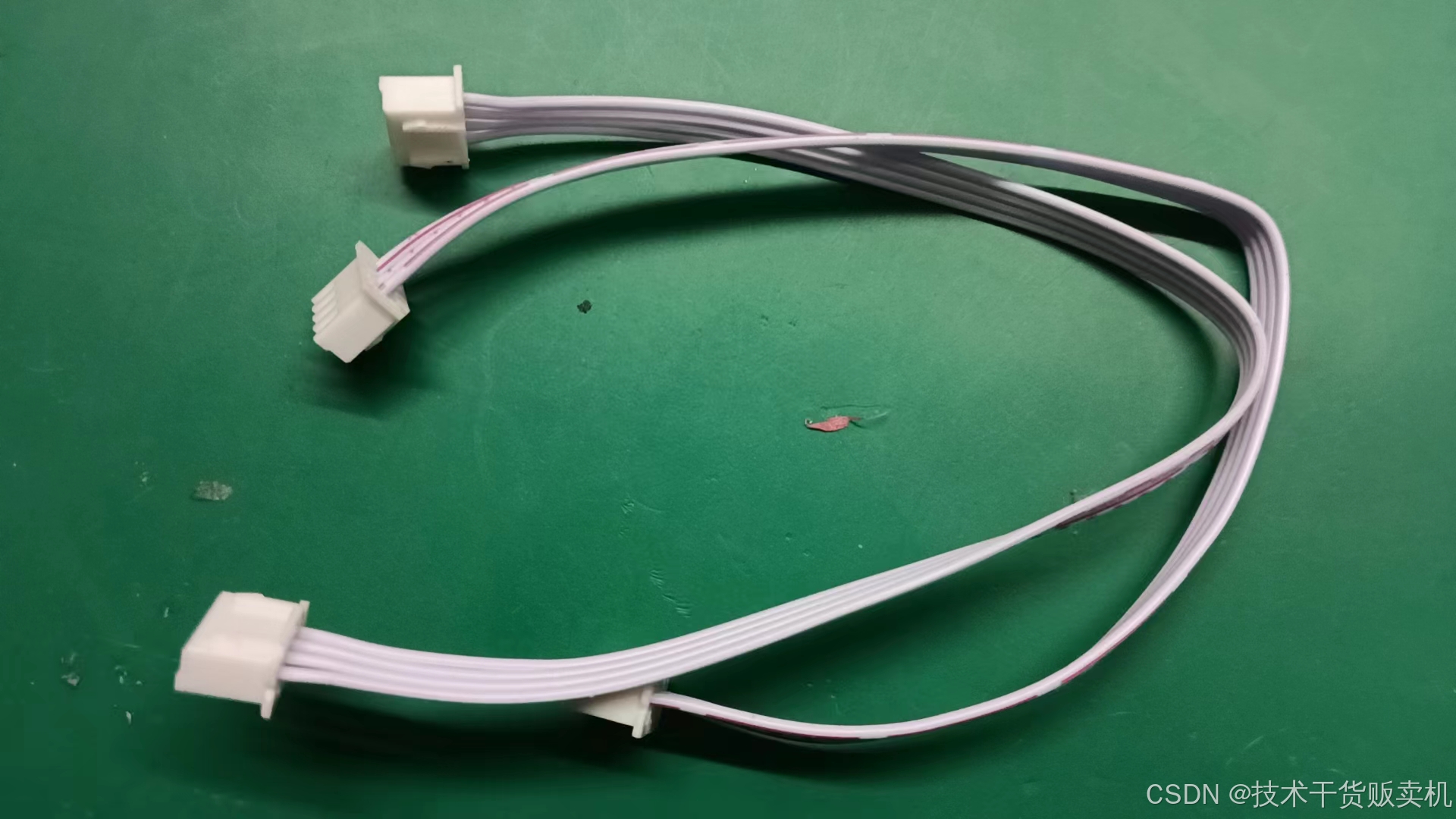

还有一种是下面2个4p的，分别插在仿真器的两侧

最后别忘了，烧录的板子也要供电才能烧录，板子上如果接的大电流设备，如电机之类的，下载程序时最好拔掉
