0基础 | STM32 | STM32F103C8T6开发板 | 项目开发

本文链接：https://blog.csdn.net/2302_77523399/article/details/147660469

注：本专题系列基于该开发板进行，会分享源代码

F103C8T6核心板链接： https://pan.baidu.com/s/1EJOlrTcProNQQhdTT_ayUQ 提取码：8c1w

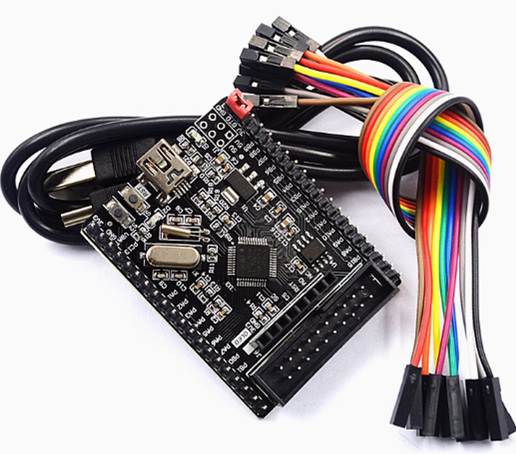

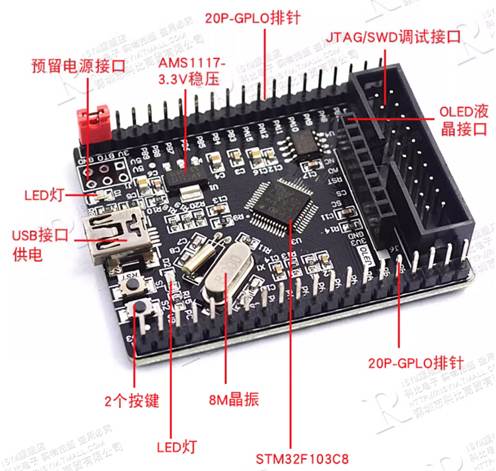

1、黑色制版工艺、漂亮、高品质

2、入门级配置STM32芯片(SEM32F103C8T6)、LQFP48封装72M主频、64K-FLASH、20K-RAM

3、具有电源指示灯、板载可编辑LED灯

4、板载8M晶振/ST推荐RTC晶振

5、标准20P=JTAG/SWD接口、适用各种通用仿真器

6、板载24C04--数据参数存储器、方便应用开发数据参数存储

8、板载复位按键及用户操作按键、方便功能开发

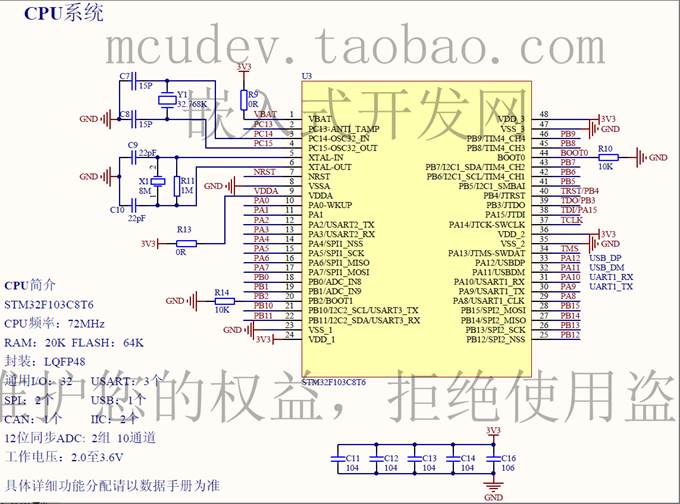

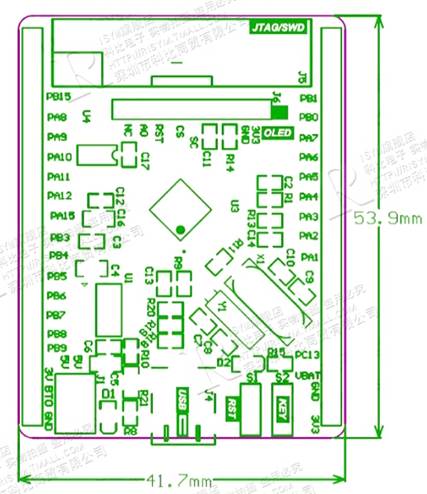

VBAT（1脚）：备份电源引脚，用于在主电源VDD掉电时，为RTC（实时时钟）、备份寄存器等供电，维持其数据和功能。比如当系统断电后，RTC若由VBAT供电，仍可继续计时。
VDD_1 - VDD_3（24、36、48脚）：数字电源引脚，为芯片内部数字电路（如CPU内核、数字外设等）提供工作电源，通常接3.3V电源。
VSS_1 - VSS_3（23、35、47脚）：数字地引脚，与VDD对应，为数字电路提供接地参考电位。
VDDA（8脚）：模拟电源引脚，为芯片内部模拟电路（如ADC、DAC等）供电，保证模拟电路工作稳定性和精度，一般要求与VDD电压相同且稳定。
VSSA（7脚）：模拟地引脚，与VDDA配合，为模拟电路提供接地参考，需注意与数字地的隔离，减少干扰。
NRST（7脚）：复位引脚，低电平有效。当该引脚接收到低电平信号时，芯片会进入复位状态，重新初始化内部寄存器等，恢复到初始工作状态。

PC14 - OSC32_IN（3脚）、PC15 - OSC32_OUT（5脚）：外接32.768KHz低速外部晶振（LSE）引脚，LSE主要为RTC提供时钟源，保证实时时钟计时的准确性。
XTAL_IN（5脚）、XTAL_OUT（6脚）：外接高速外部晶振（HSE）引脚，一般接8MHz晶振，为系统提供主时钟信号，芯片内部的PLL可对其倍频，满足不同外设的时钟需求。

PA0 - PA15（10 - 17、37 - 42脚）：通用输入输出引脚，可配置为输入、输出、复用功能等多种模式。例如可作为普通IO口控制外部LED亮灭，也可复用为SPI、USART等外设功能引脚。
PB0 - PB15（18 - 23、43 - 48脚）：功能与PA口类似，可灵活配置，如用于连接外部按键检测输入信号，或复用为I2C、TIM等外设引脚。

PA2/USART2_TX（12脚）、PA3/USART2_RX（13脚）：复用为USART2的发送和接收引脚，用于串口通信，可实现芯片与外部设备（如蓝牙模块、串口屏等）的数据传输。
PA9/UART1_TX（30脚）、PA10/UART1_RX（31脚）：复用为UART1的发送和接收引脚，也是常用的串口通信接口。
PB6/I2C1_SCL（42脚）、PB7/I2C1_SDA（43脚）：复用为I2C1接口的时钟线和数据线，用于连接I2C设备（如EEPROM存储器、温度传感器等），实现主从设备间的通信。
PB10/UART3_TX（21脚）、PB11/UART3_RX（22脚）：复用为UART3的发送和接收引脚，拓展了串口通信资源。
PA4/SPI1_NSS（14脚）、PA5/SPI1_SCK（15脚）、PA6/SPI1_MISO（16脚）、PA7/SPI1_MOSI（17脚）：复用为SPI1接口引脚，用于SPI通信，可高速传输数据，连接SPI设备（如SD卡、SPI Flash等）。
PB13/SPI2_SCK（27脚）、PB14/SPI2_MISO（26脚）、PB15/SPI2_MOSI（28脚）：复用为SPI2接口引脚，提供另一个SPI通信通道。
PB8/TIM4_CH3（45脚）、PB9/TIM4_CH4（46脚）：复用为定时器TIM4的通道3和通道4引脚，可用于定时计数、PWM输出等功能，比如控制电机转速、舵机角度等。

PC13 - ANTI_TAMP（2脚）：可用于防篡改检测功能，当引脚电平发生变化时可产生中断等，用于监测外部非法操作。
BOOT0（44脚）、BOOT1（43脚）：启动配置引脚，通过设置这两个引脚的电平组合，可选择不同的启动方式。如BOOT0 = 0，BOOT1 = 0时从主闪存启动；BOOT0 = 1，BOOT1 = X时从系统存储器启动等。
