D3862：高精度 CC/CV 主端 PWM 控制器解析

在低功耗 AC/DC 充电器和适配器应用领域，D3862 作为一款高性能的主端 PWM 控制器，凭借其高精度的恒压（CV）和恒流（CC）控制特性脱颖而出。本文将简要介绍 D3862 的核心特性、应用领域及其工作原理。

芯片概述

D3862 由绍兴芯谷科技有限公司推出，专为低功耗 AC/DC 充电器和适配器应用设计。它采用主端感测和调节方式，无需光耦和 WL431，即可实现高精度的恒压和恒流控制。芯片内部集成了多种功能，包括可编程的 CV 和 CC 调节、自适应峰值电流调节、初级绕组电感补偿、可编程电缆压降补偿等，确保在各种负载条件下都能稳定工作。

主要特点

• 高精度恒压和恒流控制 ：在通用 AC 输入下，D3862 能实现 ±5% 的恒压调节和高精度的恒流调节。

• 主端感测和调节 ：无需光耦和 WL431，简化了电路设计，降低了成本。

• 多种工作模式 ：在 CC 模式下，大负载时采用 PFM 模式，轻载 / 中载时采用降频的 PWM 模式，兼顾了效率和性能。

• 完善的保护功能 ：包括逐周期电流限制、VDD 过压保护、VDD 箝位、欠压锁定等，确保电源系统的可靠性和安全性。

• 优异的 EMI 性能 ：通过独特的频率抖动技术，有效降低了电磁干扰，简化了系统设计。

应用领域

D3862 广泛适用于低功耗 AC/DC 离线式开关电源，如手机充电器、数码相机充电器、小型电源适配器、PC 和电视等的辅助电源，以及线性稳压器 / RCC 替换等应用。

工作原理

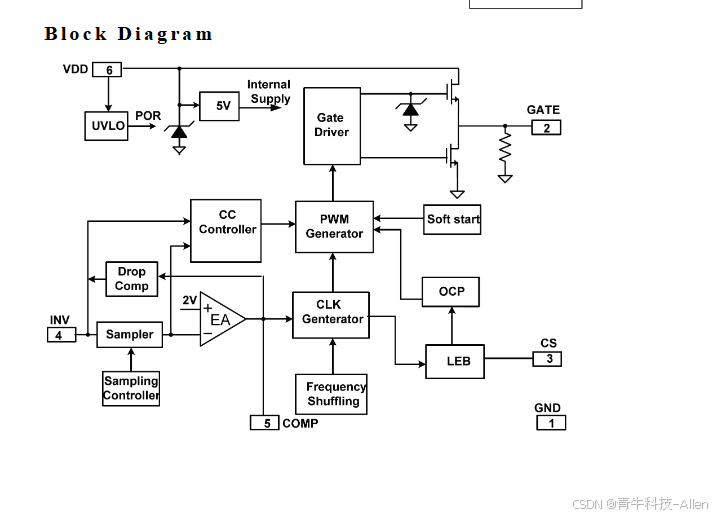

D3862 的工作原理基于对初级绕组电流和辅助绕组电压的检测。在 CC 控制模式下，通过 CS 引脚外接的检测电阻 Rs 对输出电流进行采样，实现恒流控制；在 CV 控制模式下，通过辅助绕组反射的输出电压进行采样，经内部误差放大器处理后，调节 PWM 开关频率，从而实现恒压控制。芯片内部的自适应峰值电流调节和初级绕组电感补偿功能，确保了在不同负载条件下输出功率的稳定性和恒流精度。

总结

D3862 以其高精度的 CC/CV 控制、主端感测和调节、多种工作模式、完善的保护功能以及优异的 EMI 性能，在低功耗 AC/DC 充电器和适配器应用中具有显著优势。对于工程师来说，D3862 是一个值得深入研究和应用的优秀选择，能够帮助设计出高效、稳定、可靠的电源系统。
