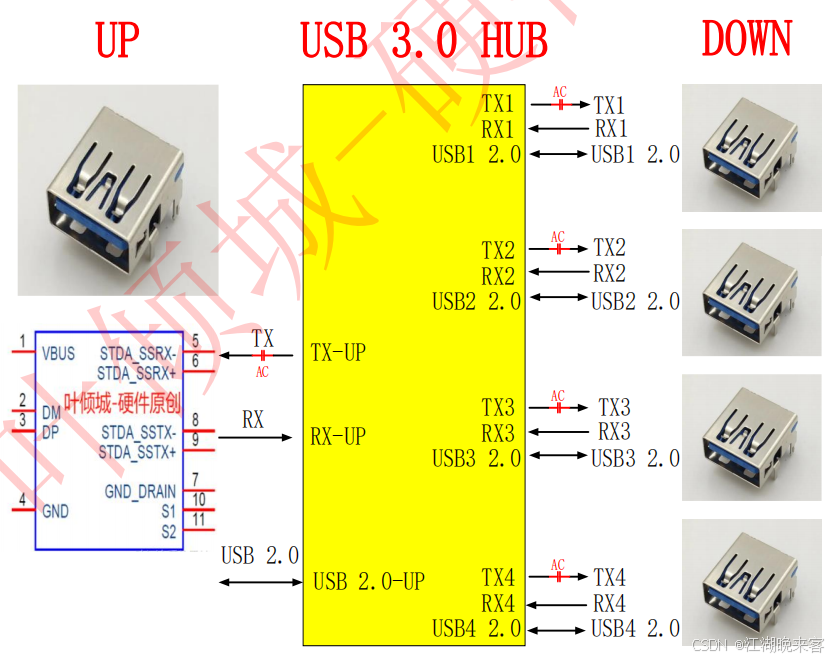

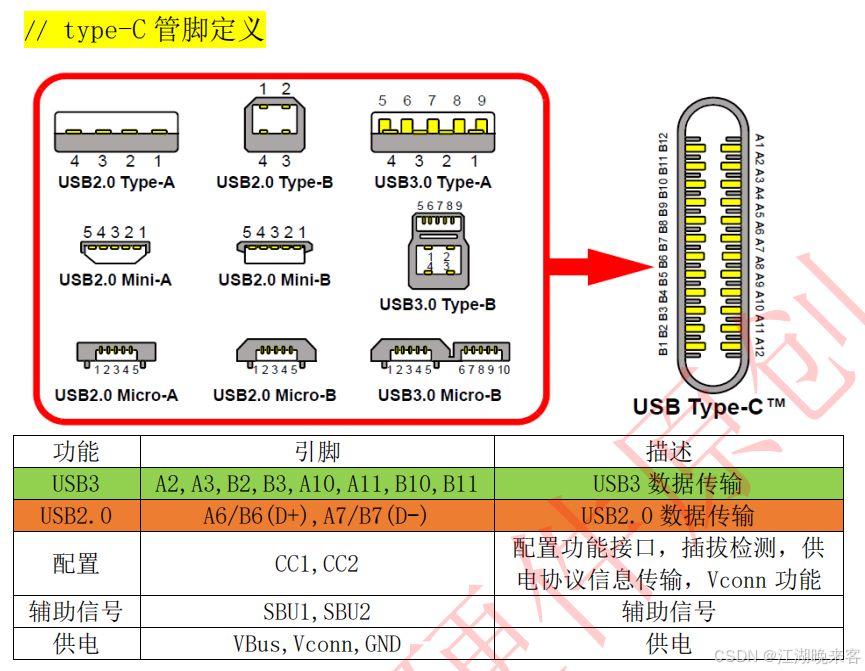

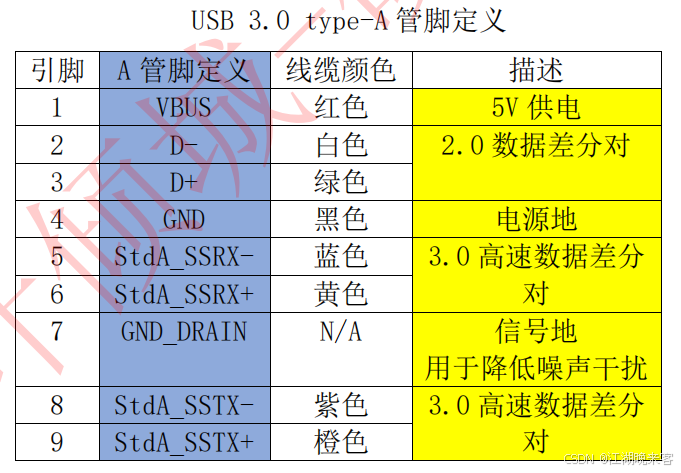

USB3.0 HUB电路设计

USB3.0 HUB特点：

1、可将一个 USB 接口扩展成多个独立工作的 USB 接口

2、直接与电脑相连, 无须外接电源，简单好用

3、电脑自动识别安装, 无须驱动程序，即插即用，插拔自如

4、内置电流过载短路保护装置

5、支持 USB3.0,向下兼容 USB2.0

一.布局要求：

1.USB 接口靠近板边放置，避开其他高速信号

2、ESD 保护器件和 Common mode choke（共模电感、共模扼流圈）应该尽可能的靠近 USB 接口放置。

3、USB 转换芯片与 USB 连接器应该尽可能的靠近，以减少走线的长度。其晶振不可放置过远，2 个防漂移电容放晶振旁边。

4、用于去耦和消除高频噪声干扰的磁珠和去耦电容应该尽可能的靠近 USB 连接器放置。

5、USB 电压稳压器尽可能靠近连接器放置。

二.布线要求：

1、USB 差分阻抗控制：USB2.0/USB3.0——90Ω（±10%），对内等长误差 2mil。

2、USB 差分信号尽量以完整的地平面为参考平面；

3、USB 差分信号与其他时钟、高速信号保持至少 5W 以上间距。

4、USB 电源线尽量粗，最好采用铺铜处理，USB2.0 为 0.5A，USB3.0 为 1A。并且机壳地与板内地的短接电感两端采用铺铜处理。
