前言：这个文章内容就是将及其牛的U8g2图形库移植到STM单片机上，这里主要用型号为STMF103C8T6的单片机演示，用于显示及其精美的UI，目前，GitHub上有着非常优秀的开源库，但是都不适合主流的0.96寸OLED，相信大部分的单片机入门都是使用着0.96寸OLED，所以在这里介绍一下U8g2和演示移植一下目前最为主流的0.96寸OLED的GUI图形库。后续还会发布利用U8g2图形库制作一个多级菜单教程。

这个是通过看很多篇CSDN大佬的文章和网上视频教学精减出来的教程，个人觉得写得特别好的就是这个大佬的文章，大家可以去看看：玩转U8g2，一篇就够

U8g2库开源网址：U8g2图形库

如果打不开网址的大佬们可以下载下面的链接！

图形库资源百度网盘链接：通过百度网盘分享的文件：00_u8g2-master.zip
链接：https://pan.baidu.com/s/1FhaTQFKZuthkbNYac0PWnA?pwd=arm6
提取码：arm6
--来自百度网盘超级会员V3的分享

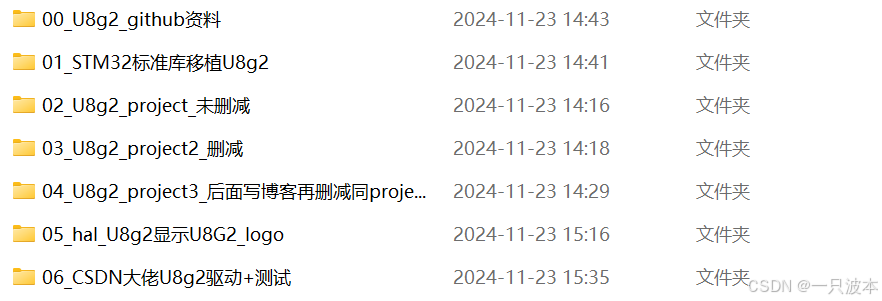

有需要我个人整理的文件可以评论区留言：

所使硬件：STM32F103C8T6 0.96寸OLED

这里演示使用的时i2c2，对应的是

SCKL：PB10

SDA： PB11

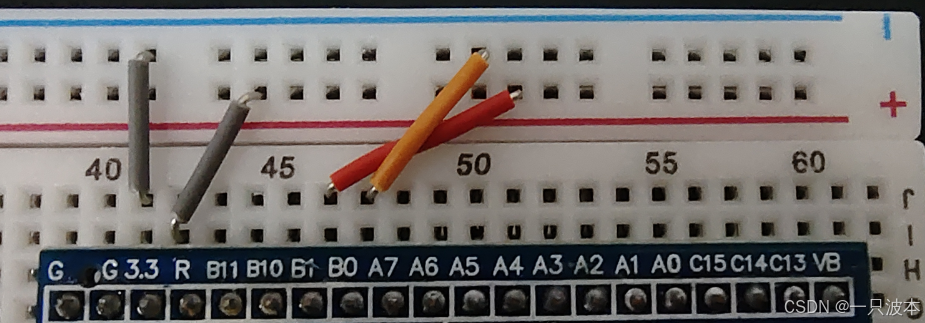

对应接线可参考：

一、U8g2简介

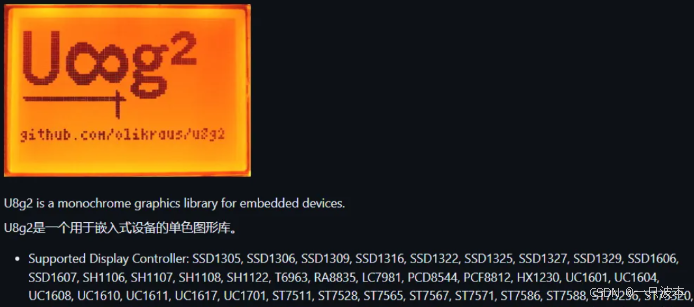

1.1、U8g2是什么？

U8g2是一个功能强大的C++图形库，专为嵌入式系统而设计，是一个开源的图形库, 主要用来驱动小屏幕, 内部继承了I2C/SPI, 支持常用的小屏幕支持很多型号！

1.2、主要特点以及优势

主要特点：

1、支持多种屏幕：U8g2支持近200种单色屏，包括LCD、OLED等，这使得开发者能够轻松地在不同的显示屏上实现图形界面。
2、跨平台支持：除了Arduino平台外，U8g2还可以在其他嵌入式平台上使用，增强了其灵活性和可移植性。
3、多种字体支持：U8g2支持多种字体，包括中文、韩文、日文、梵文等，满足了不同项目的需求。
4、高效的内存管理：采用页缓冲策略，减少了对内存的需求，这在资源有限的嵌入式平台上尤为重要。
5、丰富的图形功能：提供了绘制文本、线条、形状等基本图形操作，以及自动滚动、页面缓冲区管理等高级特性。

优势：

1、U8g2库平台支持性好，基本上支持绝大部分Arduino与STM32开发板，也包含物联网比较常用的esp8266；

2、U8g2库显示控制器支持性好，基本上市面上的OLED都完美支持；

3、U8g2库 API函数众多，特别支持了中文，支持了不同字体，这是一个对于开发者俩说不小的福利；

4、U8g2 库移植简单，容易使用；

二、移植U8g2库准备

移植的前提，我们需要有一个正常编译无错误的MDK，hal库的话可以使用CubeMX生成，使用标准库的可以自己准备一个（江科大的或者野火的，等等。。。），这里我使用的是hal库。下面我就来使用CubeMX生成一个MDK工程！相信各位大佬在学习STM32的时候都有写过OLED的驱动代码或者有着自己的驱动代码，这里U8g2图形库有着自己的驱动，所以在生成一个MDK工程的时候就不用把自己的OLED驱动添加进去了！

2.1、CubeMX配置

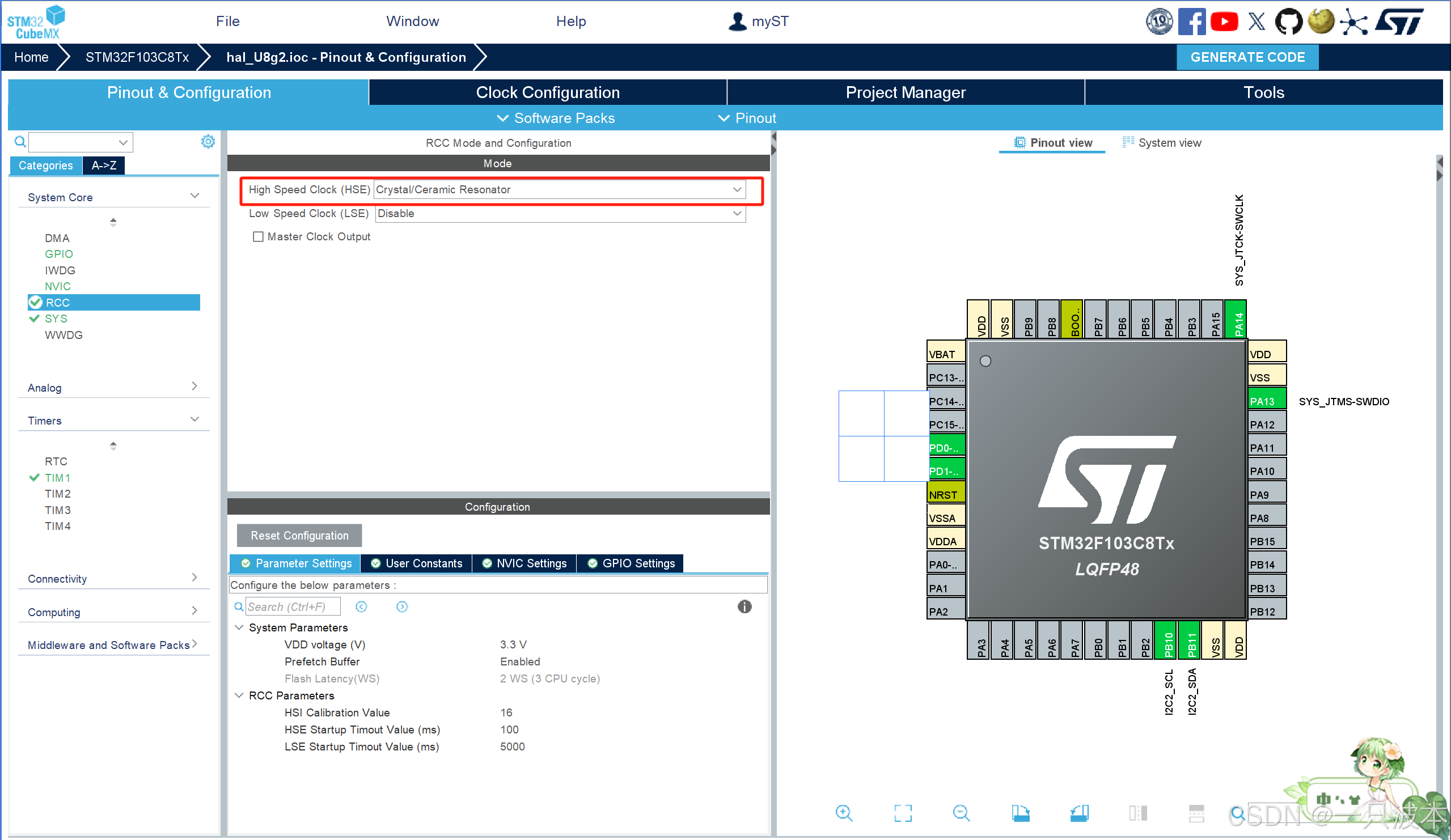

1、RCC配置外部高速晶振——HSE；

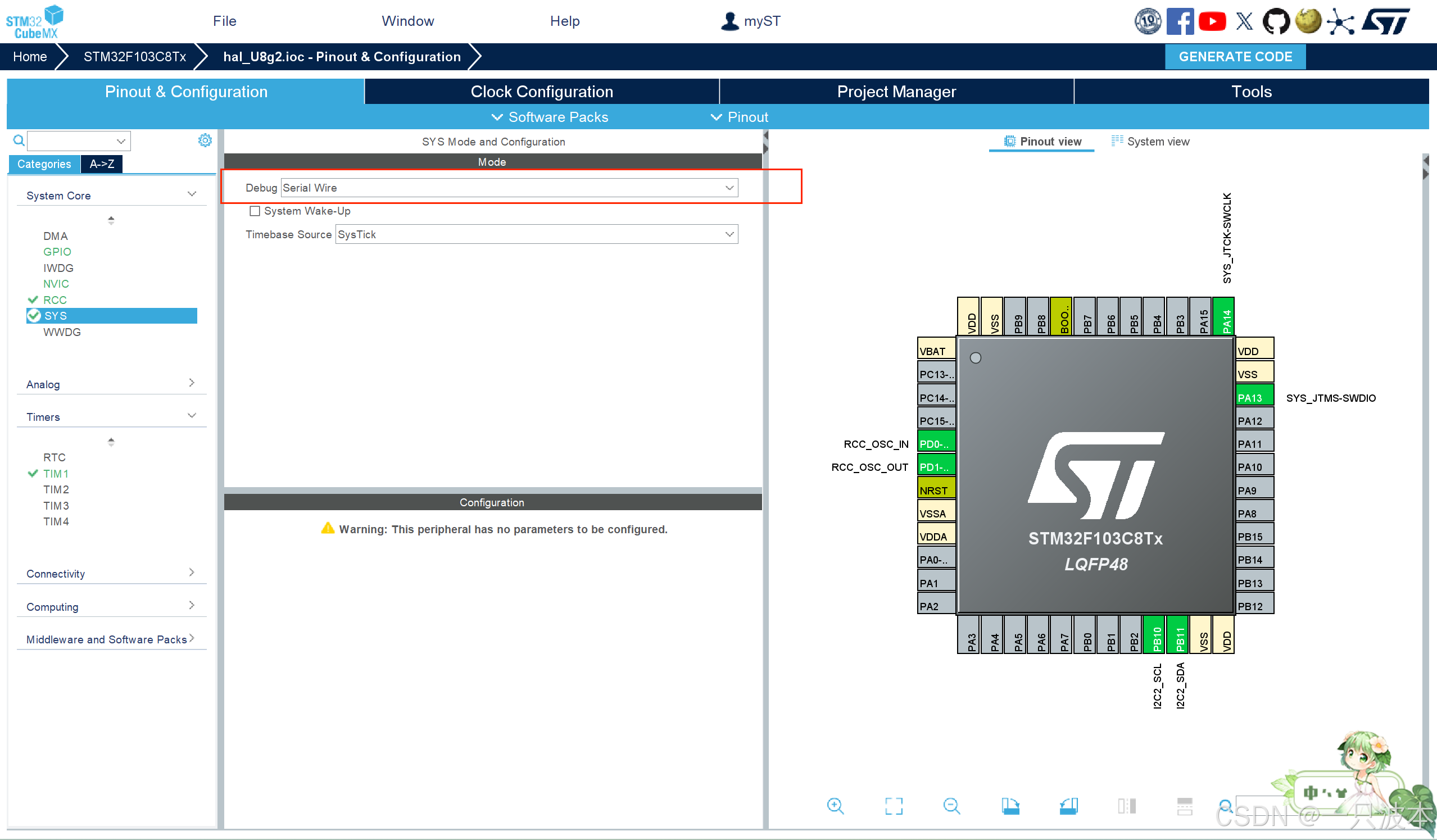

2、SYS配置：Debug设置成Serial Wire；

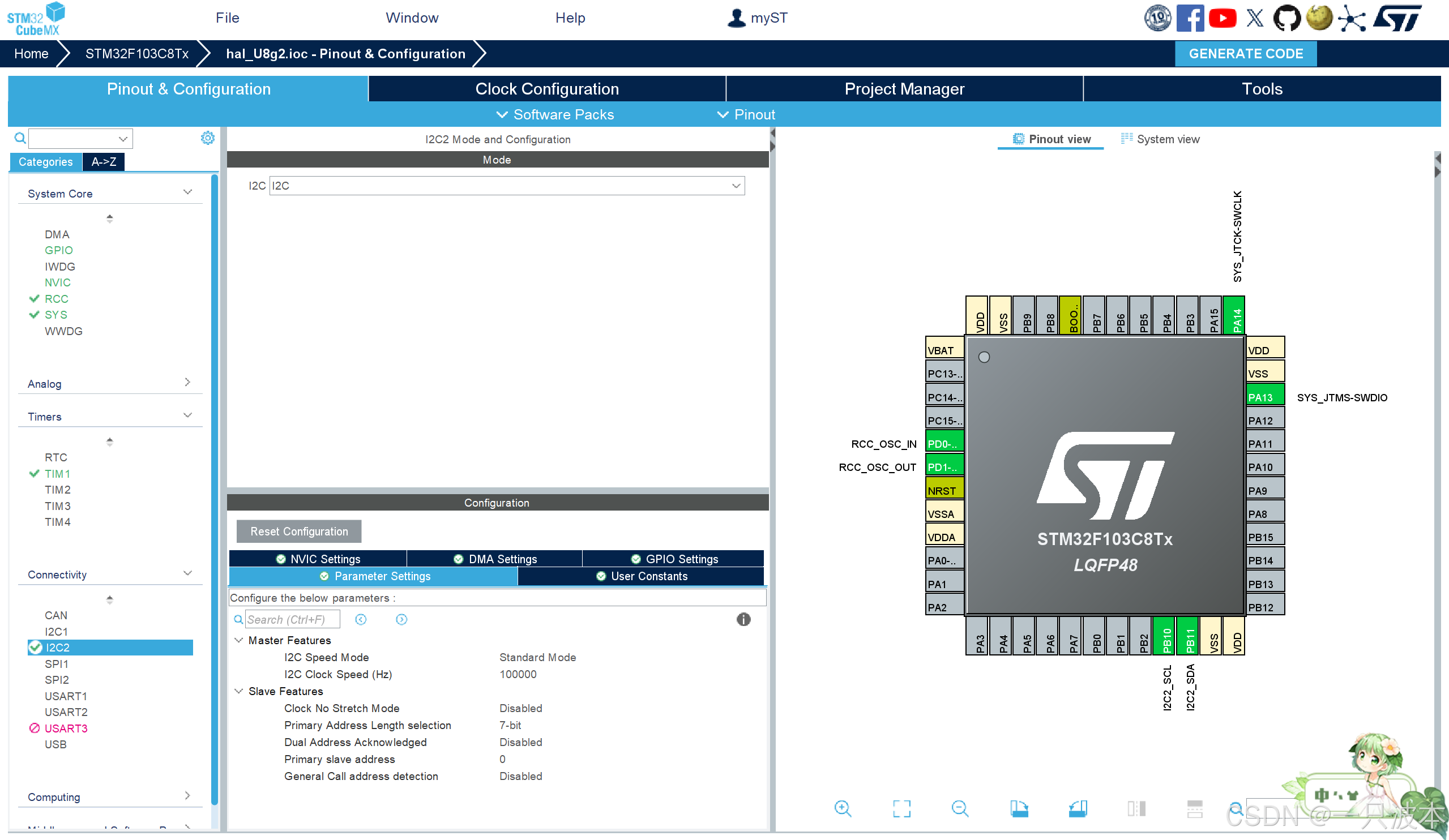

3、I2C2配置；

在移植U8g2过程中我们要使用到us级别的延时，所以需要配置定时器！（详细后面会说）

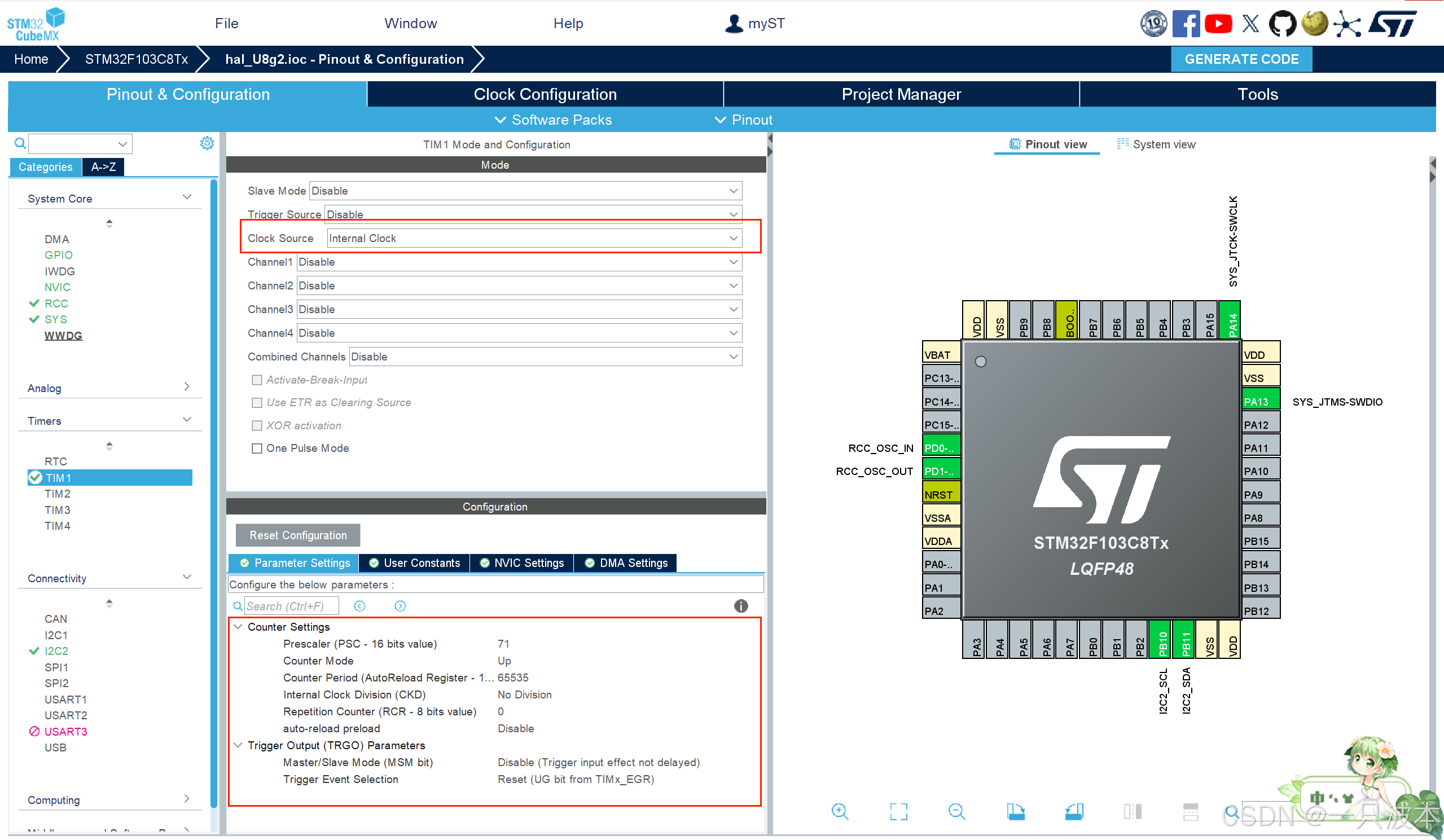

4、TIM1配置：U8g2图形库需要us级延迟

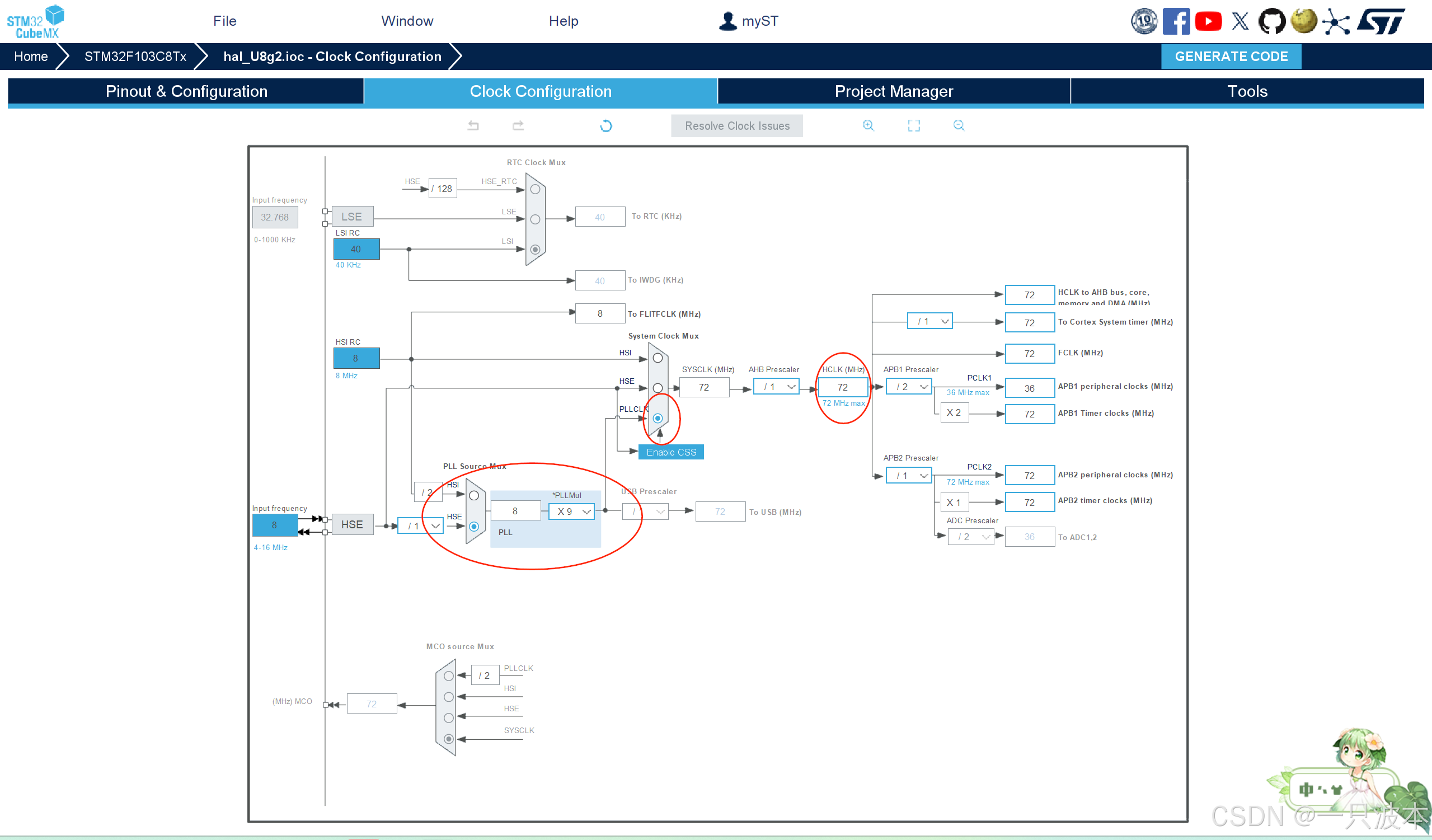

5、时钟树配置：

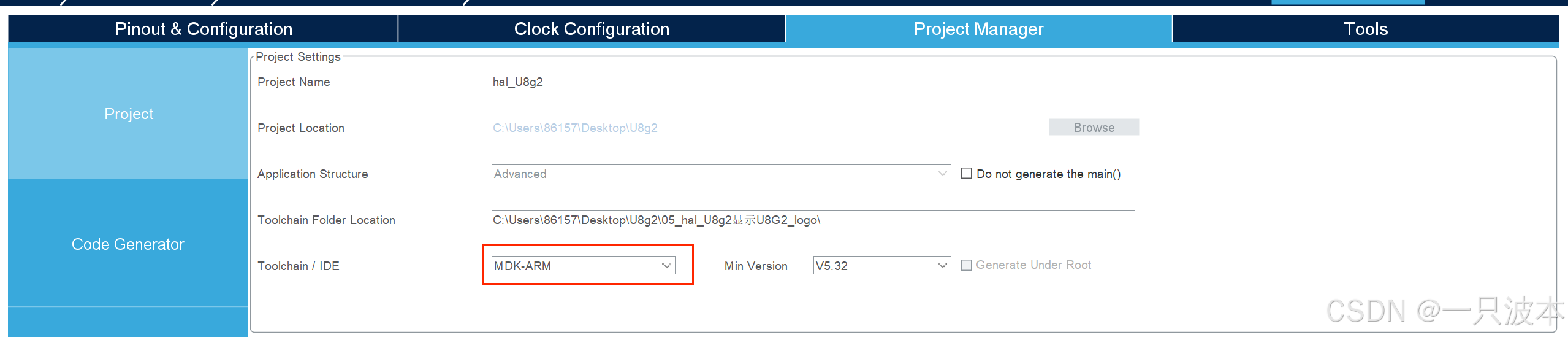

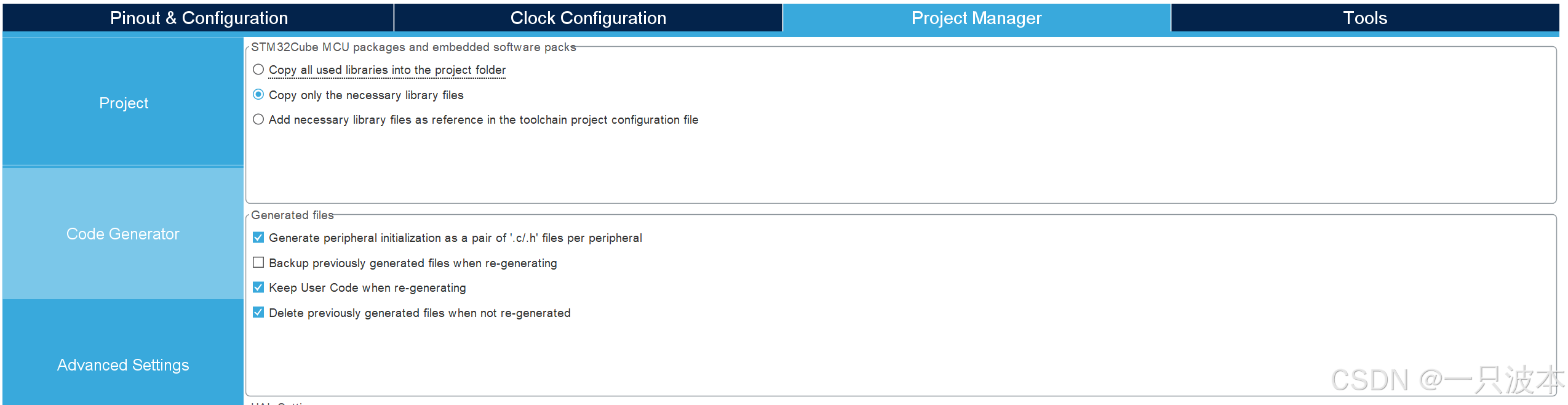

6、生成工程：

提示：工程名字里面不要有文字

现在就已经得到了一个没有错误的MDK工程了；

2.2、资料下载

移植U8g2图像库需要准备好，U8g2的源码是在GitHub上开源的。

下载地址：https://github.com/olikraus/u8g2

如果打不开网址的大佬们可以下载下面的链接！

百度网盘：通过百度网盘分享的文件：00_u8g2-master.zip
链接：https://pan.baidu.com/s/1FhaTQFKZuthkbNYac0PWnA?pwd=arm6
提取码：arm6
--来自百度网盘超级会员V3的分享

需要我学习过程中整理好的资料，可以评论区留言，我邮箱发送过去个你。

三、移植U8g2

现在我们已经万事俱备只欠东风了。下载好了我们就得到了一个压缩包！

里面有很多东西，我们只关心里面的csrc文件，将其解压出来！里面有很多.C和头文件

3.1、精简csrc文件

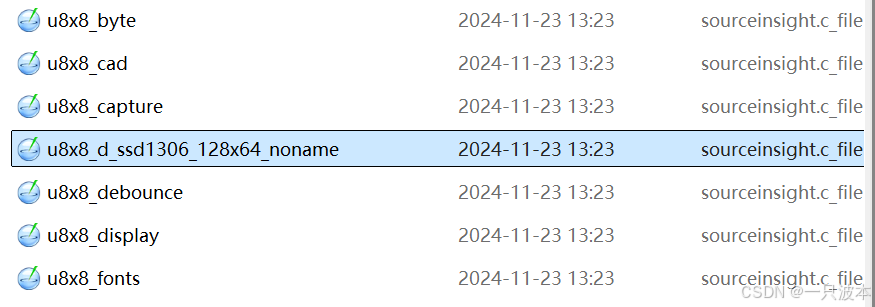

去掉无用的驱动文件，这里我使用的是i2c驱动，所以只留下u8x8_d_ssd1306_128x64_noname

以u8x8_d开头的时驱动文件，只留下u8x8_d_ssd1306_128x64_noname即可！！！

3.2、将csrc文件加入工程中

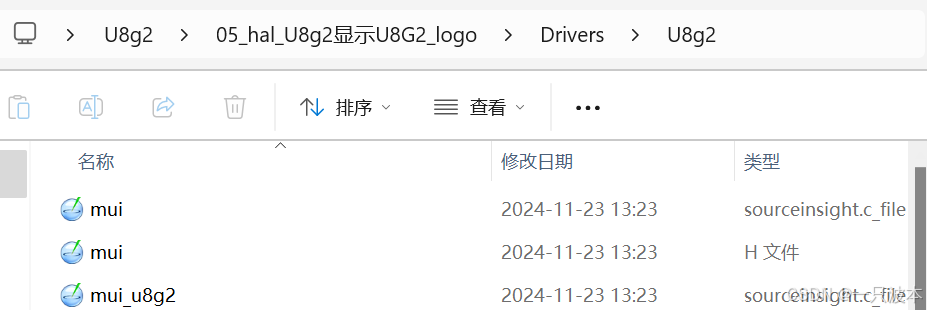

根据自己的习惯将csrc文件加入到工程文件中，可以参考我的！

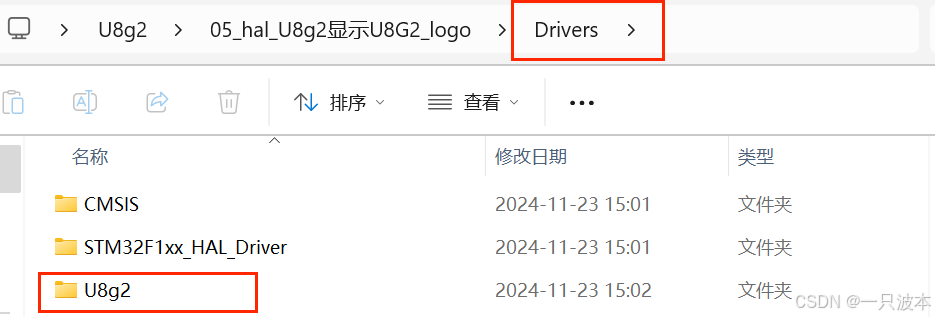

我将其加入到Drivers文件中，并命名为U8g2

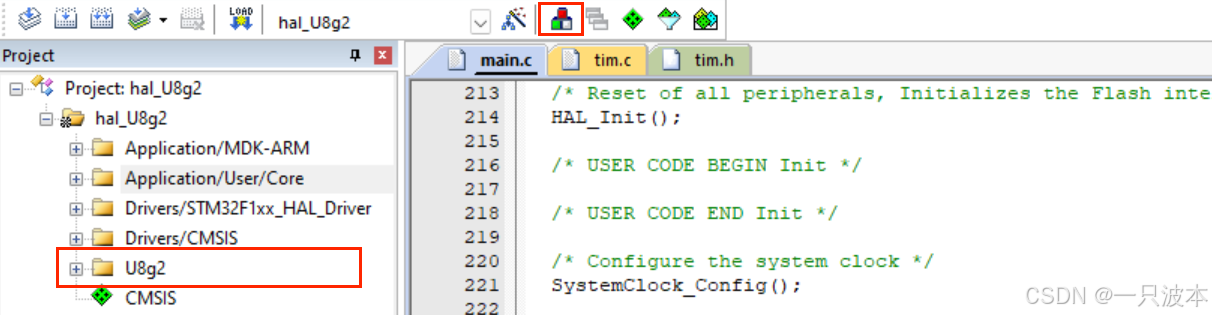

我重建了一个组，专门存放U8g2库的文件，方便管理！

这个时候编译的话会有一堆错误，不用管，继续后面的操作即可！（不熟练的小白可以完全跟着我做）

3.3、在keil中精简u8g2_d_setup.c

C8T6内存不是很大，所以我们需要取舍一下，由于用到的u8g2_Setup_ssd1306_i2c_128x64_noname_f函数中，只调用了u8g2_m_16_8_f这个函数，所以留下这个函数，其它的函数一定要删掉或注释掉，否则编译时很可能会提示内存不足！！

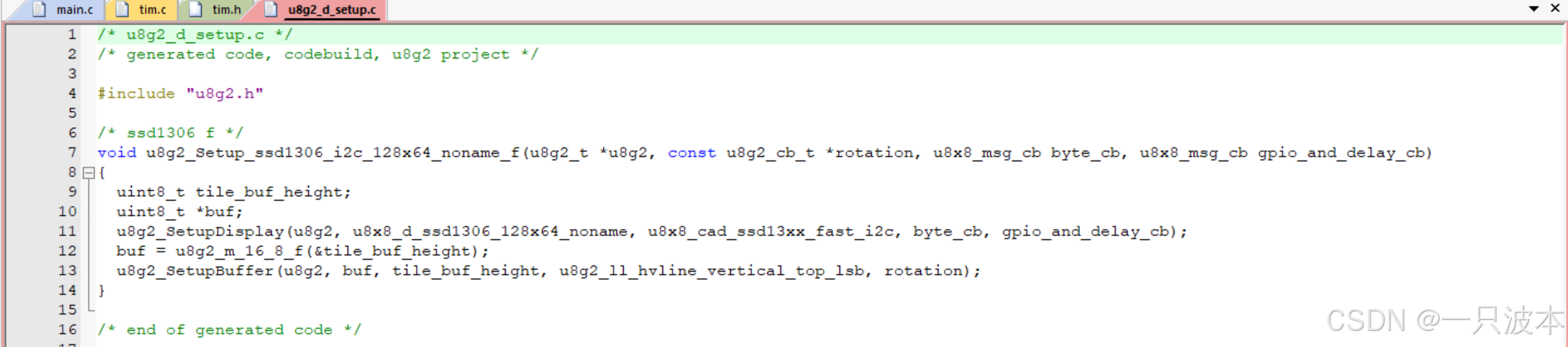

打开u8g2_d_setup.c

只留下这个函数 注意：有很多非常相似的函数，所以一定要看准一点！

眼神不好的建议CTRL+F搜索，避免删错

/* ssd1306 f */
void u8g2_Setup_ssd1306_i2c_128x64_noname_f(u8g2_t *u8g2, const u8g2_cb_t *rotation, u8x8_msg_cb byte_cb, u8x8_msg_cb gpio_and_delay_cb)
{
  uint8_t tile_buf_height;
  uint8_t *buf;
  u8g2_SetupDisplay(u8g2, u8x8_d_ssd1306_128x64_noname, u8x8_cad_ssd13xx_fast_i2c, byte_cb, gpio_and_delay_cb);
  buf = u8g2_m_16_8_f(&tile_buf_height);
  u8g2_SetupBuffer(u8g2, buf, tile_buf_height, u8g2_ll_hvline_vertical_top_lsb, rotation);
}

/* end of generated code */

3.4、keil中精简u8g2_d_memory.c

打开精简u8g2_d_memory.c，删除全部函数，只留下u8g2_m_16_8_f函数。

函数原型：

uint8_t *u8g2_m_16_8_f(uint8_t *page_cnt)
{
  #ifdef U8G2_USE_DYNAMIC_ALLOC
  *page_cnt = 8;
  return 0;
  #else
  static uint8_t buf[1024];
  *page_cnt = 8;
  return buf;
  #endif
}

/* end of generated code */

还是那句话，眼神不好的建议CTRL+F搜索，避免删错！

到这里，移植工作基本已经做完了！

这个时候编译就是0错误0警告！！！看到就心情大好了！

后面我们用到里面的函数只需要包含头文件"u8g2.h"即可使用！所以我们需要添加这个文件的路径到keil工程中！

3.5、添加路径

我们前面将文件丢入的位置是C:\Users\86157\Desktop\U8g2\05_hal_U8g2显示U8G2_logo\Drivers\U8g2 每一个人的位置不一样，自己看自己的！

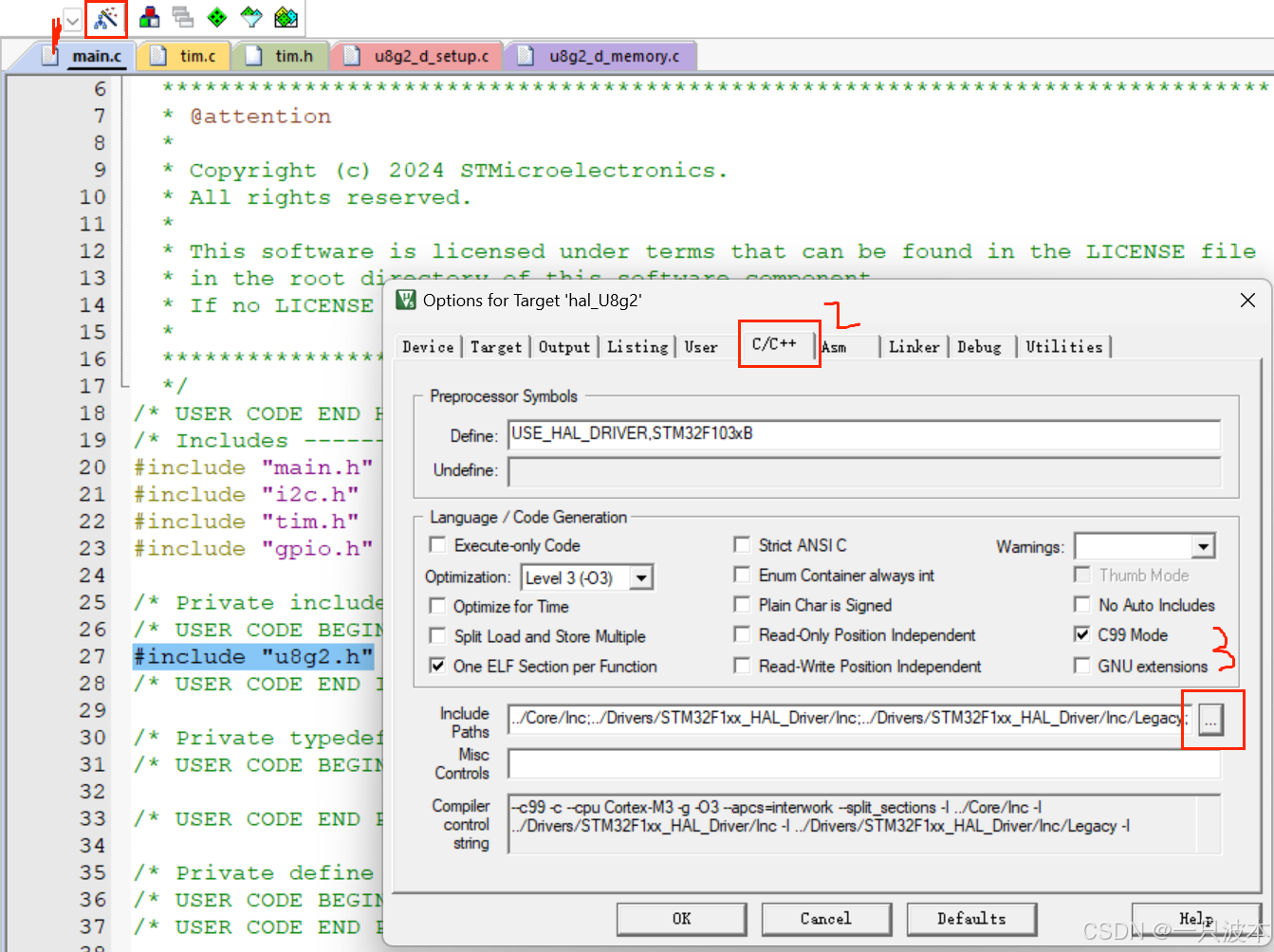

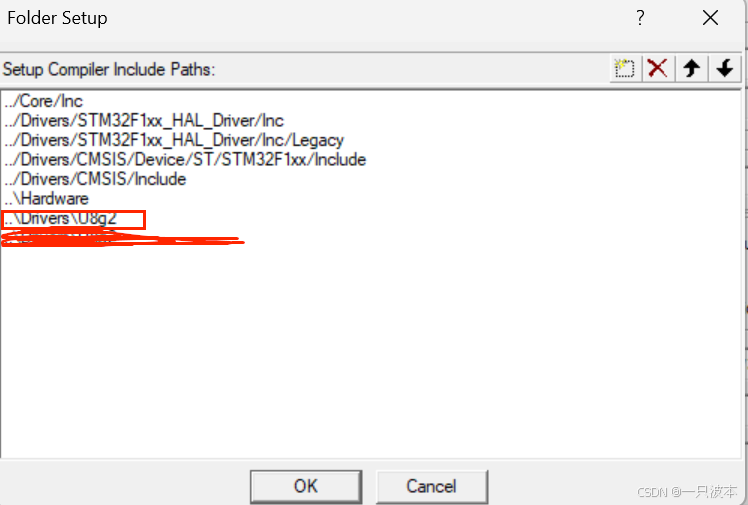

复制路径添加到keil中

复制进去添加即可：

到这里我们就大功告成了！！！

四、简单使用U8g2图形库显示Logo

前面我们不是配置了定时器吗？为啥移植一个图形库要配置定时器呢？

因为里面用到了us级别的延时，hal库函数没有这种精度的延时函数，所以我们需要自己写！

4.1、编写us级别延时函数

#define DLY_TIM_Handle (&htim1)	//定义

/* USER CODE BEGIN 1 */
void Tims_delay_us(uint16_t nus)
{
	__HAL_TIM_SET_COUNTER(DLY_TIM_Handle, 0);
	__HAL_TIM_ENABLE(DLY_TIM_Handle);
	while (__HAL_TIM_GET_COUNTER(DLY_TIM_Handle) < nus)
	{
	}
	__HAL_TIM_DISABLE(DLY_TIM_Handle);
}
/* USER CODE END 1 */

这里我把它放在了tim.c文件里面，你们可以根据自己的爱好放置！

4.2、驱动初始化，缓存区初始化


#define u8         unsigned char  // ?unsigned char ????
#define MAX_LEN    128  //
#define OLED_ADDRESS  0x78 // oled
#define OLED_CMD   0x00  //
#define OLED_DATA  0x40  //

/* 填空初始化u8x8_byte_hw_i2c函数 */
uint8_t u8x8_byte_hw_i2c(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    /* u8g2/u8x8 will never send more than 32 bytes between START_TRANSFER and END_TRANSFER */
    static uint8_t buffer[128];
    static uint8_t buf_idx;
    uint8_t *data;

    switch (msg)
    {
    case U8X8_MSG_BYTE_INIT:
    {
        /* add your custom code to init i2c subsystem */
        MX_I2C2_Init(); //I2C初始化
    }
    break;

    case U8X8_MSG_BYTE_START_TRANSFER:
    {
        buf_idx = 0;
    }
    break;

    case U8X8_MSG_BYTE_SEND:
    {
        data = (uint8_t *)arg_ptr;

        while (arg_int > 0)
        {
            buffer[buf_idx++] = *data;
            data++;
            arg_int--;
        }
    }
    break;

    case U8X8_MSG_BYTE_END_TRANSFER:
    {
        if (HAL_I2C_Master_Transmit(&hi2c2, OLED_ADDRESS, buffer, buf_idx, 1000) != HAL_OK)
            return 0;
    }
    break;

    case U8X8_MSG_BYTE_SET_DC:
        break;

    default:
        return 0;
    }

    return 1;
}


/* 填空初始化u8x8_gpio_and_delay函数 */
uint8_t u8x8_gpio_and_delay(u8x8_t *u8x8, uint8_t msg, uint8_t arg_int, void *arg_ptr)
{
    switch (msg)
    {
    case U8X8_MSG_DELAY_100NANO: // delay arg_int * 100 nano seconds
        __NOP();
        break;
    case U8X8_MSG_DELAY_10MICRO: // delay arg_int * 10 micro seconds
        for (uint16_t n = 0; n < 320; n++)
        {
            __NOP();
        }
        break;
    case U8X8_MSG_DELAY_MILLI: // delay arg_int * 1 milli second
        HAL_Delay(1);
        break;
    case U8X8_MSG_DELAY_I2C: // arg_int is the I2C speed in 100KHz, e.g. 4 = 400 KHz
        Tims_delay_us(5);
        break;                    // arg_int=1: delay by 5us, arg_int = 4: delay by 1.25us
    case U8X8_MSG_GPIO_I2C_CLOCK: // arg_int=0: Output low at I2C clock pin
        break;                    // arg_int=1: Input dir with pullup high for I2C clock pin
    case U8X8_MSG_GPIO_I2C_DATA:  // arg_int=0: Output low at I2C data pin
        break;                    // arg_int=1: Input dir with pullup high for I2C data pin
    case U8X8_MSG_GPIO_MENU_SELECT:
        u8x8_SetGPIOResult(u8x8, /* get menu select pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_NEXT:
        u8x8_SetGPIOResult(u8x8, /* get menu next pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_PREV:
        u8x8_SetGPIOResult(u8x8, /* get menu prev pin state */ 0);
        break;
    case U8X8_MSG_GPIO_MENU_HOME:
        u8x8_SetGPIOResult(u8x8, /* get menu home pin state */ 0);
        break;
    default:
        u8x8_SetGPIOResult(u8x8, 1); // default return value
        break;
    }
    return 1;
}
void u8g2Init(u8g2_t *u8g2)
{
	u8g2_Setup_ssd1306_i2c_128x64_noname_f(u8g2, U8G2_R0, u8x8_byte_hw_i2c, u8x8_gpio_and_delay); // 初始化u8g2 结构体
	u8g2_InitDisplay(u8g2);   	 //对缓存进行初始化                                                // 初始化u8x8_gpio_and_delay函数
	u8g2_SetPowerSave(u8g2, 0);   //wake up 屏幕                                                      // 初始化u8x8_byte_hw_i2c函数
	u8g2_ClearBuffer(u8g2);   //清除缓存区                                                        //对驱动进行初始化
}

到这里使用U8g2图形库的编程前提工作就初始化好了！

4.3、使用U8g2图形库显示两个线

前面我们编写好了U8g2的驱动初始化函数，只需要在main函数里面使用即可：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN   */
  //初始化U8G2
  u8g2_t u8g2;
  u8g2Init(&u8g2);      //初始化

//	draw(&u8g2);          //显示U8G2logo
	u8g2_DrawLine(&u8g2, 0,0, 127, 63);
	u8g2_DrawLine(&u8g2, 127,0, 0, 63);//显示两个对角线
	u8g2_SendBuffer(&u8g2);
	u8g2_ClearBuffer(&u8g2);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

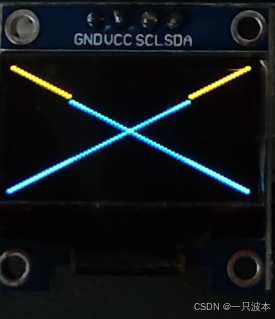

显示效果：

4.4、使用U8g2图形库实例显示U8g2Logo

实例代码：

void draw(u8g2_t *u8g2)
{
	u8g2_ClearBuffer(u8g2);

    u8g2_SetFontMode(u8g2, 1); /*字体模式选择*/
    u8g2_SetFontDirection(u8g2, 0); /*字体方向选择*/
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf); /*字库选择*/
    u8g2_DrawStr(u8g2, 0, 20, "U");

    u8g2_SetFontDirection(u8g2, 1);
    u8g2_SetFont(u8g2, u8g2_font_inb30_mn);
    u8g2_DrawStr(u8g2, 21,8,"8");

    u8g2_SetFontDirection(u8g2, 0);
    u8g2_SetFont(u8g2, u8g2_font_inb24_mf);
    u8g2_DrawStr(u8g2, 51,30,"g");
    u8g2_DrawStr(u8g2, 67,30,"\xb2");

    u8g2_DrawHLine(u8g2, 2, 35, 47);
    u8g2_DrawHLine(u8g2, 3, 36, 47);
    u8g2_DrawVLine(u8g2, 45, 32, 12);
    u8g2_DrawVLine(u8g2, 46, 33, 12);

    u8g2_SetFont(u8g2, u8g2_font_4x6_tr);
    u8g2_DrawStr(u8g2, 1,54,"github.com/olikraus/u8g2");

	u8g2_SendBuffer(u8g2);
	HAL_Delay(1000);
}

main函数：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_I2C2_Init();
  MX_TIM1_Init();
  /* USER CODE BEGIN   */
  //初始化U8G2
  u8g2_t u8g2;
  u8g2Init(&u8g2);      //初始化

	draw(&u8g2);          //显示U8G2logo
//	u8g2_DrawLine(&u8g2, 0,0, 127, 63);
//	u8g2_DrawLine(&u8g2, 127,0, 0, 63);//显示两个对角线
	u8g2_SendBuffer(&u8g2);
	u8g2_ClearBuffer(&u8g2);
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

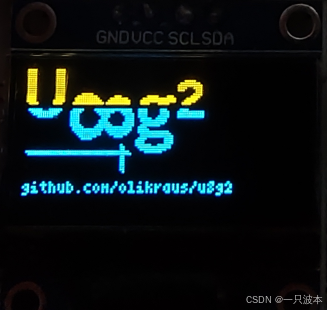

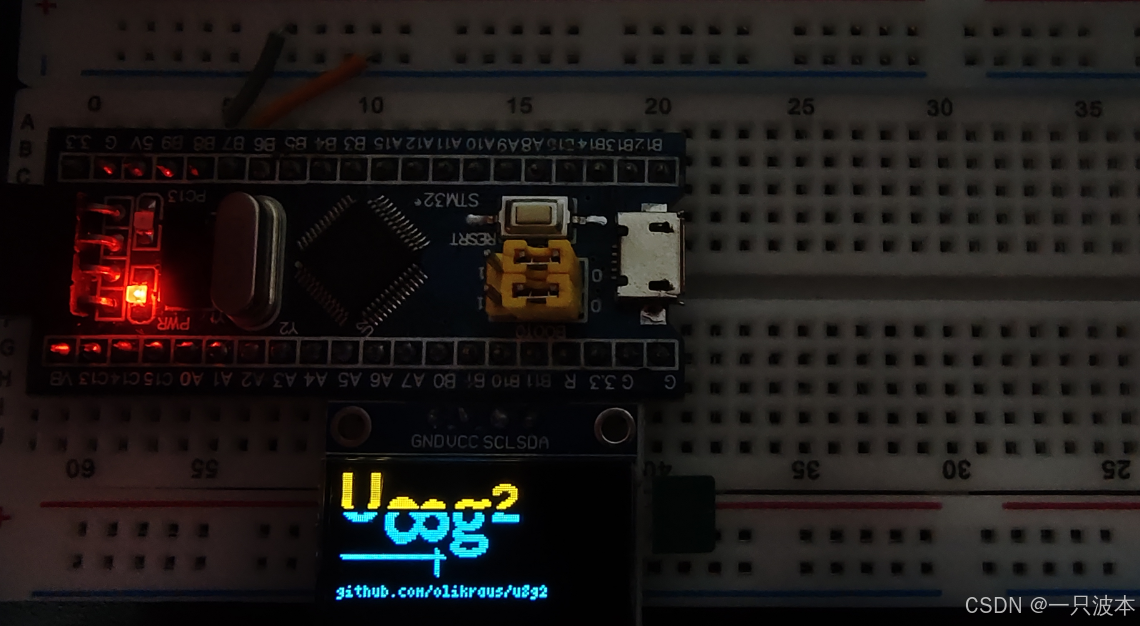

显示效果：
