由555定时器构成多谐振荡器

1、555定时器引脚排列如图 6-1所示，各引脚功能如下：

（仿真资源在主页）

1脚——（GND）接地端

2脚——（TR'）触发输入端，低电平有效

3脚——（OUT）输出端

4脚——（RD’）复位端（不用时接VCC）

5脚——（VCO）电压控制端，不用时常在此脚与地之间

接一0.01μF补偿电容

6脚——（TH）阈值端，高电平触发

7脚——（DIS）放电端

8脚——（VCC）电源端

2、555定时器的功能

⑴复位：R'=0时，电路复位，输出为0；

⑵高触发电平：在2脚TR’的电压大于1/3VCC的前提下，当阈值端TH＞2/3VCC时，内部放电管导通，输出OUT为0；

⑶低触发电平：在6脚TH的电压小于2/3VCC的前提下，当TR’（2脚）电压小于1/3VCC时，内部放电管截止，输出OUT为1；

⑷状态维持原状：在6脚TH的电压小于2/3VCC，又2脚TR’的电压大于1/3VCC时，电路状态维持原状。

555定时器的几种功能状态用表描述如表 6.1所示。

表 6.1  555定时器的几种功能状态

TR’（2脚）	TH(6脚)	R'（脚）	DIS（7脚）	OUT(3脚)
X	X	0	导通	0
＞1/3VCC	＞2/3VCC	1	导通	0
＞1/3VCC	＜2/3VCC	1	不变	不变
＜1/3VCC	＜2/3VCC	1	截止	1
＜1/3VCC	＞2/3VCC	1	*不允许此种输入组合

3、由555定时器构成多谐振荡器

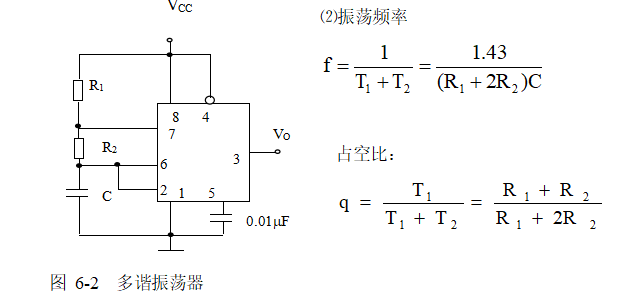

⑴多谐振荡器电路

由555定时器构成多谐振荡器的电路如图 6-2所示。

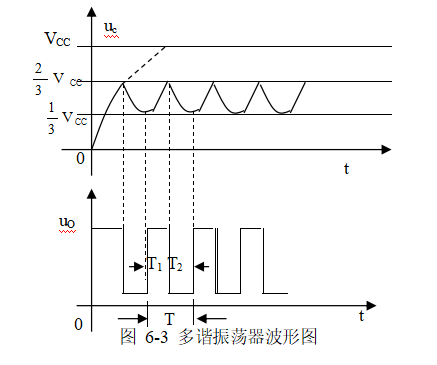

⑶振荡波形

振荡波形如图 6-3

所示。
