Visual NAND Reconstructor 是一款功能强大且用户友好的工具，用于在损坏的 NAND 闪存设备上进行芯片数据恢复和数字取证。它有一个通用的 NAND 读卡器，可以读取任何 NAND 内存。

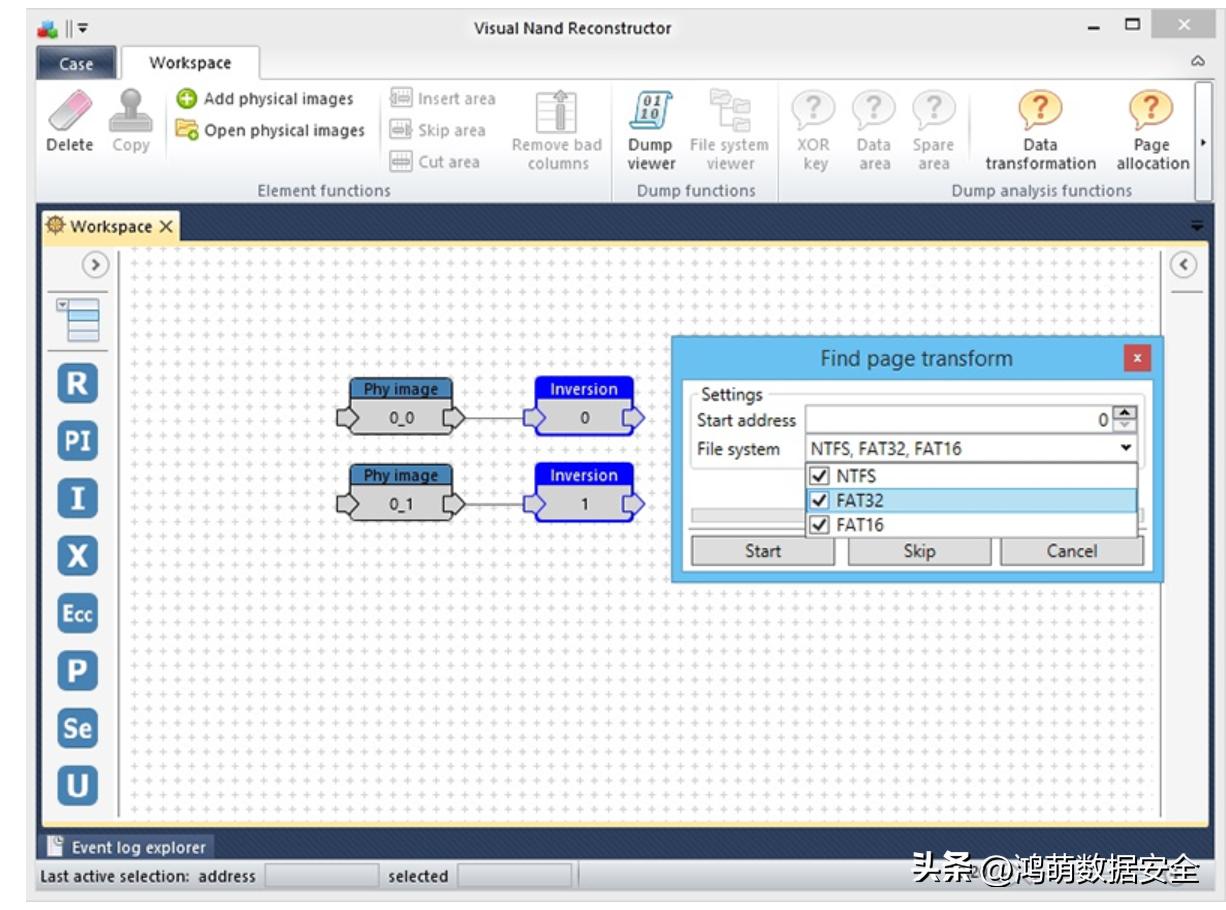

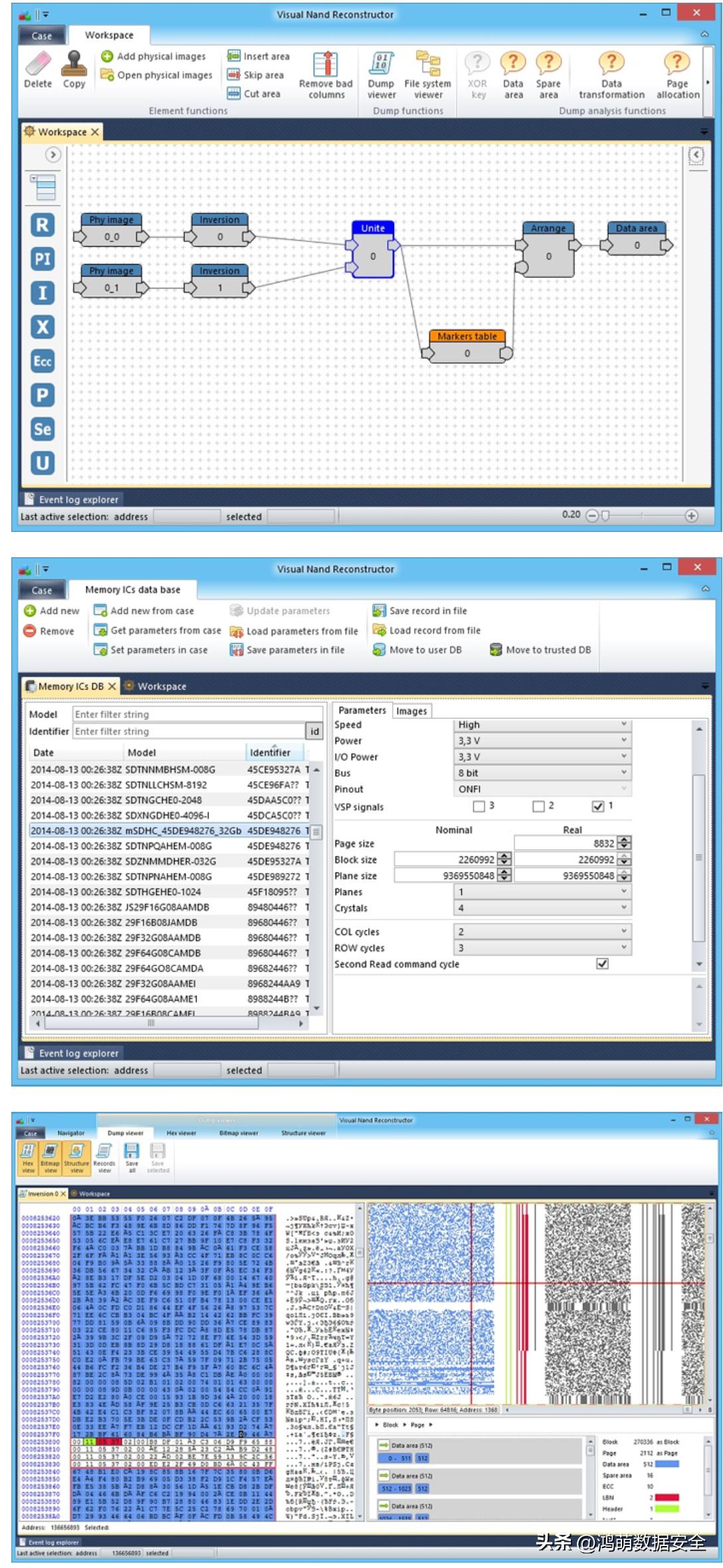

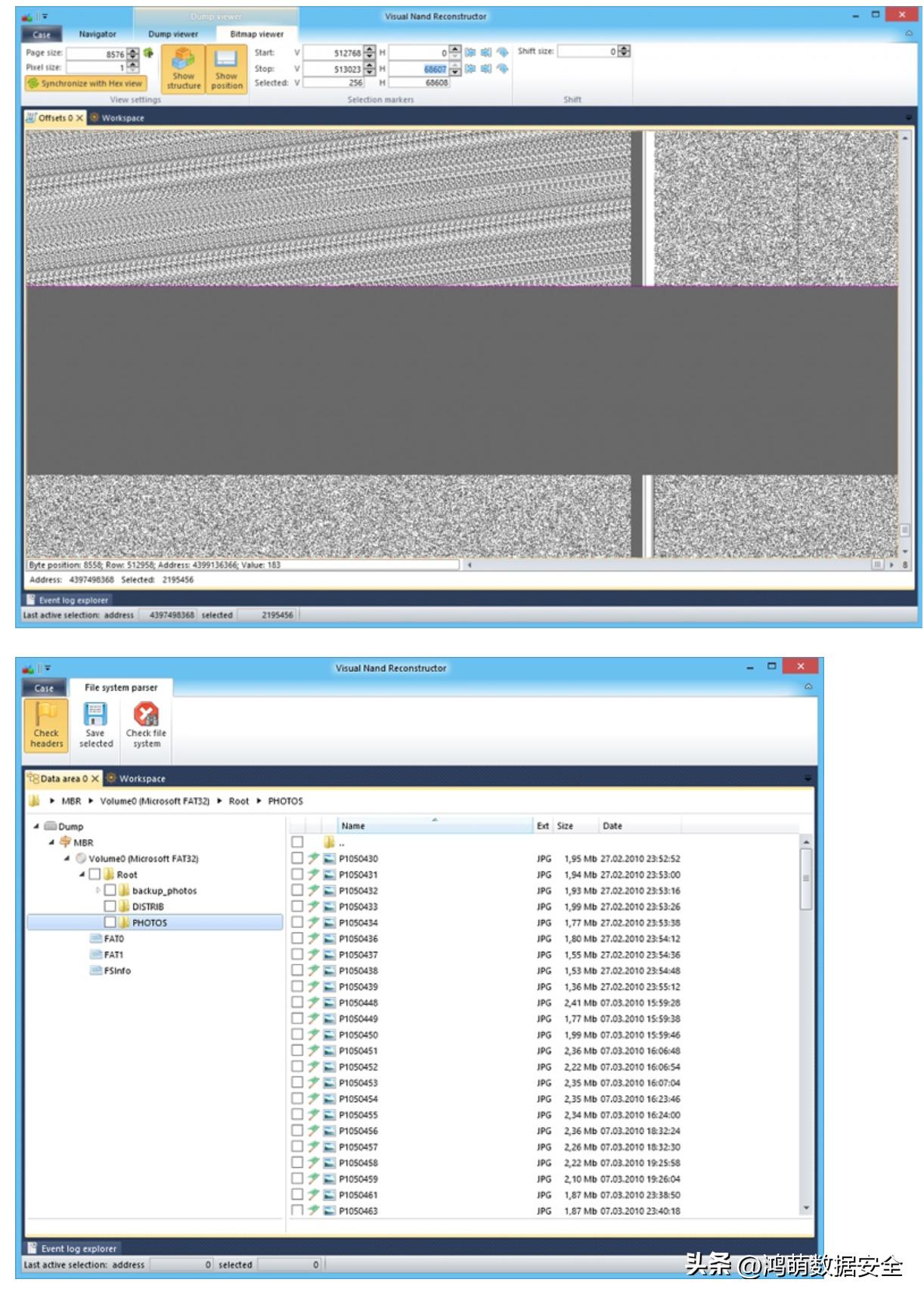

NAND 读卡器通过特殊适配器从闪存芯片中读取物理镜像（转储），然后软件处理物理镜像并将其转换为具有文件系统的逻辑镜像。

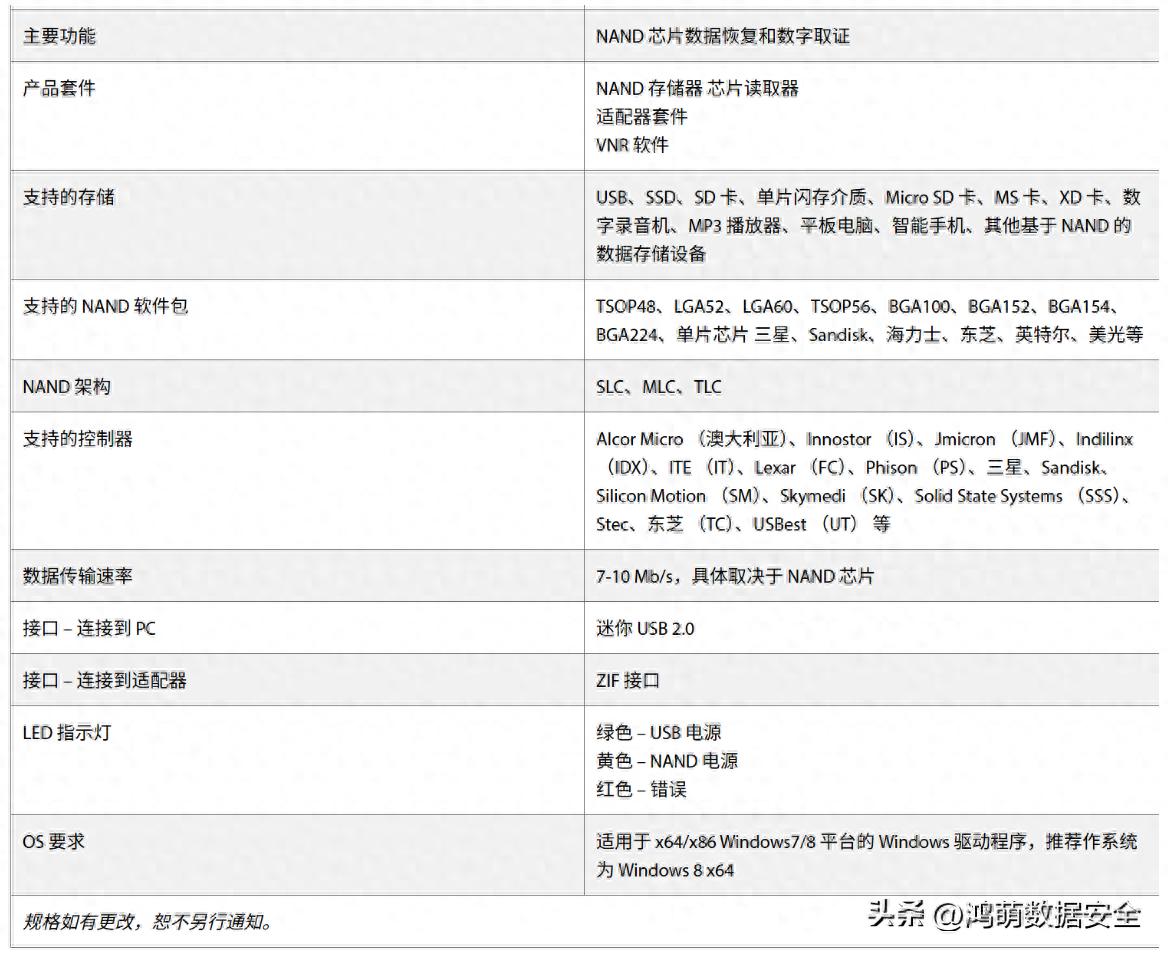

技术信息

典型应用场景

物理损坏
电气损坏
固件故障
热损坏
磁盘无法识别
NAND 的“未寻址区域”分析

支持的数据存储设备

USB、SSD、SD 卡、单片闪存介质、Micro SD 卡、MS 卡、XD 卡、数字录音机、MP3 播放器、平板电脑、智能手机、其他基于 NAND 的数据存储设备

支持的 NAND 内存

美光（2 通道）、英特尔（89 小时）、东芝（98 小时）、闪迪（45 小时）、海力士（ADh）、三星（ECh）、其他 ONFI 和非标准。

支持的控制器

Alcor Micro （澳大利亚）、Innostor （IS）、Jmicron （JMF）、Indilinx （IDX）、ITE （IT）、Lexar （FC）、Phison （PS）、三星、Sandisk、Silicon Motion （SM）、Skymedi （SK）、Solid State Systems （SSS）、Stec、东芝（TC）、USBest （UT）等。

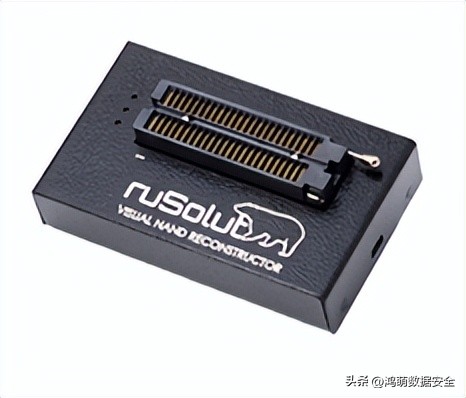

NAND 读卡器

NAND 读取器通过特殊适配器从闪存芯片中读取物理镜像（转储）。

支持的 NAND 封装

TSOP48、LGA52、LGA60、TSOP56、BGA100、BGA152、BGA154、BGA224、单片芯片。
三星、Sandisk、海力士、东芝、英特尔、美光等

数据传输协议

• 异步 ONFI
• DDR• WL 三重地址• 采用 DDR 的 WL 三重地址

NAND 架构

SLC、MLC、TLC

功率调整

NAND 芯片的核心和 I/O 端口的功率调整从 1.6V 到 4.0V。
有助于减少内存芯片在标准 3.3 伏电压下读取时出现的位错误。
电压水平可通过软件进行调整。

NAND 访问模式

读取 NAND 物理镜像，转储文件（数据恢复和数字取证）
实时访问（位错误估计、NAND 配置分析）

I/O 数据总线

根据 ONFI 标准和三星建议，读卡器支持 8 位和 16 位数据总线。

速度

数据传输速率为 7-10 Mb/s，具体取决于 NAND 芯片。
接口

用于连接 PC 的 Mini-USB 2.0 接口
用于适配器连接的 ZIF 接口

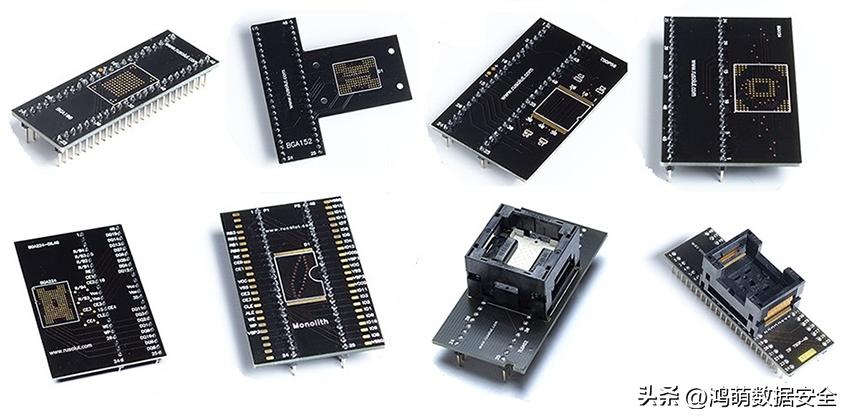

NAND 适配器

Visual NAND Reconstructor 拥有一套适用于大多数流行类型的 NAND 芯片的高质量适配器，包括 TSOP48、TLGA52、TSOP56、BGA100、BGA152、BGA154、BGA224、单片芯片。
随着新型 NAND 存储芯片的出现，支持的 NAND 适配器列表将不断更新。
