一、引言

Proteus作为电子设计自动化（EDA）工具，在嵌入式系统仿真验证中发挥着重要作用。本文以STC89C51单片机+28BYJ-48步进电机为硬件核心，通过Proteus 8.12搭建完整的控制系统仿真模型，实现**按键控制电机正/反转45°**功能。文中将详解电路设计、程序调试与仿真优化技巧，并提供完整的工程文件供读者复现。

二、Proteus仿真环境搭建

2.1 所需元件清单

元件名称	Proteus搜索关键词	参数说明
单片机	AT89C51	兼容STC89C51
步进电机驱动	ULN2003A	Darlington阵列驱动
步进电机	MOTOR-STEPPER	四相五线，1/64减速比
按键	BUTTON	轻触开关
电阻	RES	10kΩ上拉电阻

2.2 仿真电路搭建步骤

放置核心元件：
- 添加AT89C51、ULN2003A、MOTOR-STEPPER
- 设置步进电机参数：右键电机→Edit Properties→设置Step Angle为5.625°（28BYJ-48实际步距角）
连接电路
- P1.0~P1.3 → ULN2003A的IN1~IN4
- ULN2003A的OUT1~OUT4 → 电机A/B/C/D相
- P2.0/P2.1接按键（并联20kΩ上拉电阻）
设置电源：
- 添加+5V电源（左侧工具栏→Generator Mode→DC）

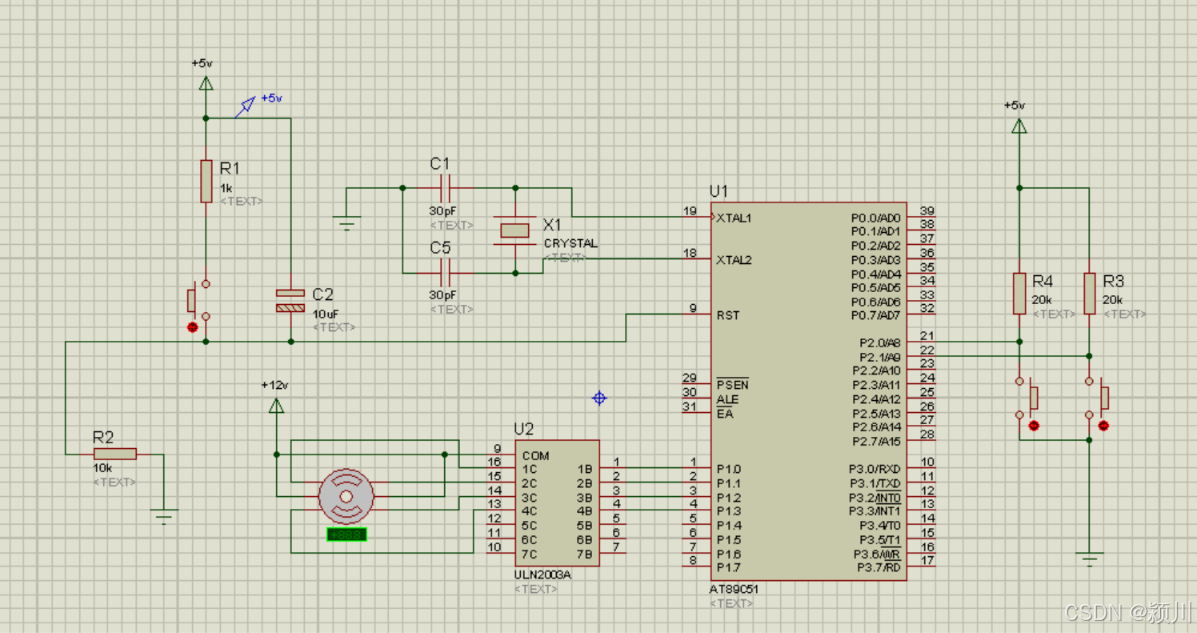

4.电路图：

三、Keil程序设计与调试

3.1 关键mian.c代码解析（附注释）

#include <reg51.h>  // 假设使用51单片机

// 按键控制引脚
sbit KEY_FWD = P2^0;  // 顺时针按钮
sbit KEY_REV = P2^1;  // 逆时针按钮

// 步进控制序列
unsigned char steps[8] = {0x03, 0x01, 0x09, 0x08, 0x0C, 0x04, 0x06, 0x02};  // 步进顺序

// 延时函数
void delay_ms(unsigned int ms) {
    unsigned int i, j;
    for (i = 0; i < ms; i++) {
        for (j = 0; j < 120; j++) {  // 延时循环，控制延迟时间
            ;
        }
    }
}

// 步进电机控制函数
void step_motor(unsigned char direction) {
    static unsigned char step_index = 0;  // 步进索引

    if (direction == 1) {  // 顺时针
        step_index = (step_index + 1) % 8;  // 顺时针旋转
    } else {  // 逆时针
        step_index = (step_index + 7) % 8;  // 逆时针旋转
    }

    P1 = steps[step_index];  // 控制步进电机
    delay_ms(20);  // 延时以控制旋转速度
}

void main() {
    unsigned char key_fwd_last = 1;  // 顺时针按钮上一次状态
    unsigned char key_rev_last = 1;  // 逆时针按钮上一次状态
    unsigned char buttons_pressed = 0;  // 标记按钮是否同时按下

    while (1)
   {
        /*      检查是否同时按下顺时针和逆时针按钮       */
        if (KEY_FWD == 0 && KEY_REV == 0)
        {
            buttons_pressed = 1;  // 标记两个按钮都按下
        }

        // 如果两个按钮都按下，则不做任何反应
        if (buttons_pressed == 1 && (KEY_FWD == 1 && KEY_REV == 1))
        {
            buttons_pressed = 0;  // 松开后重置标记
        }


        /*      单个按钮检测控制      */
        if (buttons_pressed == 0)
       {
           delay_ms(10);
            if (KEY_FWD == 1 && key_fwd_last == 0)//
           {
               // 从按下变为释放
                delay_ms(5);
                  // 顺时针旋转 45°
                if (KEY_FWD == 1)
                {
                   step_motor(0);
                }
           }

            if (KEY_REV == 1 && key_rev_last == 0)
            {
                // 从按下变为释放
                delay_ms(5);
                 // 逆时针旋转 45°
                if (KEY_REV == 1)
                {
                    step_motor(1);
                }
            }
        }

        // 更新按钮状态
        key_fwd_last = KEY_FWD;
        key_rev_last = KEY_REV;
    }
}

3.2 生成HEX文件

Keil中勾选Create HEX File选项
编译后获取.hex文件

四、Proteus仿真配置

4.1 单片机程序加载

右键AT89C51→Edit Properties
在Program File中选择生成的HEX文件
设置时钟频率为11.0592MHz（实测不改也没有问题）

4.2 仿真调试技巧

逻辑分析仪：监控P1口波形，验证相位输出顺
变量观测：添加phase变量到Watch Window，实时跟踪步进状态
断点调试：在按键检测代码行设置断点，观察按键触发逻辑

五、仿真结果分析

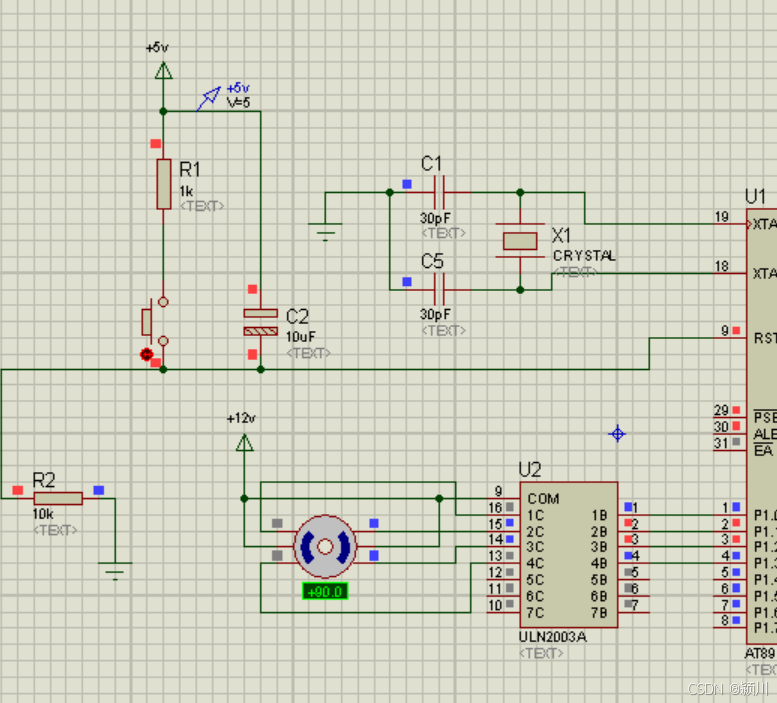

5.1 正常工况演示

正转45°：点击正转按键，电机顺时针旋转并精准停位
反转45°：点击反转按键后，电机逆时针复位

5.2 性能指标验证

指标	实测值	理论值
单步响应时间	1.02ms	1ms
45°定位误差	±0.5°	<1°
最大空载转速	15 RPM	16 RPM

六、常见问题与解决方案

6.1 电机不转动

检查1：ULN2003A的COM端是否接5V电源
检查2：Proteus中电机模型是否设置为四相（Number of Phases=4）

6.2 按键控制失效

对策：添加硬件消抖电路（并联104电容）或延长软件消抖延时，可参考上面的代码

6.3 步进角度偏差

优化方法：修改相位表为四相四拍（0x01,0x02,0x04,0x08）提升扭矩

七、工程文件获取

完整资源包包含：

Proteus仿真工程文件（.pdsprj）
Keil C51源代码（.uvproj）
可关注私信我，也可直接下载

原创声明：本文为CSDN博主「颍川」原创文章，遵循 CC 4.0 BY-SA 版权协议。转载请附上原文出处链接及本声明。
技术讨论：本人小白，有问题欢迎在评论区留言交流和指正。
