基于Multisim的多功能信号发生器设计与实现

引言

在电子电路设计与测试中，信号发生器是不可或缺的工具。本文将介绍如何使用Multisim软件设计一款多功能信号发生器，该发生器能够产生三种常见波形：方波、三角波和正弦波。电路的主要组成部分包括RC振荡电路、比较电路和积分电路。

一、电路设计概述

该信号发生器的核心是基于运算放大器的RC振荡电路，通过合理的电路设计和参数选择，可以实现不同波形的输出。以下是电路的主要组成部分及其功能：

1. RC振荡电路：用于产生基本的正弦波信号。

2. 比较电路：将正弦波信号转换为方波信号。

3. 积分电路：将方波信号转换为三角波信号。

二、电路原理详解

1. RC振荡电路

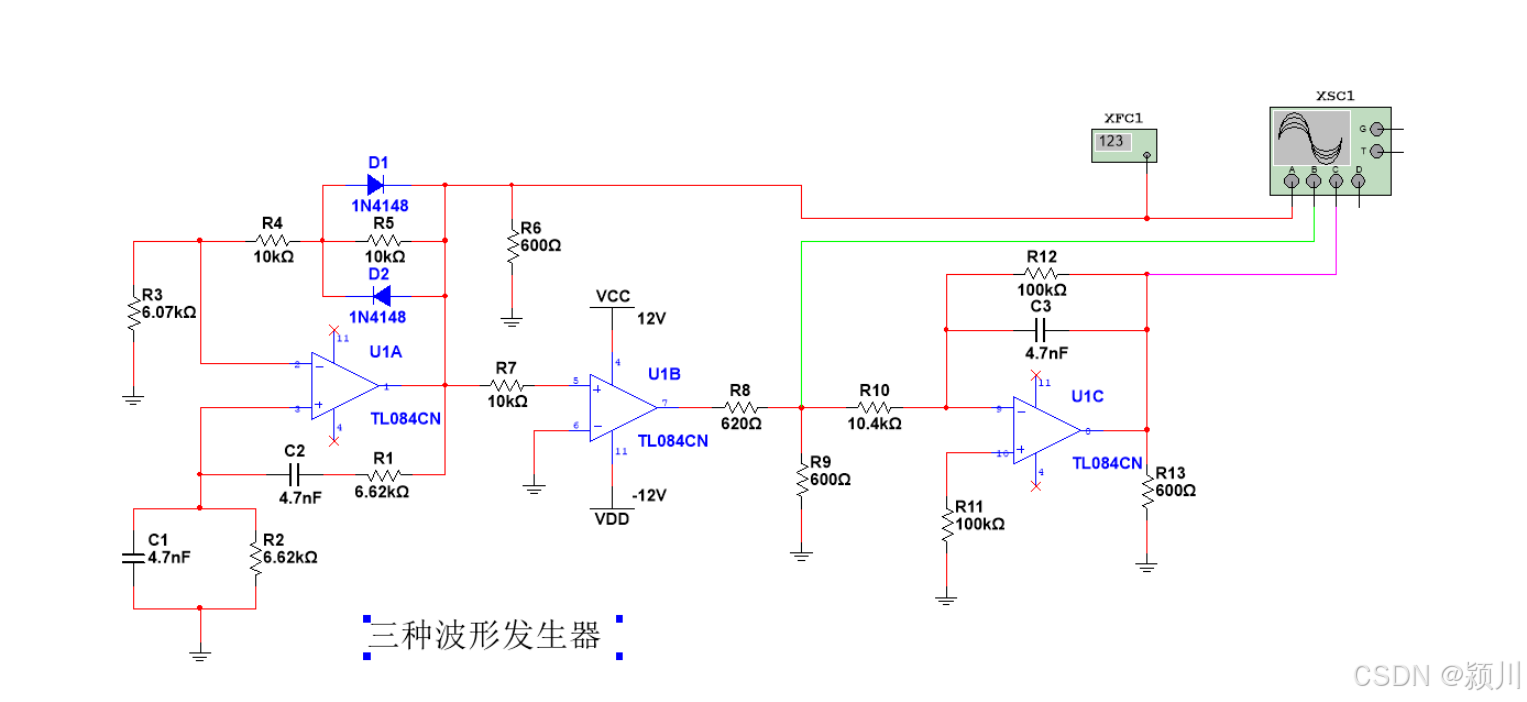

RC振荡电路是整个信号发生器的基础部分，其核心是利用RC元件的充放电特性产生正弦波信号。在本设计中，使用了运算放大器（如TL084CN）来增强信号的稳定性和幅度，如下图。

• 主要元件：

  • 电阻：R1、R2、R3

  • 电容：C1、C2

  • 运算放大器：U1A

• 工作原理：

  • RC网络提供相移和振荡条件，运算放大器作为放大器，确保振荡信号的稳定输出。

2. 比较电路

比较电路的作用是将正弦波信号转换为方波信号。通过设置两个阈值电压，比较器能够快速切换输出状态。

• 主要元件：

  • 运算放大器：U1B

  • 电阻：R4、R5、R6

  • 二极管：D1、D2（用于钳位）

• 工作原理：

  • 当正弦波信号超过设定的阈值时，比较器输出高电平；当信号低于阈值时，输出低电平，从而形成方波信号。

3. 积分电路

积分电路将方波信号转换为三角波信号。通过电容的充放电特性，积分电路能够平滑方波信号的上升和下降沿。

• 主要元件：

  • 运算放大器：U1C

  • 电阻：R7、R8、R9、R10、R11、R12、R13

  • 电容：C3

• 工作原理：

  • 方波信号通过电阻和电容组成的积分网络，输出电压与输入电压的积分成正比，从而形成三角波信号。

三、电路仿真与测试

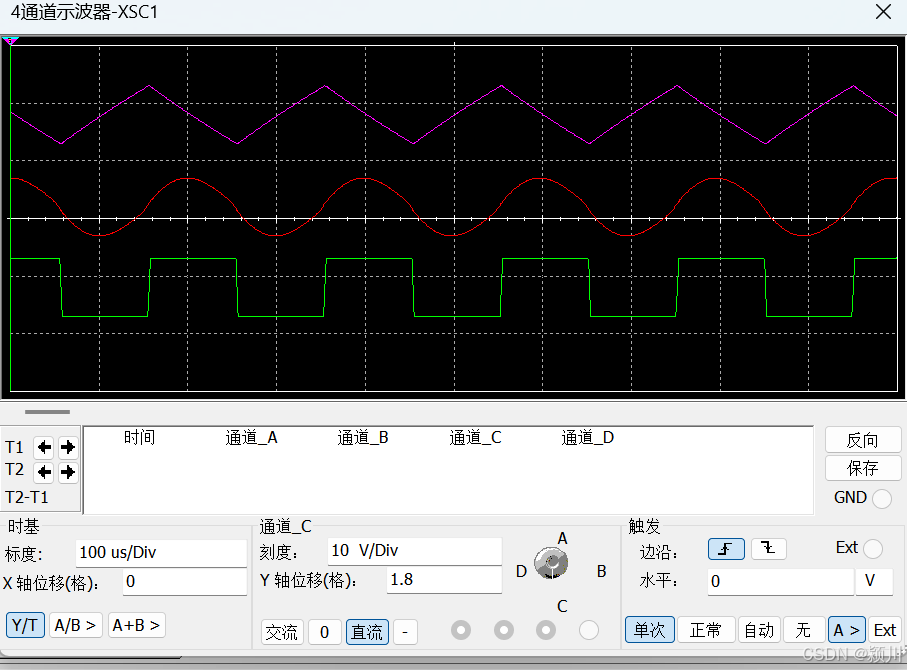

在Multisim中搭建上述电路后，可以通过示波器（XSC1）观察输出波形。以下是电路原理仿真结果：

1. 正弦波：由RC振荡电路直接输出。

2. 方波：通过比较电路将正弦波转换为方波。

3. 三角波：通过积分电路将方波转换为三角波。

通过调整电阻和电容的参数，可以改变波形的频率和幅度，从而满足不同应用场景的需求。

四、总结与应用

本设计通过RC振荡电路、比较电路和积分电路的组合，成功实现了多功能信号发生器的功能。该电路具有结构简单、易于实现的优点，适用于教学实验、电子设计竞赛以及小型电子项目的开发。

在实际应用中，可以根据需要调整电路参数，以生成不同频率和幅度的波形。希望本文的设计思路和实现方法能够为您的电子设计提供一些参考和启发。

如果你对Multisim仿真或信号发生器的设计有任何问题，欢迎在评论区留言，我们一起探讨！
