1.步进电机的简介

步进电机（Stepper Motor）是一种电磁执行元件，它能够将电脉冲信号转换为角位移或线位移。步进电机通过接收一系列电脉冲来控制其转动的步数，每接收一个脉冲，电机转动一个步距角（Step Angle）。步进电机的工作原理是利用其内部的电磁线圈产生的磁场，与转子的永磁体相互作用，从而实现精确的步进转动。

2.步进电机的特点

精确控制：步进电机能够精确地控制其转动的角度，这使得它在需要精确定位的场合非常有用。
无需传感器：步进电机通常不需要位置反馈传感器，因为它的转动是直接由输入的脉冲序列控制的。
低速高扭矩：在低速运行时，步进电机可以提供较高的扭矩，适合于启动和精确控制。
控制简单：步进电机的控制相对简单，可以通过简单的脉冲和方向信号进行操作。
响应快速：步进电机可以快速响应控制信号，实现快速启动和停止。
使用寿命长：由于步进电机的转动不依赖于机械接触，因此它的使用寿命相对较长。
可变步距角：通过改变接收到的脉冲数量，步进电机可以实现不同的步距角，从而适应不同的应用需求。

3.步进电机的仿真

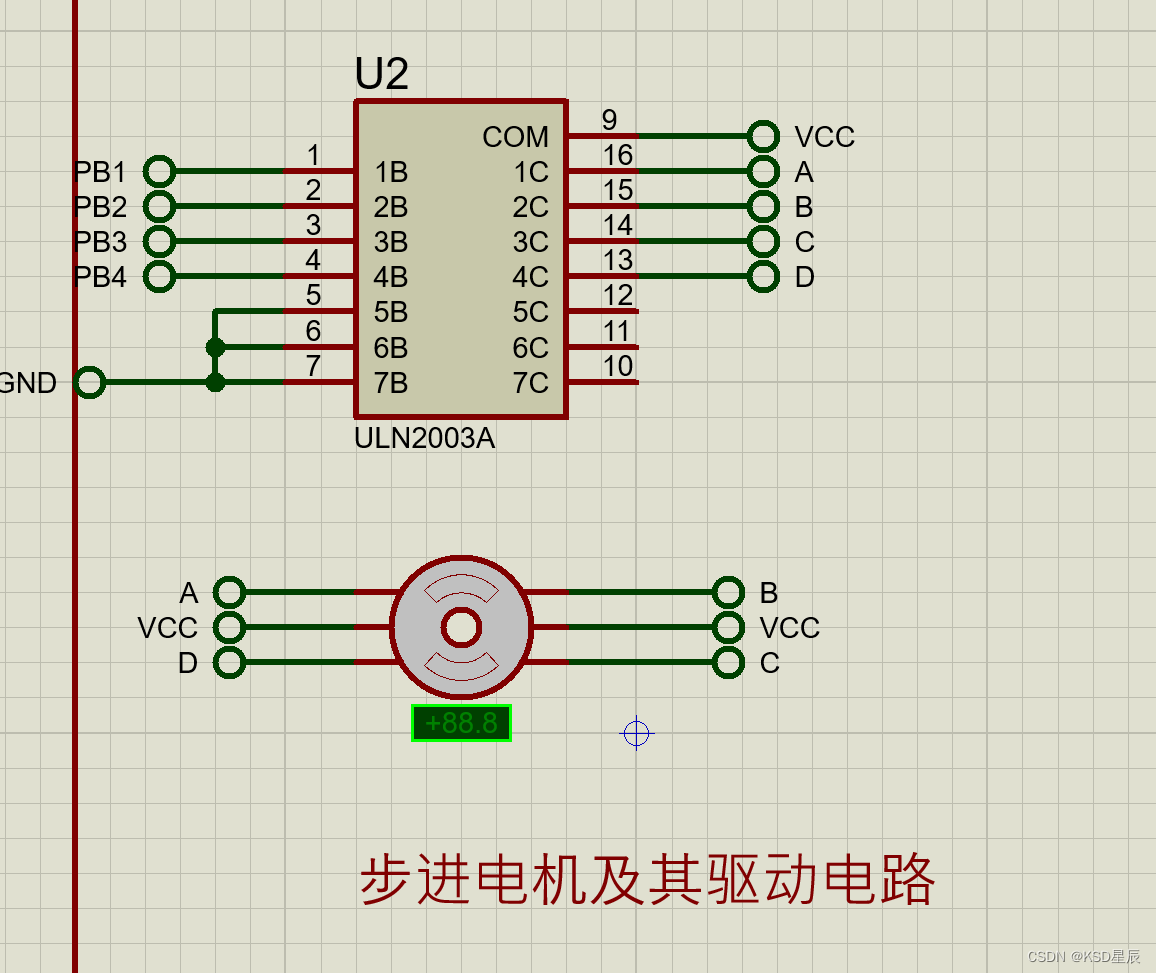

步进电机以及其驱动在proteus中的名字

（步进电机:MOTOR-STEPPER 驱动名字：ULN2003A）

四相步进电机有单四拍（A-B-C-D）和双四拍（AB-BC-CD-DA）和八拍（A-AB-B-BC-C-CD-D-DA）这三种工作方式。第一种工作方式扭矩小，功耗小，但震动大。第二种工作方式扭矩较大，功耗也大，震动小。第三种工作方式步距角小，输出更平滑，推荐采用这种方式（但这个在仿真中是无法精确的控制的，因为你并不知道仿真的齿轮比，无法精确的测出）。所以我们采用直接控制的方式来达到一个特殊的角度。

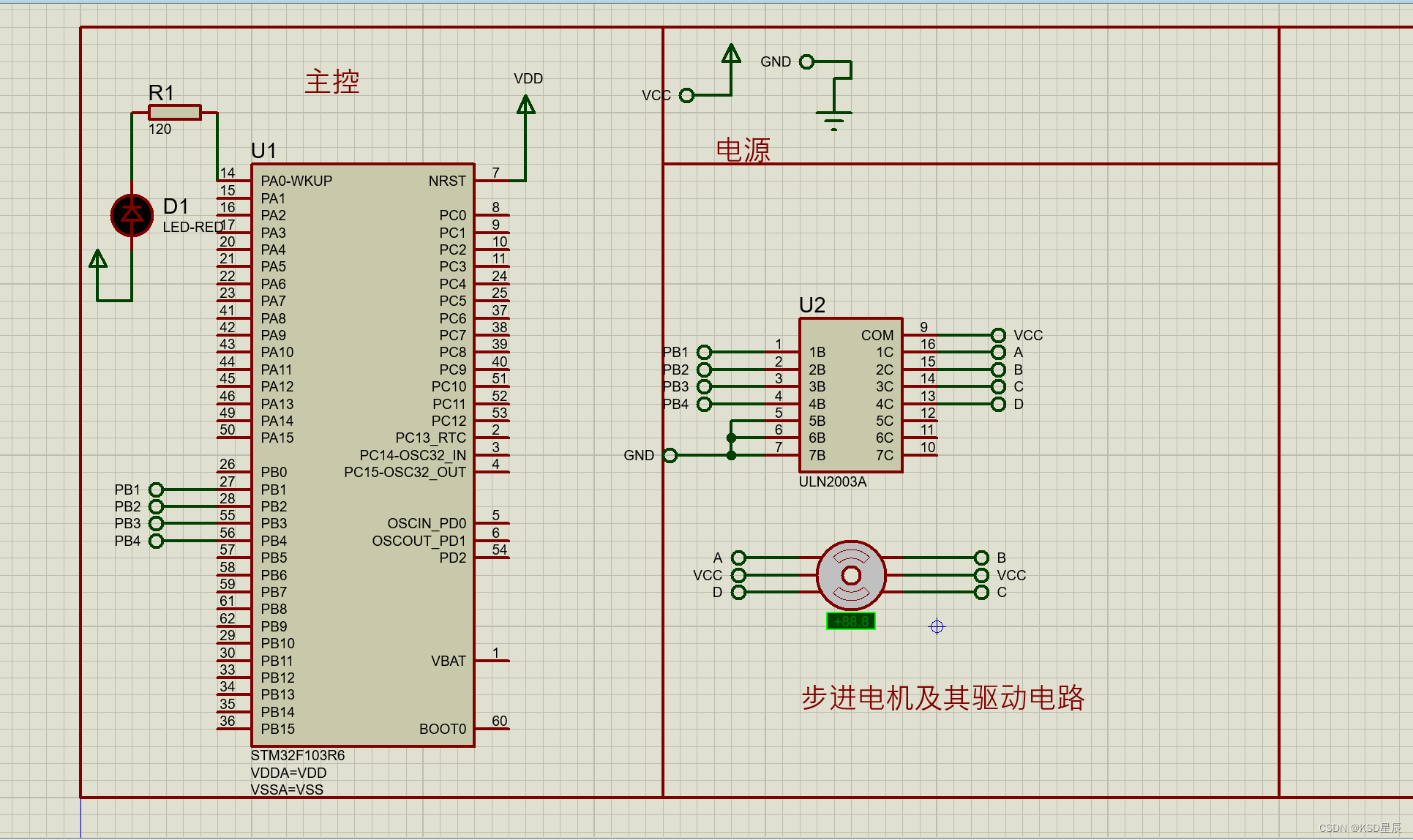

3.步进电机的仿真整体框架

4.cubemx的相关配置

第一种方法）4个引脚配置成上拉高速输出模式（我用了B1，B2，B3，B4）

第二种方法）直接写代码配置IO口

//可直接使用这个函数进行初始化，不需要在cubemx配置了
void bujin_Init(void)
{
    GPIO_InitTypeDef GPIO_Initure;

    __HAL_RCC_GPIOB_CLK_ENABLE();           	//开启GPIOB时钟

    GPIO_Initure.Pin=GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_4;
    GPIO_Initure.Mode=GPIO_MODE_OUTPUT_PP;  	//推挽输出
    GPIO_Initure.Pull=GPIO_PULLUP;          	//上拉
    GPIO_Initure.Speed=GPIO_SPEED_HIGH;    	 	//高速
    HAL_GPIO_Init(GPIOB,&GPIO_Initure);

}

5.相关代码和一些解释(仿真写法)

首先是一些相位的测定：根据测的数据 A相在45度 B相在-45度 C相在135度 D相在-135度

转的角度为90或者-90时=两相位之和除以2

+-45度可以直接根据一相得出

180度与0度相同（两相位之和除以2）

void control_motor(int angle)
{
	if(angle==90)
	{
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
	}
	else if(angle==45)
	{
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
	}
	else if(angle==-90)
	{
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
	}
	else if(angle==-45)
	{
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
	}
	else if(angle==0)
	{
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
	}
	else if(angle==180)
	{
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
	}
}

（仅供参考，不是很好）

  /* USER CODE BEGIN 2 */

  bujin_Init();//步进电机的初始化，保证在0位置
  control_motor(180);

  /* USER CODE END 2 */

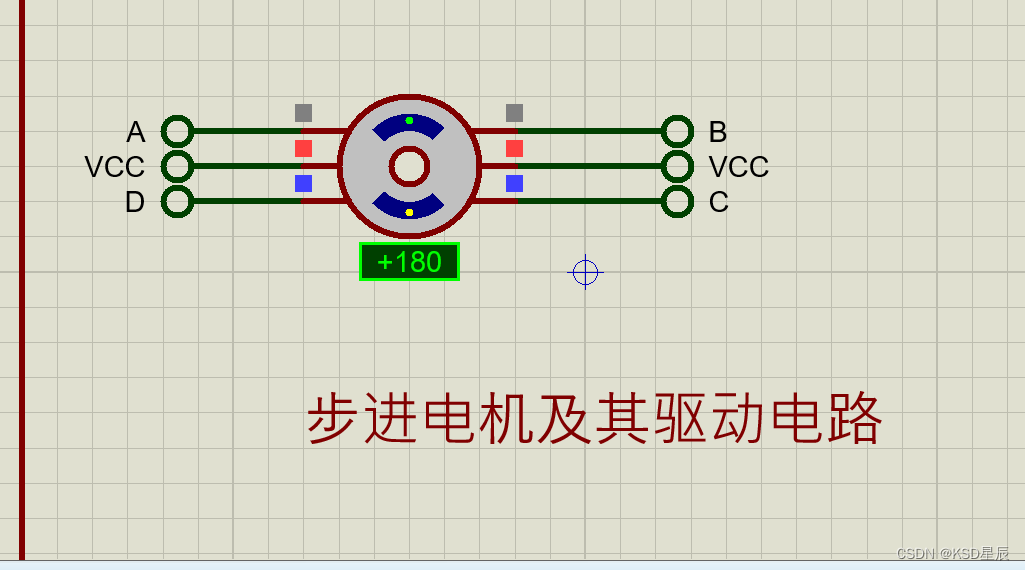

6.最终效果

（其他角度也是类似）

7.实物的话建议采用四相八拍的模式

顺转：A-AB-B-BC-C-CD-D-DA

反转：将正转的顺序取反就行

//采用四相八拍(即八个节拍)

//顺转
void bujin_control(int count)
{
    if(count==0)//A
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==1)//AB
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==2)//B
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==3)//BC
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==4)//C
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==5)//CD
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
    }
    if(count==6)//D
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
    }
    if(count==7)//DA
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
    }

}

//反转(将顺转反即可)
void bujin_control_fanzhuan(int count)
{
    if(count==7)//A
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==6)//AB
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==5)//B
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==4)//BC
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,1);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==3)//C
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);//D
    }
    if(count==2)//CD
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,1);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
    }
    if(count==1)//D
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
    }
    if(count==0)//DA
    {
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,1);//A
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);//B
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);//C
        HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,1);//D
    }

}

void bujin_stop(void)
{
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_1,0);
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_2,0);
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_3,0);
    HAL_GPIO_WritePin(GPIOB,GPIO_PIN_4,0);
}






//控制电机正转还是反转某个角度
//direction方向，1为正转，0为反转
//angle角度，可为0-360具有实际意义
void bujin_control_angle(int direction, int angle)
{
	u16 j,i;
	if(direction == 1)
	{
		for(j=0;j<64*angle/45;j++)
		{
			for(i=0;i<8;i++)
            {
                bujin_control(i);
                delay_ms(1);
            }
		}
		 bujin_stop();//停止
    }
	else
	{
		for(j=0;j<64*angle/45;j++)
		{
			for(i=0;i<8;i++)
            {
                bujin_control_fanzhuan(i);
                delay_ms(1);
            }
		}
		 bujin_stop();//停止
	}
}

仿真和实物实在是相差大，所有仿真用了仿真的方法，四相八拍在仿真中难以实现控制固定的角度。
