一、引言

功率放大电路(Power Amplifier)是模拟电子系统的核心模块之一,其核心任务是将小信号放大到足以驱动负载(如扬声器、电机)的功率级别。本文基于Multisim 14.0仿真平台,系统解析低频功率放大器中甲类、乙类、甲乙类功放原理,并对比OCL与OTL电路的设计差异。通过理论推导与仿真案例,帮助读

二、功率放大电路分类与特性

1. 甲类功放(Class A)

  • 核心特征:晶体管在整个信号周期内导通(导通角360°),静态工作点Q位于负载线中点。
  • 典型波形:输出波形无截止失真,但存在较大静态功耗(图1)。
  • 效率公式:理论最大效率仅25%(ηmax=PoPDC=25%ηmax​=PDC​Po​​=25%)。
  • 应用场景:高保真音频前级(如Hi-Fi音响输入级)。

![甲类功放波形与Q点]


2. 乙类功放(Class B)

  • 核心特征:两管互补推挽,每管导通180°,静态电流为零。
  • 交越失真:因晶体管阈值电压导致小信号区域波形畸变(图2)。
  • 效率优势:理论效率提升至78.5%(ηmax=π4≈78.5%ηmax​=4π​≈78.5%)。
  • 典型电路:OCL乙类互补对称电路(需双电源供电)。

![乙类功放交越失真]


3. 甲乙类功放(Class AB)

  • 折中设计:通过设置微小偏置电压,使Q点略高于截止区(导通角>180°)。
  • 关键改进:消除交越失真,兼顾效率与线性度(图3)。
  • 偏置方法:二极管偏置、VBEVBE​倍增电路等。
  • 典型应用:OCL甲乙类功放(如LM386集成芯片)。

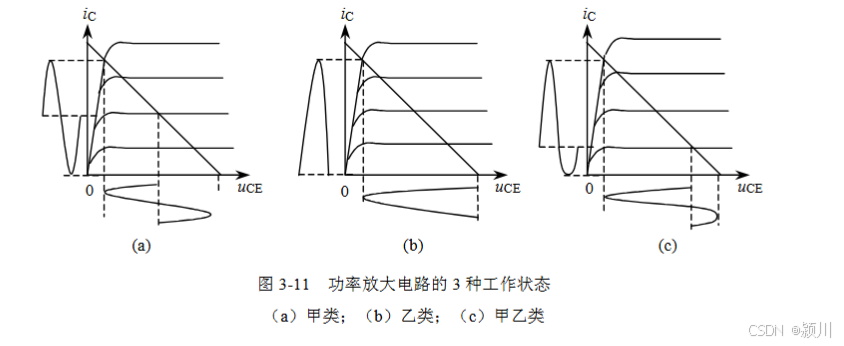

4 工作状态对比表

参数甲类乙类甲乙类
导通角360°180°200°-300°
理论效率< 25%60-70%50-60%
失真类型线性失真交越失真复合失真
静态电流接近零中等



三、OCL与OTL电路对比解析

1. OCL电路(无输出电容功放)

  • 电路结构:双电源供电(±VCC),输出端直接连接负载。
  • 核心优势
    • 低频响应优异(无耦合电容相位失真)
    • 输出功率大(Pomax=VCC22RLPomax​=2RL​VCC2​​)
  • 设计挑战
    • 需严格对称的NPN/PNP互补对管
    • 中点电位漂移需通过负反馈抑制

Multisim仿真要点

1. 搭建OCL乙类电路,输入1kHz正弦波,观察交越失真
2. 插入二极管偏置(1N4148),升级为甲乙类,对比失真改善
3. 测量最大不失真输出电压,验证\(P_o = \frac{V_{opp}^2}{8R_L}\)

2. OTL电路(无输出变压器功放)

  • 电路结构:单电源供电,输出端通过大电容(C>1000μFC>1000μF)耦合负载。
  • 关键参数
    • 中点电压需调整为VCC/2VCC​/2(通过电阻分压或运放伺服)
    • 输出功率公式:Pomax=VCC28RLPomax​=8RL​VCC2​​(与OCL同电源下功率相同)
  • 典型应用:便携式设备音频输出(如车载收音机)

Multisim仿真案例

1. 搭建OTL甲乙类电路,调节电位器使中点电压为6V(当VCC=12V时)
2. 观察输出电容充放电过程对低频截止频率的影响(\(f_L = \frac{1}{2\pi R_L C}\))
3. 对比OTL与OCL在相同负载下的效率差异

四、Multisim仿真实战:甲乙类OCL功率放大器

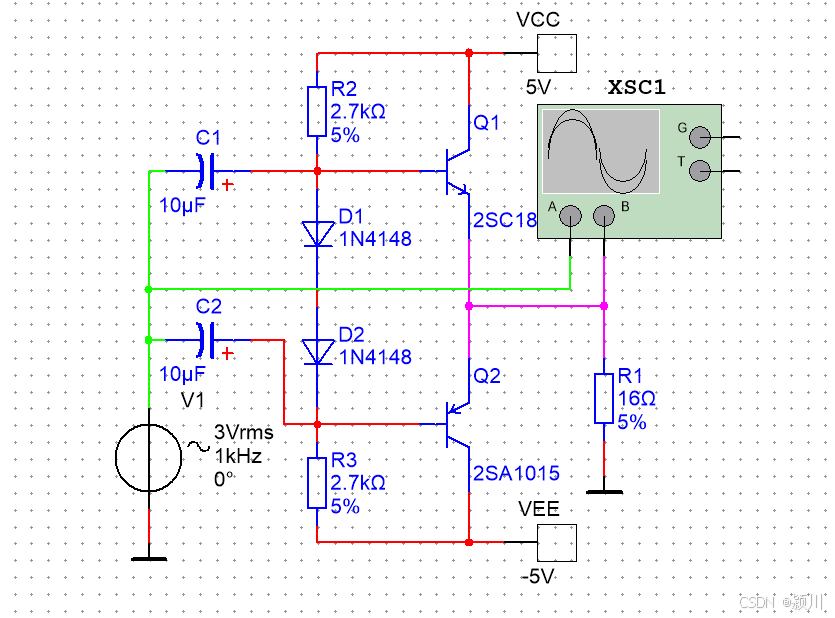

1. 电路设计

  • 核心器件:2N3904(NPN)、2N3906(PNP)、1N4148偏置二极管
  • 仿真步骤
    1. 创建双电源(±12V)供电的互补对称电路
    2. 添加二极管D1、D2提供约1.2V偏置电压(消除交越失真)
    3. 负载RL​=16Ω,输入信号3Vrms@1kHz



2. 关键波形分析

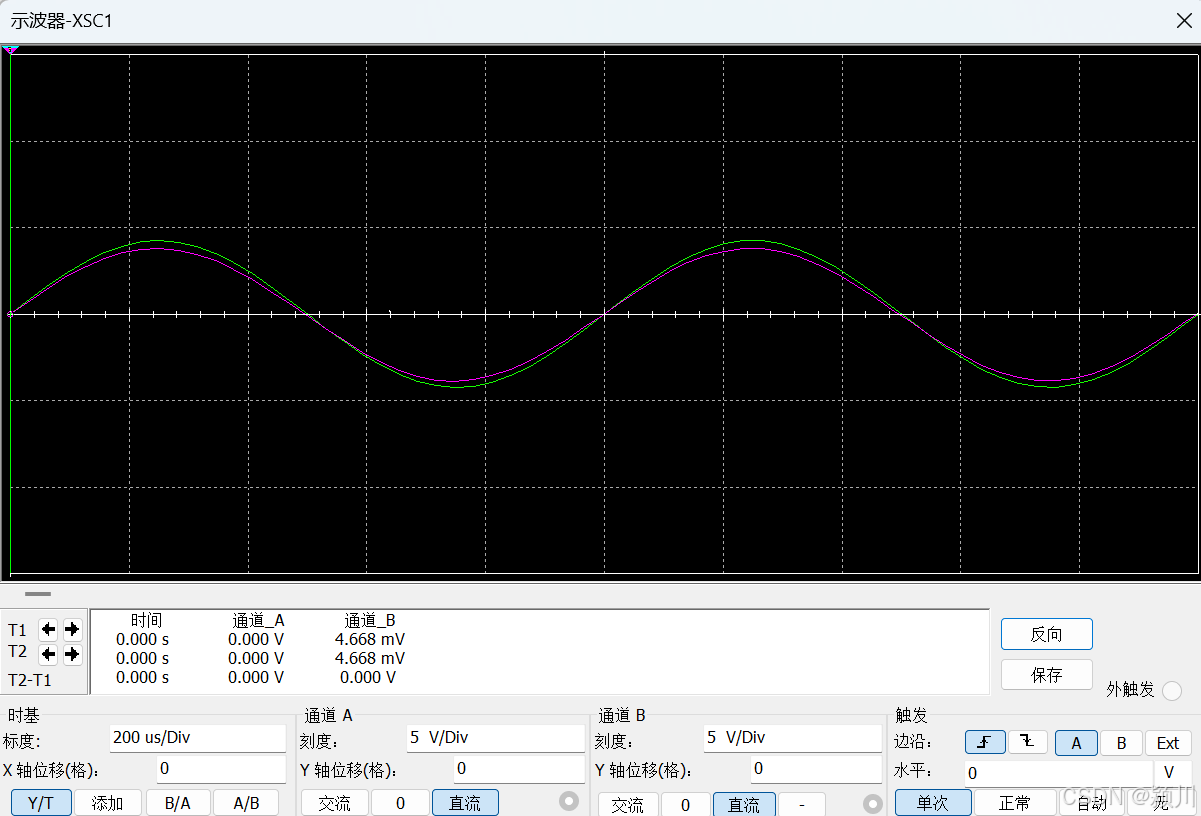

        仿真波形如下:




五、工程选型指南

参数OCL电路OTL电路
电源类型双电源(±VCC)单电源(+VCC)
输出元件无电容大容量耦合电容(C)
低频响应极佳(DC~100kHz)受限于C(fL>20HzfL​>20Hz)
适用场景高端音响、实验室设备便携设备、低成本系统
保护电路必需(防直流冲击)可选(电容隔离)

六、结语

功率放大器的设计需要在效率、失真、成本之间取得平衡。通过Multisim仿真,工程师可快速验证甲类、乙类、甲乙类拓扑的性能差异,并优化OCL/OTL电路参数。未来趋势指向高效率D类功放与GaN器件的结合,但传统线性功放因其低噪声特性,仍将在特定领域保持不可替代性。

扩展阅读

  • [OTL功率放大器焊接教程与频响测试]
  • [OCL电路过流保护设计实例]

声明:本文仿真数据基于Multisim 14.0,电路参数请根据实际器件调整。引用理论公式请参考《模拟电子技术基础》(王兆安著)。

有问题请在评论区留言哦!

### 如何在Multisim中设计和仿真低频功率放大电路 #### 一、设定目标参数 为了满足特定的应用需求,低频功率放大器需达到一定的性能指标。对于本案例而言,主要关注点在于实现300~3400Hz范围内良好的线性度以及至少1瓦特的最大不失真输出功率[^2]。 #### 二、构建基础结构 采用两级级联的方式搭建基本框架:前级选用具有较高输入阻抗特性的共射极配置作为前置放大单元;后级则利用推挽式互补对称型晶体管连接方式来获取更大的电流驱动能力,从而确保能够向8欧姆扬声器提供足够的能量支持[^3]。 #### 三、元件选型与调整 针对上述架构中的各个组成部分挑选合适的电子元器件型号,并通过调节反馈网络内的电位器等手段优化整体特性曲线,使得最终成品既具备理想的增益水平又可以有效抑制内部产生的杂散干扰信号。 #### 四、创建项目文件 启动Multisim软件之后新建工程并向其中导入所需的各种组件符号库资源,按照预先规划好的拓扑关系依次放置好各节点位置并完成连线操作形成完整的电气原理图布局[^4]。 #### 五、设置工作条件 定义供电轨电压值为+5伏特直流电平,同时指定测试负载电阻大小等于8欧姆以模拟实际应用场景下的终端设备接口情况。 #### 六、执行初步验证 借助于内置的功能强大的SPICE分析工具集开展瞬态响应波形观察实验,重点检查是否存在削顶失真的现象发生,必要时返回修改电路参数直至获得满意的结果为止。 #### 七、深入评估性能表现 进一步运用交流扫描法测定幅频特性曲线形状及其对应的相移角度变化趋势,确认是否符合预期的带宽界限规定;另外还需单独考察静态偏置点稳定性、动态范围边界界定等多个方面综合考量整个系统的可靠性程度。 ```matlab % MATLAB代码用于辅助理解频率响应计算过程 f = logspace(2, 4); % 频率范围从100 Hz到10 kHz H = freqs([1], [1/((2*pi*300)*(2*pi*3400))], f); figure; semilogx(f, abs(H)); xlabel('Frequency (Hz)'); ylabel('|H()|'); title('Amplitude Response of Low-Frequency Power Amplifier'); grid on; ```
