1、绘制原理图
1)添加元件

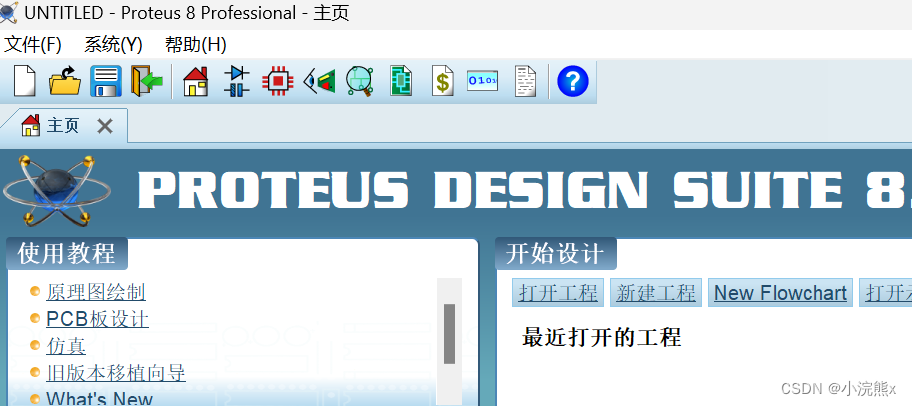

(1)点击绘制原理图按钮。

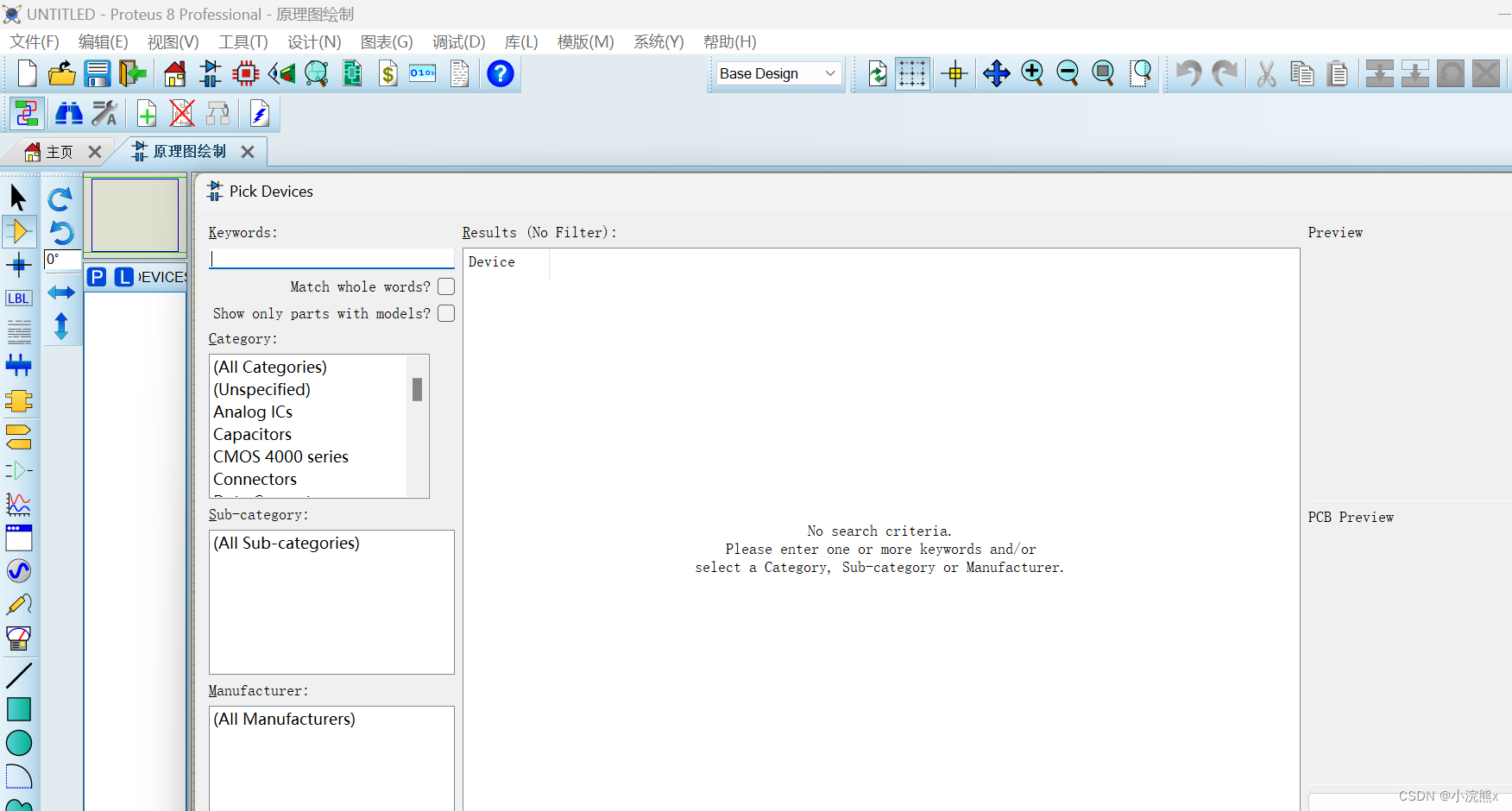

(2)左键单击元件,然后再点击P按钮,进入元件选择界面。
(3)在 Keywords 处输入 AT89C51 ,然后在中间的窗口内双击AT89C51芯片,即可添加到元件列表中,而后依次添加LED-YELLOW、RES
2)摆放元件

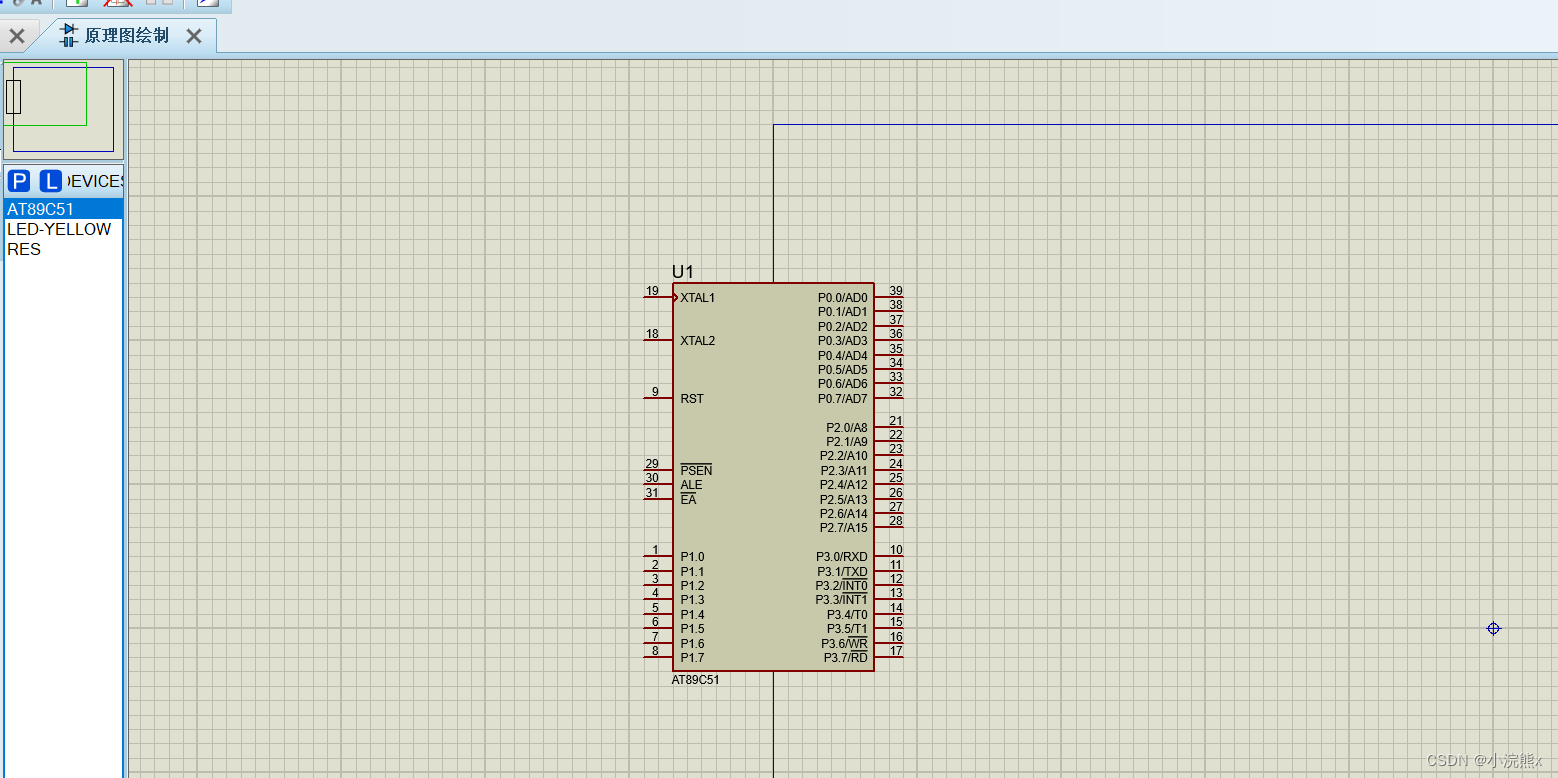

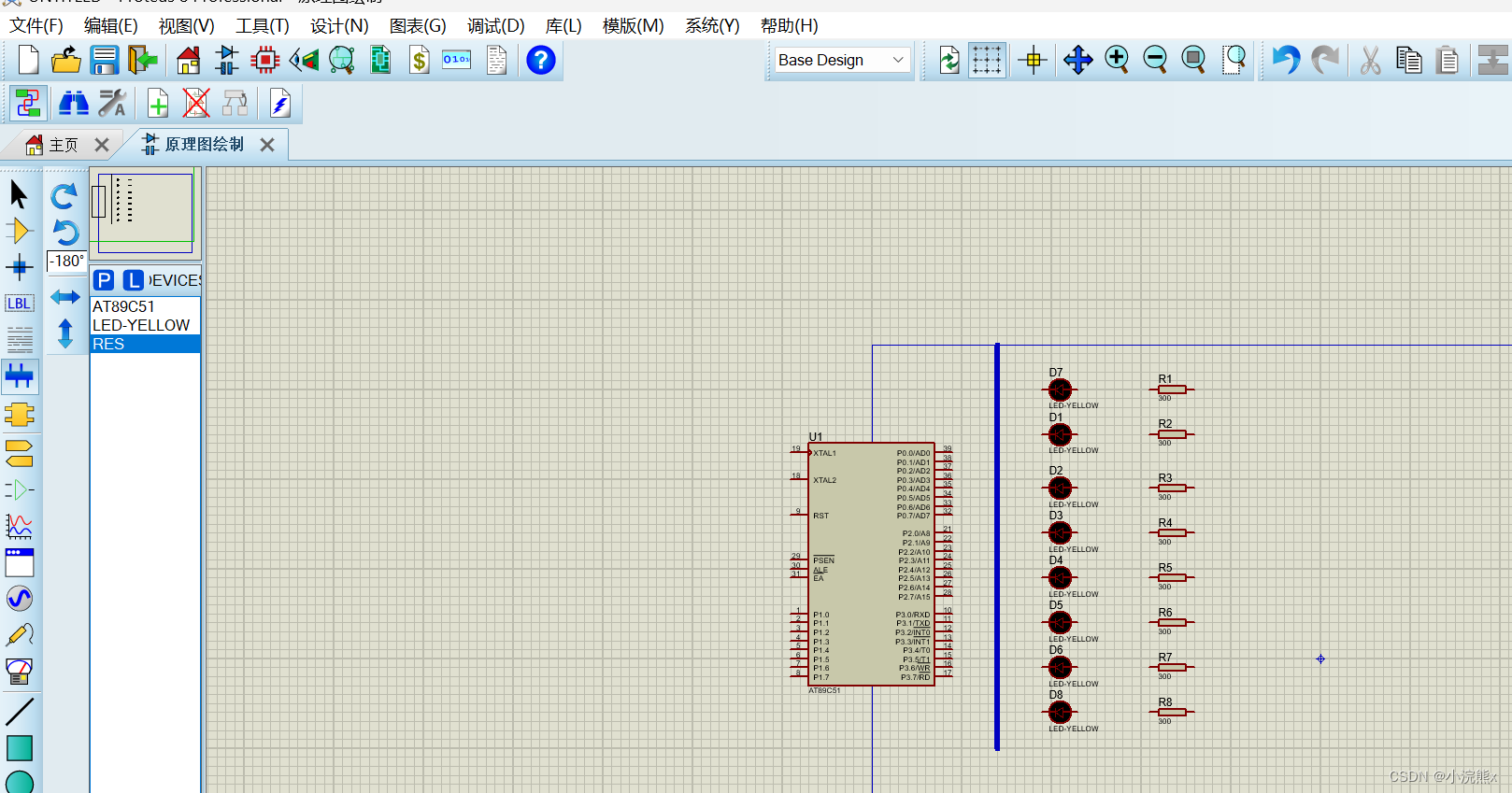

(1)左击元件列表窗内的 AT89C51 芯片,然后再原理图编辑窗口内左击摆放。

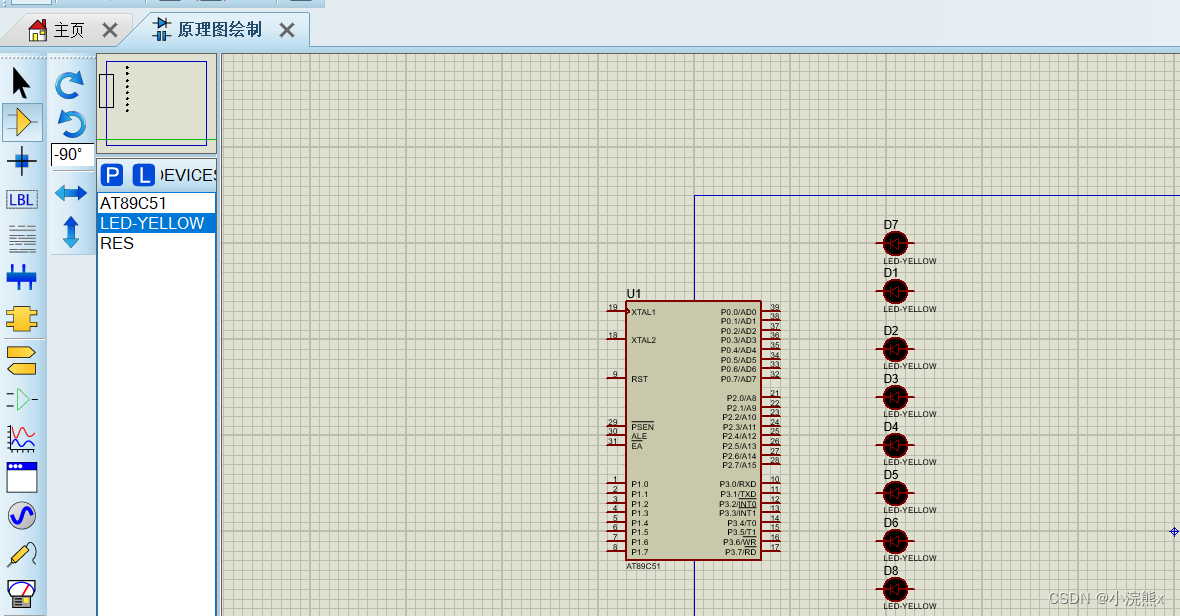

(2)左击元件列表内的 LED-YELLOW ,再点击 旋转按钮 ,可以在预览窗内看见元件顺时针旋转了下,再在原理图编辑框内一次摆放LED灯共8个。

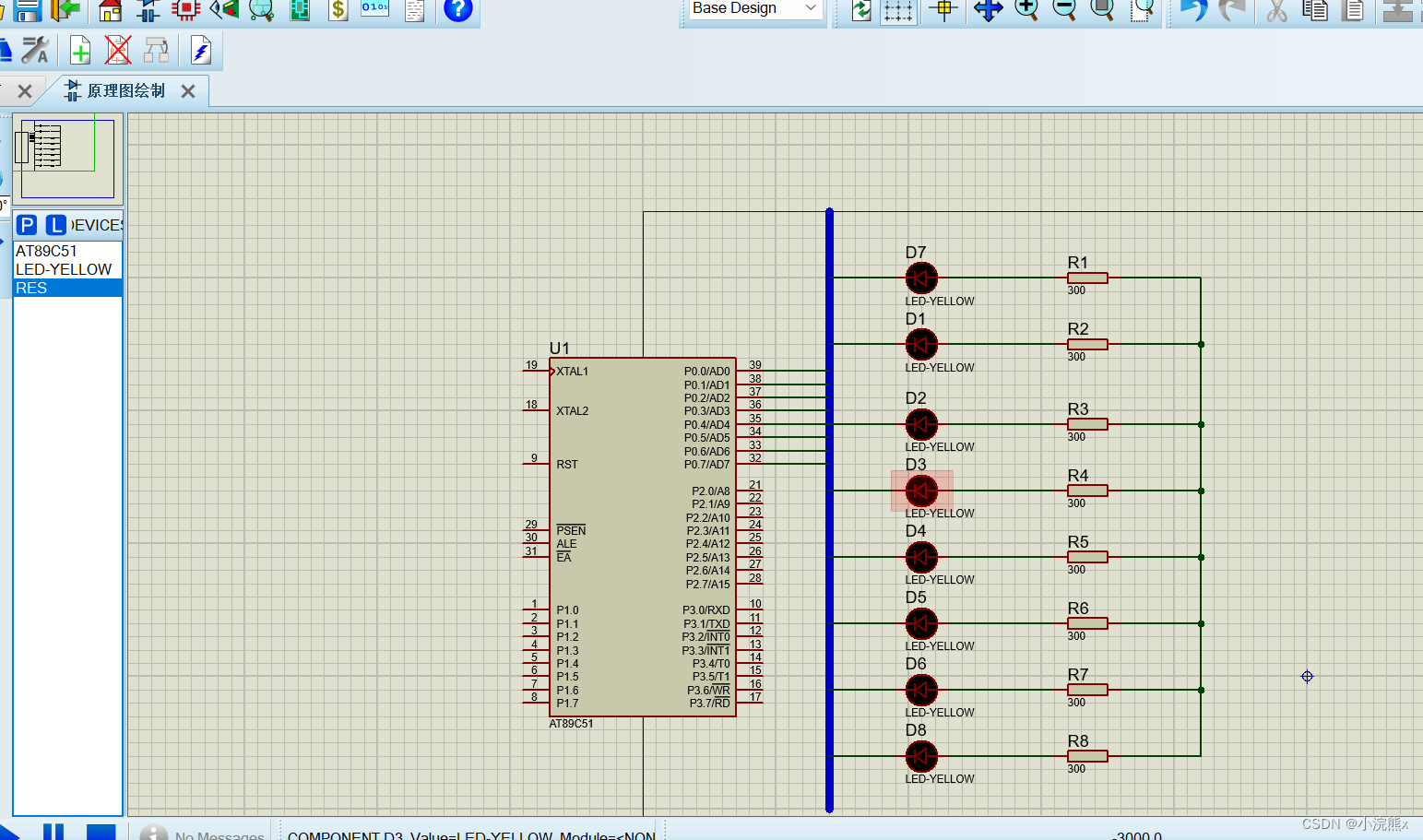

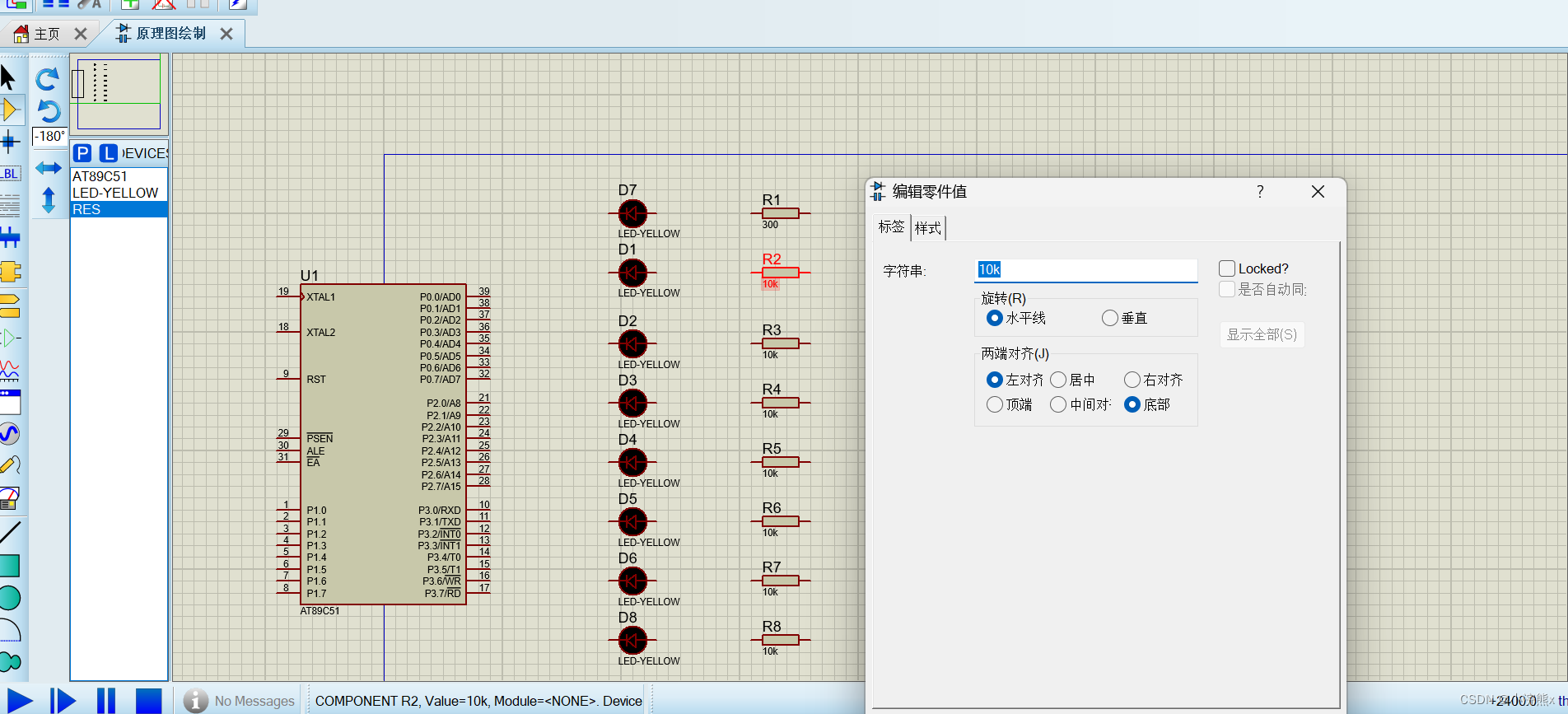

(3)再按照(2)的步骤依次摆放8个电阻,然后左键双击“10K”,弹出修改值的对话框,将10K修改为300,以至于让LED更亮。
(4)拉一条主线。(左击一下起点,然后移动鼠标,然后双击一下终点,即可拉一条主线)
(5)连接管脚。(左击一下起点和左击一下终点即可连接)

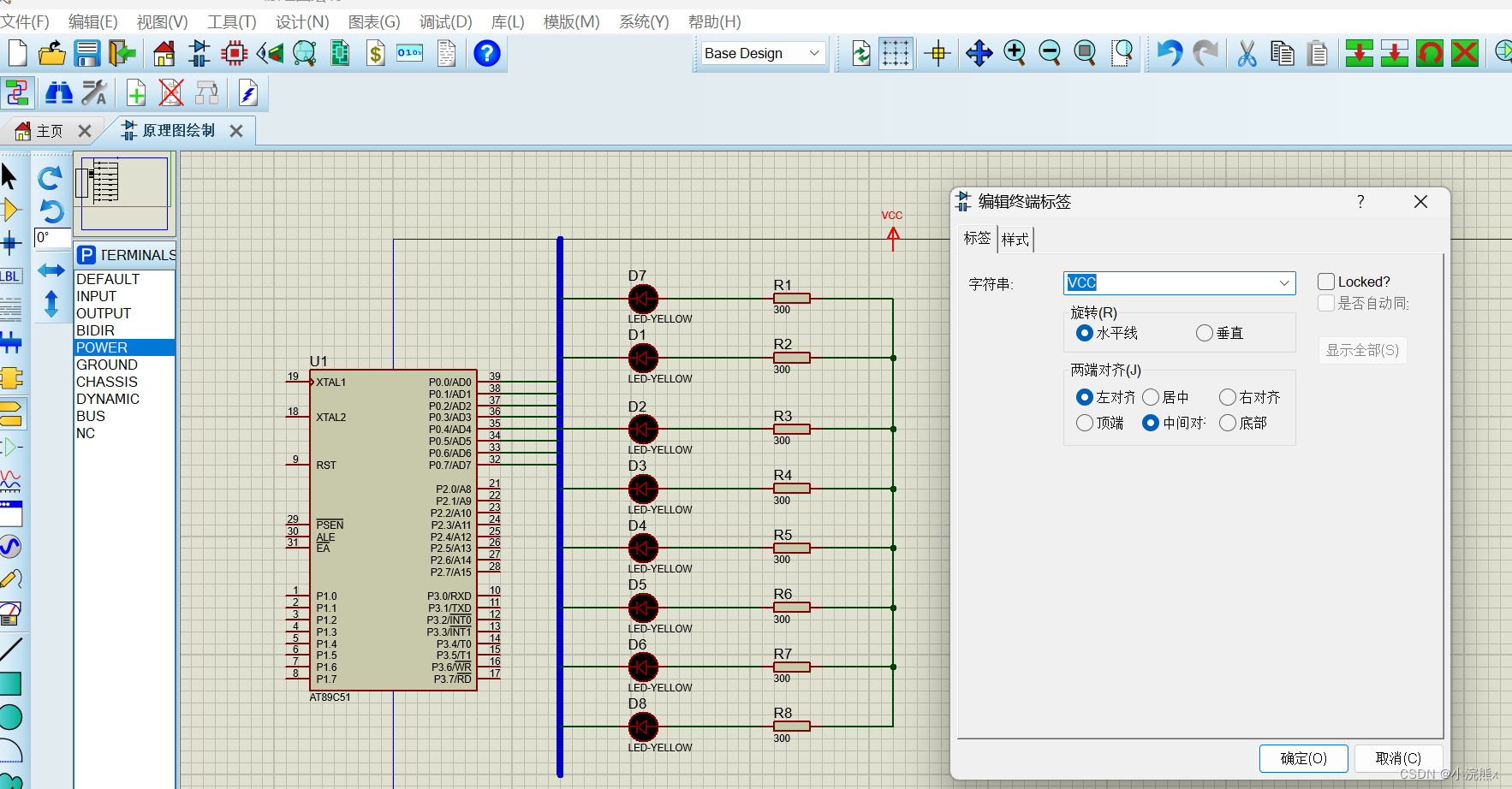

(6)点击终端接口→选择POWER,放置电源,然后左键双击电源图标,修改为VCC,再点击OK。
(7)使用 LBL 为支线标记编号,连接到主线的支线,需要对支线进行编号才能正常连接,否则后面需要正常实验成功(使用方法:点击 LBL 后,在左键单击支线上,修改值)

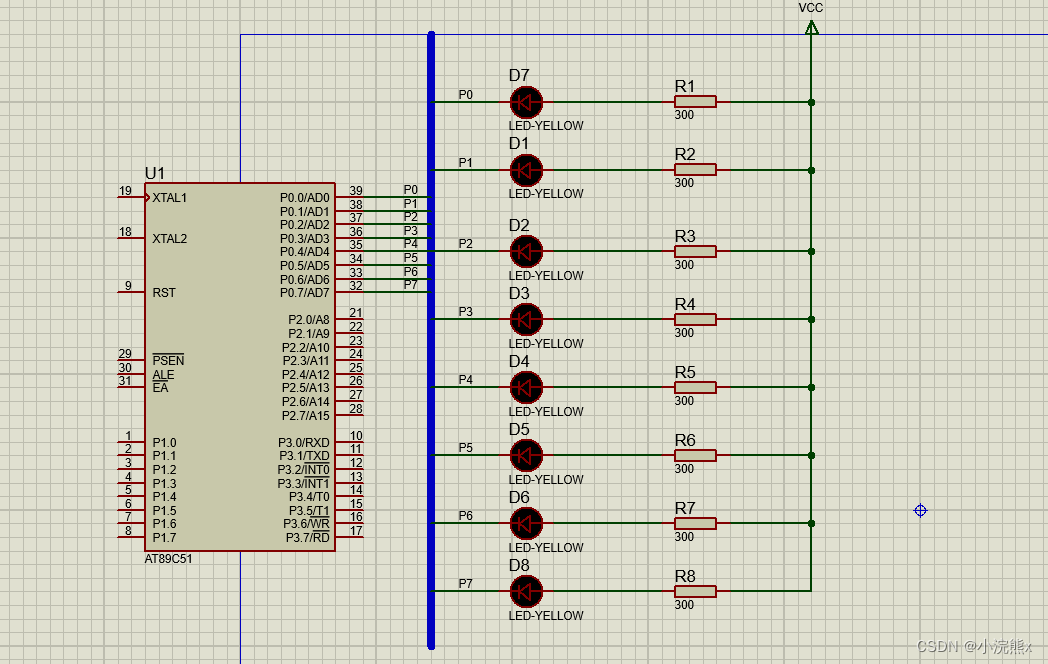

(8)这样,一个LED流水灯原理图就制作完成了。
2、编写51程序
1)创建一个工程
(1)打开 Keil 软件,点击 Project → New uVision Project …
(2)给工程命名。(这里我取名为 LED )

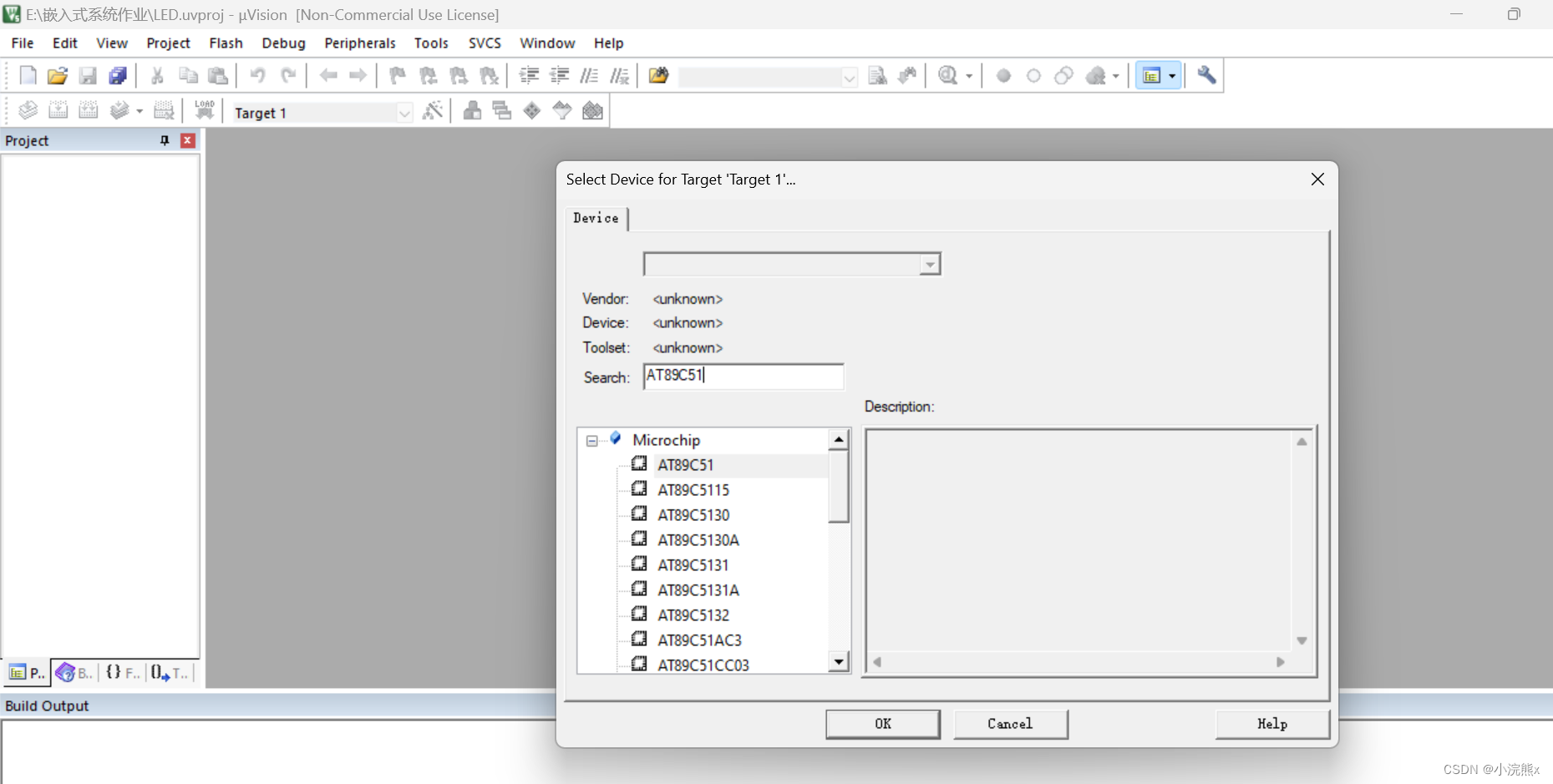

(3)在搜索框内输入 AT89C51 ,再选中 AT89C51 芯片,然后点击 OK 。
2)编写main.c文件

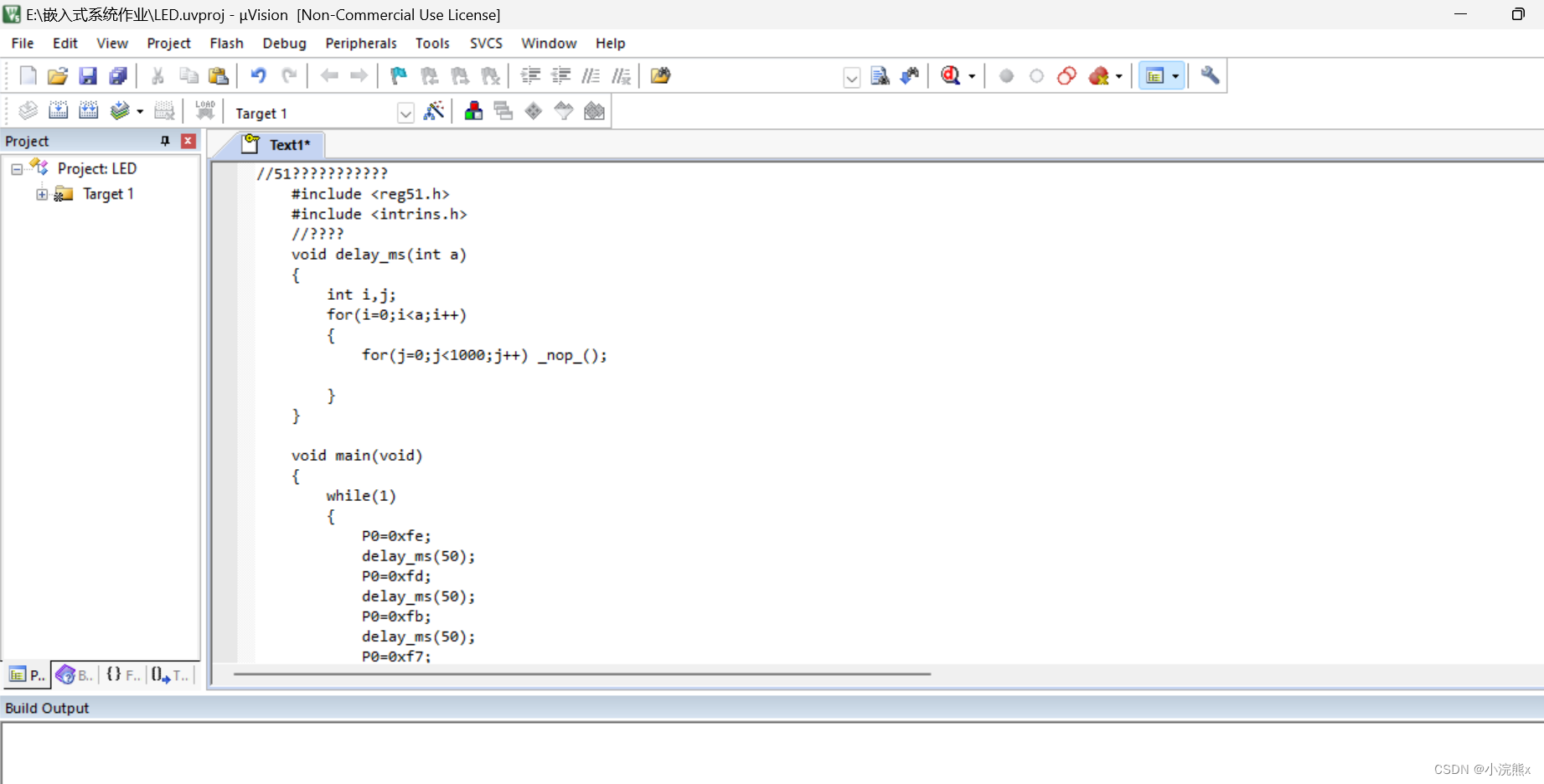

(1)点击左上角新建文件,再在文本框内复制粘贴51程序代码。
//51单片机编程常用的头文件
#include <reg51.h>
#include <intrins.h>
//延迟函数
void delay_ms(int a)
{
int i,j;
for(i=0;i<a;i++)
{
for(j=0;j<1000;j++) _nop_();
}
}
void main(void)
{
while(1)
{
P0=0xfe;
delay_ms(50);
P0=0xfd;
delay_ms(50);
P0=0xfb;
delay_ms(50);
P0=0xf7;
delay_ms(50);
P0=0xef;
delay_ms(50);
P0=0xdf;
delay_ms(50);
P0=0xbf;
delay_ms(50);
P0=0x7f;
delay_ms(50);
}
}

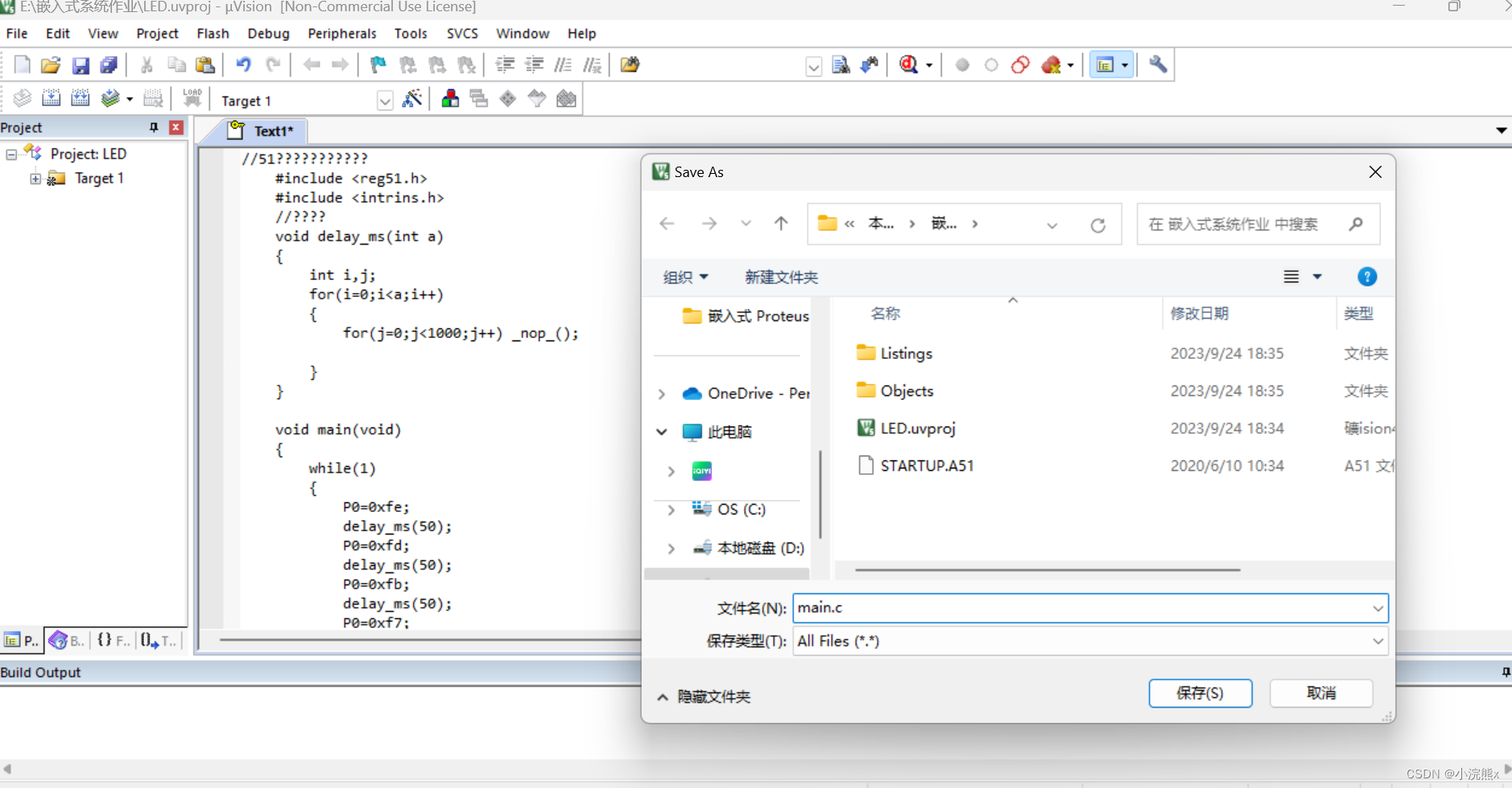

(2)点击保存按钮,再命名为main.c文件(一定要加.c后缀,不然就不是C文件了),再点击保存。

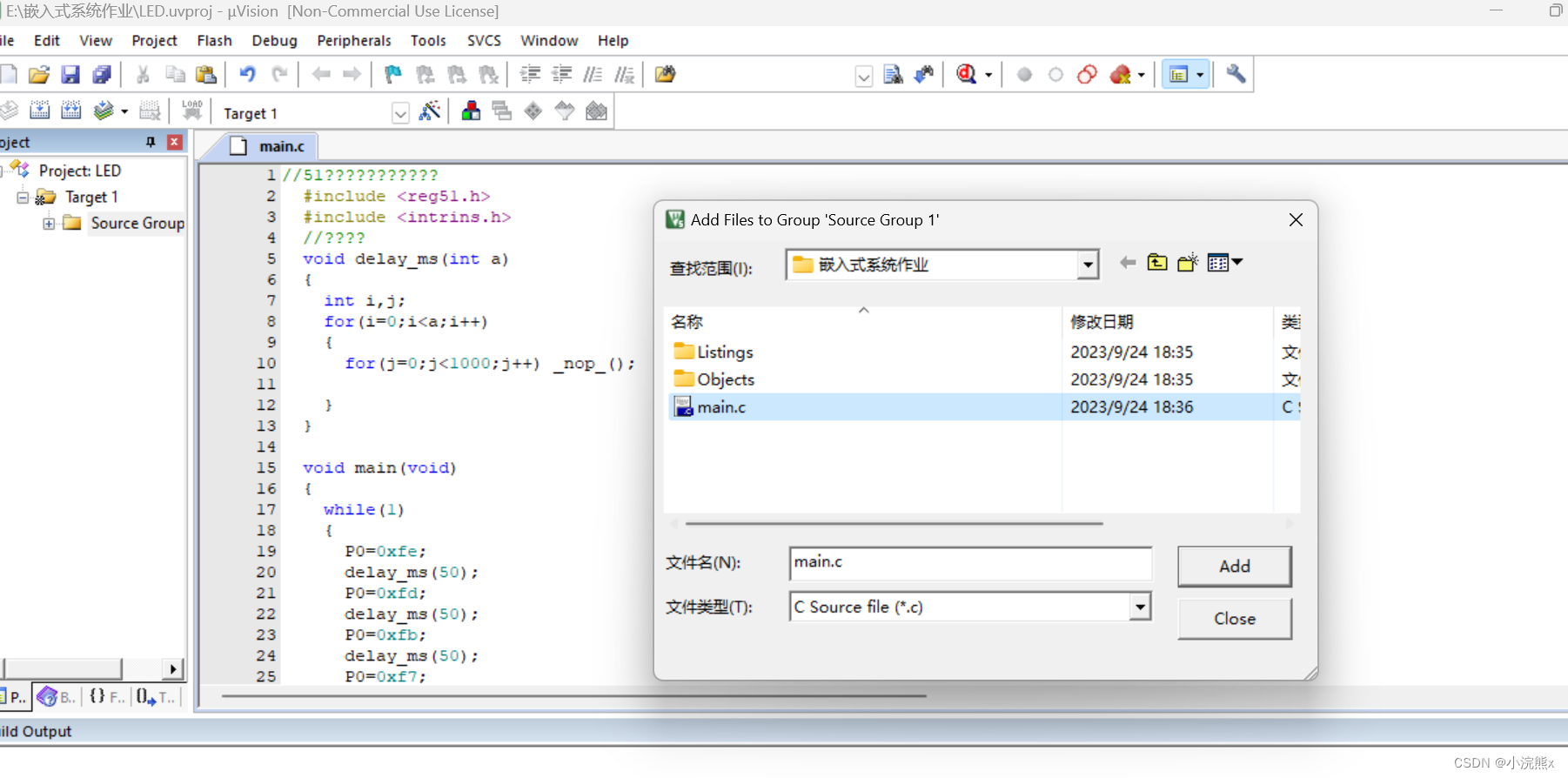

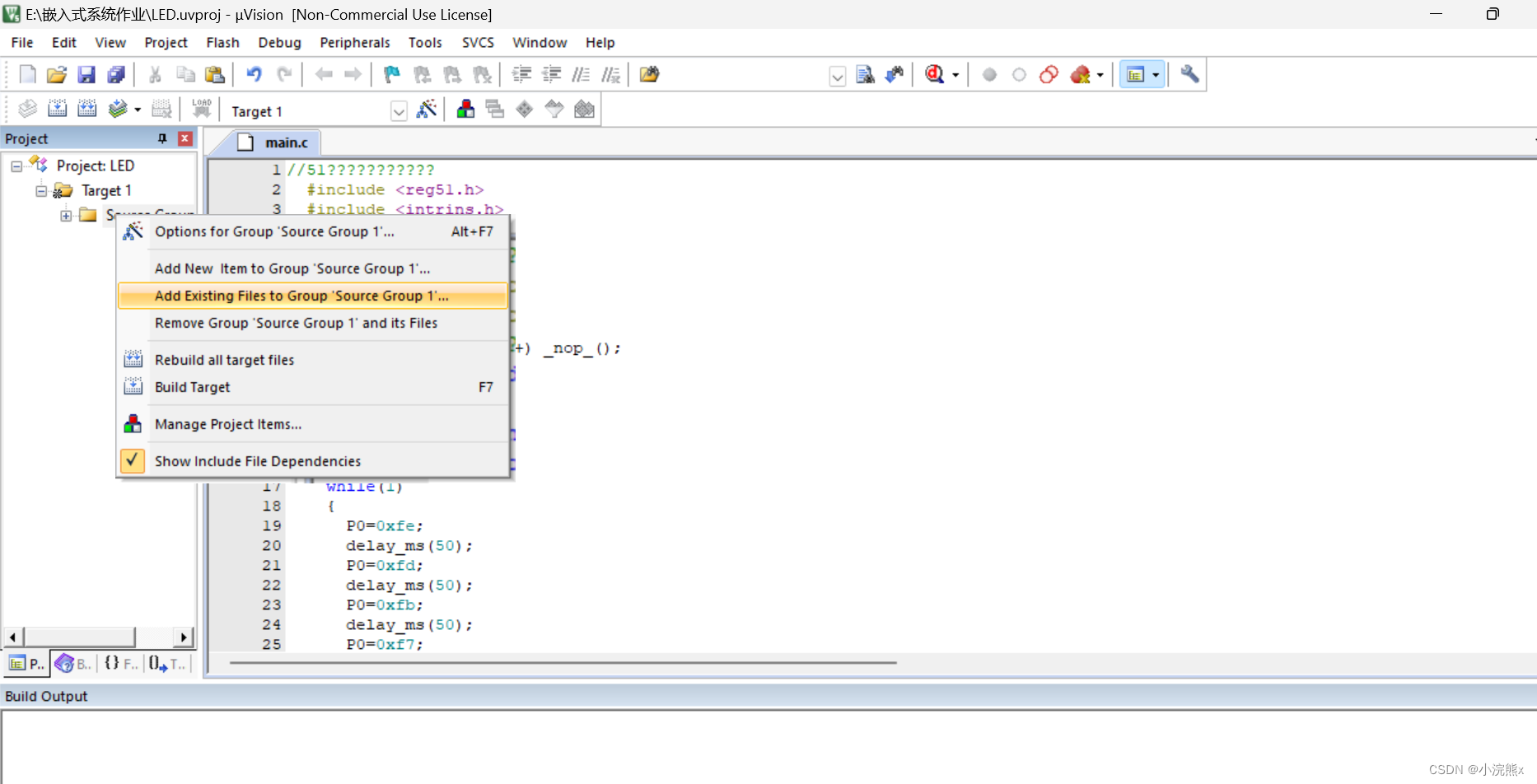

(3)右键点击 Source Group 1 ,再点击 Add Existing Files to Group “Source Group 1”…
(4)选中刚刚创建的 main.c 文件,并点击 Add 。

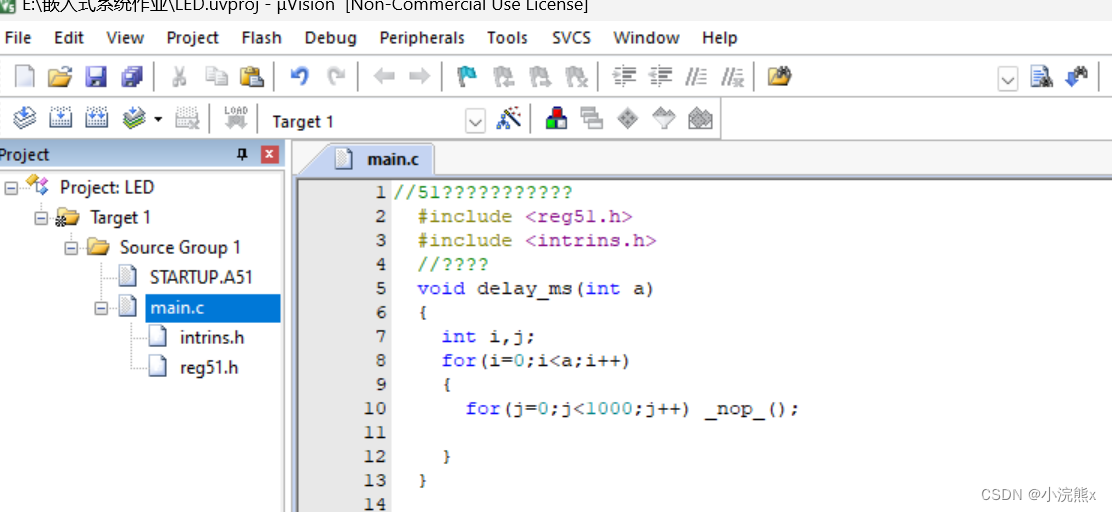

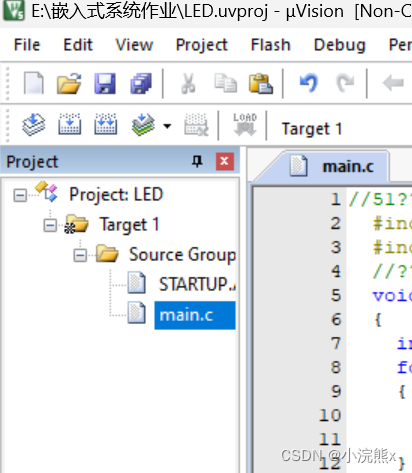

(5)可以看见 main.c 文件已经在 Source Group 1 目录下面了。
3)生成 .hex 文件

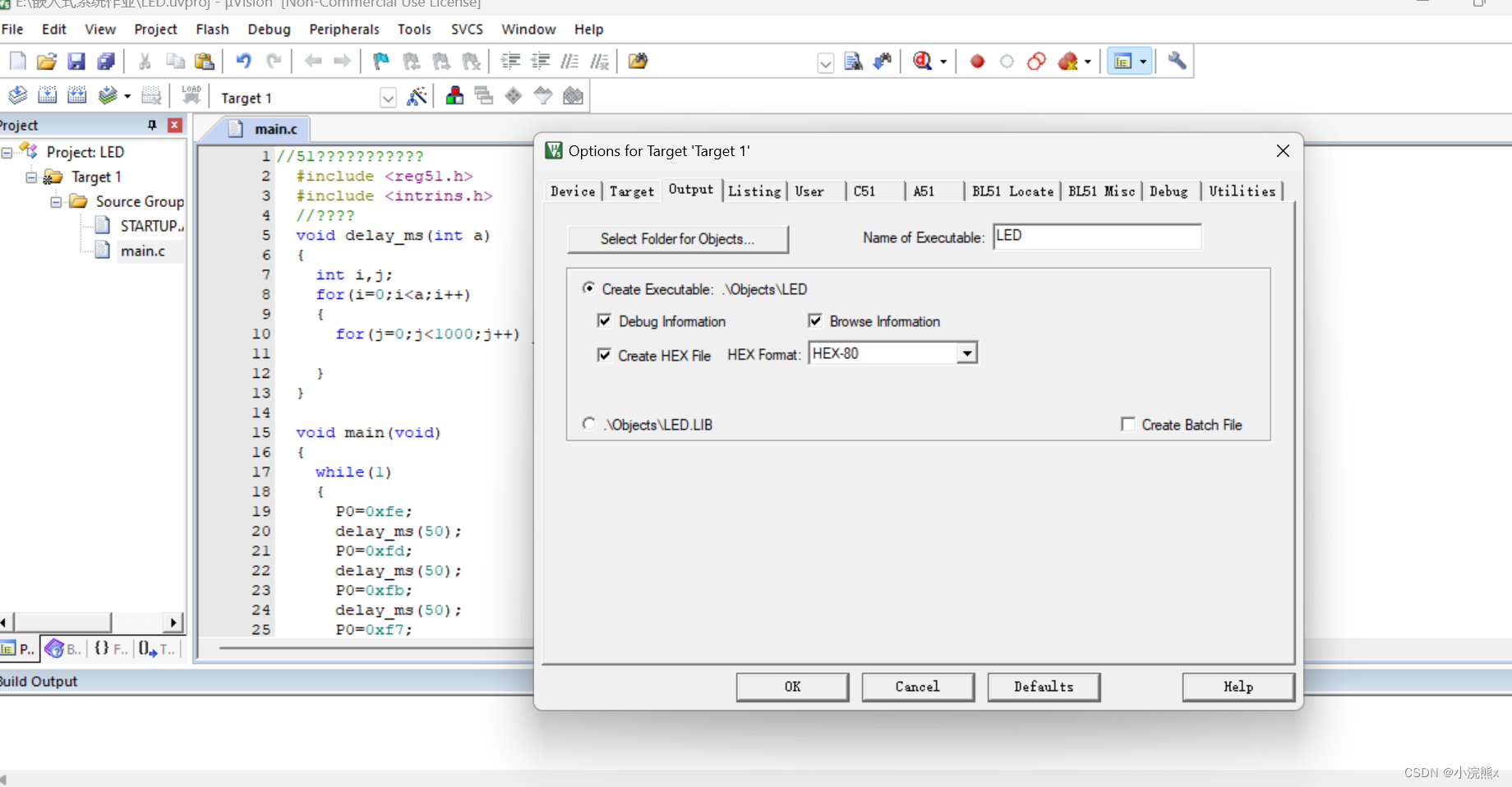

(1)点击魔法棒,在弹出的窗口内选择 Output ,再勾选 Create HEX File ,然后点击 OK。
(2)点击编译按钮,进行编译,编译成功并生成了两个头文件(这一步不可忽略,否则无法生成 .hex 文件)
3、开始仿真

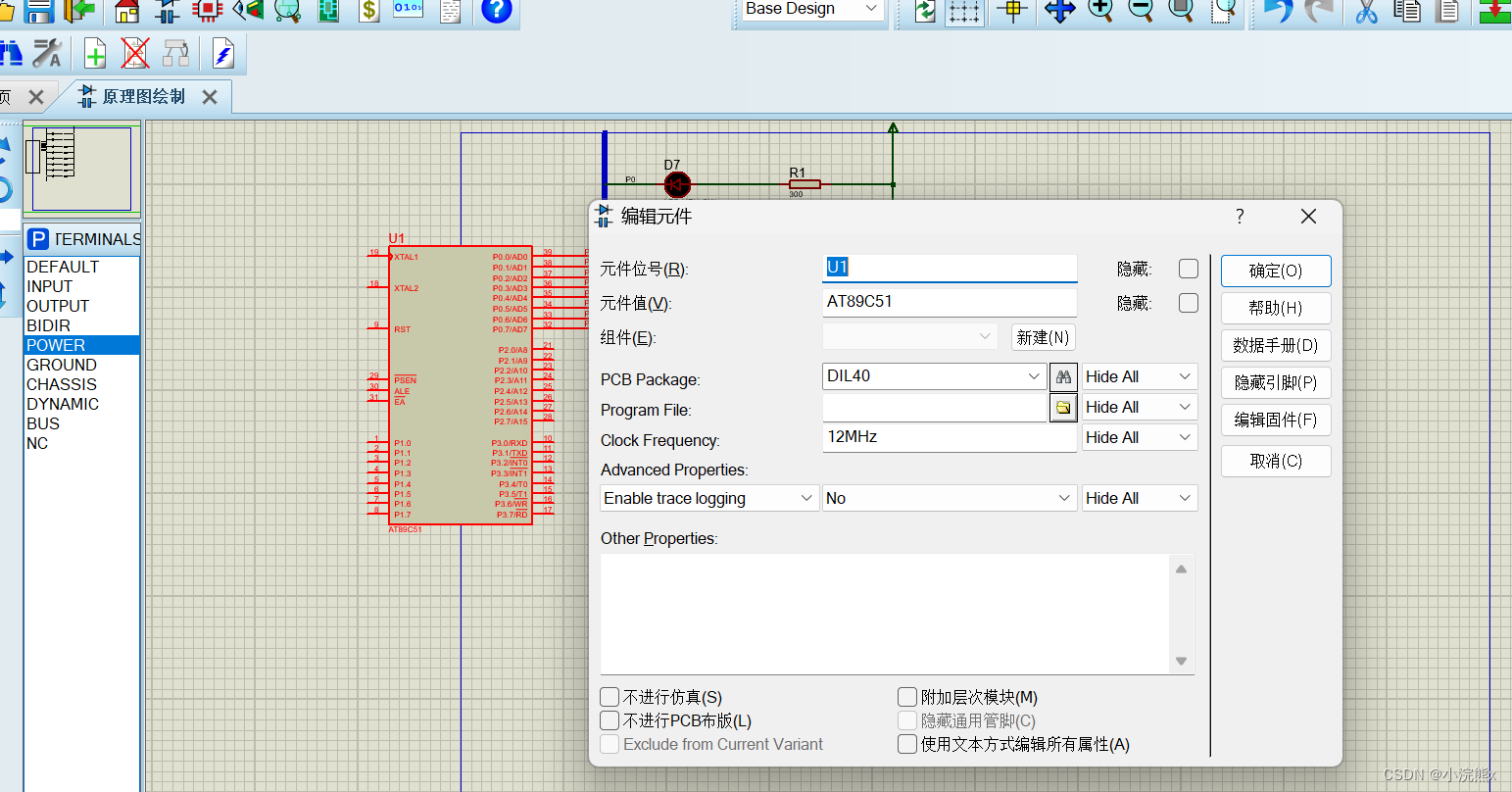

(1)回到Proteus软件的原理图内,双击 AT89C51 芯片后,在弹出的窗口的 Program File 一栏从刚才 keil 软件编译后的路径中添加 .hex 文件,再点击 OK 。
(2)点击调试按钮,开始仿真。

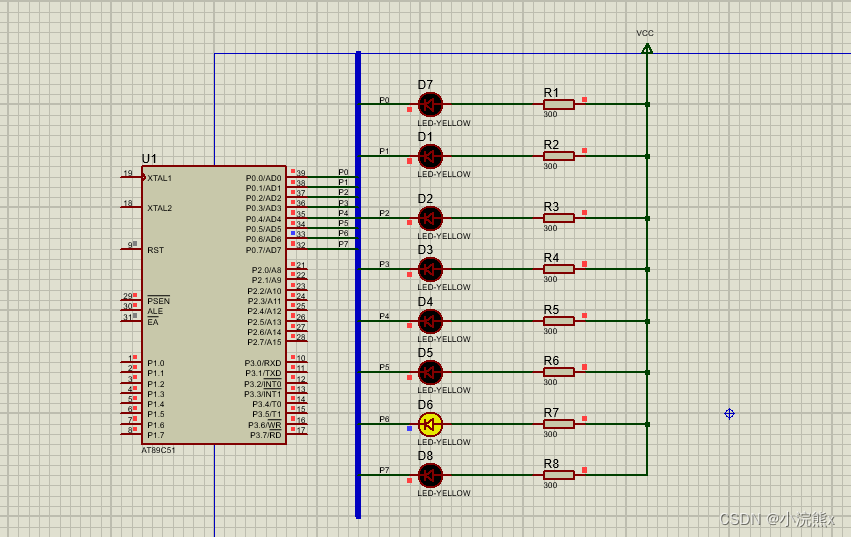

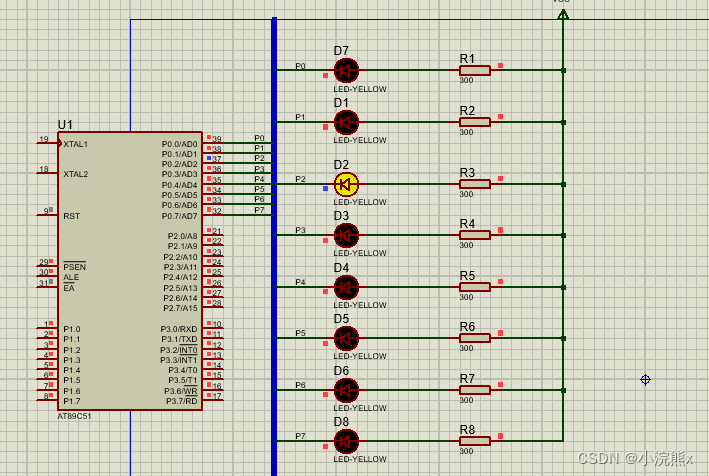

(3)仿真结果
