版本：Vivado2020.2（Vitis）

任务：通过自定义一个 LED 呼吸灯 IP核，来控制 PL 端 LED 实现呼吸灯效果，同时 PS 端可通过 AXI 接口来控制呼吸灯的开关和呼吸频率。

一、介绍

Vivado自定义IP核(IP Integrator)是Xilinx FPGA设计工具Vivado中的一项重要功能，它允许开发者创建、封装和复用自定义的硬件功能模块。

主要特点

模块化设计：将特定功能封装为独立IP核，便于复用
标准化接口：支持AXI、APB等标准接口协议
参数化配置：IP核可配置参数，适应不同应用场景
简化集成：通过IP Integrator图形化界面快速搭建系统

二、创建自定义IP核

1.创建IP管理工程

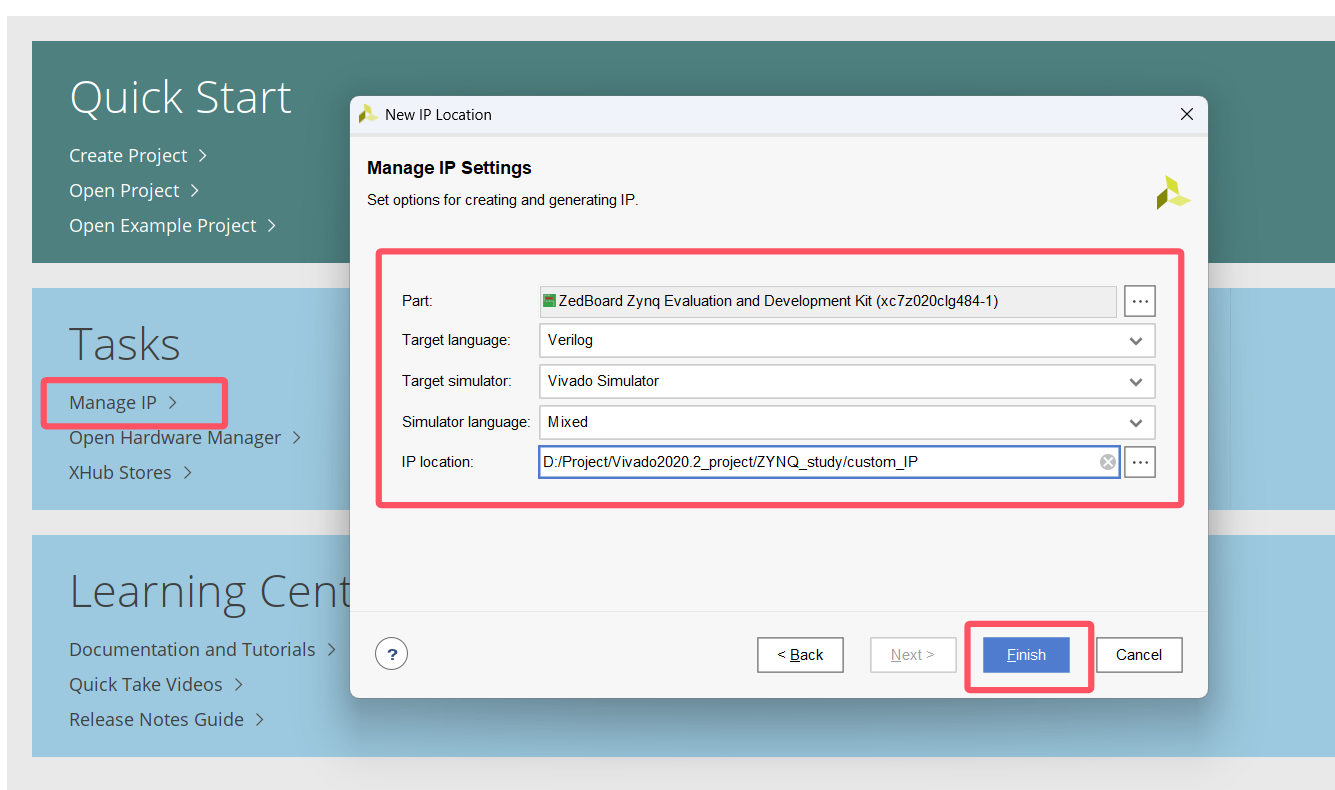

首先创建一个管理自定义IP的工程：打开 Vivado，进入 Vivado 界面后，点击 Tasks 栏中的 “Manage IP” 。在弹出的选项中选择 “New IP Location”，然后设置 Manage IP 核的属性，指定工程路径，路径为：F:/ZYNQ/ Embedded_Vitis/custom_ip，其它保持默认即可。点击“Finish”完成 Manage IP 工程的创建。注意，Part 一栏中设置开发板的型号，在后面的工程中可以重新指定，这里直接保持默认。

2.创建IP

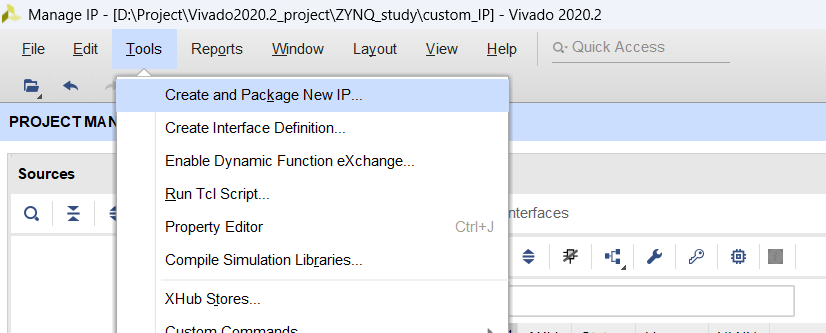

（1）创建一个新IP：点击菜单栏的“Tools”，选择“Create and Package New IP”。

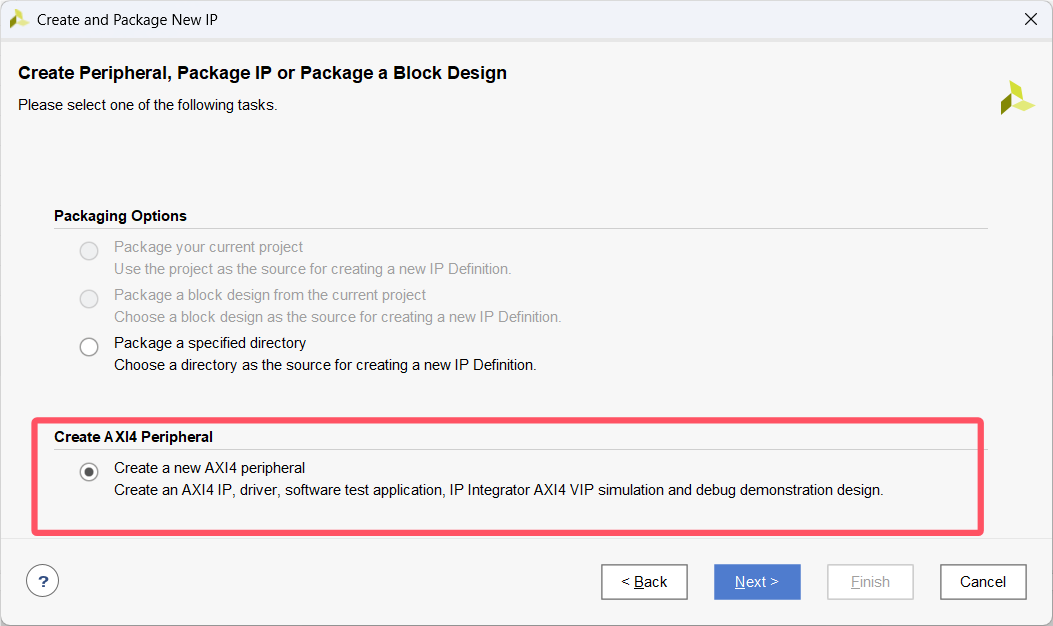

接下来选择封装 IP 或者创建一个带 AXI4 接口的 IP 核，因为 PL与 PS 端需通过 AXI 接口通信，这里选择创建一个带 AXI 接口的 IP 核，选中“Creat a new AXI4 peripheral”

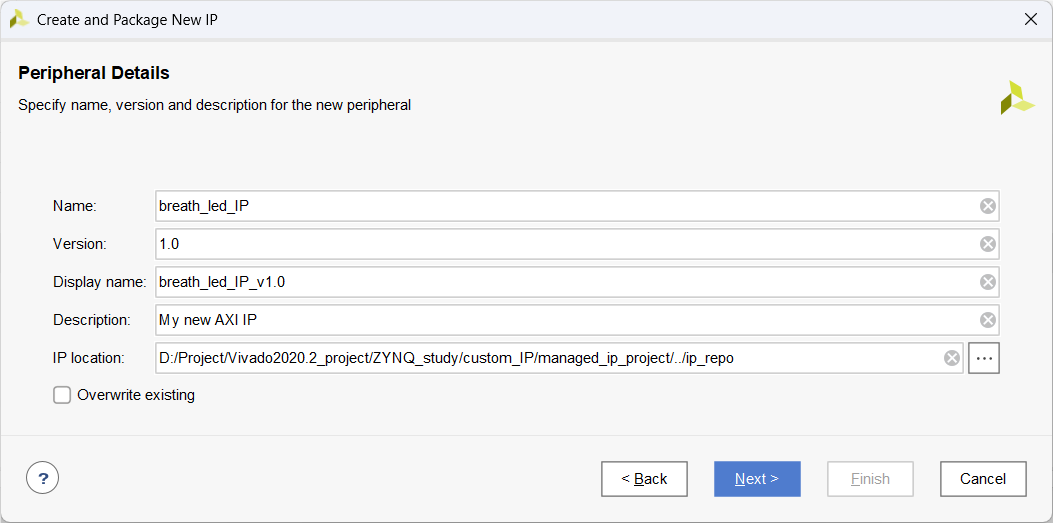

设置IP名称、版本、显示名称、描述、存放路径，这里直接设置名称其他保持默认即可，存放路径默认位于当前IP管理工程目录下。

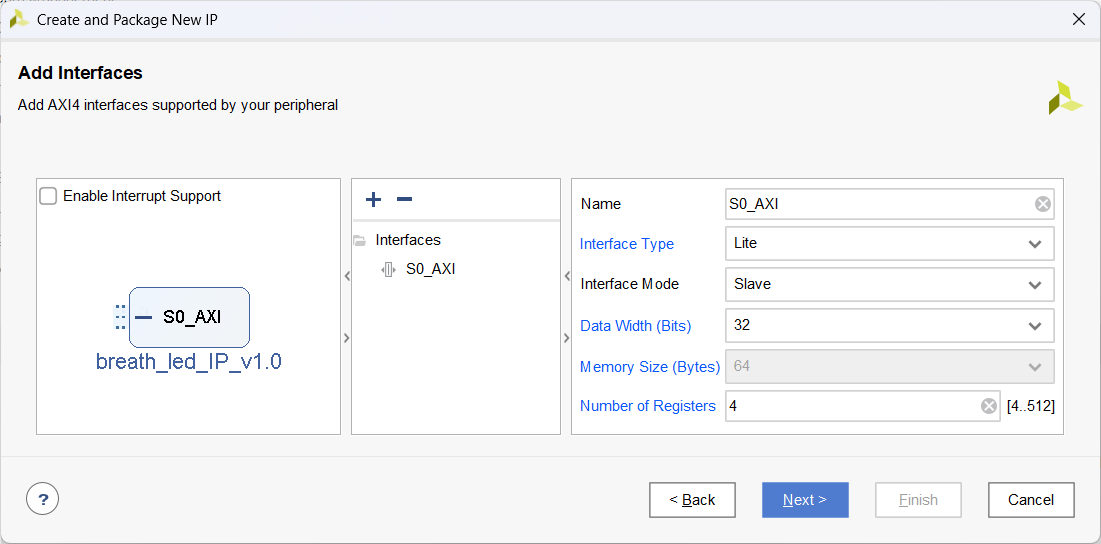

（2）AXI接口设置：

配置项	选项/值	说明
Name（名称）	S0_AXI	设置接口名称
Interface Type（接口类型）	Lite	Lite、Full 和 Stream三种接口类型可选： AXI4-Lite 接口是简化版的 AXI4 接口，用于较少数据量的存储映射通信；AXI4-Full 接口是高性能存储映射接口，用于较多数据量的存储映射通信；AXI4-Stream 用于高速数据流传输，非存储映射接口。本次实验只需少量数据的通信，因此接口类型选择 Lite 接口。
Interface Mode（接口模式）	Slave	接口模式有 Slave（从机）和 Master（主机）两种模式可选，AXI 协议是主机和从机通过“握手”的方式建立连接，这里选择默认的 Slave 接口模式。
Data Width （数据宽度）	32位	数据位宽保持默认，即 32 位位宽。
Memory Size （存储器大小）	不可设置	在 AXI4-Lite 接口模式下，该选项不可设置。
Number of Registers （寄存器数量）	默认值	配置寄存器的数量，在嵌入式软件如C代码中，可以通过读写这些寄存器的地址来控制 IP 核或获取 IP 核状态等操作。这里数量足够，保持默认。

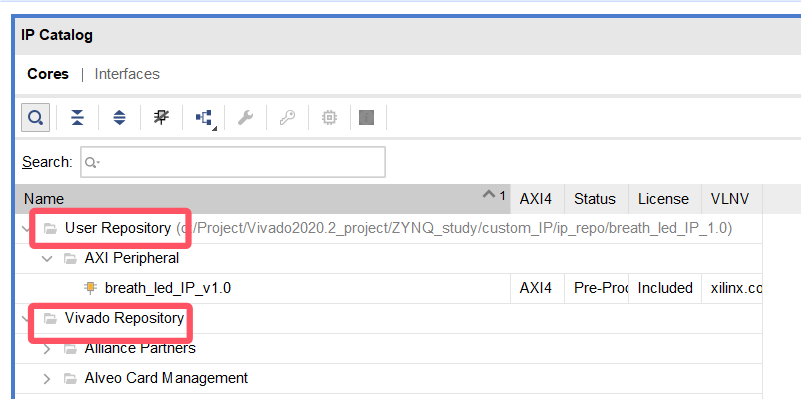

创建完成，可以在IP目录看到多了一个用户IP目录，下面是vivado自带的IP目录：

3.编辑IP

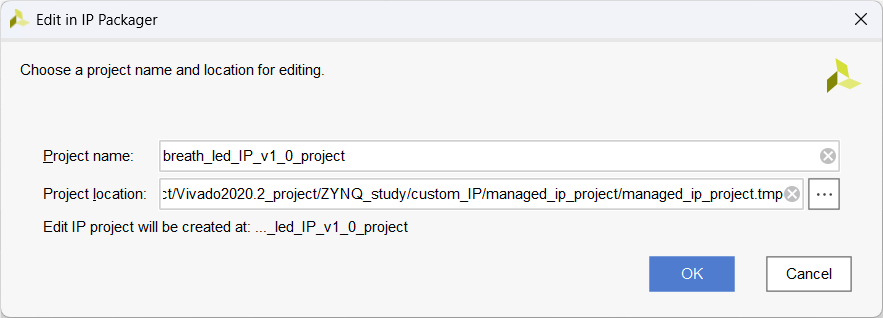

（1）操作如图所示，命名和工程路径保持默认即可。

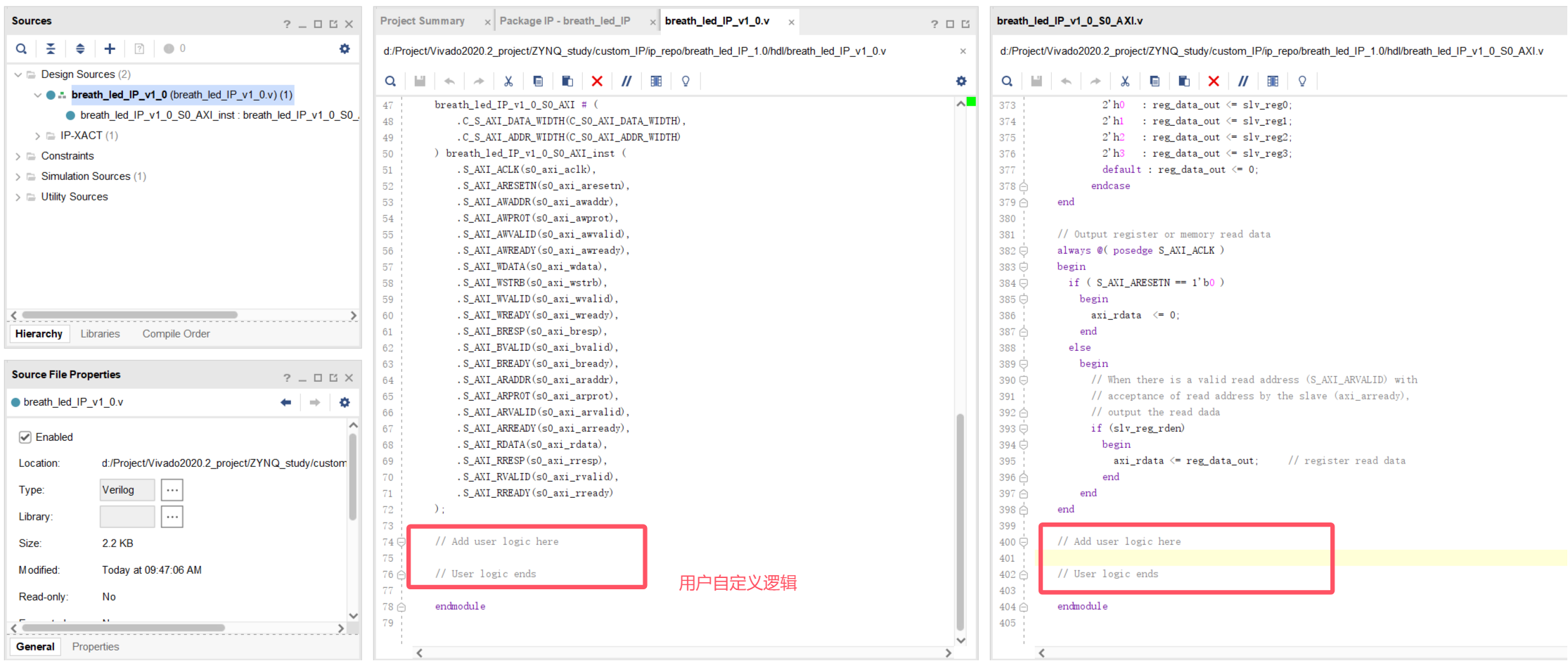

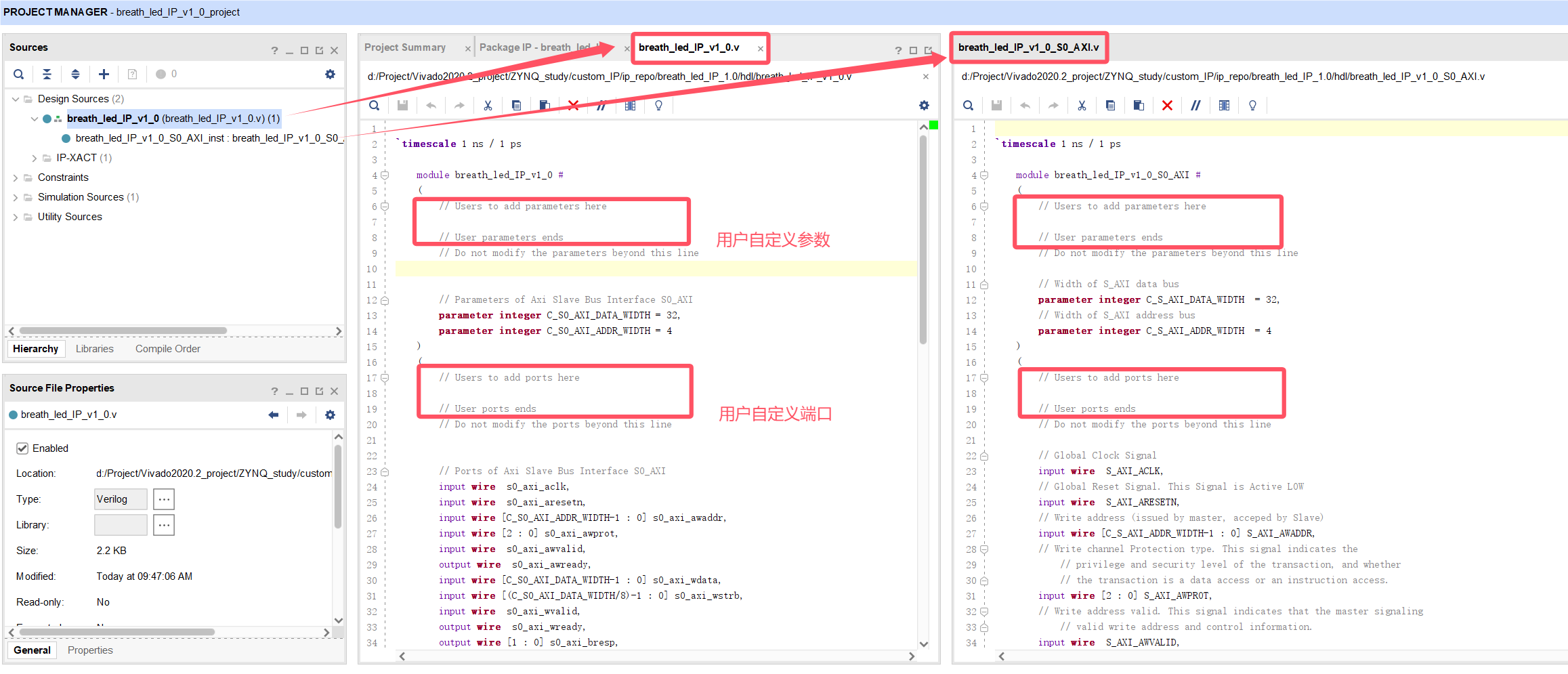

（2）进入IP工程后打开模块文件，顶层文件已经对 AXI 接口模块进行了例化，下面还有实现 AXI接口模块.

两个模块都可以根据用户需求进行自定义修改：包括自定义参数、端口、逻辑功能。需注意原有的代码不要修改，一般只进行功能添加。

也可以添加设计源文件编写自定义功能，再进行例化。

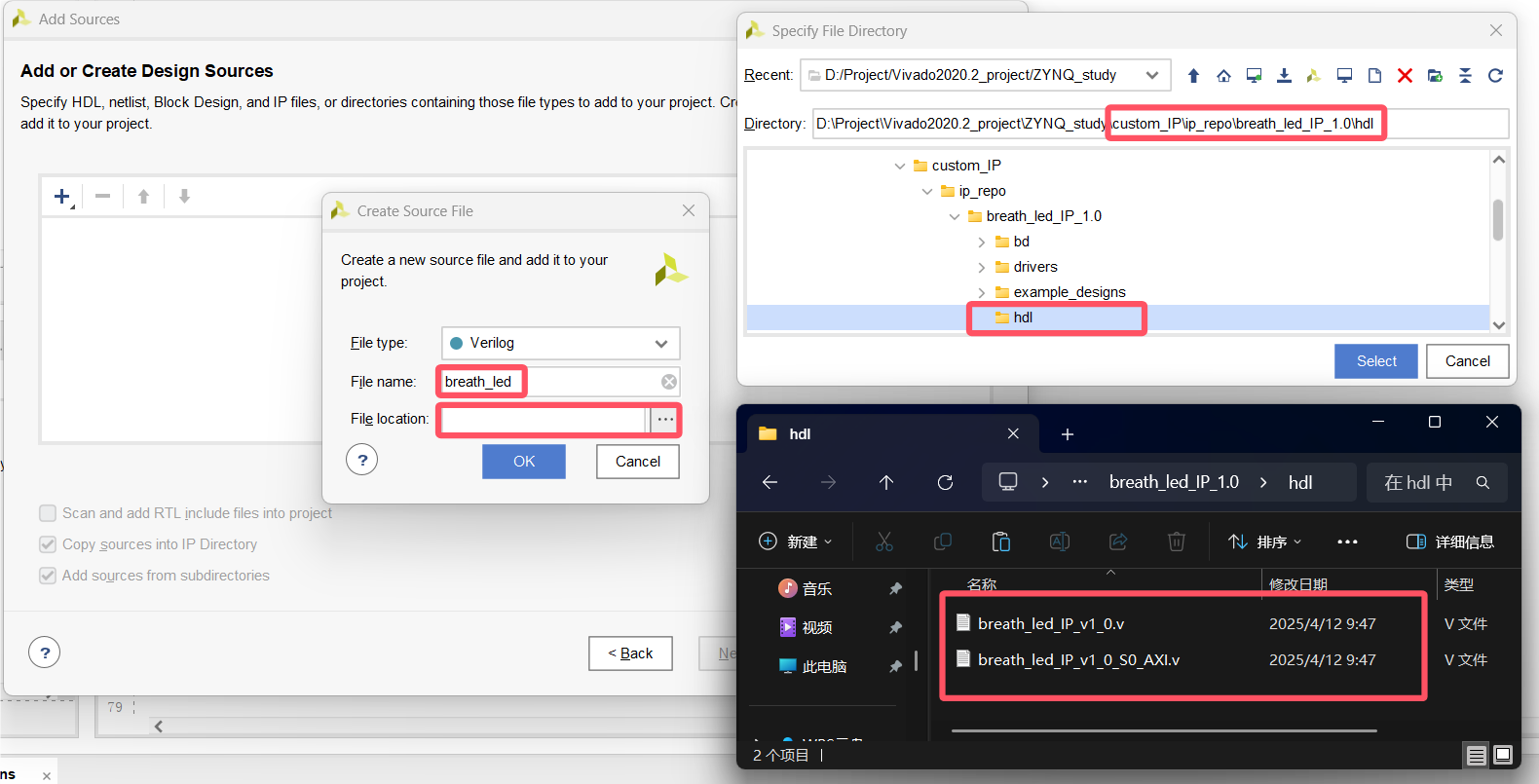

（2）直接新建一个设计源文件，以实现LED呼吸灯功能。存放路径在管理IP工程的目录下的一个名为hdl目录中（可以看到自带的顶层模块文件和 AXI 接口模块文件都存放在这里）

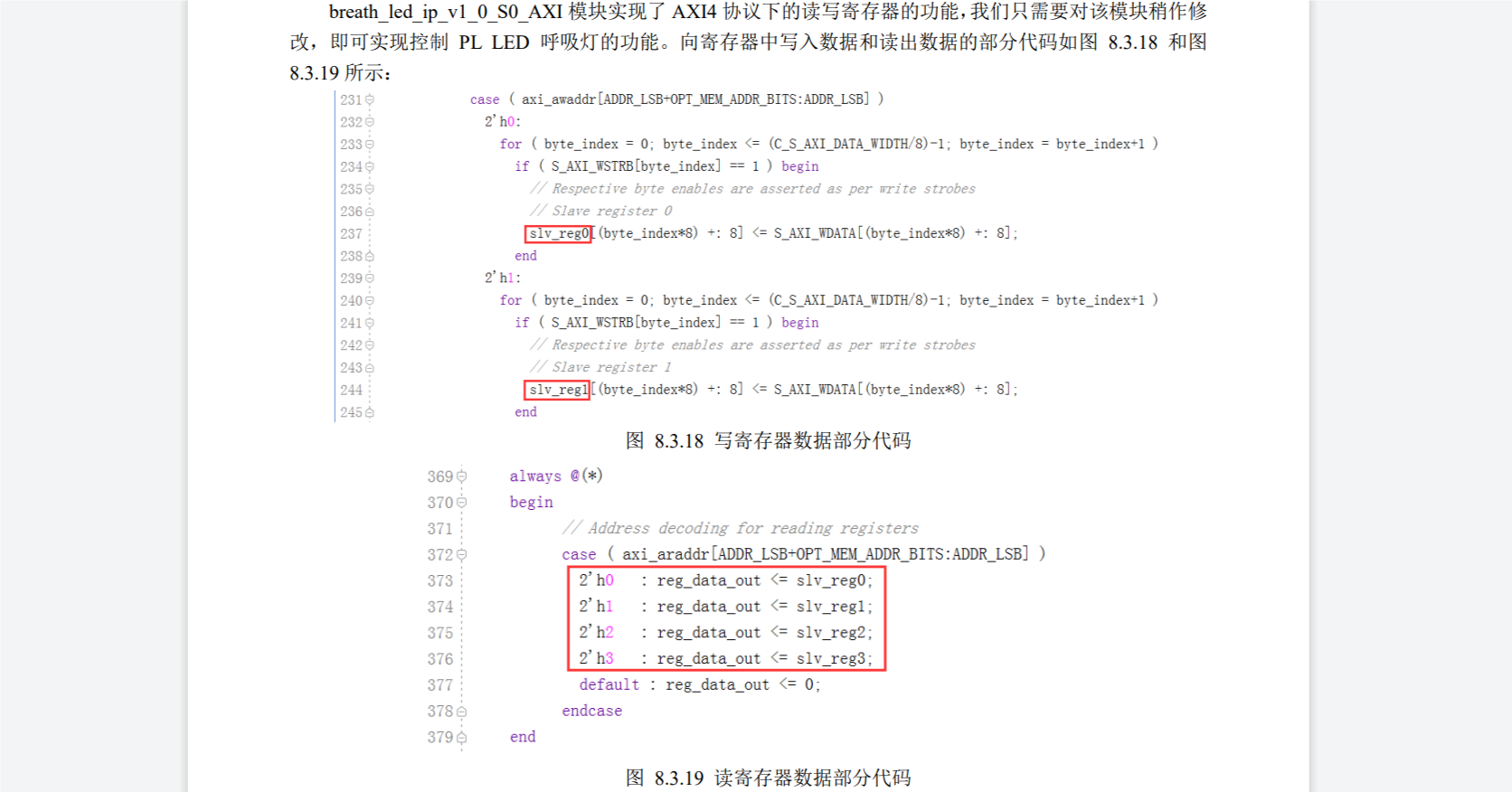

（3）设计好LED呼吸灯模块代码后（传送门：LED呼吸灯模块），将其例化到 AXI 接口模块中，并添加相应的自定义端口及参数，如图所示通过读写模块内寄存器对自定义IP进行控制，这些寄存器已经在前面步骤配置过。

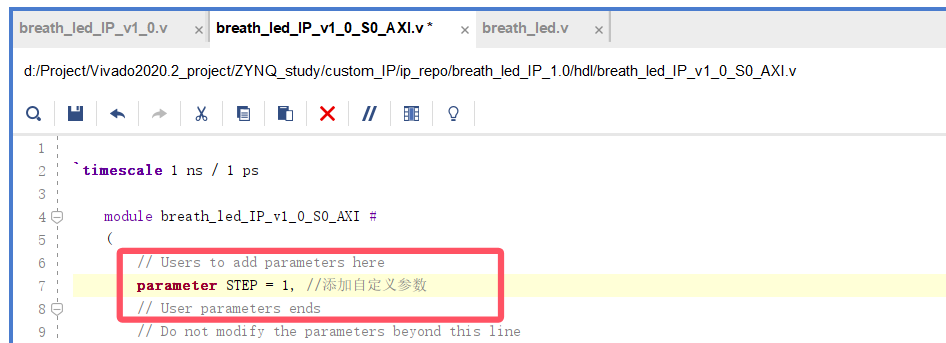

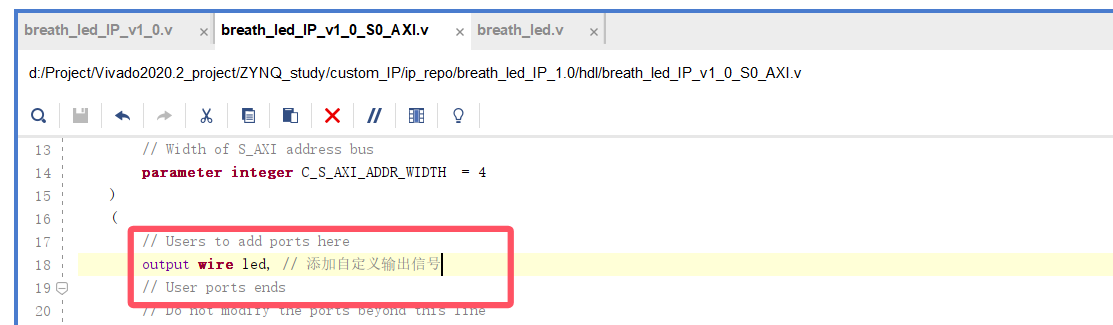

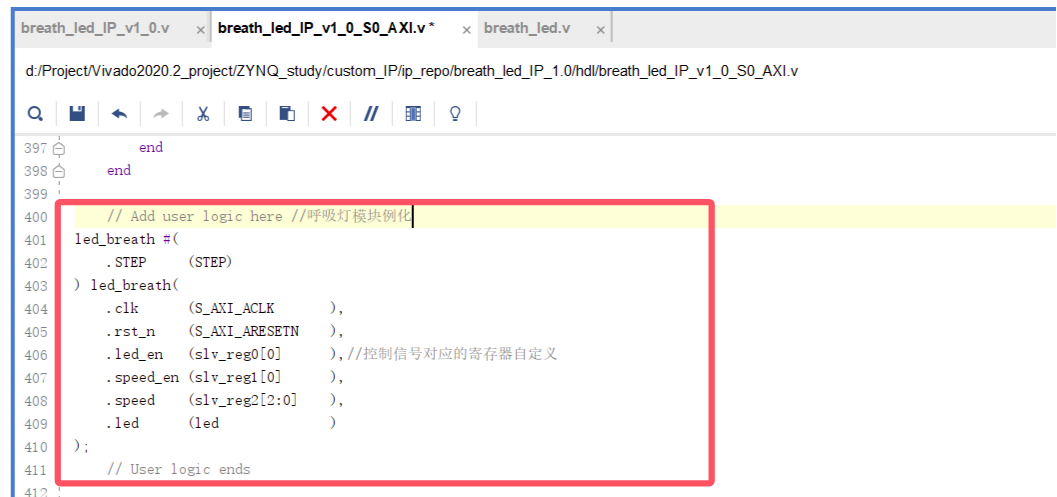

在 AXI 接口模块中例化自定义模块、添加输出端口、添加参数定义：

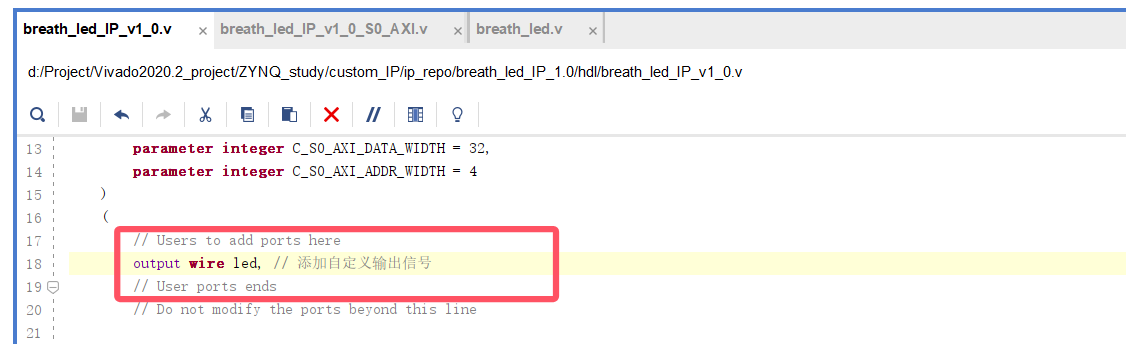

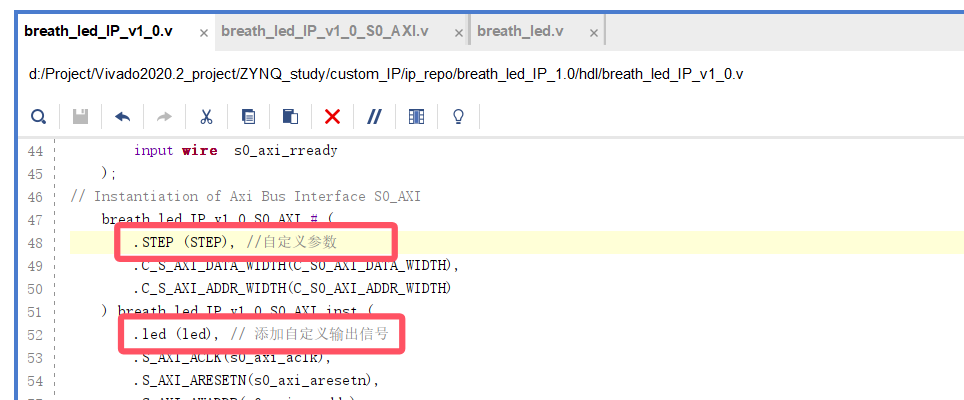

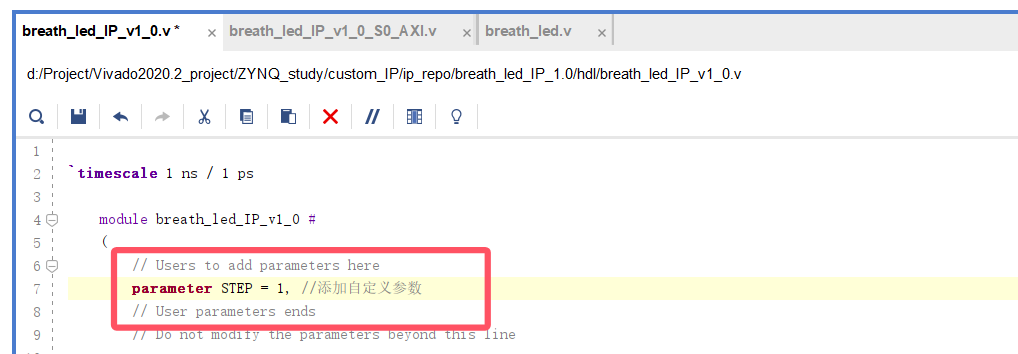

在顶层模块中补全模块例化端口及参数、添加自定义端口、添加参数定义：

（4）保存后进行综合、综合通过。

4.打包IP

（1）开始设置 IP 封装，将界面切换至 Package IP，如果关闭的话，可以通过 IP-XACT 界面下的 component.xml 重新打开。

首先是IP信息：名称、版本、显示名、描述、IP在目录（Categories），这里都保持默认。

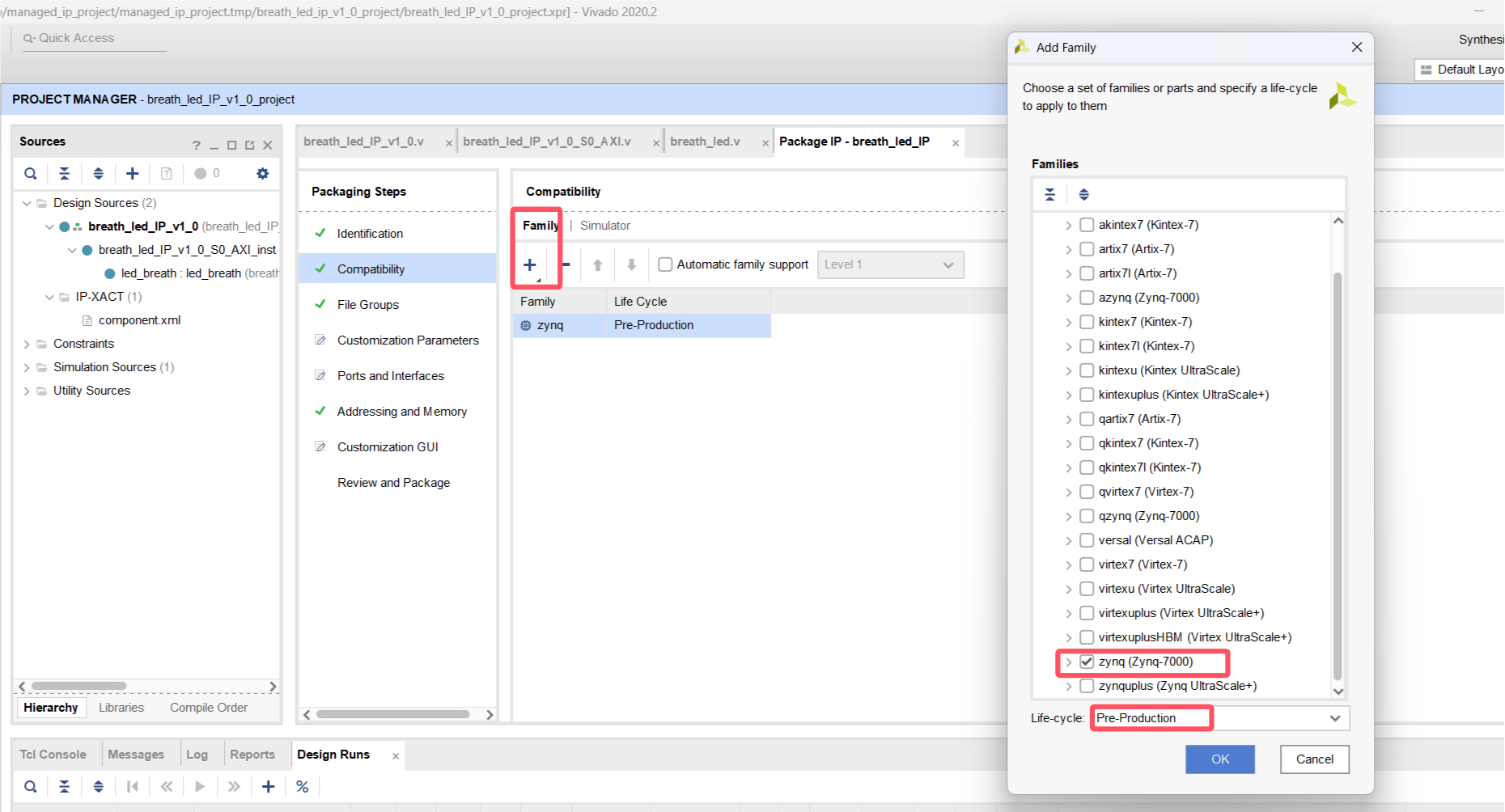

(2)第二栏添加IP支持芯片型号，点击 Family 一栏下的“+”图标，选择“Add Family Explicitly”这里勾选“zynq(zynq-7000)”，表示该 IP 核支持 zynq 器件。Life-cycle 当前IP产品生命周期，这里选择“Pre-Production”（不知道有什么用）。如图所示因为之前添加过了所以已经显示有ZYNQ系列了。

（3）配置参数栏：点击界面上的“Merge Changes from Gile Groups Wizard”，如下图所示：

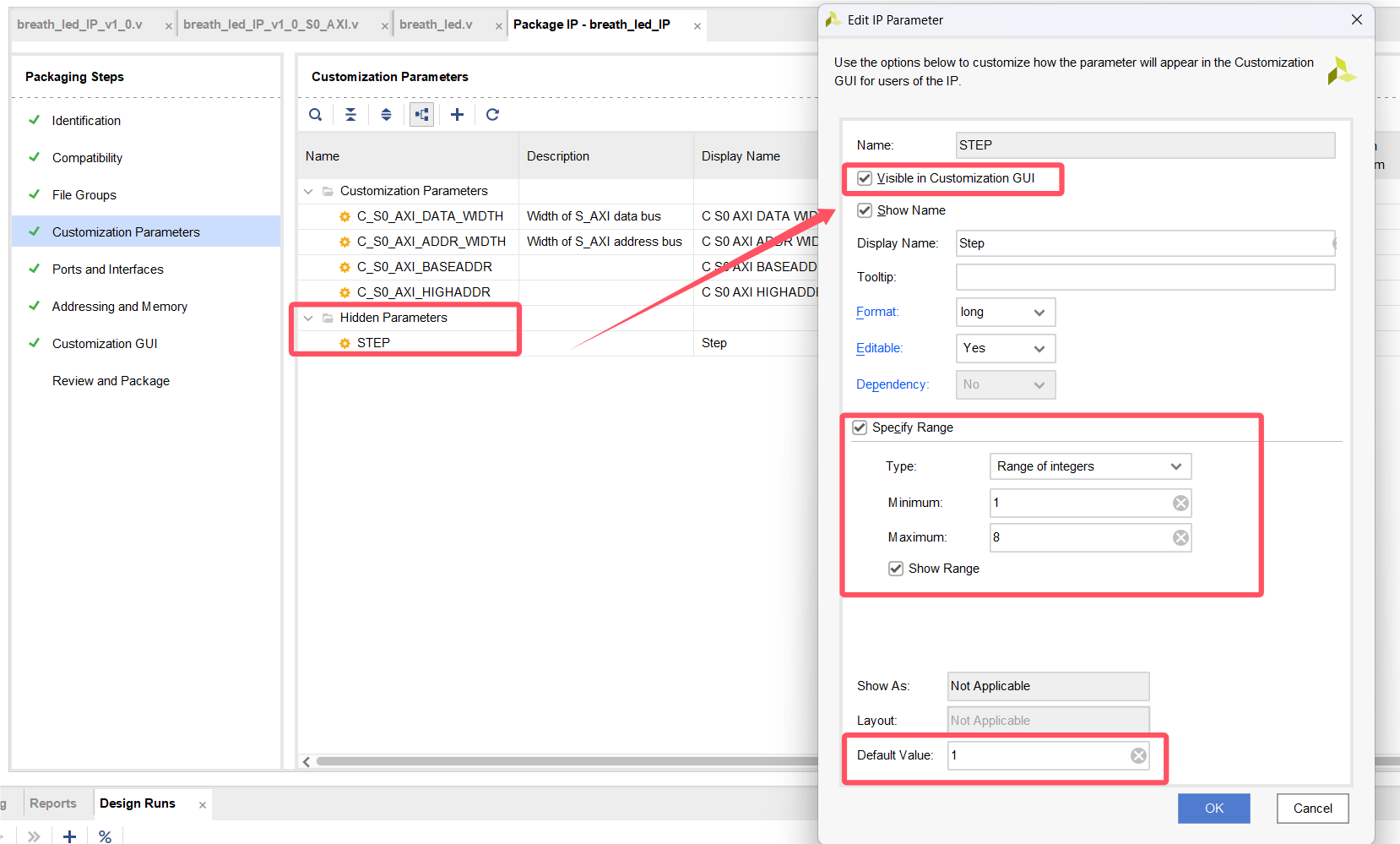

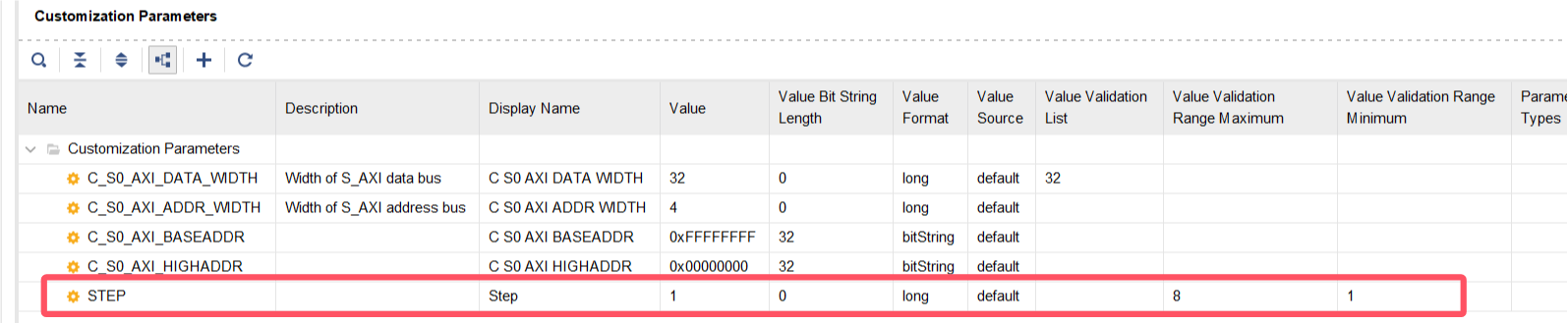

然后会出现自定义参数栏，双击配置，弹出页面勾选“Visible in Customization GUI”，将此参数显示在 GUI 参数界面中； Format 格式“long”；勾选“Specify Range”来设定此参数范围。将 Type 改为“Range of integers”，范围和默认值根据自己模块参数设置，点击“OK”。（之后参数将移动到上面一栏的参数中）

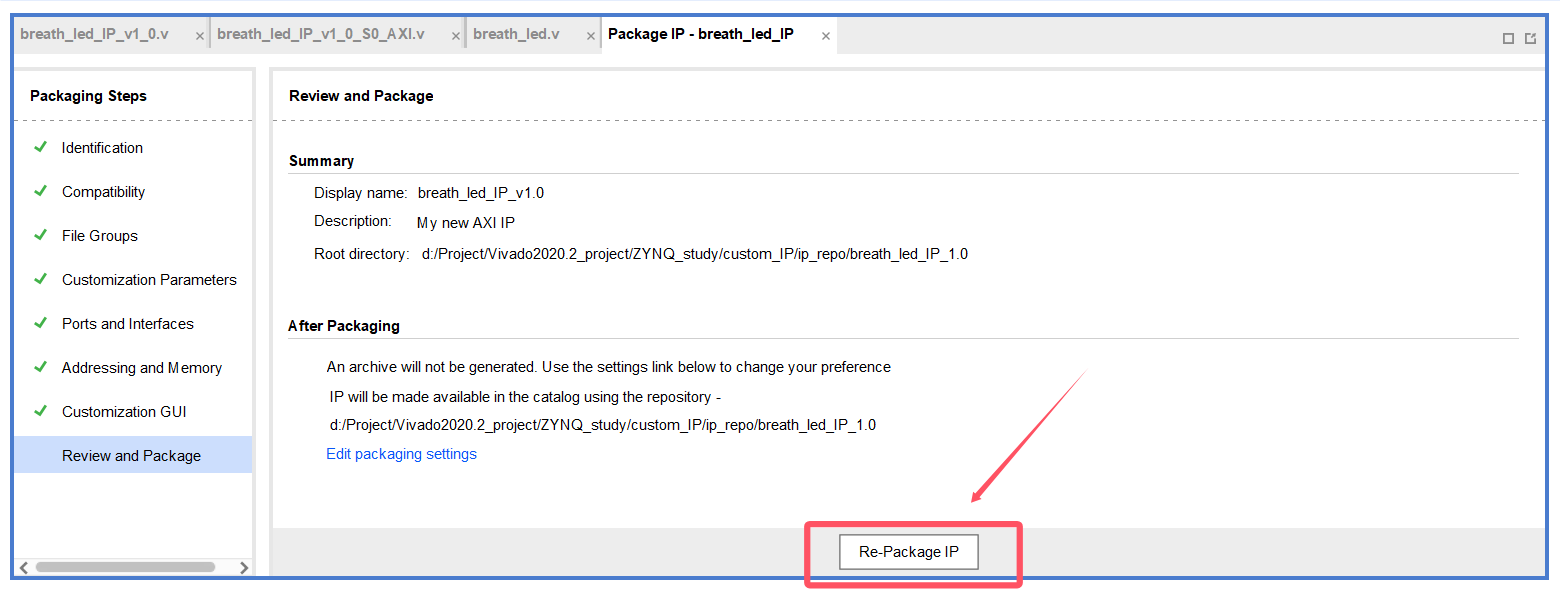

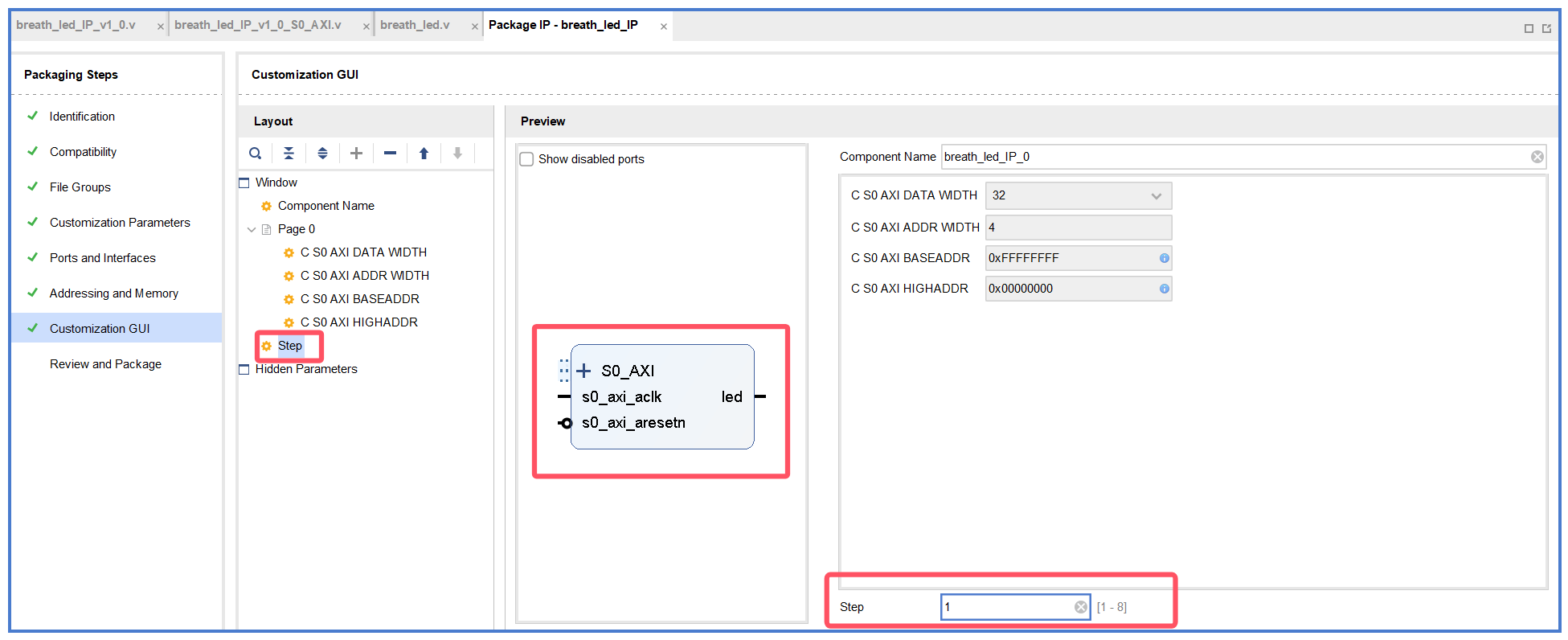

（4）在GUI一栏中就可以预览IP了：包括端口、参数。最后点击打包IP按钮进行封装。成功后就可以关闭工程界面了。

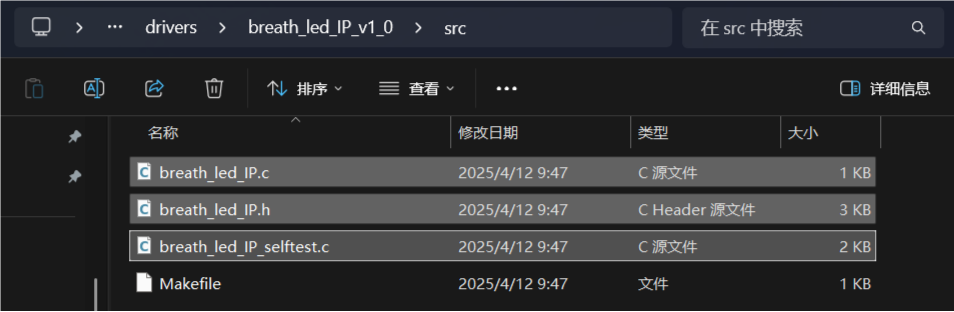

（5）IP 封装完成后，在 IP 所在路径:（...\custom_ip\ip_repo\breath_led_ip_1.0\drivers\breath_led_ip_v1_0\src）目录下，Vivado 软件会自动生成.c 和.h 文件，方便在 Vitis 软件中对 IP 核进行操作，如下图所示：

注意 : 在Vitis 开发环境下，上图中 Makefile 文件里的语句是需要修改的，如果不修改，当包含该 IP 的硬件（xsa）文件导出到 vitis 后，对 vitis 工程进行编译就会报错，报错信息为“xxx.h: No such file or directory”。因此需要在使用该 IP 前完成修改: Makefile 修改方法

5.使用IP

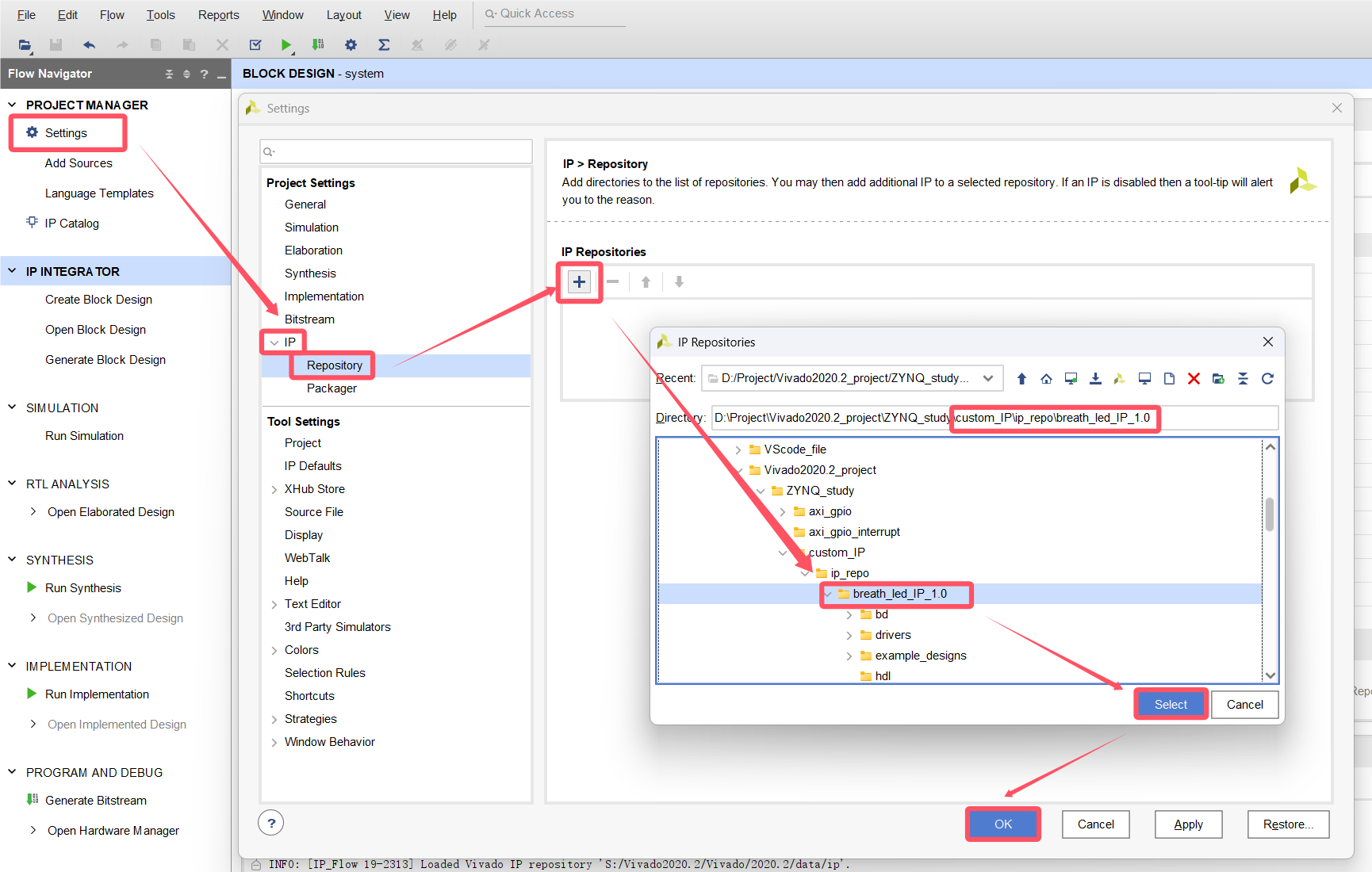

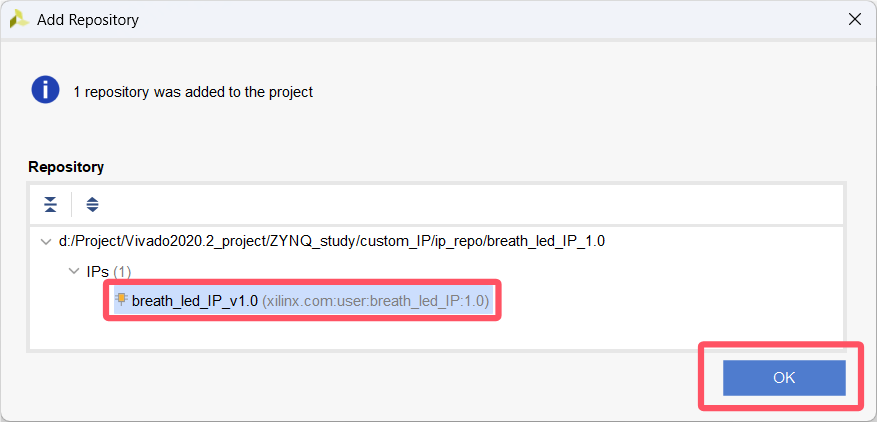

创建完成后，在工程中添加IP目录中是没有自定义IP的，需要手动进行关联：

途中勾选需要添加的IP，最后点击OK。

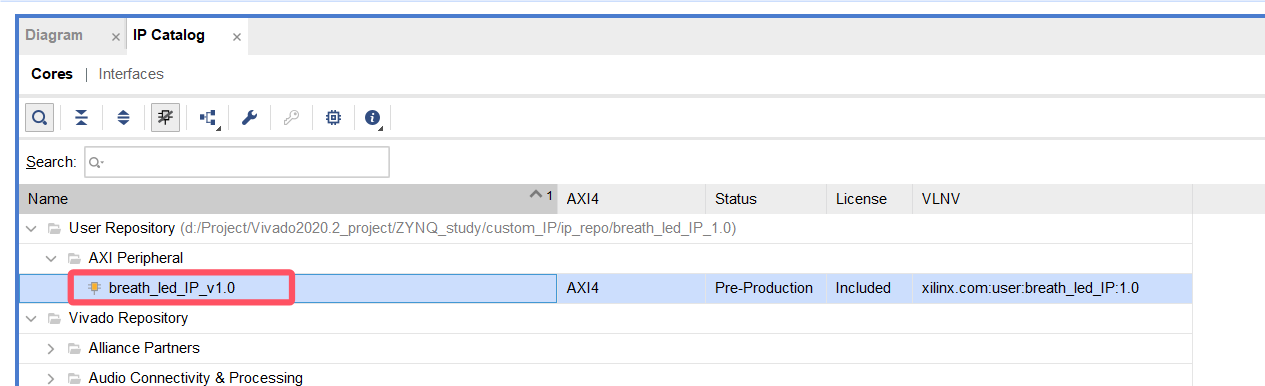

最后就能在IP目录里面找到自定义的IP进行使用了，需要修改IP也可以直接右键进行编辑IP。

三、硬件设计

注意： IP 在 PL 端实现的，LED是通过 IP 直接控制的，LED不属于GPIO。

（1）ZYNQ 的配置需要注意使用到了AXI协议接口，PL端时钟接口、复位接口都需要保留，此外的一些配置不再赘述，如Bank电压、UART串口配置（用于debug）等等。

（2）如图所示为自定义的 LED 呼吸灯 IP 配置，可以设置默认参数。

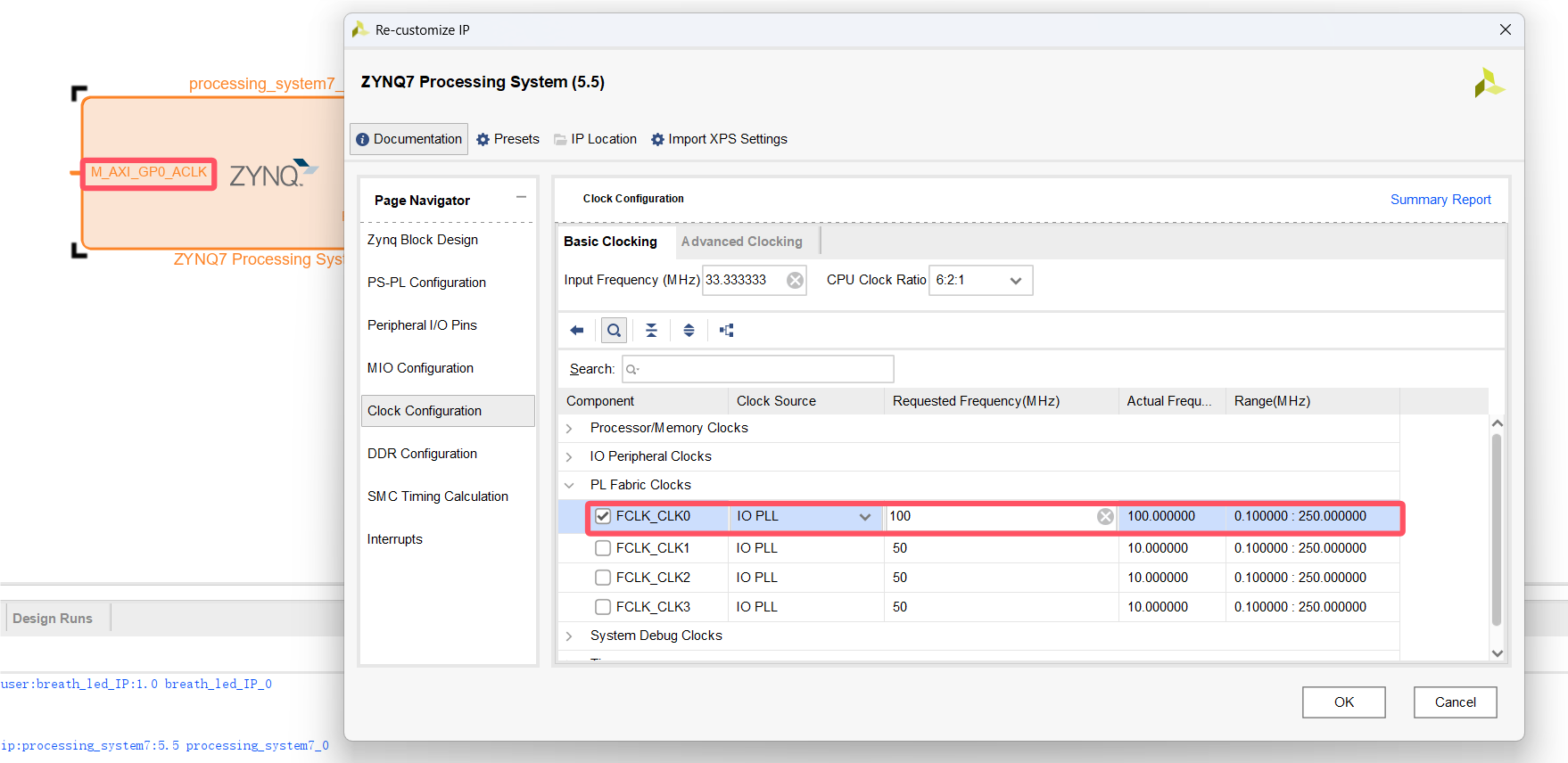

（3）PS端输出给PL端的时钟（M_AXI_GP0_ACLK）根据IP的时钟要求进行设置，本次选着PLL产生的100MHz时钟以驱动PL端IP。

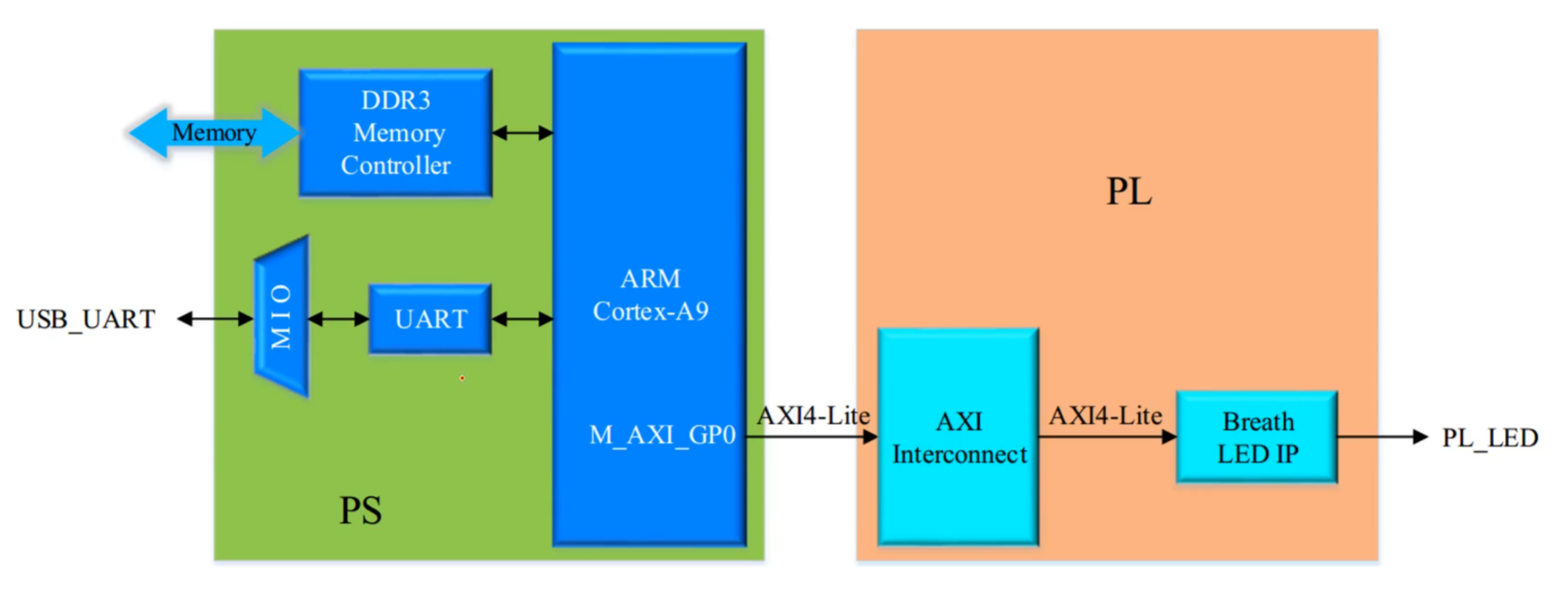

（4）最后整体 bd 设计部分如图所示：设计检查、Generate Output Products、 Create HDL Wrapper、管脚约束、Gnerate Bitstream、Export Hardware（包含比特流文件）、启动Vitis

四、软件设计

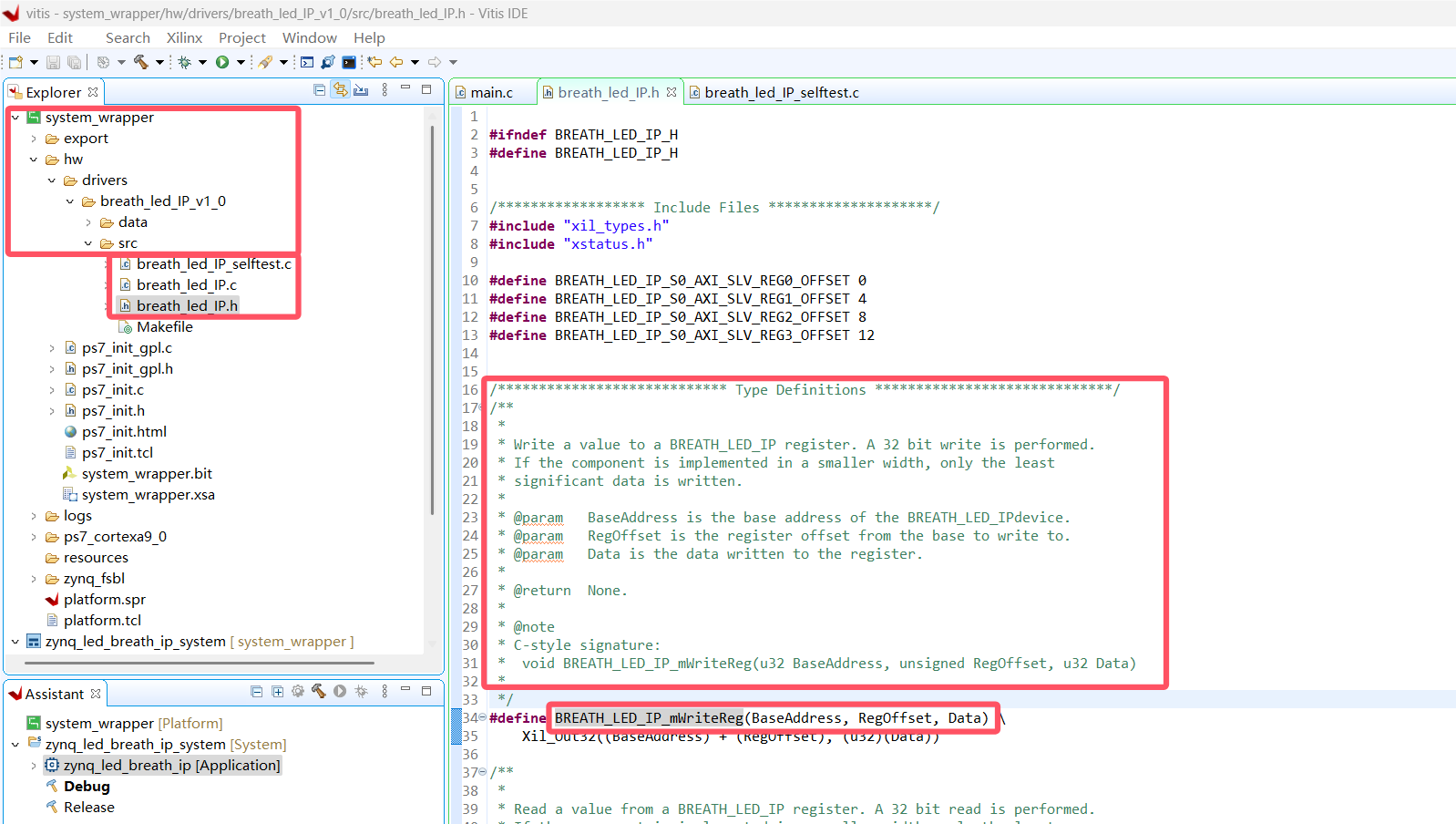

因为需要对自定义IP的寄存器进行读写,实现控制效果,使用到的读写函数在图示目录下查看，在头文件可以看到写寄存器函数定义（其他函数定义也在里面），设计时通过定义的读写函数对寄存器进行操作。

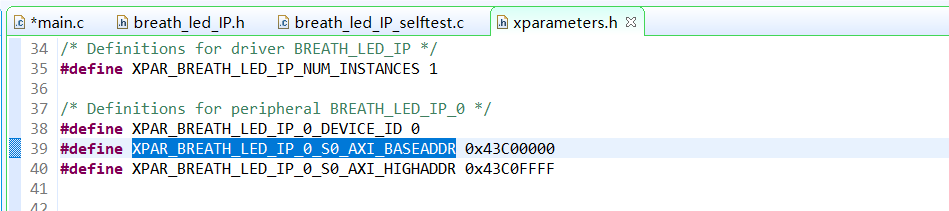

自定义 IP 的各寄存器地址偏移量在上述的头文件可以看到，而 IP 的基地址可以在"xparameters.h"中查找到，如图所示：

宏定义控制信号寄存器偏移量时，需要和前面的硬件设计向对应：slv_reg0第0位控制LED灯开启和关闭、slv_reg1第0位控制设置呼吸灯速率的使能，slv_reg2第3位设置呼吸灯速率。

#include "breath_led_IP.h"  //自定义IP头文件（包含对IP寄存器进行读写的函数）
#include "xil_printf.h"
#include "xparameters.h"
#include "sleep.h"

//======================用户自定义宏======================//

#define LED_IP		XPAR_BREATH_LED_IP_0_S0_AXI_BASEADDR //宏定义breath_led_IP寄存器基地址

#define LED_EN		BREATH_LED_IP_S0_AXI_SLV_REG0_OFFSET //宏定义led_en  对应寄存器(slv_reg0)地址偏移量
#define SPEED_EN	BREATH_LED_IP_S0_AXI_SLV_REG1_OFFSET //宏定义speed_en对应寄存器(slv_reg1)地址偏移量
#define SPEED		BREATH_LED_IP_S0_AXI_SLV_REG2_OFFSET //宏定义speed   对应寄存器(slv_reg2)地址偏移量

//======================主函数======================//
int main()
{
	u32 speed = 0x0;

	xil_printf("LED Breath IP Test! \r\n");

	BREATH_LED_IP_mWriteReg(LED_IP, LED_EN, 0x1); //打开LED呼吸灯

	for (int i=0 ; i<8 ; i++)  //每两秒切换一次速率并串口打印
	{
		BREATH_LED_IP_mWriteReg(LED_IP, SPEED_EN, 0x1); //使能呼吸灯速率设置
		BREATH_LED_IP_mWriteReg(LED_IP, SPEED,  speed); //设置LED呼吸速率
		BREATH_LED_IP_mWriteReg(LED_IP, SPEED_EN, 0x0); //屏蔽呼吸灯速率设置
		speed += 0x1;
		xil_printf("Current Speed: %d\r\n",
				BREATH_LED_IP_mReadReg(LED_IP, SPEED)); //打印呼吸灯当前速率
		sleep(2);//延时2s
	}

	BREATH_LED_IP_mWriteReg(LED_IP, LED_EN,   0x0);	//关闭LED呼吸灯

	return 0;
}
