0.96寸OLED模块4针与7针

目录

模块是一个单屏+PCB板子组成的显示屏    这种OLED屏幕模块通常用于嵌入式系统和小型电子设备中，可以显示文本、图像和其他类型的信息。都需要自己开发即可、由于其小尺寸和低功耗，它们也常用于智能手表、健身器械、健康追踪器、工业设备、电子便携式设备中。

---

0.96寸4针/7针/6针OLED模块

1、0.96 寸OLED 有白光、蓝光、黄蓝双色、三种颜色可选；在这里特别注意的是  其中黄蓝双色屏是 上1/4部分为黄光，下3/4 为蓝；而且是固定区域显示固定颜色，颜色和显示区域均不能修改；白光则为纯白，也就是黑底白字；蓝色则为纯蓝，也就是黑底蓝字。

 2、分辨率为128*64点阵

 3、4针模块通常使用SPI或I2C接口进行通信  6针/7针SPI接口

 4、驱动芯片1306  屏自带芯片 只需用例子正常驱动即可

  以下为原理图参考

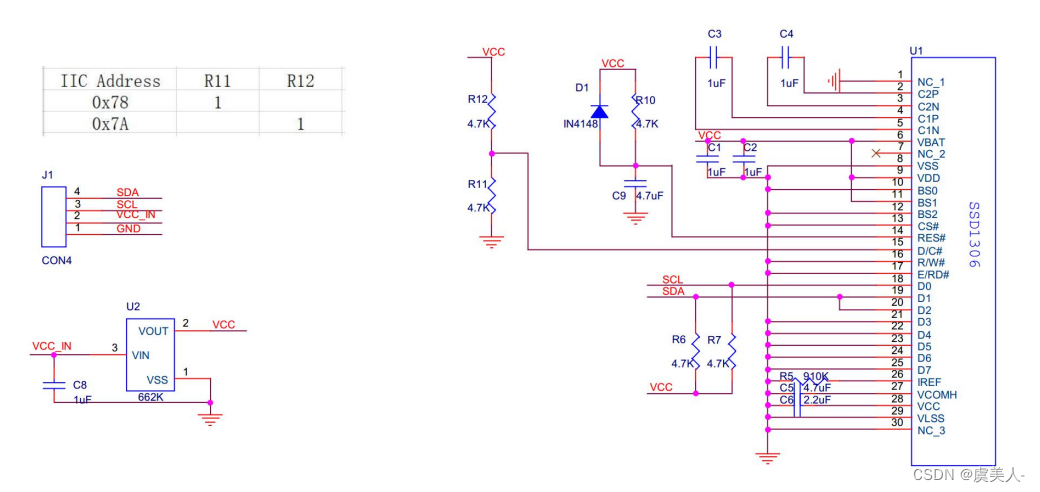

0.96寸4针OLED模块

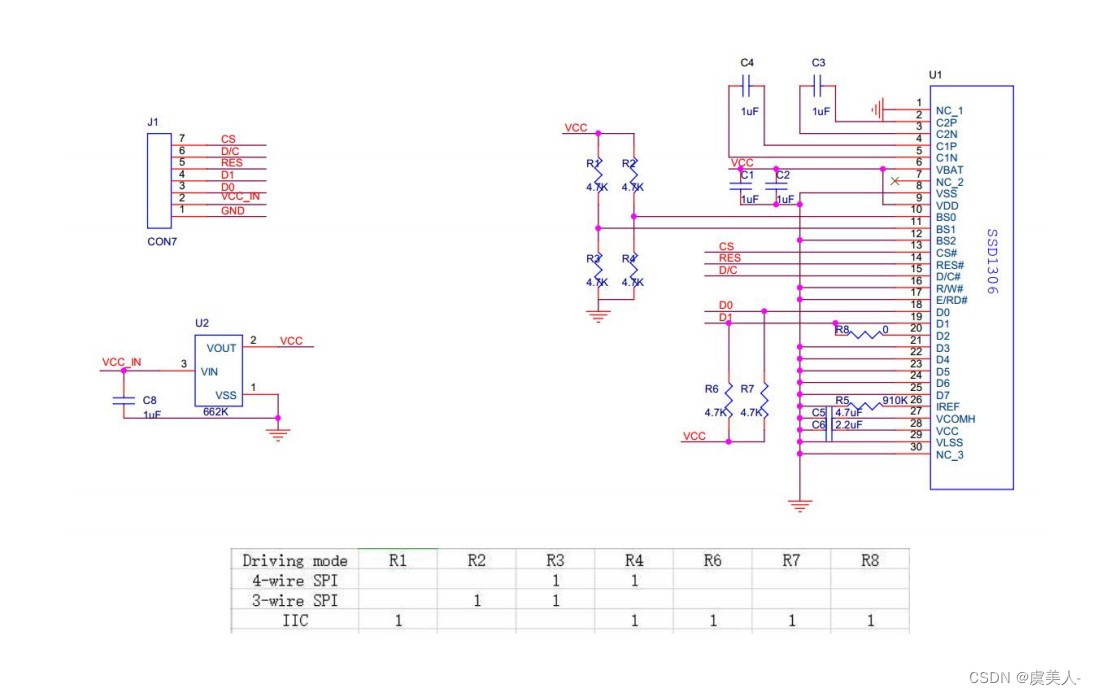

 0.96寸7针OLED模块



 0.96寸6针OLED模块



  主要是想通过这个平台分享下  说不定哪位大工程正在为此烦恼找哪款屏用在你们开发产品上呢  哈哈哈哈哈~如果各位友友技术工程  有产品能用到0.96寸模块以及其他尺寸OLED/TFT显示屏的可以联系我呀  我们有专业的技术可以协助你们开发、也可以来图定制  范围广泛  同时我们也是有自己工厂的   所以找我就对啦~

列程百度网盘

链接：https://pan.baidu.com/s/1Gywix21p_KUZlP0R60-w3g?pwd=1217

提取码：1217
