VisionPro软件介绍和基本使用

1.界面介绍

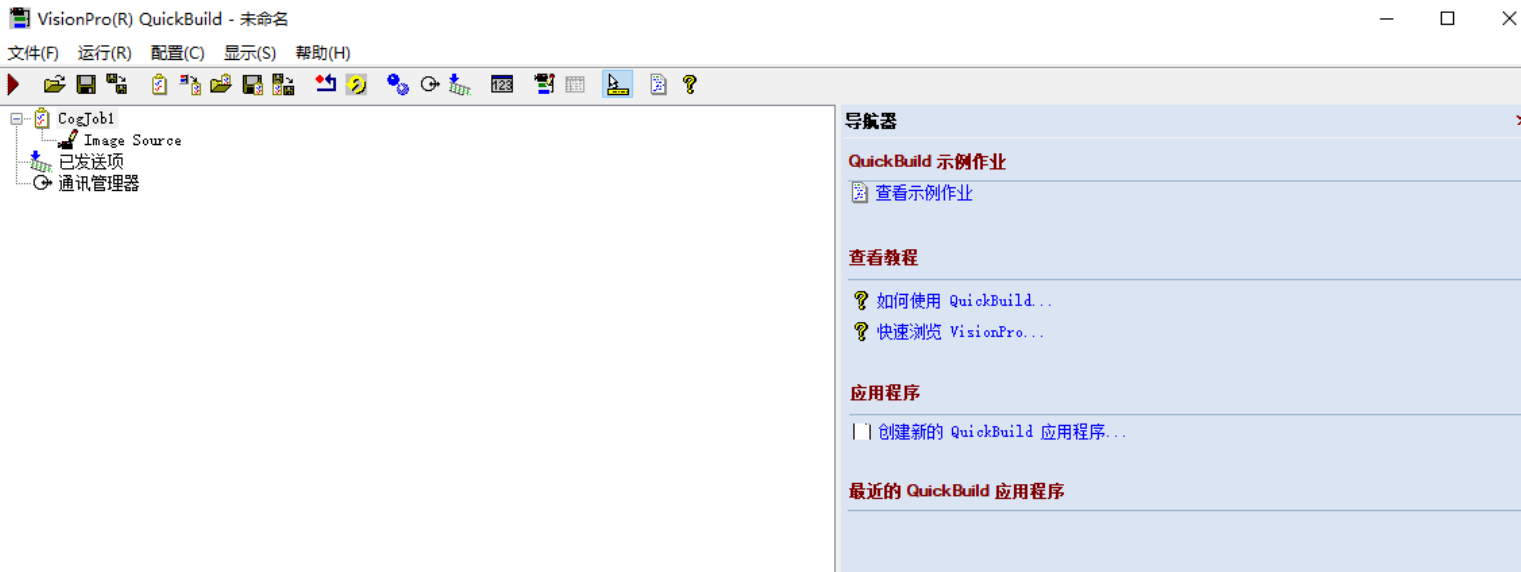

　　visionPro的主界面比较朴实无华，如下

1. 菜单栏中内容也都是中文，无需介绍。但是值得一提的是visionPro的工具，当然这也是其核心，重中之重。如果可以利用其所有算子，也是事半功倍。

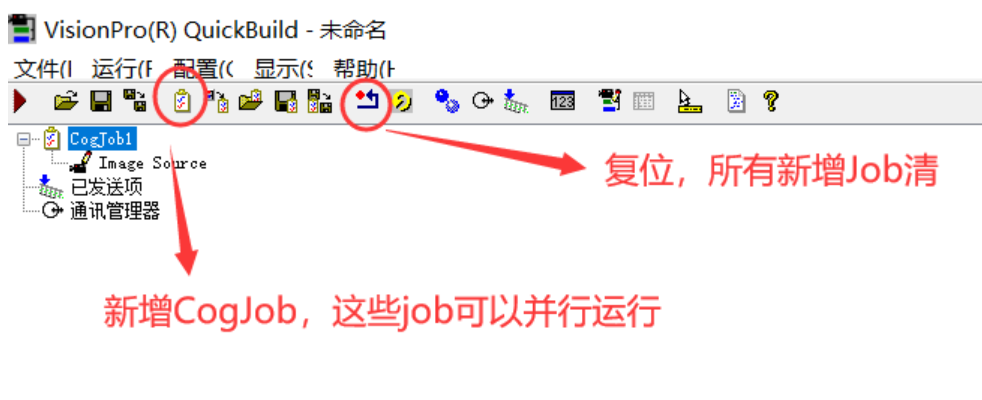

2. 首先，需要进入作业编译器（即双击打开Job），页面如下：
3.

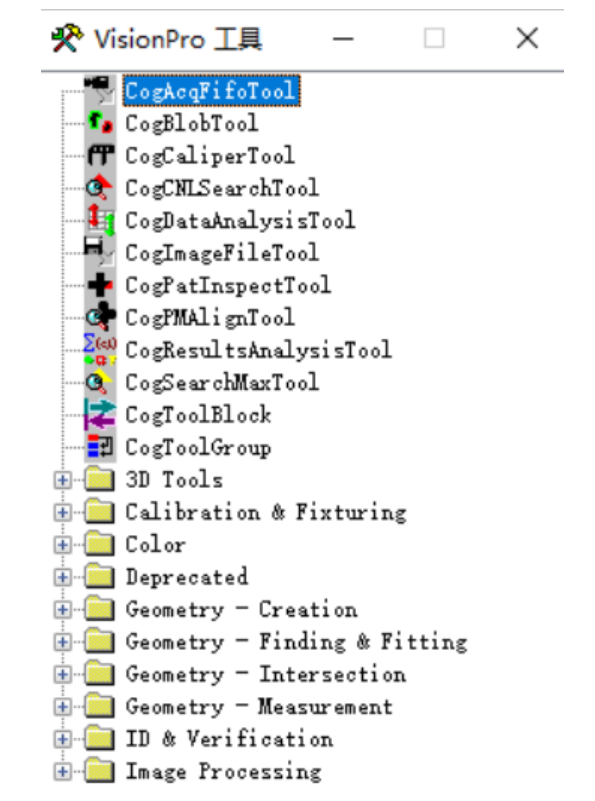

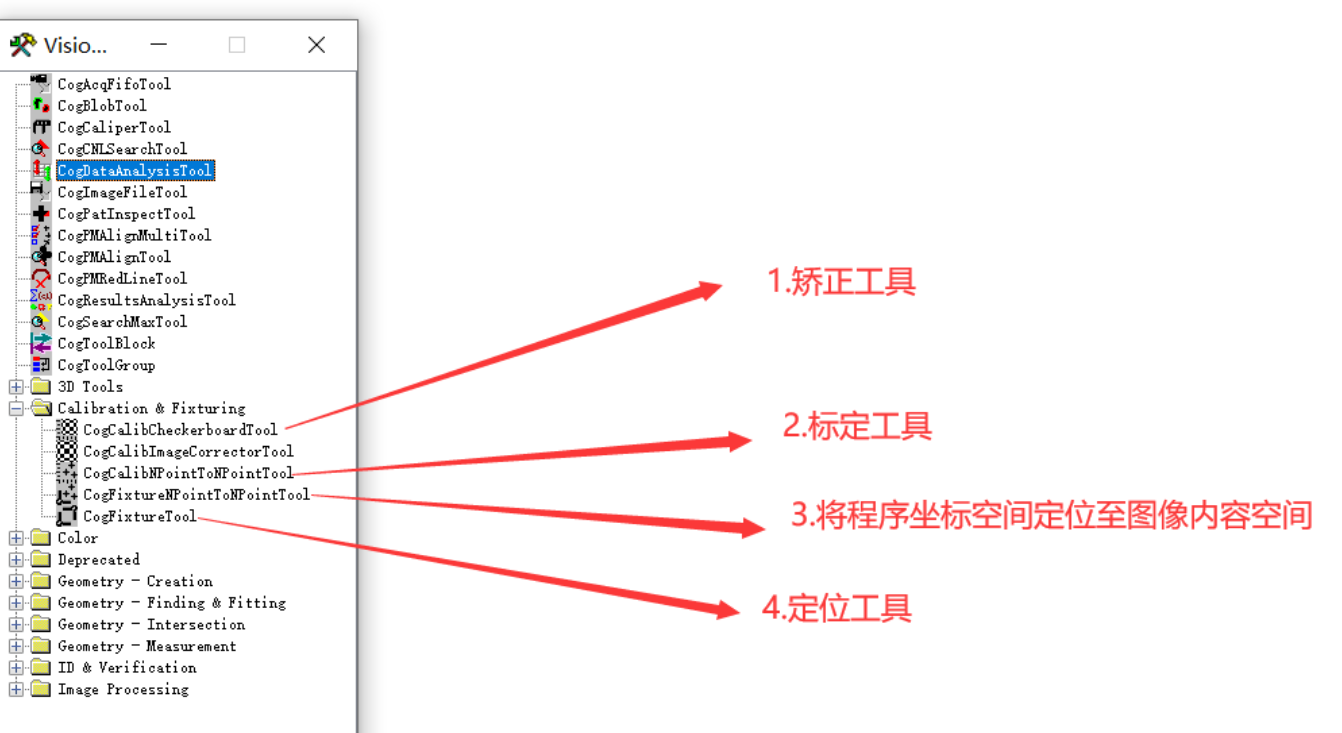

  我们可以看到菜单栏有两个小锤子，这就是

VisionPro的工具，点击之后如下：

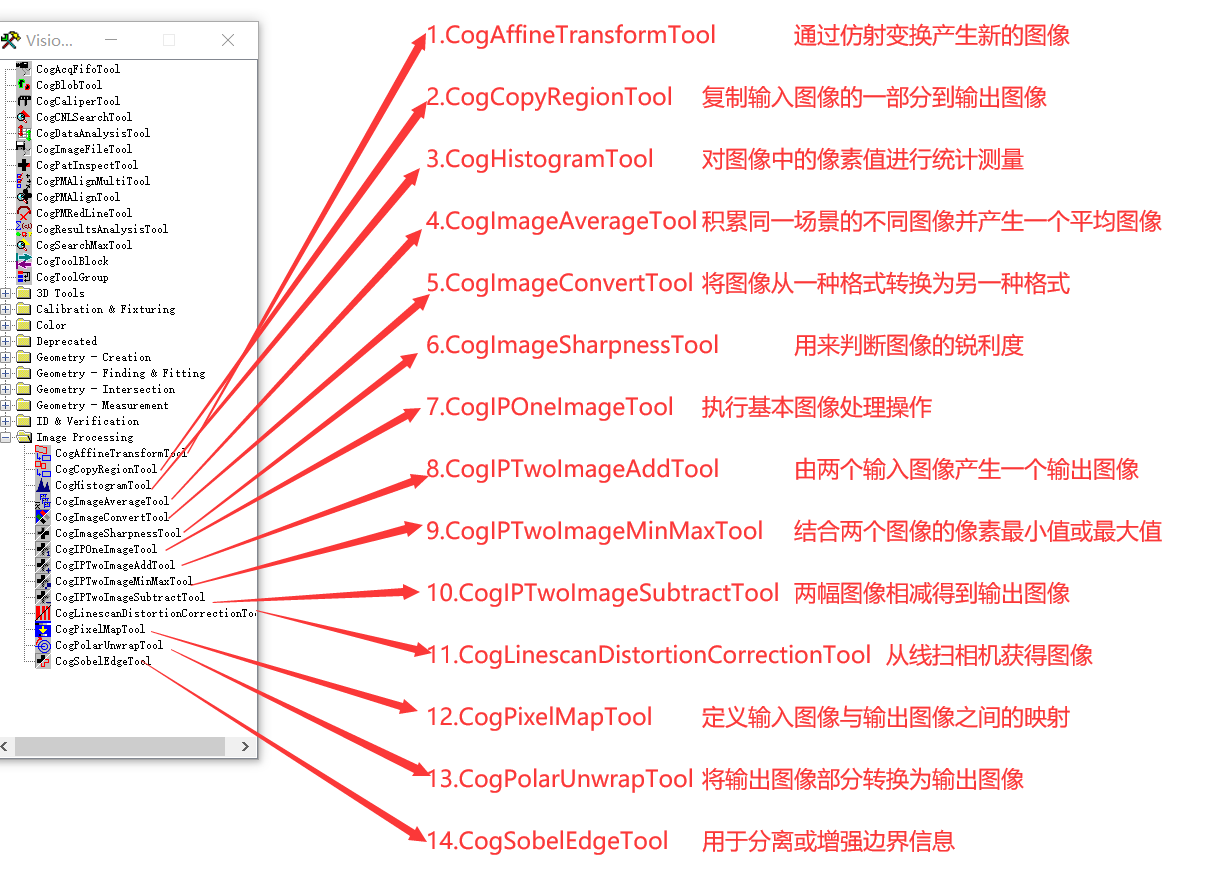

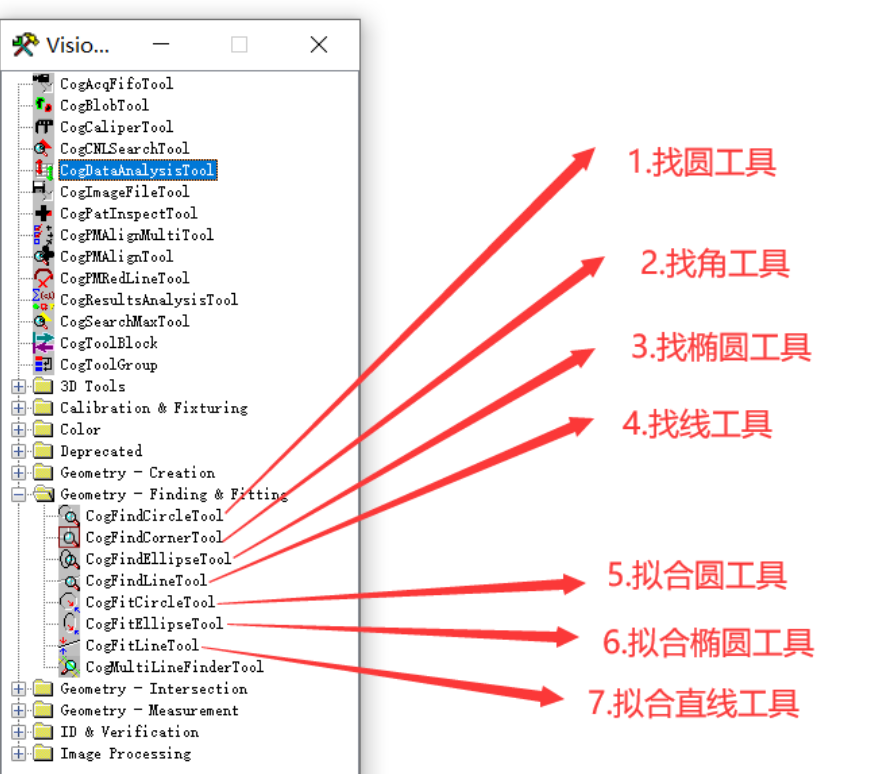

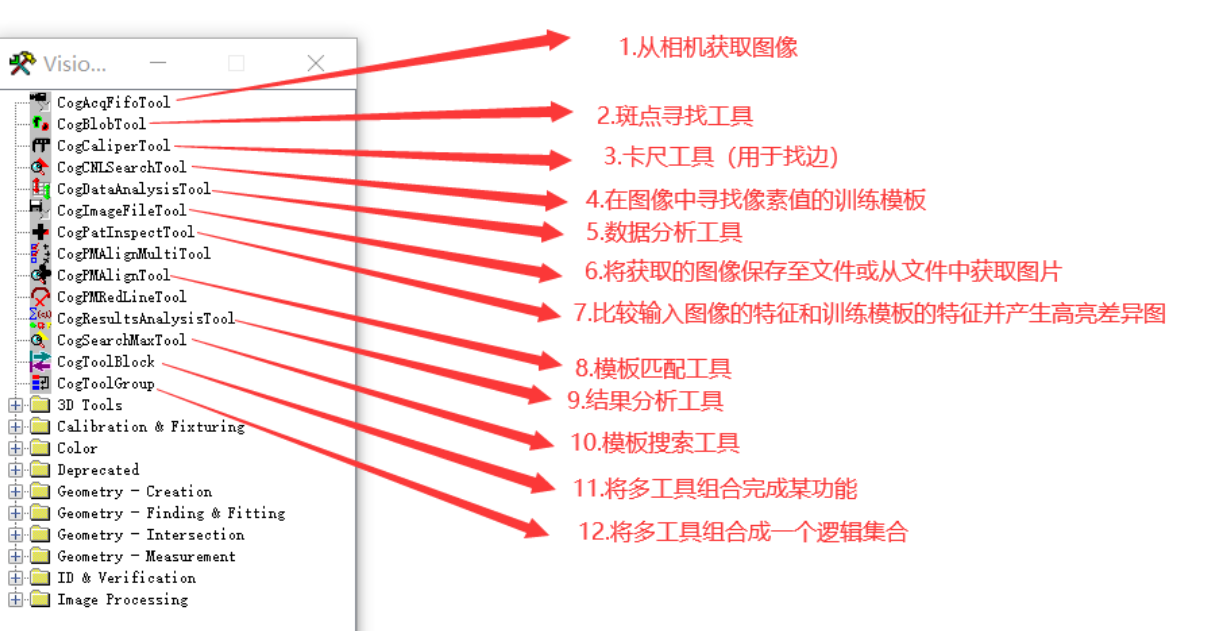

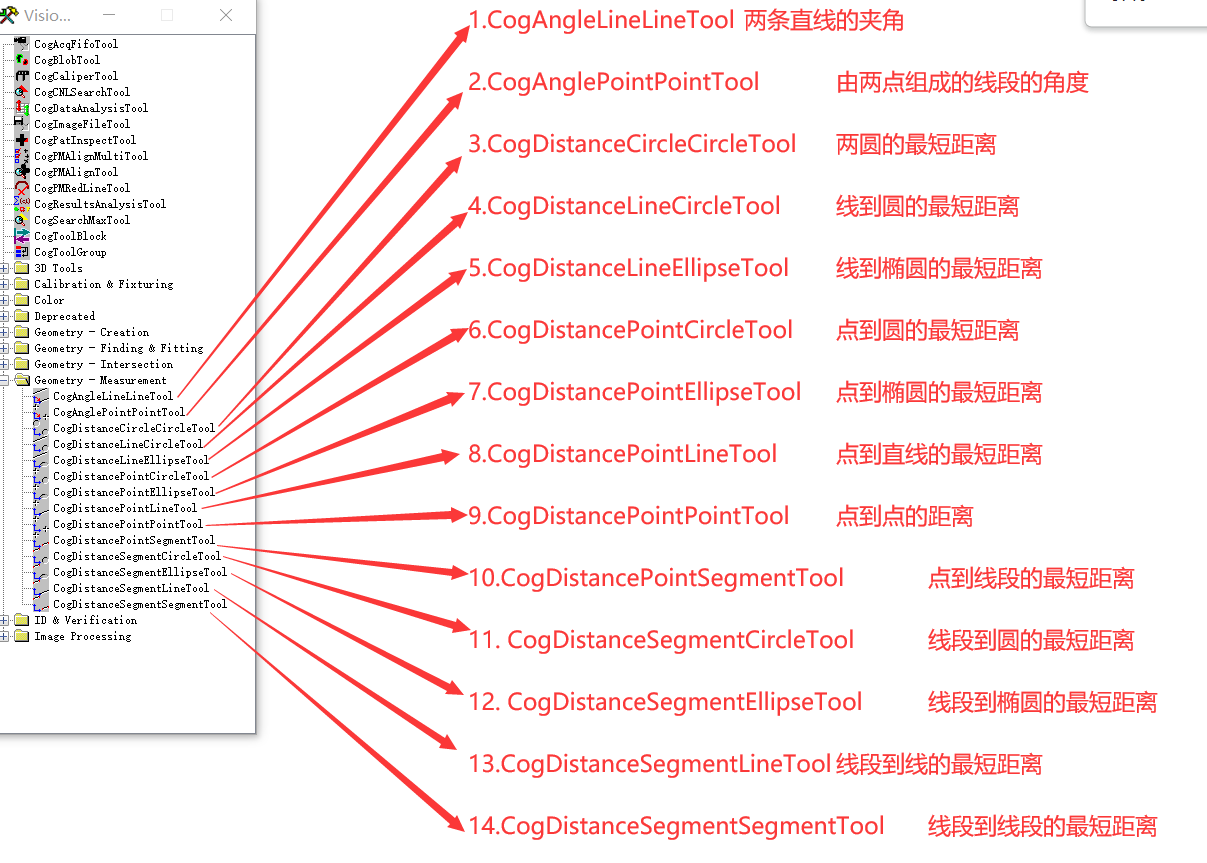

工具其实也不多，常用的就那么几个，但是对于新手，首先了解一下其名称的作用也有所帮助。

2.工具的使用

1. 其工具使用也比较简单，如果是初学者，只需要简单的添加工具块，并且连接即可。
2. 首先新建一个job

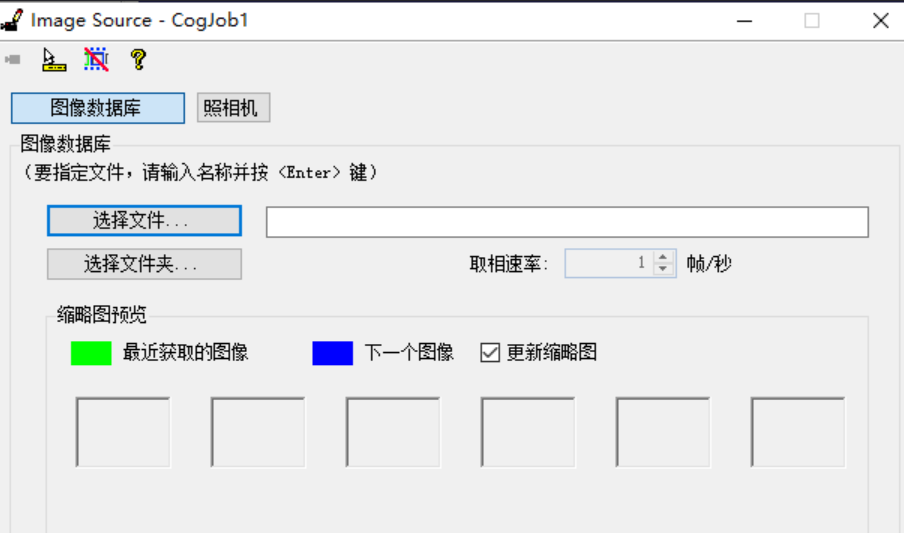

3. 点进Image Source对话框，可以看到如下界面
4.

图像的获取支持两种方式，一种是通过文件选择，另一种是连接照相机获取。大部分算法从事者是通过文件选择图片，而有些时候需要去作业现场获取数据，这样直接将相机接入即可。

然后，打开job，添加工具块，这里以添加CogPMAlignTool 模板匹配工具为例（简单说一下这工具，CogPMAlignTool就是通过一个模板对测试图片进行匹配，是比较常用的工具）。

进入工具的编辑界面，就可以看到如下参数，虽然设置参数较多，但是也比较灵活，可以针对用户的需求灵活调整，明白后也是相当简单，这里只展示一下其界面，后面会详细学习其原理，当然也可以去官网，人家有详细的介绍，毕竟贵有贵的道理。

首先将图像传入到CogPMAlignTool工具

最后点击左上角运行可以看到当前运行工具检测结果，结果如下：

CogPMAlignTool工具详细使用下期敬请期待发布，希望对大家有所帮助。
