在Multisim上对微积分电路进行仿真

于 2025-02-06 16:52:41 发布
阅读量293 收藏
点赞数 2
分类专栏： 电路仿真 文章标签： 笔记 经验分享 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2303_79358457/article/details/145476342
版权

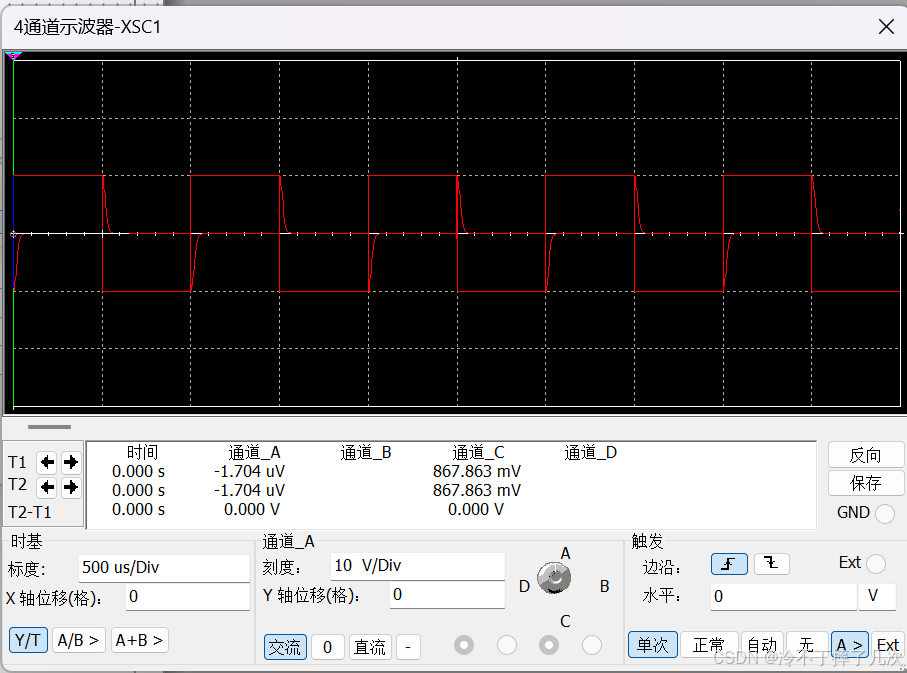

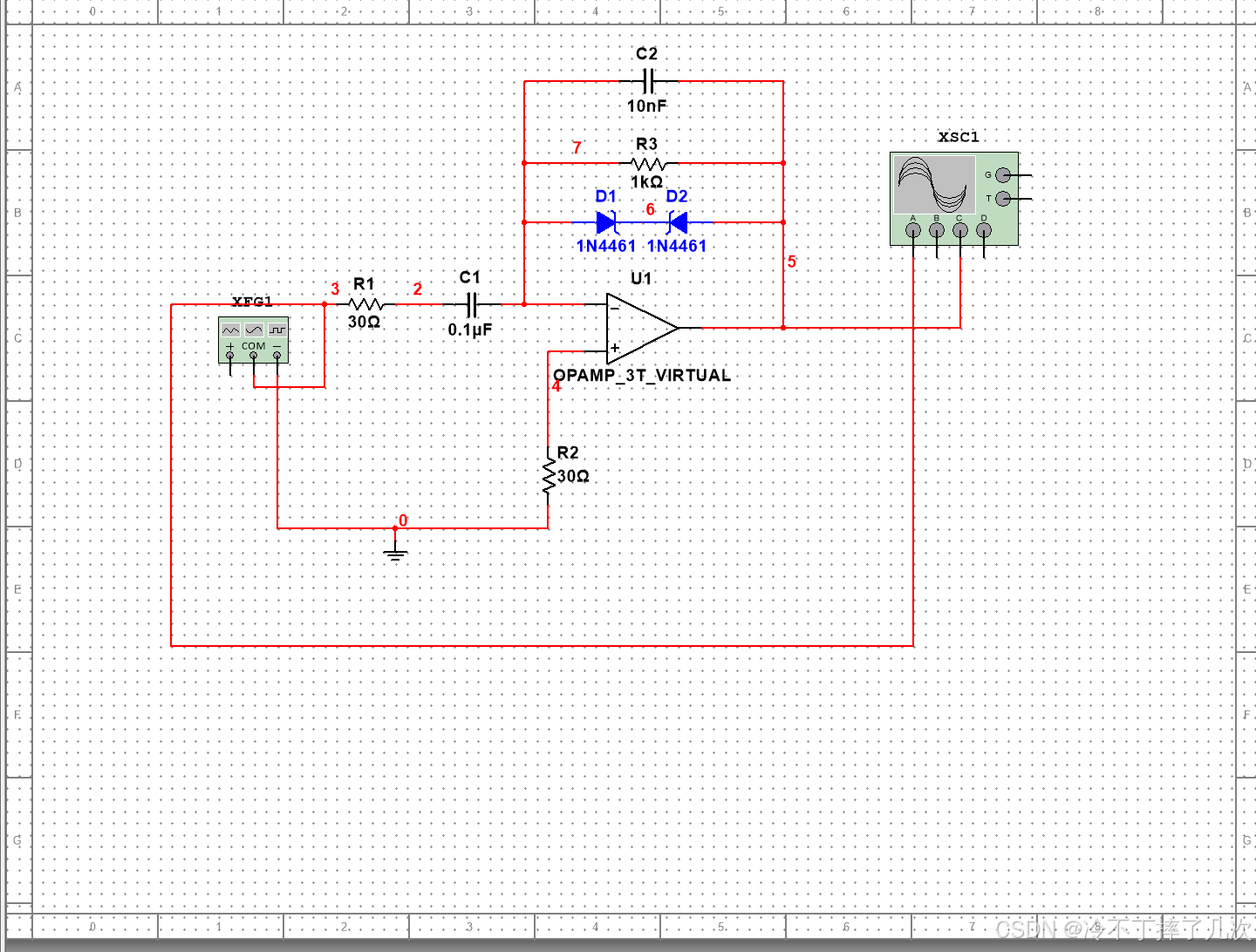

  1. 微分电路仿真图

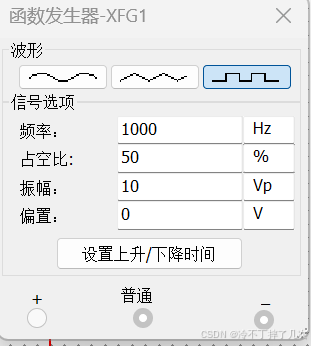

输入波形设置，一定要满足C1*R3<<T/2

其中T是输入波形的周期T=1/f

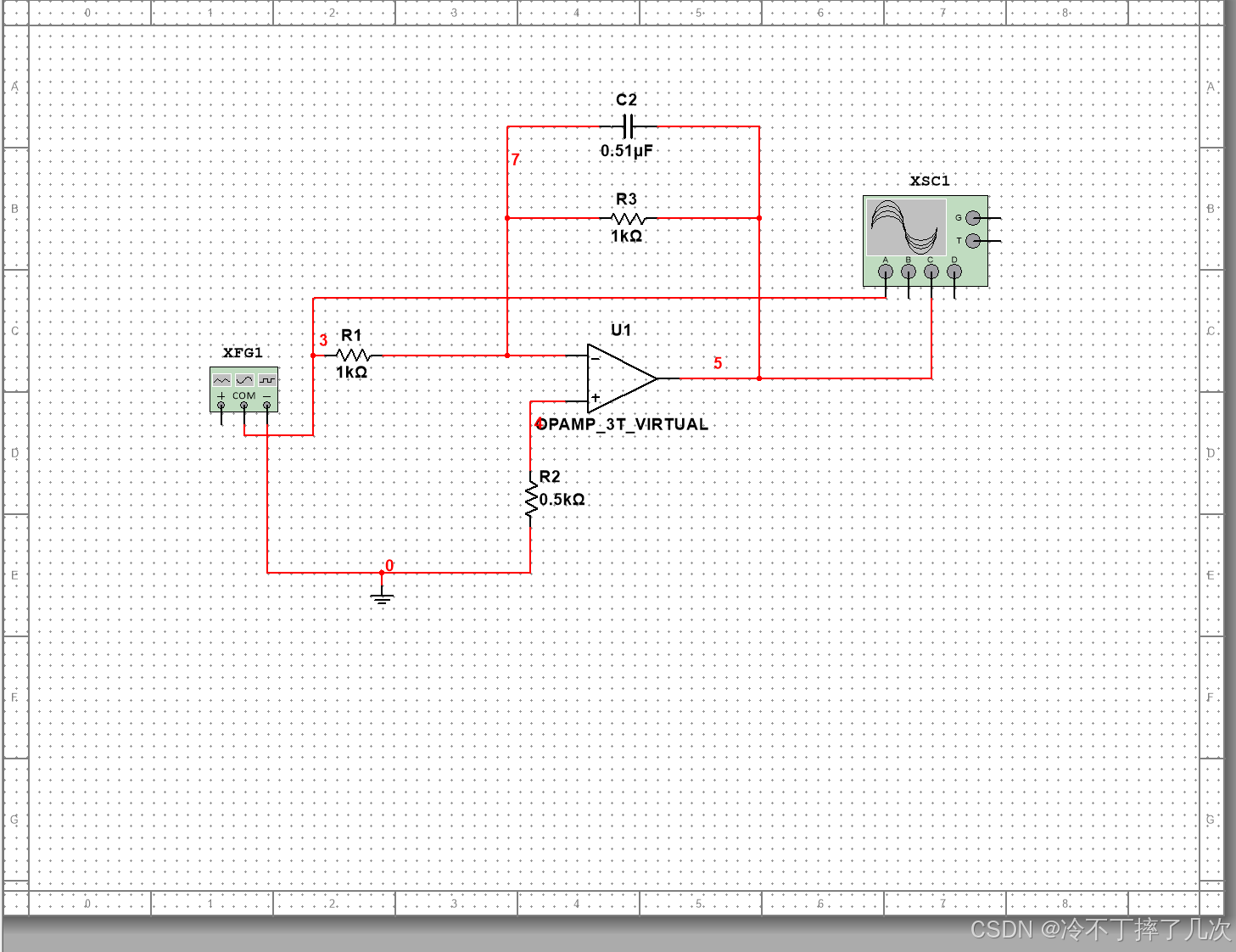

2.积分电路仿真图

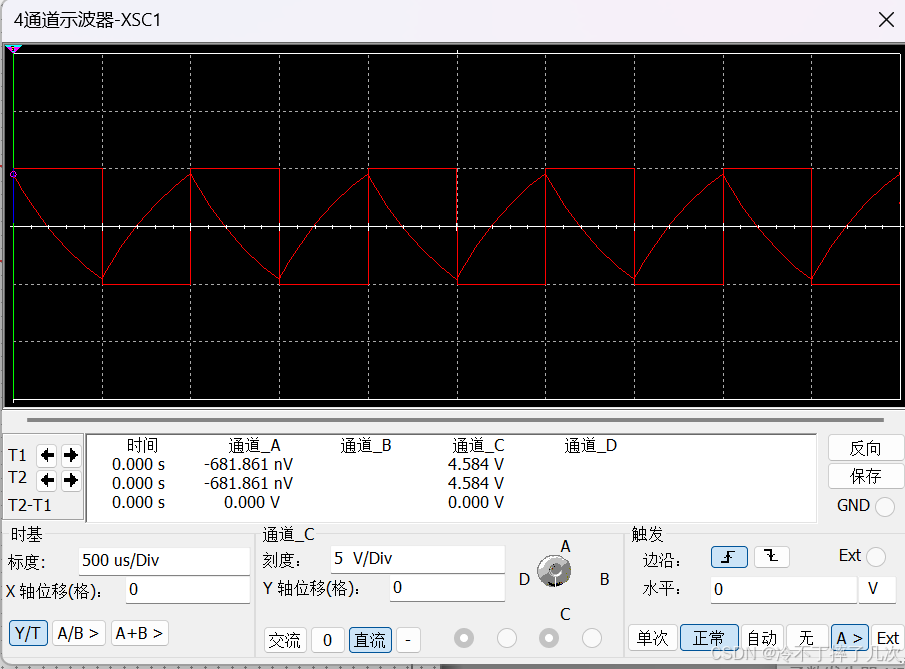

与微分电路用的是相同的输入波形，要想输出的锯齿波形好看，就不能让电容C值太小
