Multisim仿真电路：（六）积分电路

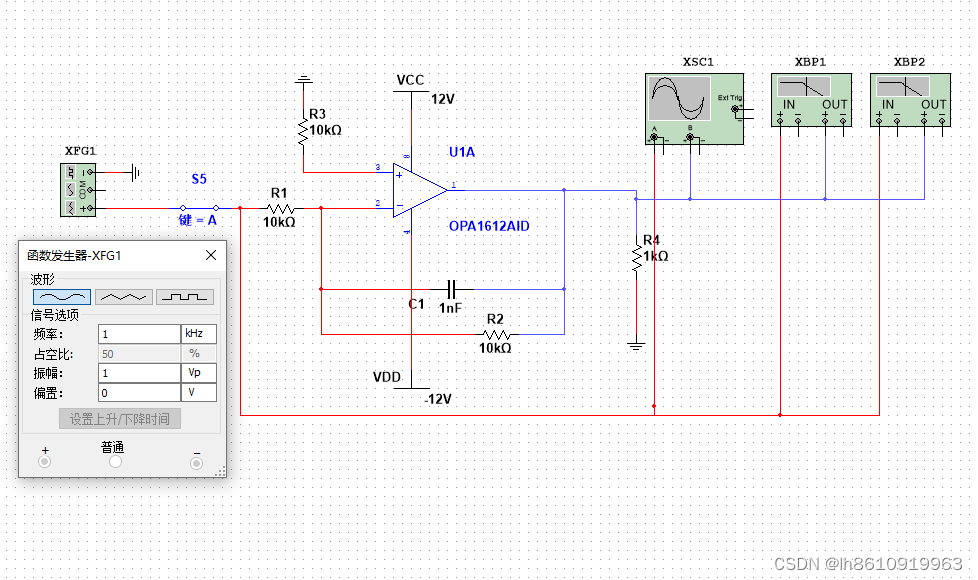

1.积分电路（一）

现在回想一下前面运放的各种常用电路，其实主要都是看反馈回路上的结点电流与输出电压的关系，前面反馈回路上都是电阻，都是线性的，那么如果像设计一个积分电路，那么必然输出电压要与节点电流是一个积分的关系,很明显电容是这样的关系，并且这个充电的电流和电容本身没关系。

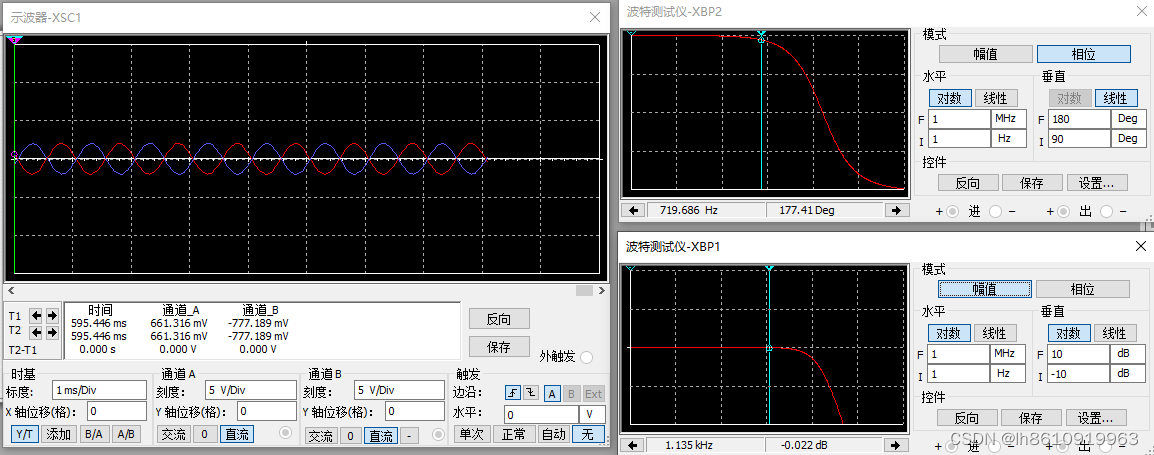

可以看到得到的结果和理论比较一致，既然是和RC电路有关，必然是和RC的值有关，电阻可以限制充电电流，电容大小影响充电时间，具体的关系可以看看模电，是一个和RC有关的积分函数。

为了限制低频信号增益过大，电路还比想象中多一个R2电阻，可以仿真看看如果没有这个电阻的仿真是什么样子的，仿真结果就是在低频的时候相频特性就会放大很多倍，导致波形变形。

这个电路还有很多时候将电容改为PF级电容，然后用作相位补偿，防止产生自激振荡（从伯德图能看出来）。

2.积分电路（二）

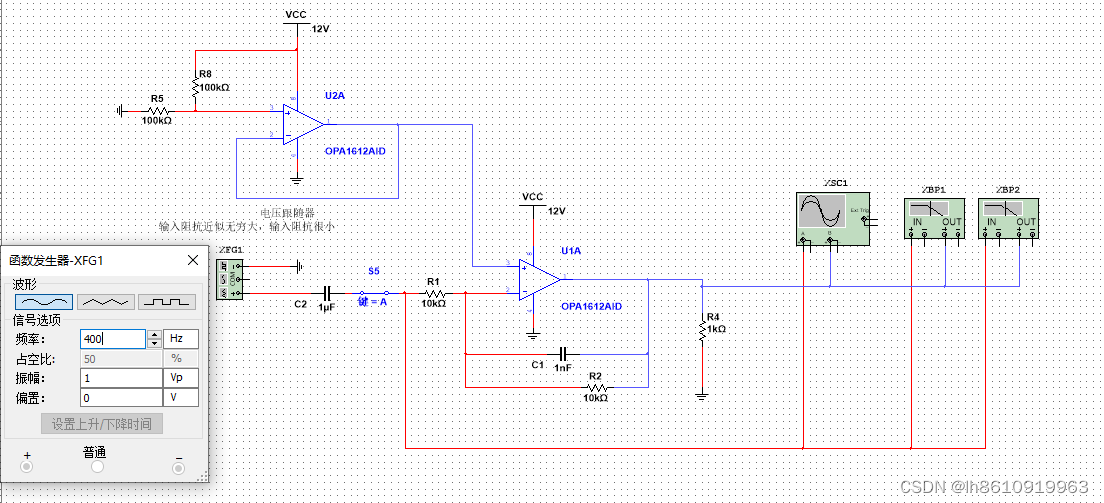

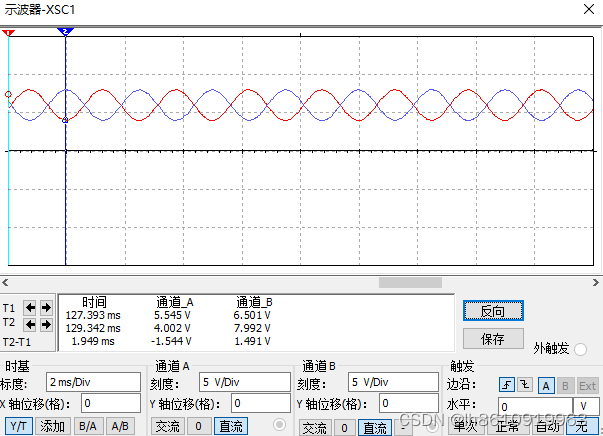

实际上如果使用积分电路不可能真的使用上面的仿真电路，下面的仿真电路可能更接近实际使用。

当然随着频率的改变，要改变实际使用电阻电容值，运放考虑的东西比仿真的时候多很多参数。

以上只是比较浅薄的认识，肯定会有盲点，欢迎看到的各位指出来，加油！！！
