全桥逆变电路

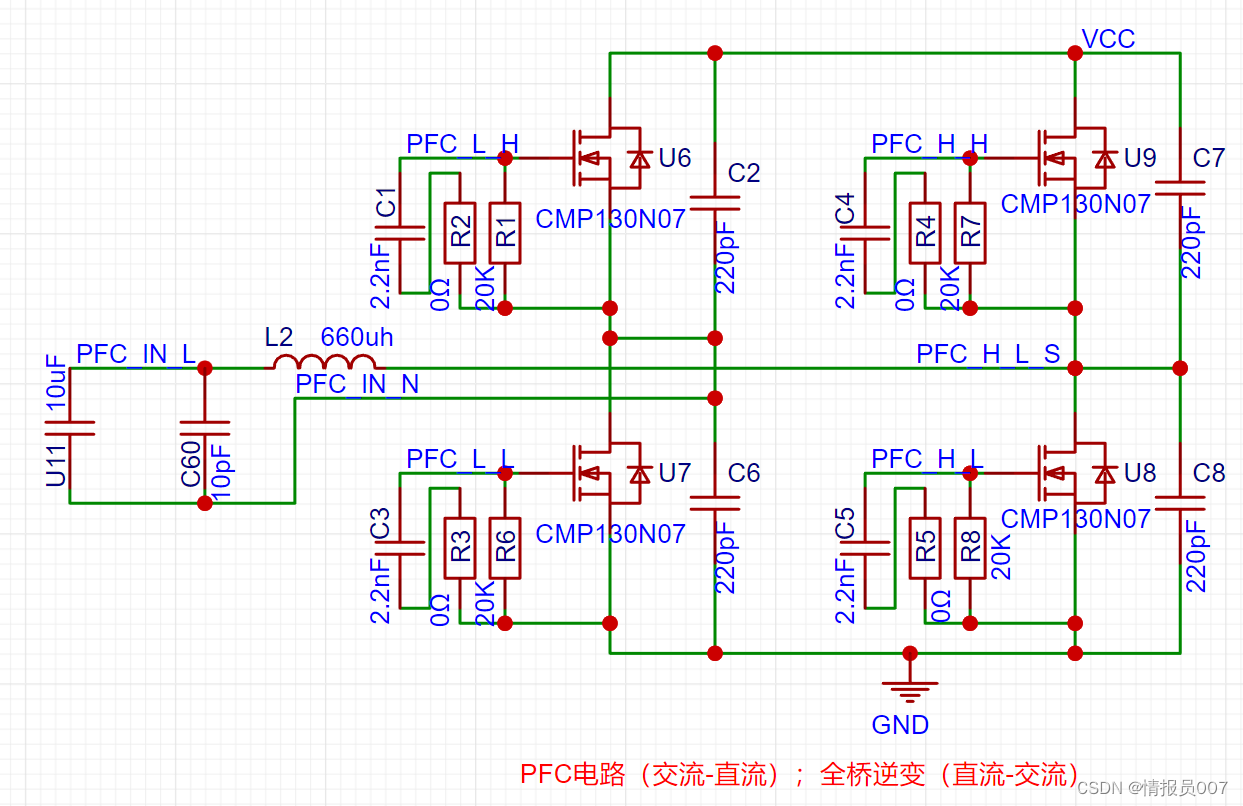

一、PFC电路

1.实际的mos管存在寄生电容和寄生电感，会对驱动波形造成影响，比如会把方波滤平

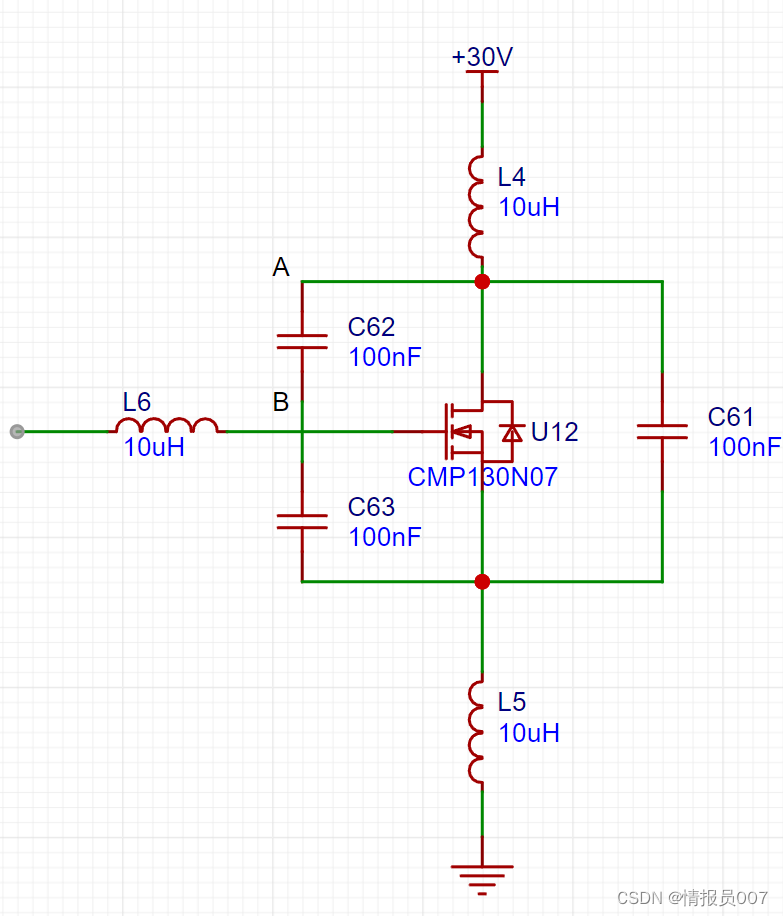

①实际mos管的原理图

(1)该mos管为N沟道增强型，耗尽层连起来就是耗尽型，导通条件:VGS(耐压一般是±20V)＞VT(VT是导通电压)(2-3V)

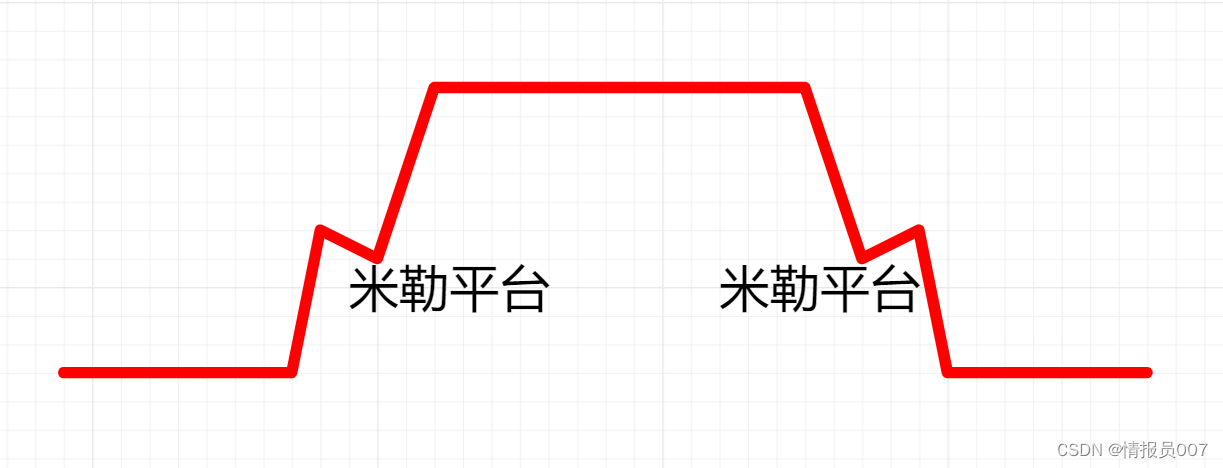

(2)L6和C63会发生谐振，C62是米勒电容，若mos管3V导通，也就是给C63充电，充到3Vmos管导通(电容没充满电时相当于短路)。mos管导通，30V拉低到0V，A点也变为0V，B点还是3V，C62是米勒电容，电压开始给C62充电，C62充满电后再从C63走，就会有米勒平台(LC谐振)。电感可以影响米勒平台(T=2π根号下LC；f=1/2π根号下LC)

VGS开始降，一直降到3V以下，mos管关断，A点是30V，B点电压＜3V，C62会给C61放电，从而会发生振荡。

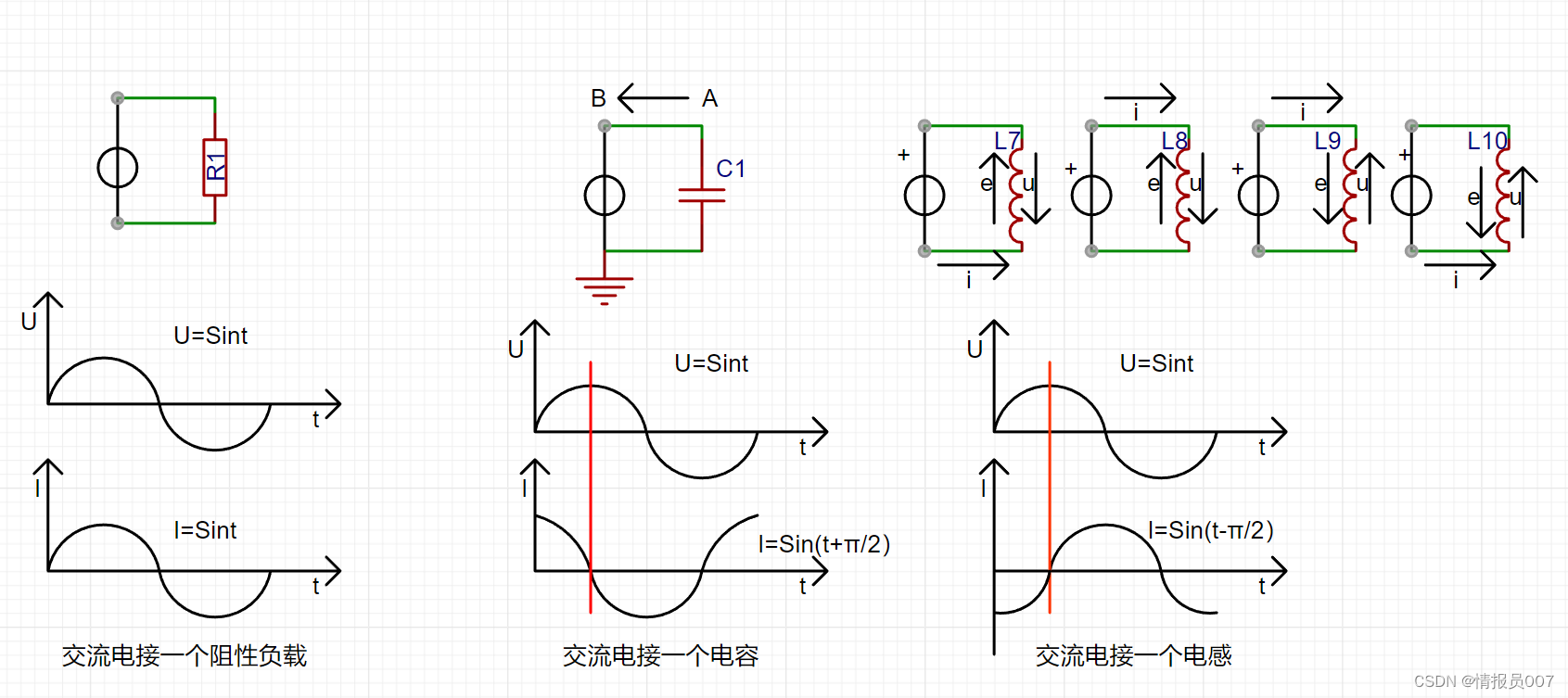

(3)容性负载:当输入电压为峰值时，电容要维持它两边电压不变，A点电压也达到峰值，B点的电压会变小，这时电容上的电流就会往电压源上反灌，反向电流逐渐增大；当电压为0时，改变斜率更大，AB两点的压差更大，电流就到达负的峰值；当B点电压为负，A点电压为0，反向电流逐渐变小。

感性负载:电压从峰值减为0时，在给电感充电，斜率越来越大，说明电流达到正的峰值；电压从0增大到反向最大，电感在放电，电流逐渐减小；电感电压从反向最大逐渐减小到0，电流从0逐渐增大到负的峰值，此时电感充电

(4)mos管导通，然后突然关断掉，有两个寄生电感，电感的电流不能突变，本来是导通的，VDS等于0，电感的电流本来在往下流，突然关断电感会产生一个尖峰电压(U=Ldi/dt)，电感的感量(L)不变，U就增大，有了C61(C2、C6、C7、C8)可以把这个电压尖峰吸收掉

2.有工频干扰可能会让mos管误导通，前面要加一个下拉电阻(R1、R6、R7、R8)

3.逆变器原理

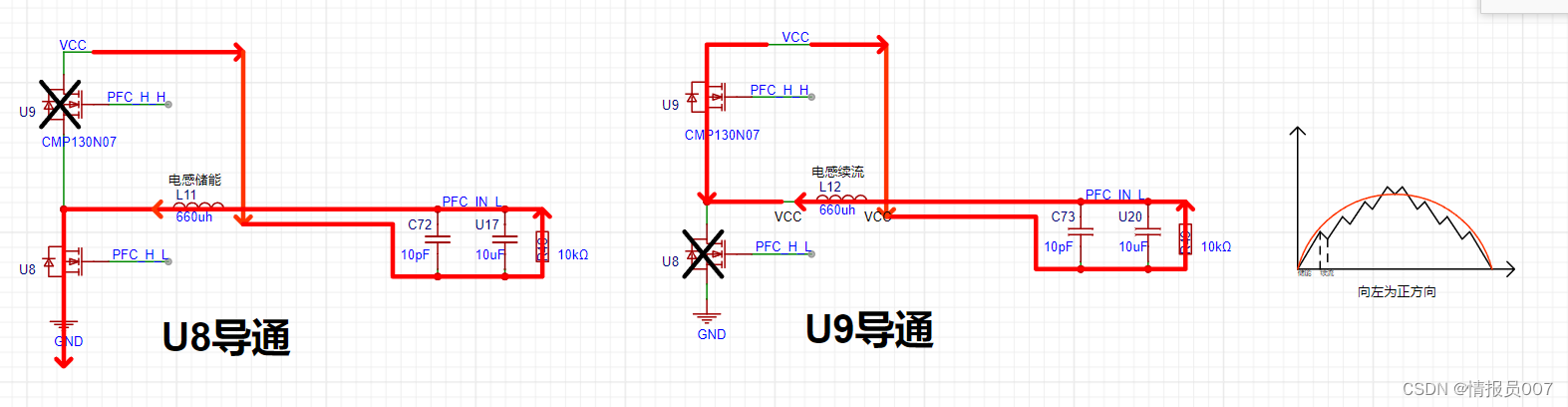

①U6导通，U9和U8轮流导通，先让U8导通，该过程给电感储能，电流方向向左，然后让U9导通，电感电流方向不变，电感在续流，电感两端的电压相等，但为了保持自身的电流不变，还是会向左流，但会减小。即在储能的时候电流上升，续流的时候电流下降。让储能时间变长，续流时间变短，持续储能和续流，电流逐渐上升，负载R不变，所以电压也逐渐变大；储能时间变短，续流时间边长，电压下降，得到了半个正弦波。

②方向不变的原因

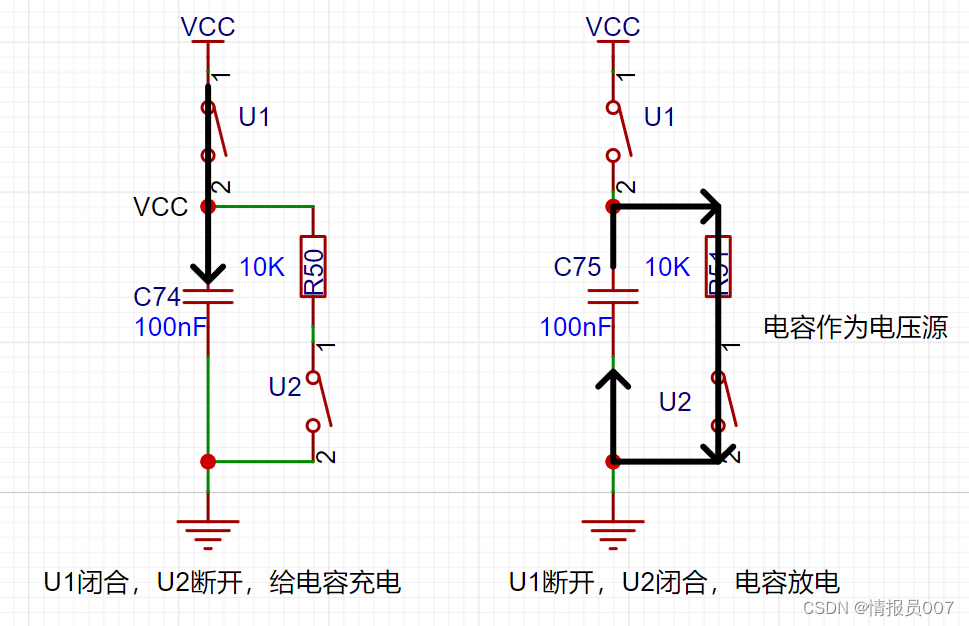

(1)以电容为例

 (2)以电感为例

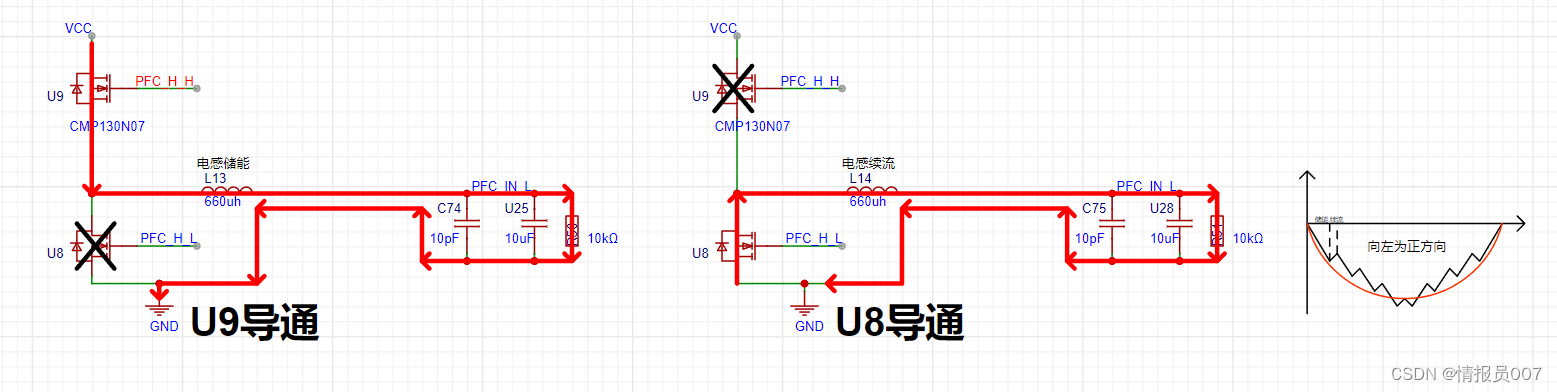

③U7导通，U9打开，给电感储能，电感电流方向向右，U8导通，电感电流方向不变，开始续流，同样改变占空比大小，得到另一个半个正弦波。
