目录
Part1：电路基础知识

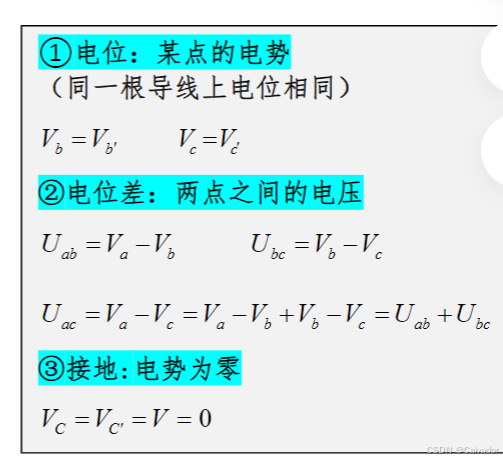

电势

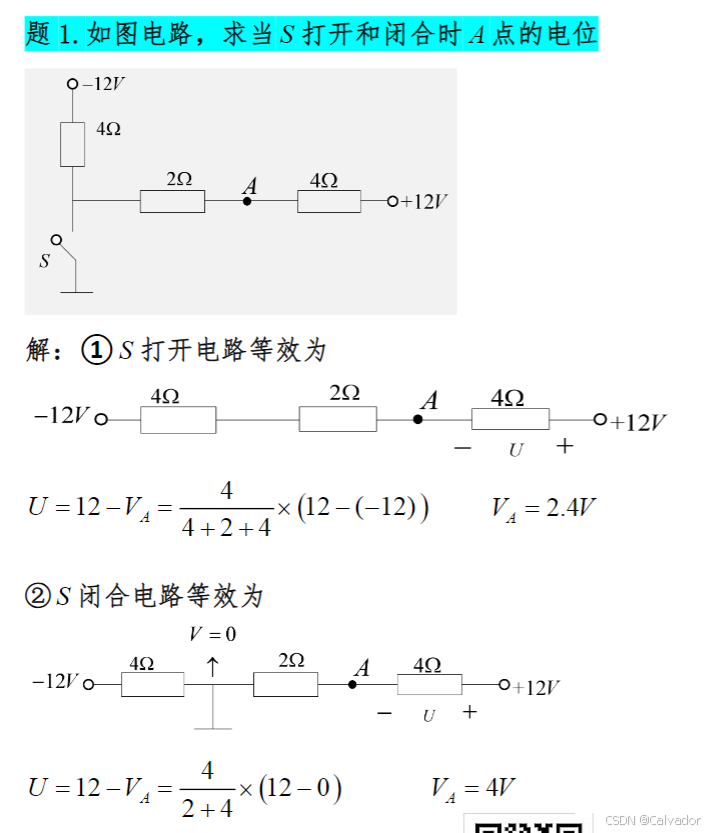

经典例题：

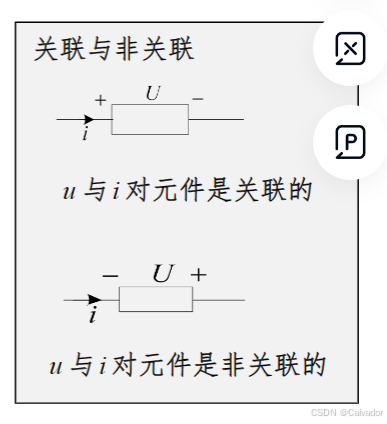

功率
P>0：吸收功率
P<0：释放功率
Part2：等效电源和电阻

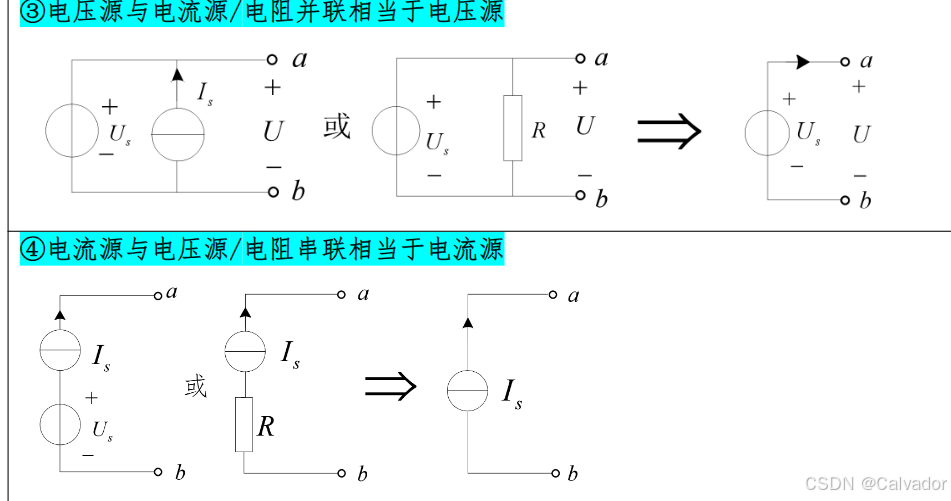

等效电源

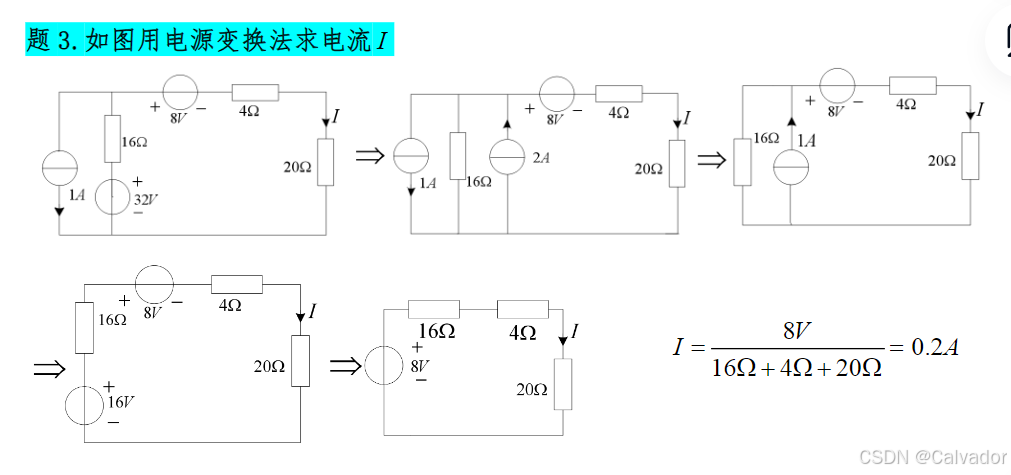

例题：
等效电阻

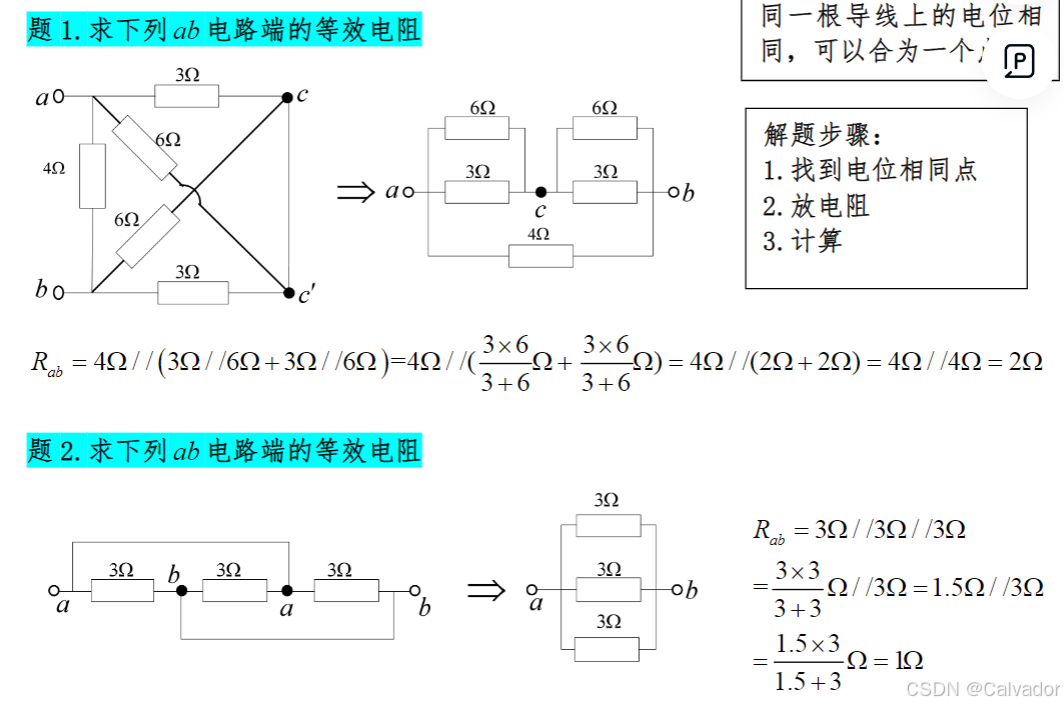

标点法：（相同电位）
Part3：基尔霍夫定律
KCL：

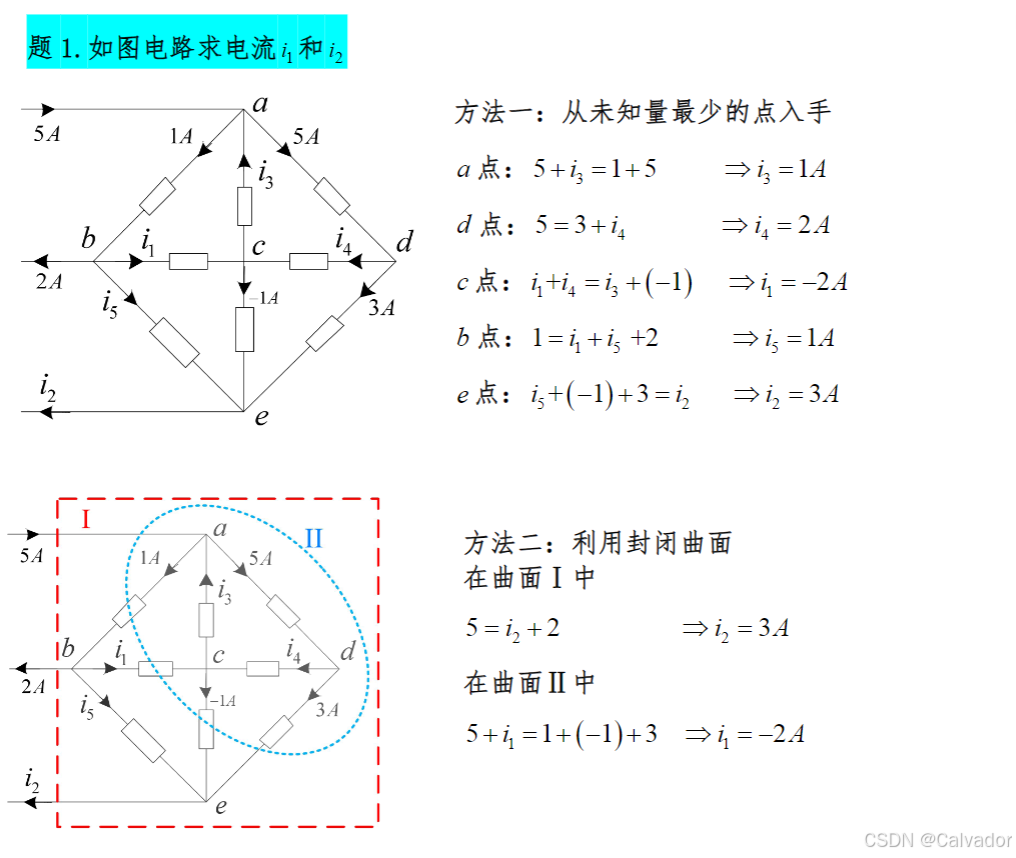

例题：

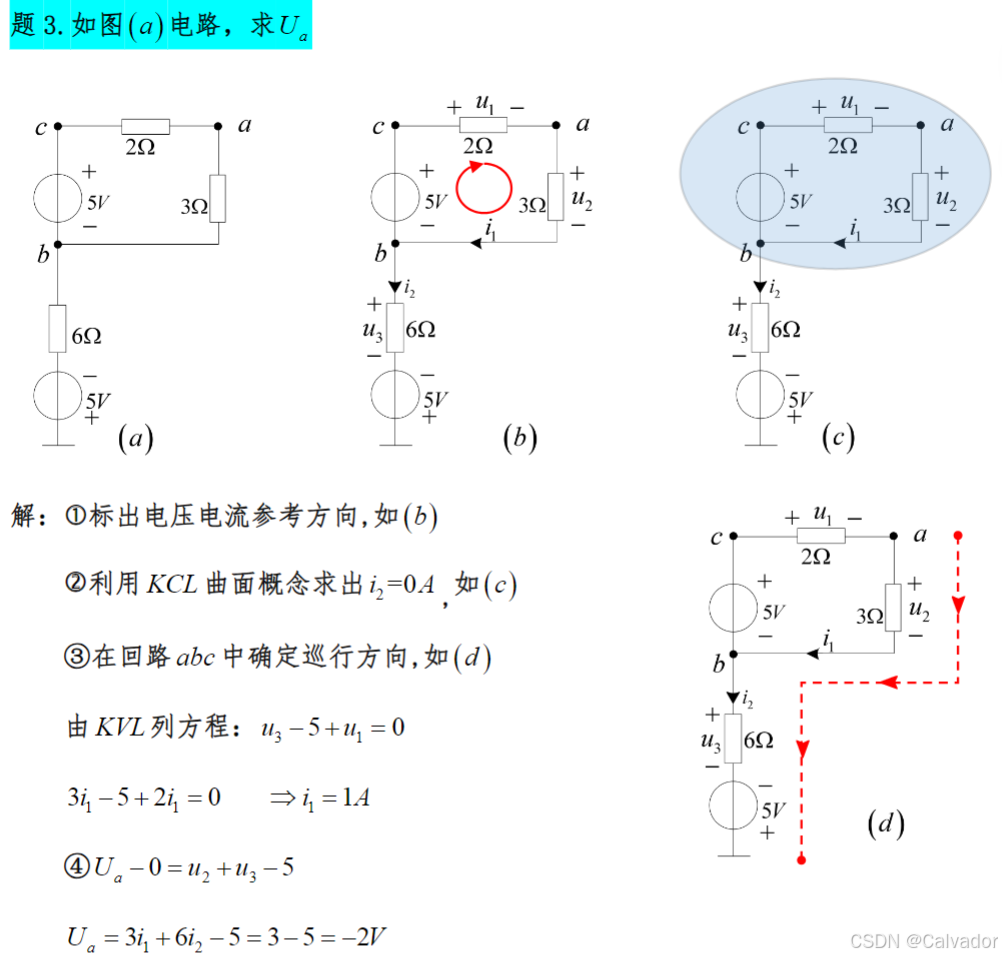

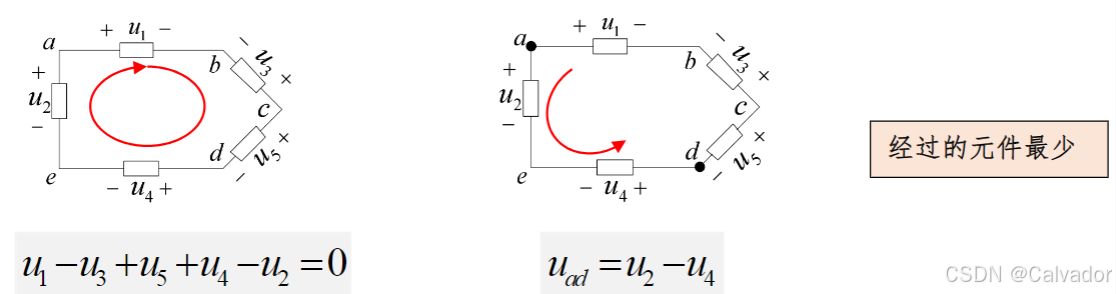

KVL
例题：
Part4：电阻电路的一般分析

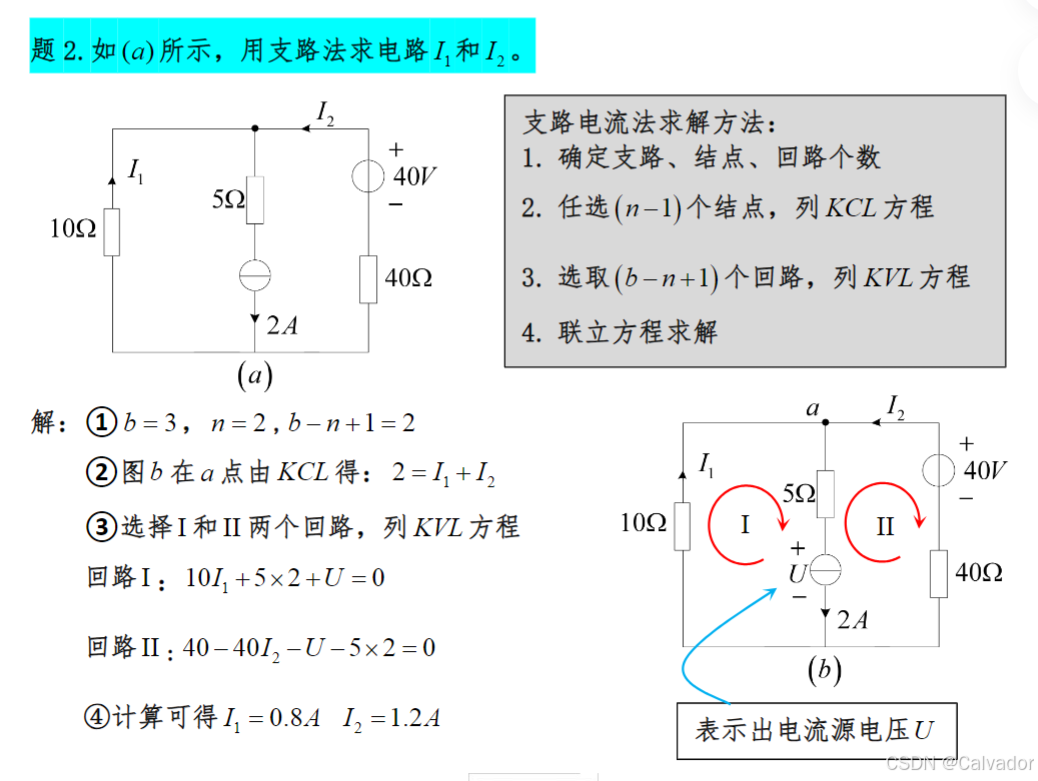

1、支路电流法
注意：支路就是电流相等的一条电路，不一定是一个回路！！！
例题：

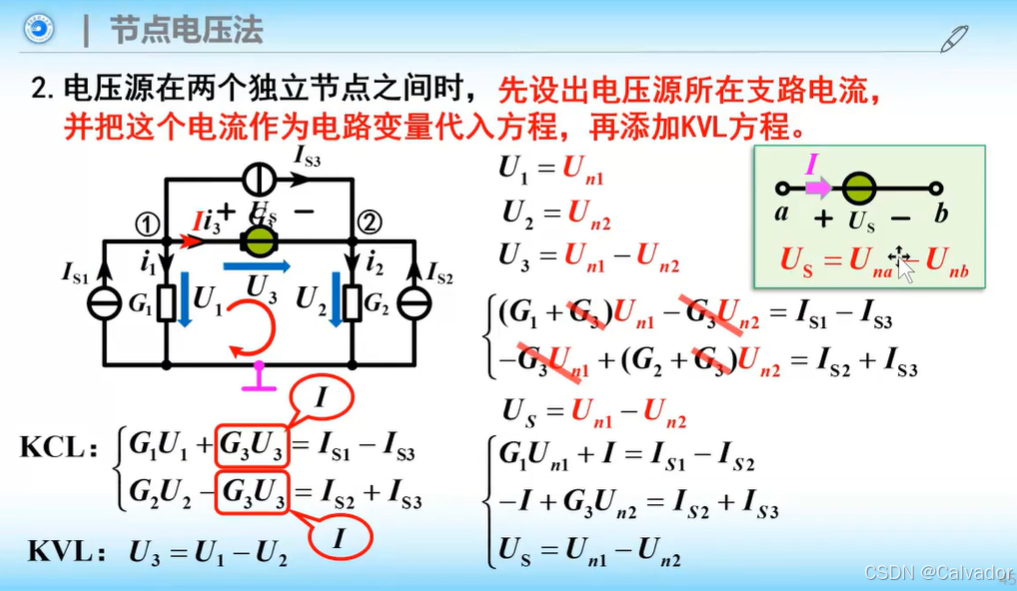

2、节点电压法
第一步：找有几个节点，然后将节点标号1，2，3（不要忘记标注参考点，即接地点）

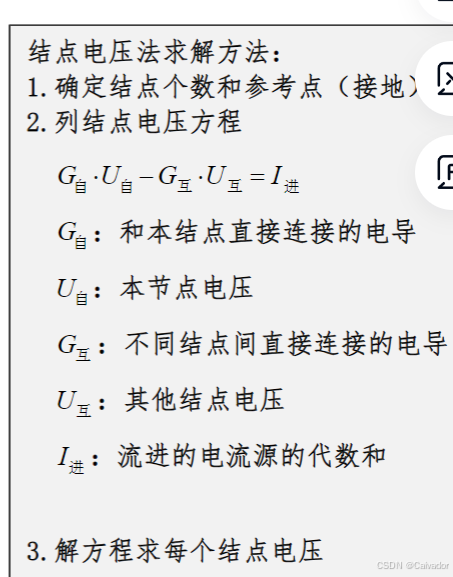

第二步：列写节点电压方程

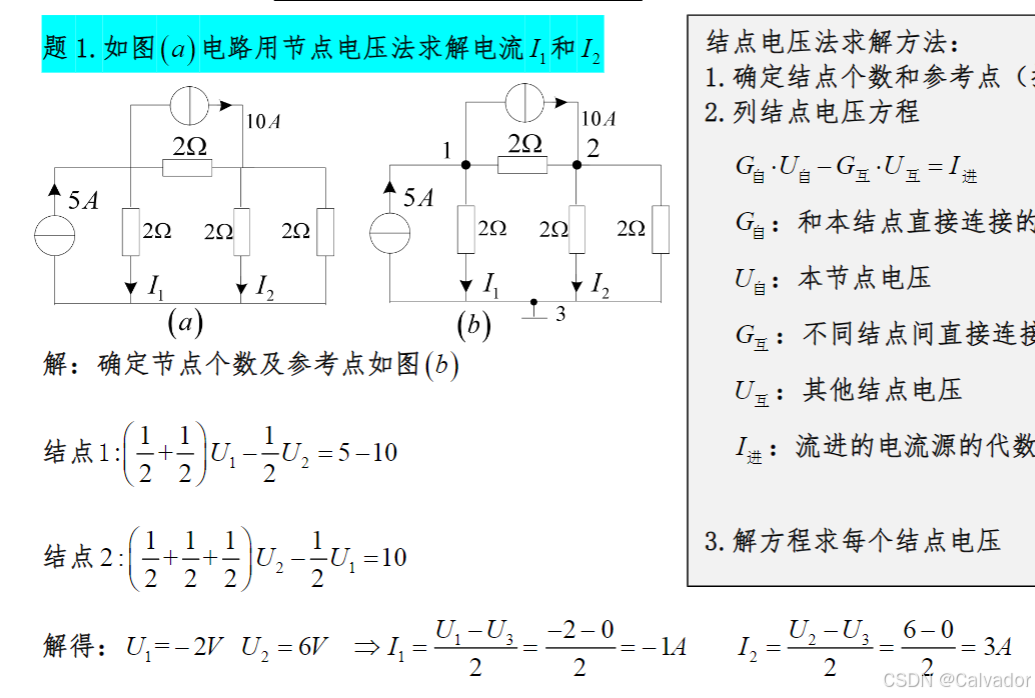

例题：

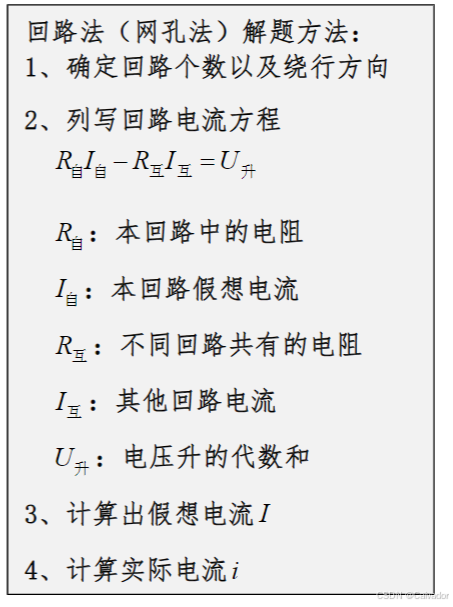

3、回路电流法（网孔电流法）
第一步：找出有几个回路，然后对每个回路的绕行方向标注
第二步：列写回路电流方程

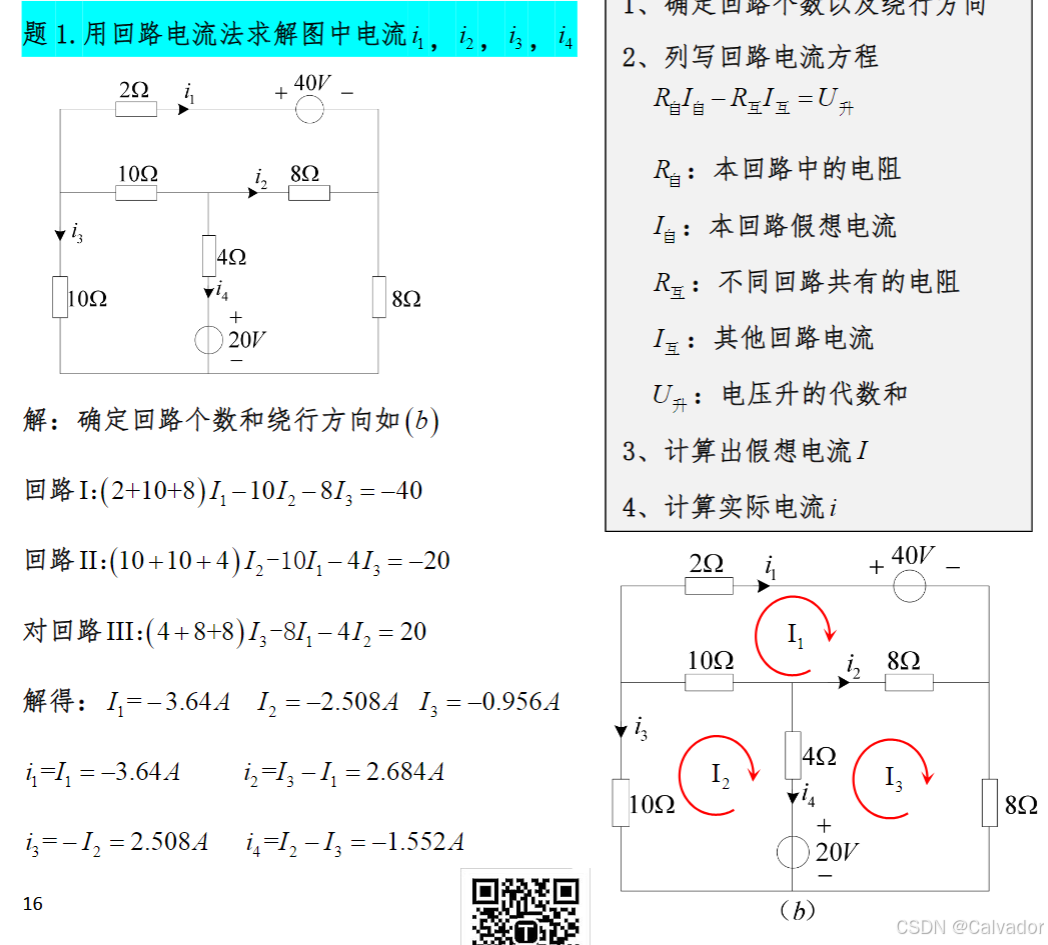

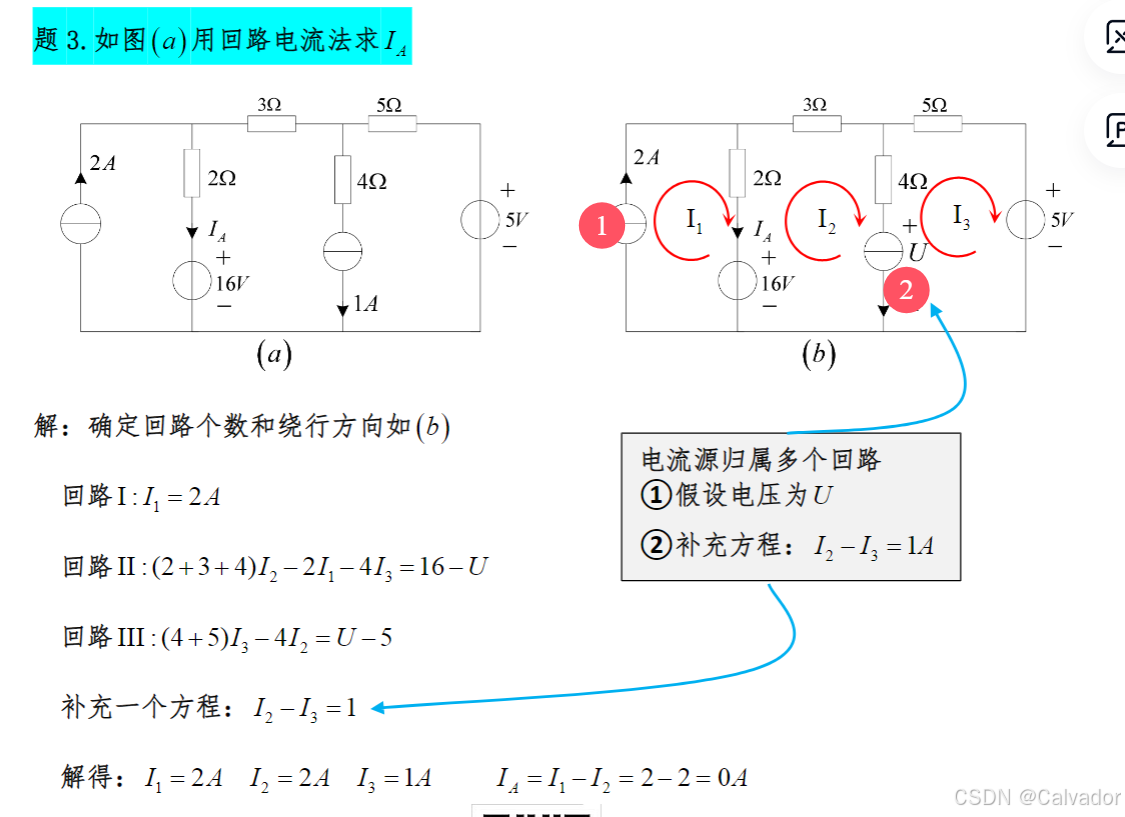

例题：
注意：
1、电流源只在一个回路中时，电流源的电流值即为本回路电流；
2、电流源属于两个回路时，需要补充方程
电流源1只在回路1中，所以I1就等于2A；电流源2在回路2和回路3中，所以要补充方程I2-I3=1A
4、总结
支路分析法：KCL+KVL
节点电压法：KCL（自动满足KVL）
回路电流法：KVL（自动满足KCL）
Part5：基本定理的应用

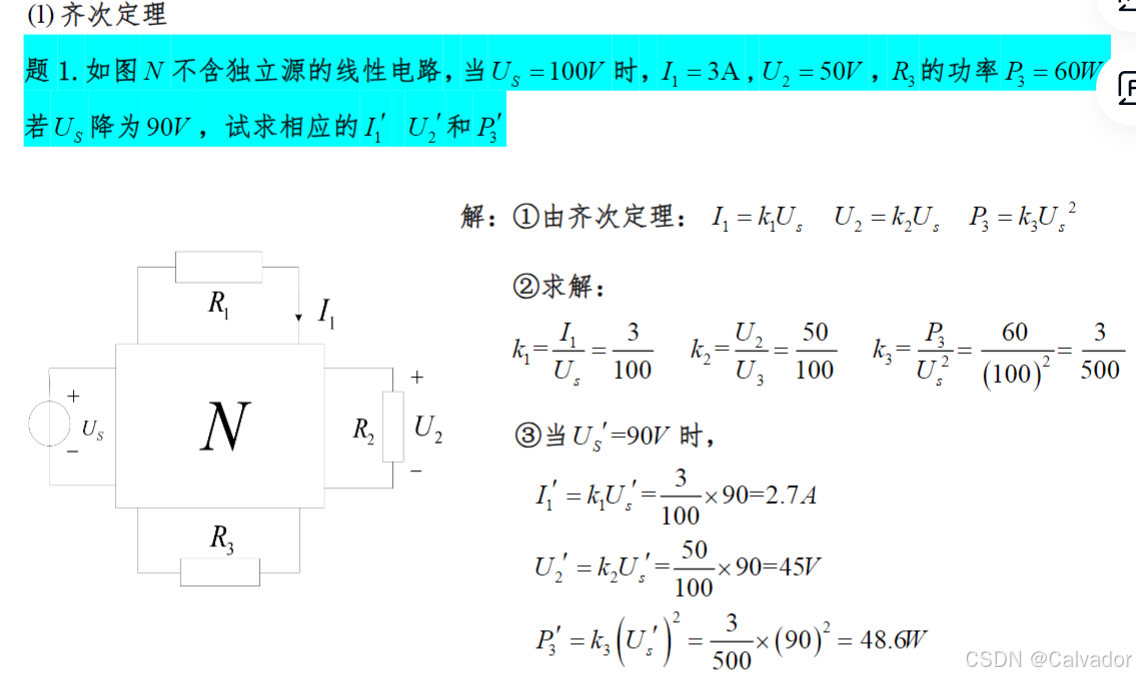

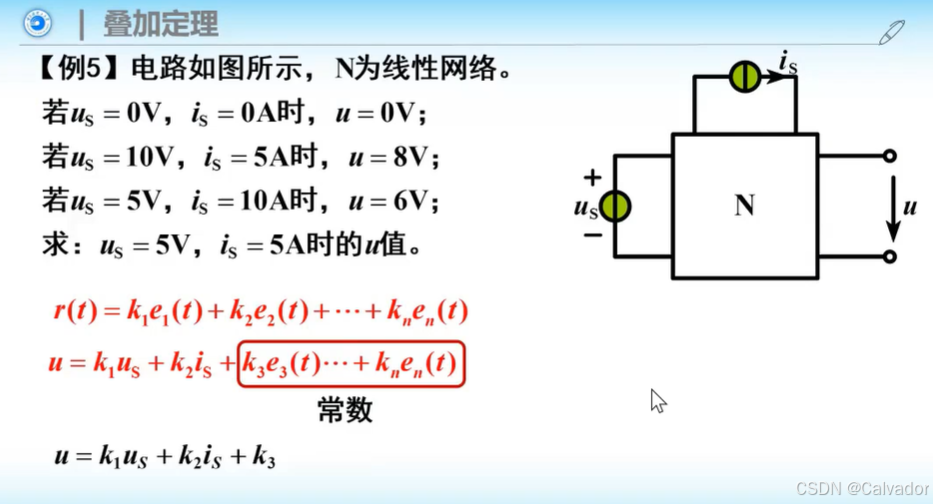

1、齐次定理和叠加定理

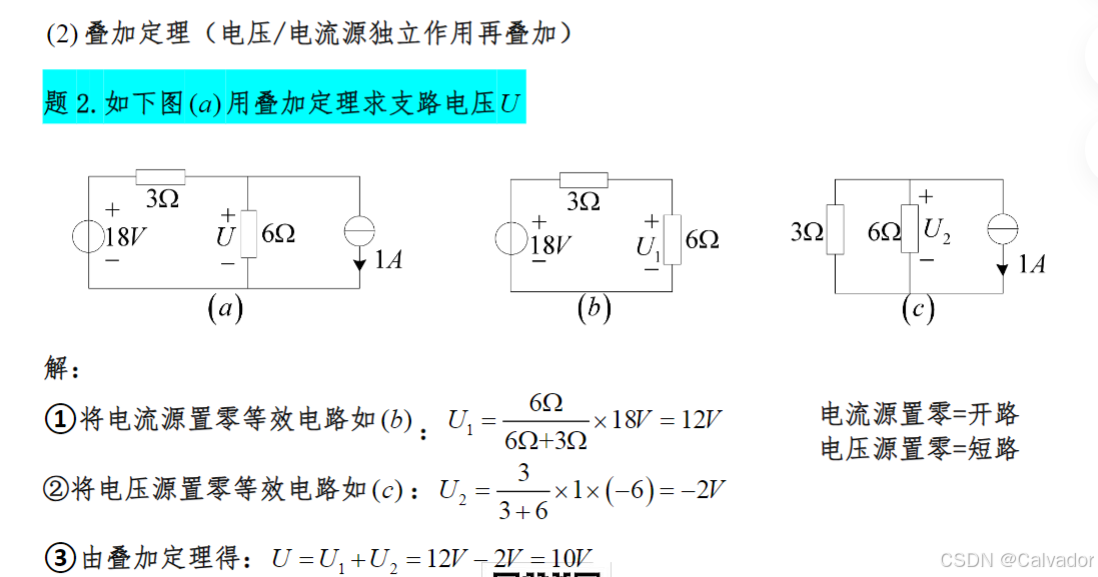

叠加定理：将两个独立源其中一个置0，单独看另一个的作用
电流源置零相当于开路；电压源置零，相当于短路

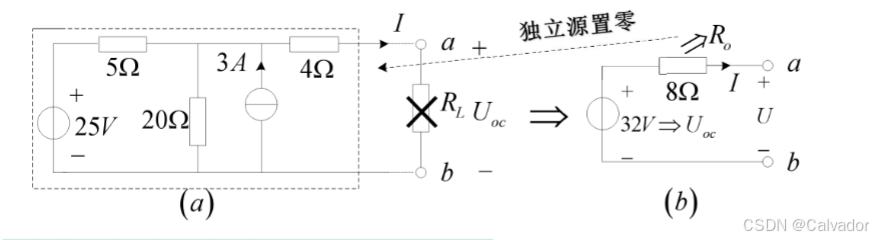

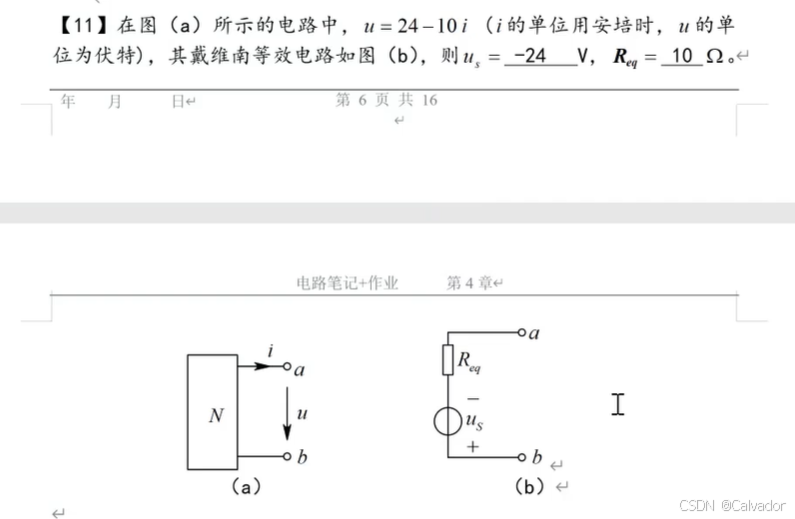

2、戴维南定理
求开路电压，等效电阻，然后等效电路
求等效电阻时：
1、独立源置零，求等效电阻
2、外加电源法（独立电流源和独立电压源都可以）

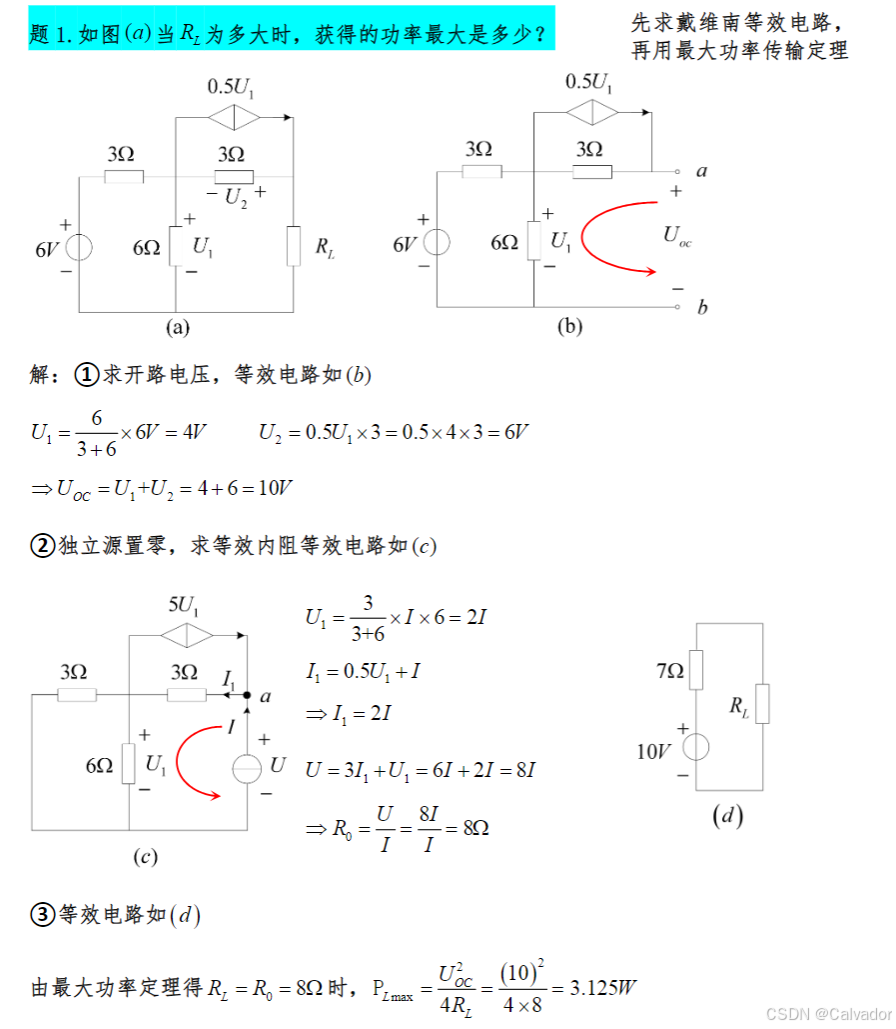

3、最大传输功率条件
外电阻等于戴维南等效电路的等效内阻时，外电阻获得的功率最大
Part6：动态电路分析

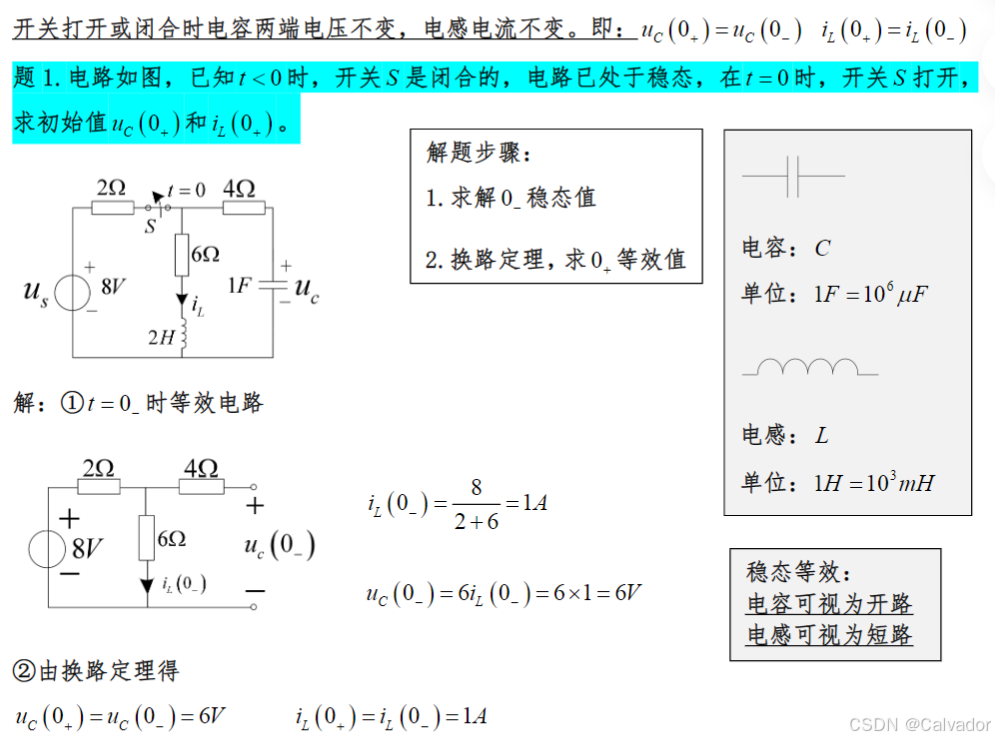

1、换路定理
开关打开和闭合的瞬间，电容两边电压不变，电感两边电流不变
稳态等效：电容可视为开路，电感可视为短路

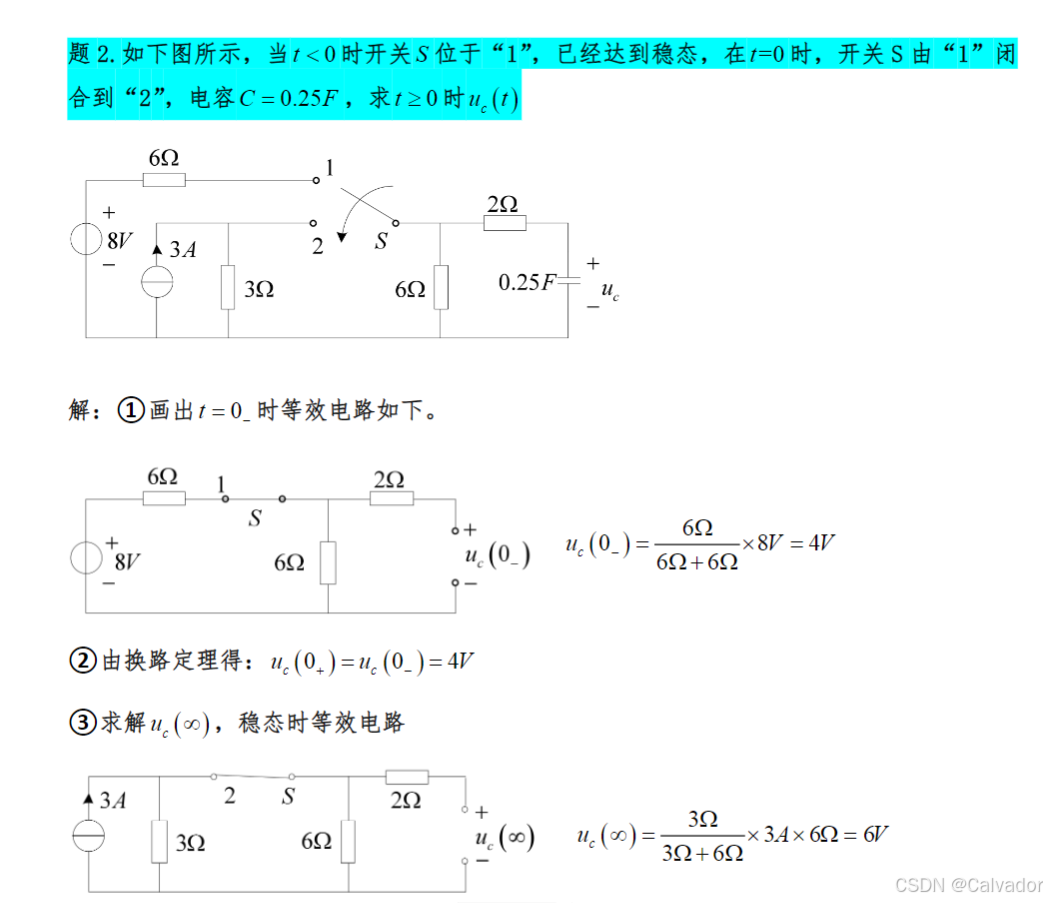

2、三要素法
一阶电路电压或电流的响应函数

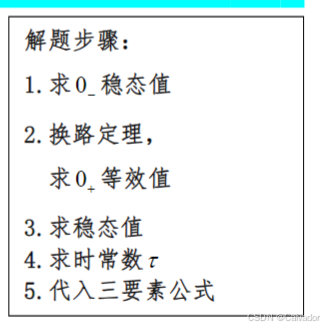

步骤：
1、求出稳态时t = 0-时的电流或电压
2、依据换路定理，得0+时刻的等效值
3、求出t=无穷时的电流电压值即稳态值

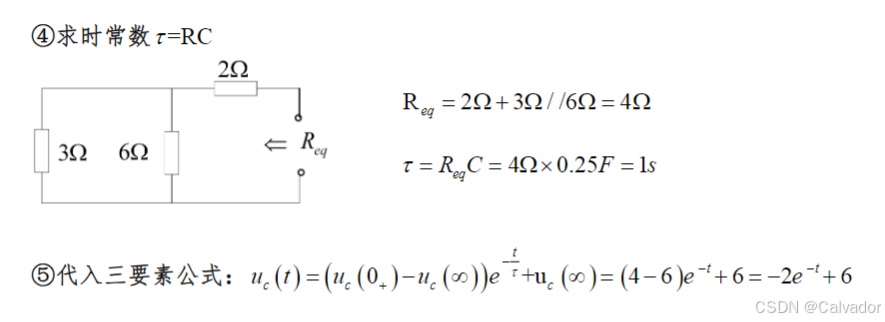

4、求时常数τ（L/R，RC）
5、代入三要素公式
Part7：正弦稳态电路分析基础

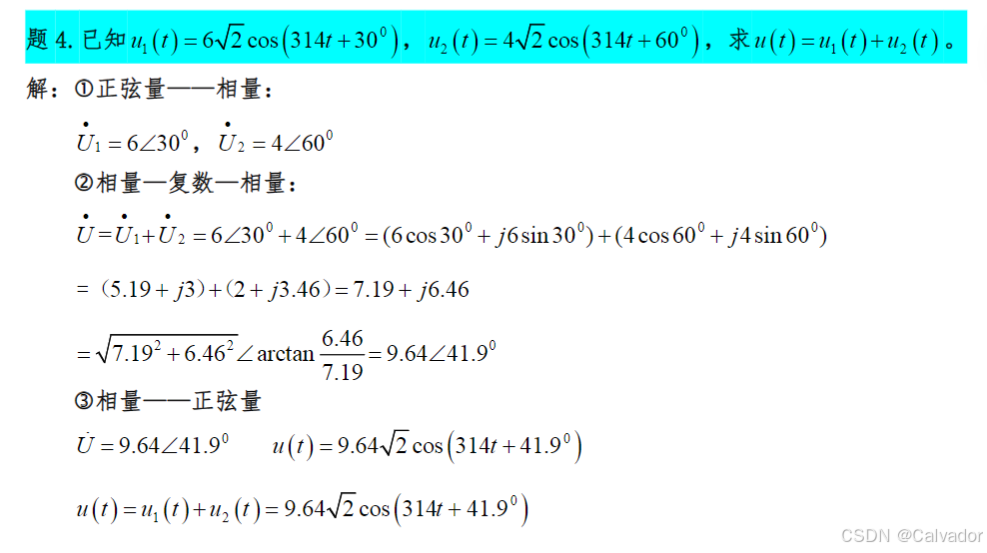

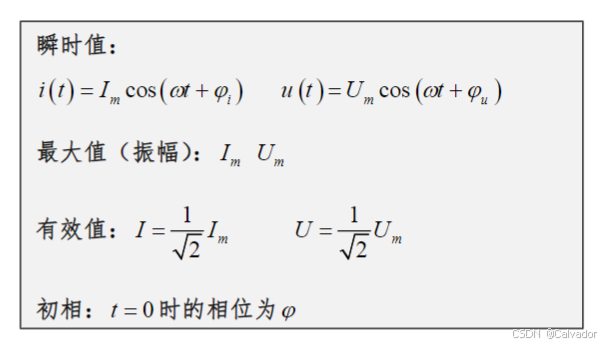

1、正弦量、相量、复数
复数用 j 表示，因为 i 与电流相同

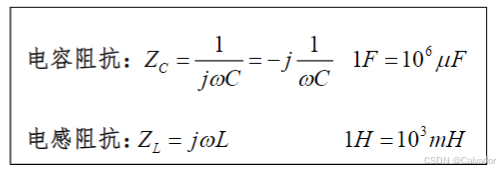

2、正弦稳态响应的计算
例题：

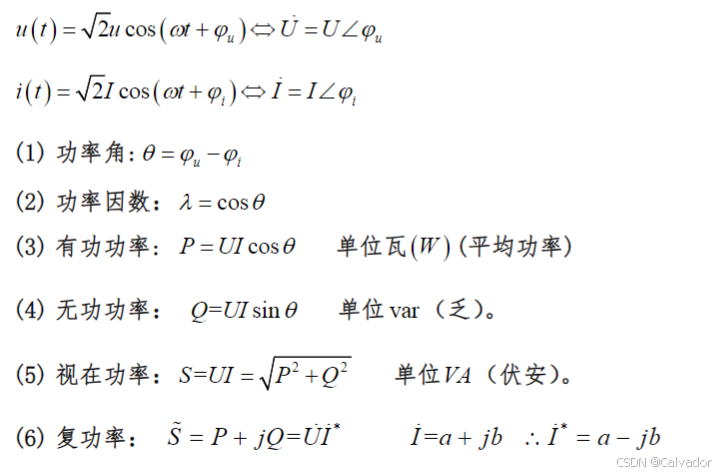

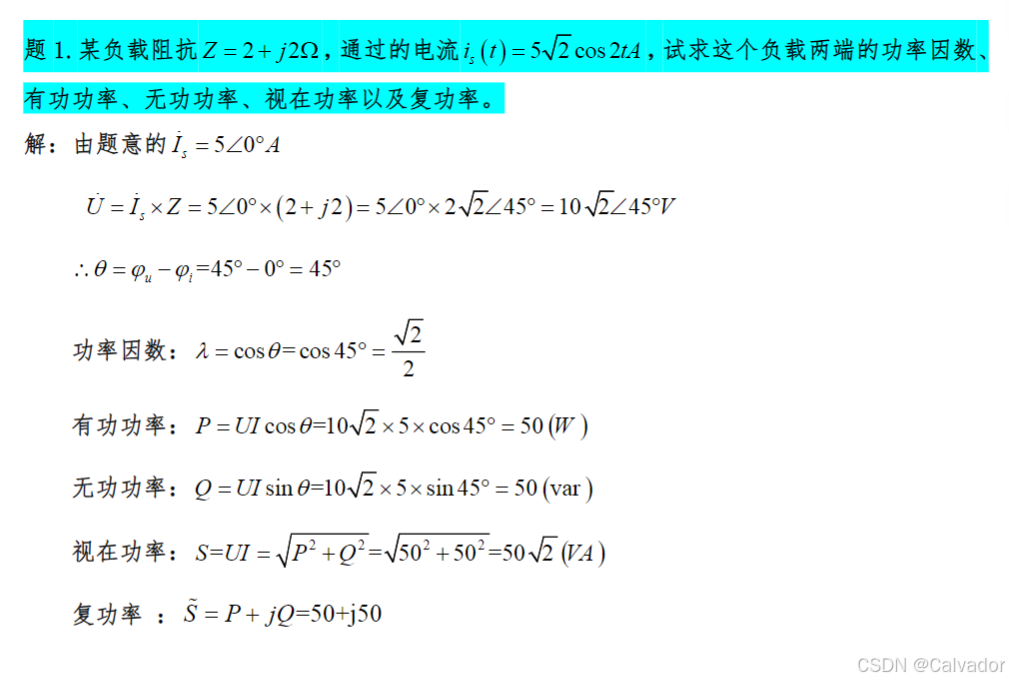

3、正弦稳态电路的功率

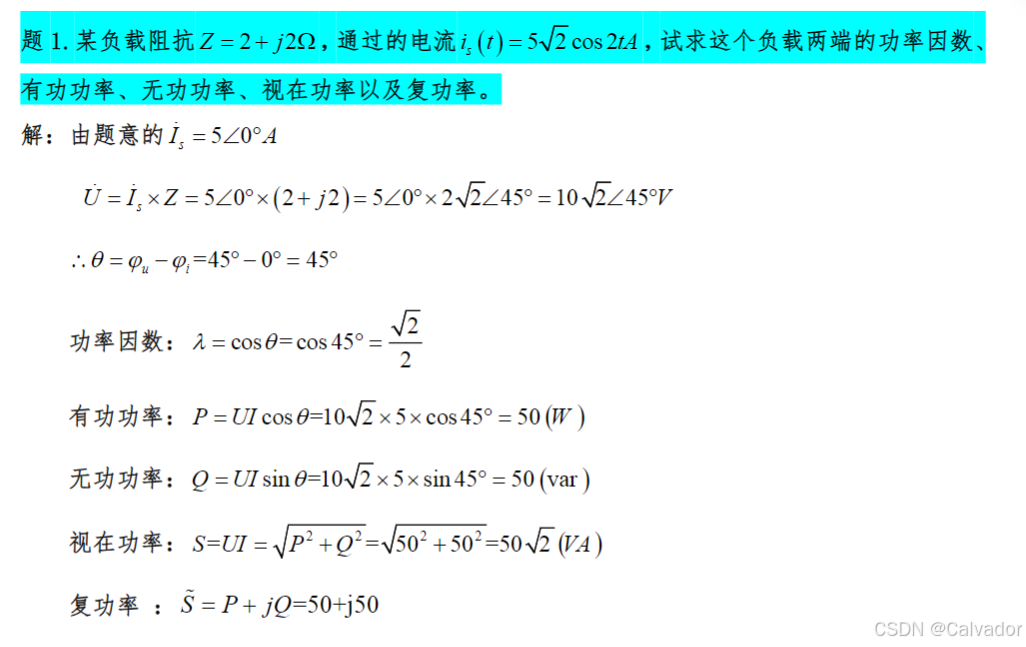

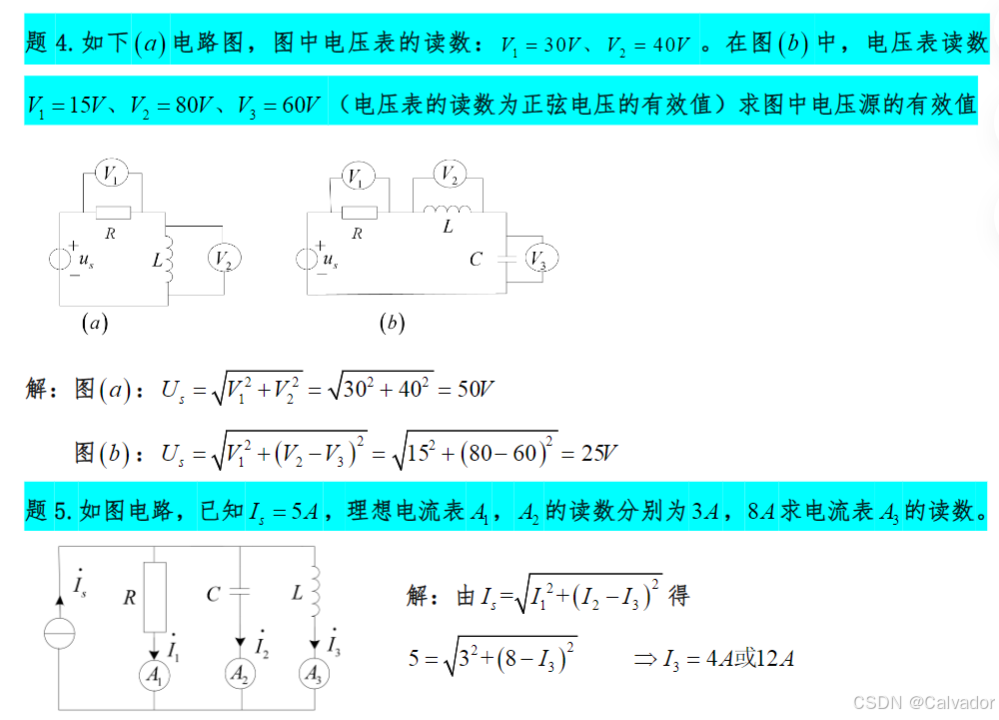

例题：

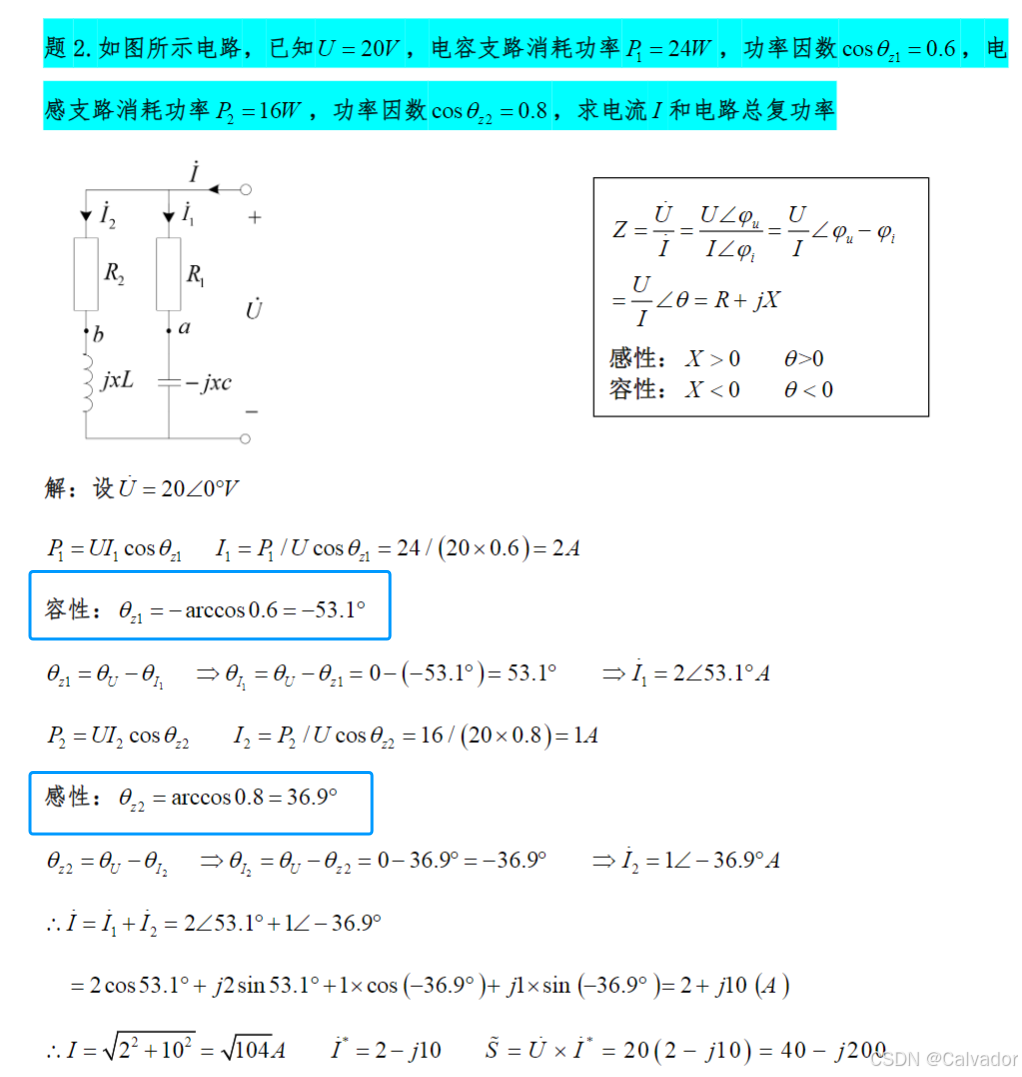

例题：

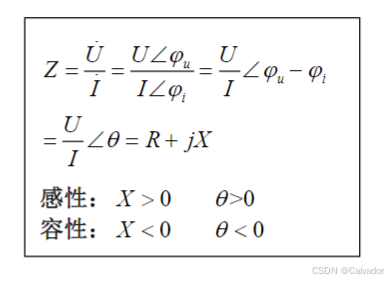

电感电路的角度为正数，电容电路的角度为负数
例题：

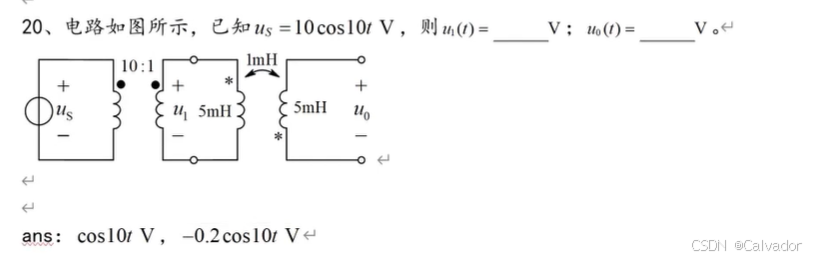

Part8：耦合电感与理想变压器

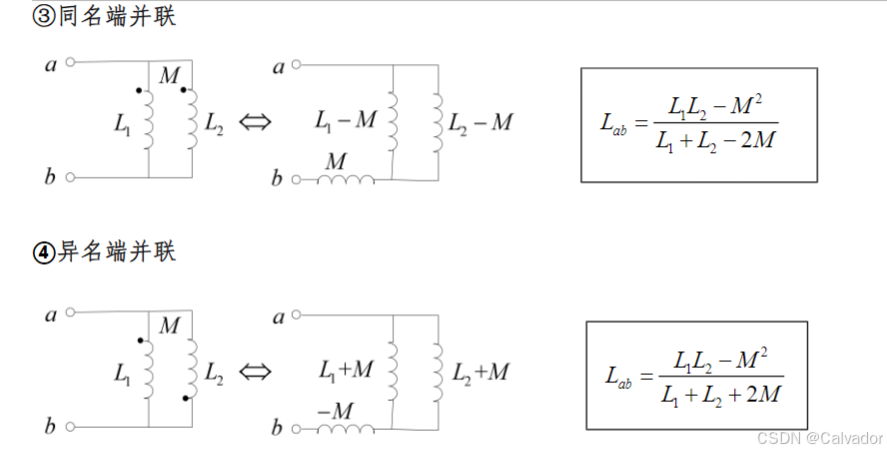

1、耦合电感

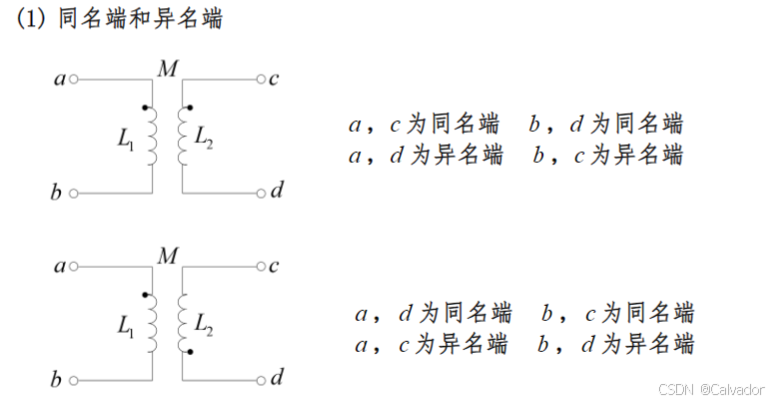

电感上的 . 为电流流入电感端

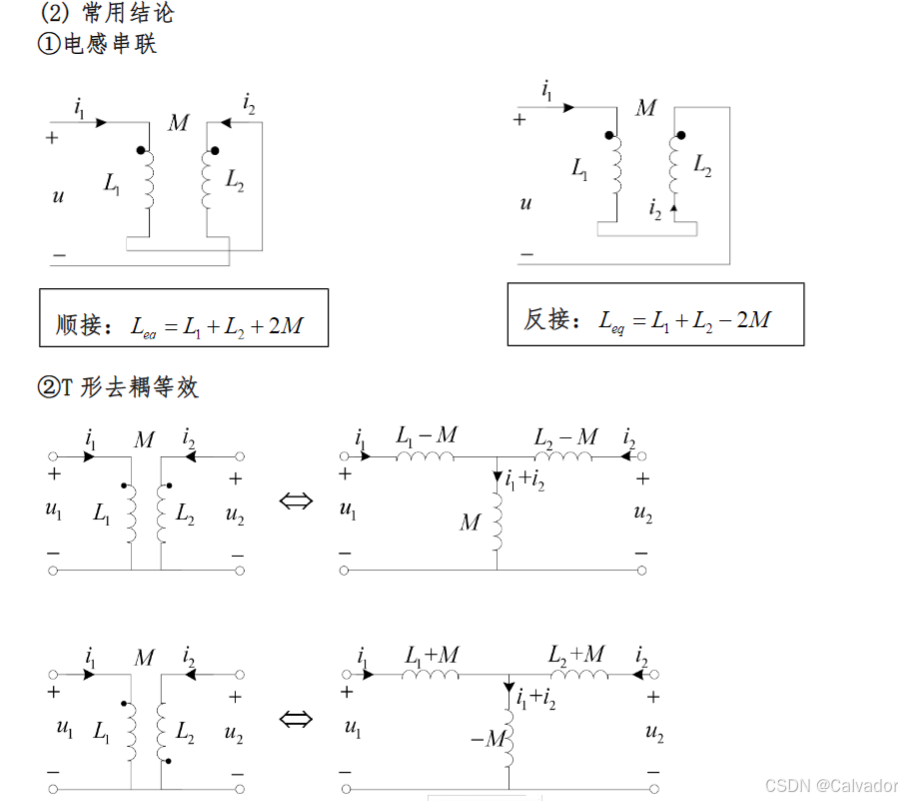

常用结论：

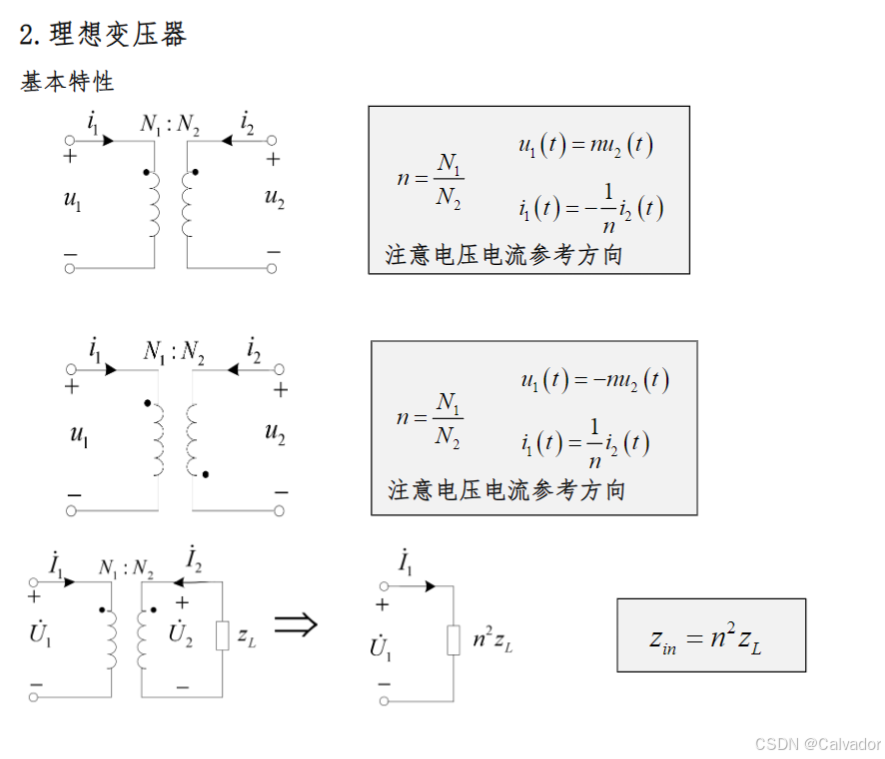

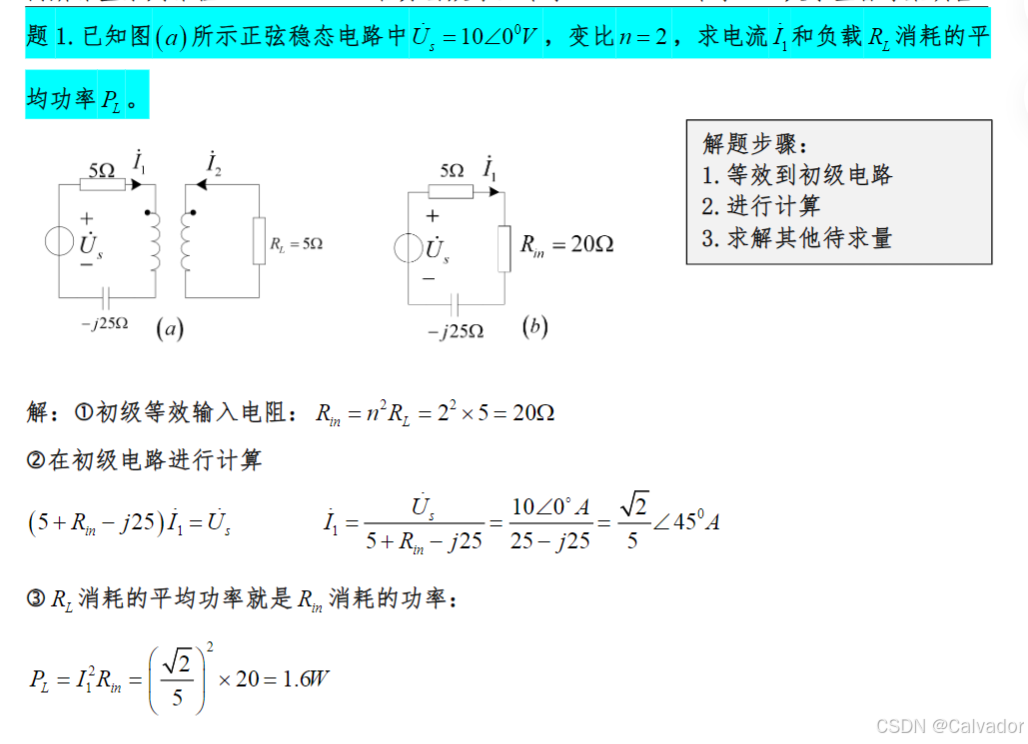

2、理想变压器

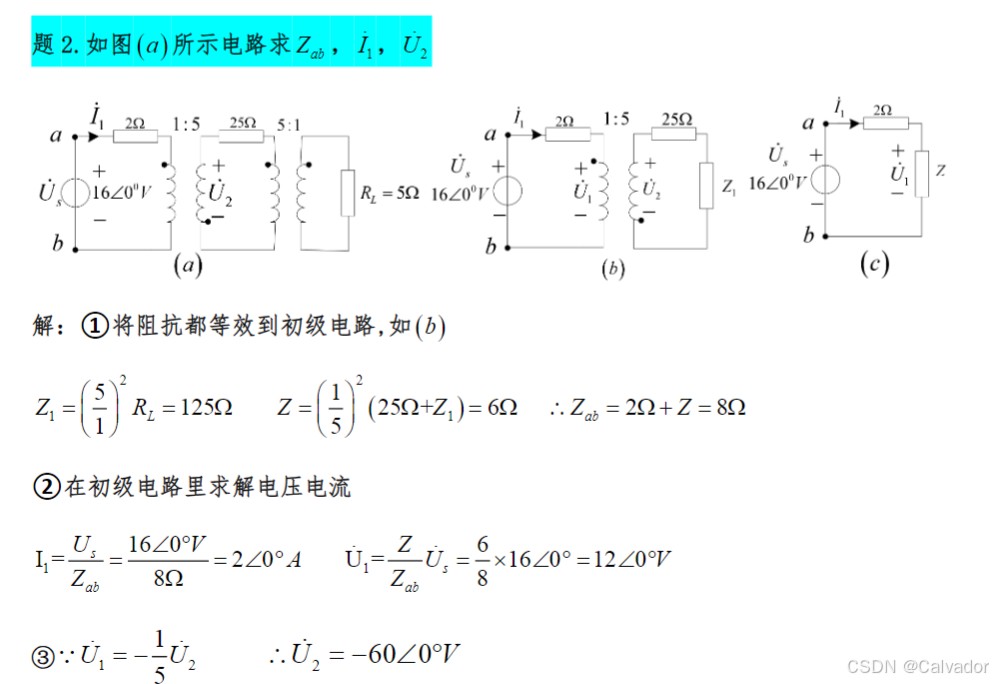

例题：
Part9：串并联谐振电路

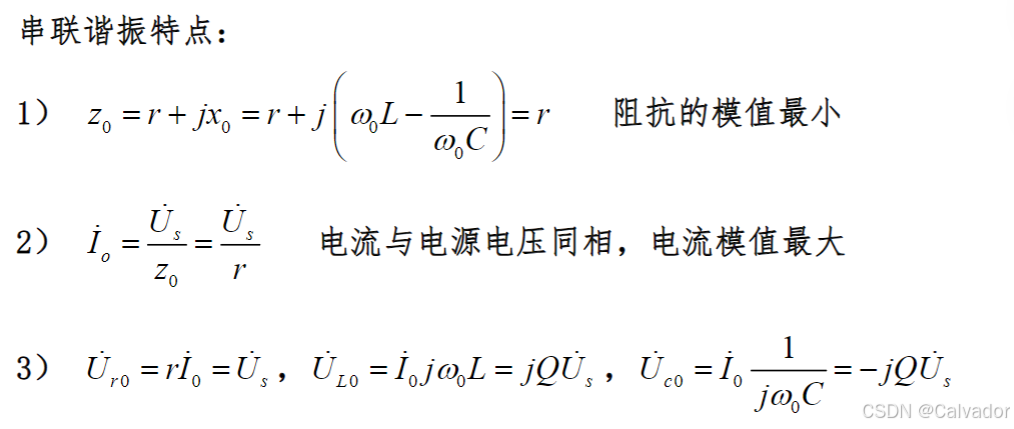

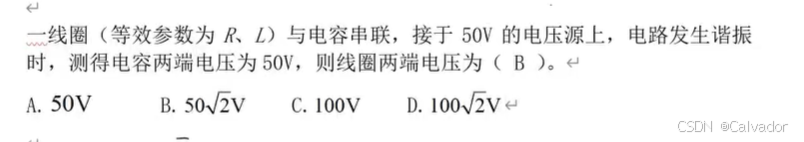

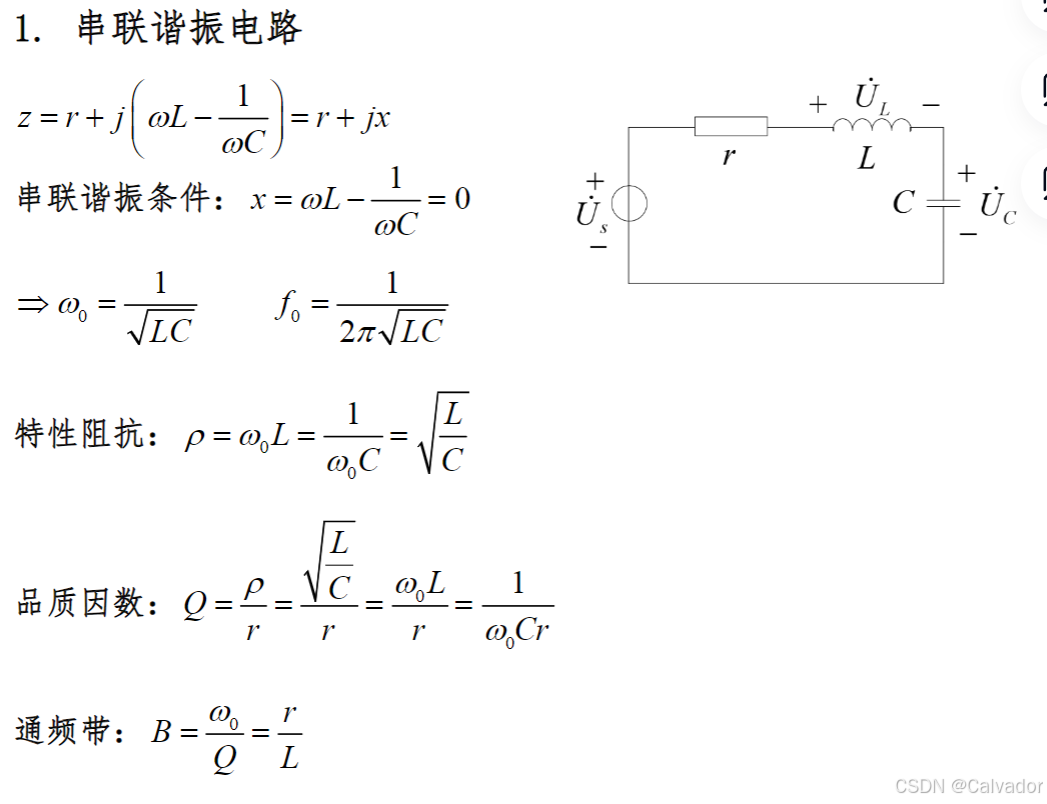

1、串联谐振电路
电感和电容串联的电路

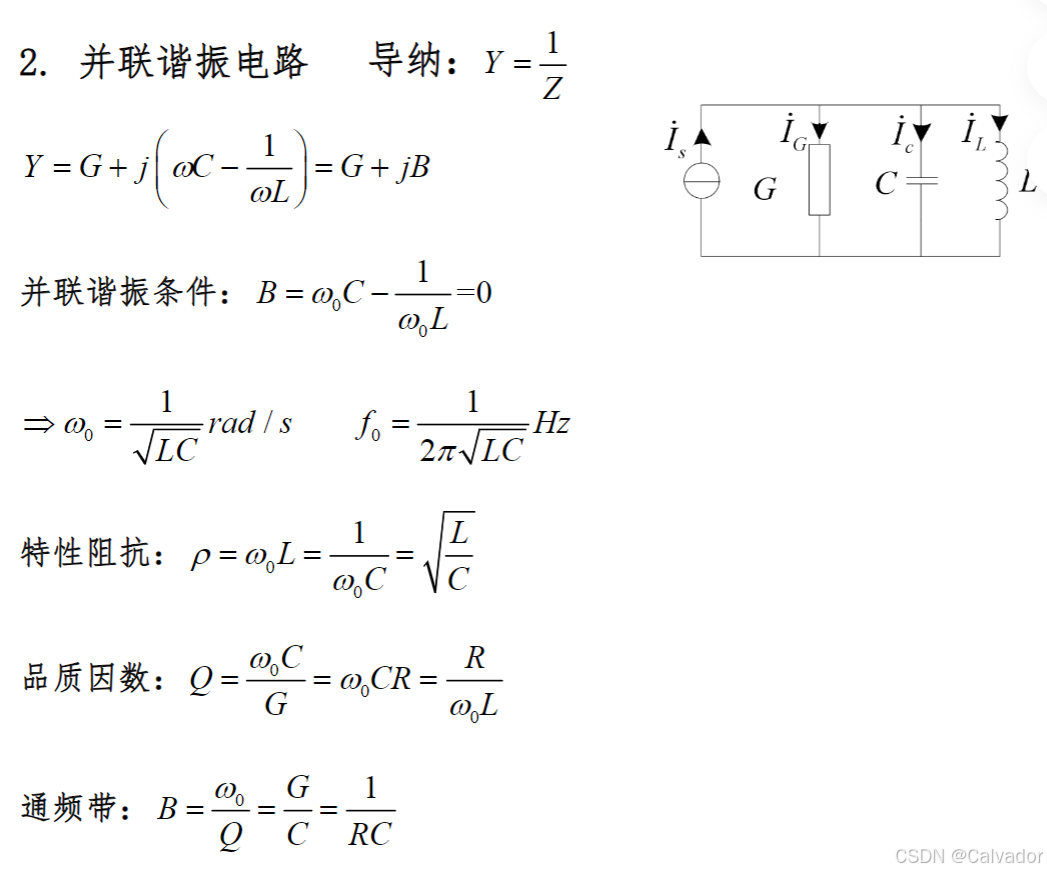

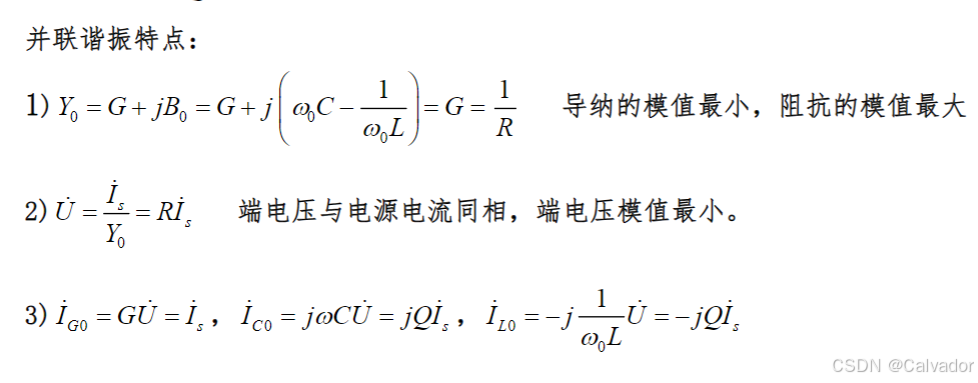

2、并联谐振电路
