【计算机组成原理实验】【总线与微命令实验】

目录

一、实验目的

二、实验电路

三、实验原理

四、实验内容

五、思考题

---

一、实验目的

（1）理解总线的概念和作用。

（2）连接运算器与存储器，熟悉计算机的数据通路。

（3）理解微命令与微操作的概念。

二、实验电路

        本实验使用的主要元器件：4位算术逻辑运算单元74LS181，8位数据锁存器74LS273，三态输出的总线收发器74LS245，2K×8静态随机存储器6116芯片，时序产生器，与非门、与门等。
        时序产生器用于产生四个等间隔时序信号T1、T2、T3和T4。在本虚拟实验系统中，连续发出的一轮T1~T4时序信号对应一个CPU周期。图5-1所示为时序产生器的简单电路连接图，其中，Ts为时钟源输入信号，stop为停止信号，start为开始信号，step为单步运行信号。在step=0时，单击“start”连接的单脉冲按钮，时序信号T1~T4会周而复始地发送出去，时序产生器处于连续运行状态，若此时单击“stop”按钮，发送完此周期时序信号后就会停机。在step=1时，时序产生器处于单步运行状态，即每发送完一个CPU周期时序信号就自动停机。本实验使用的是单步运行方式。

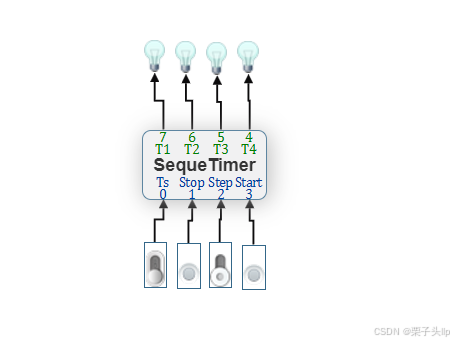

图 5-1  时序产生器的简单电路连接图

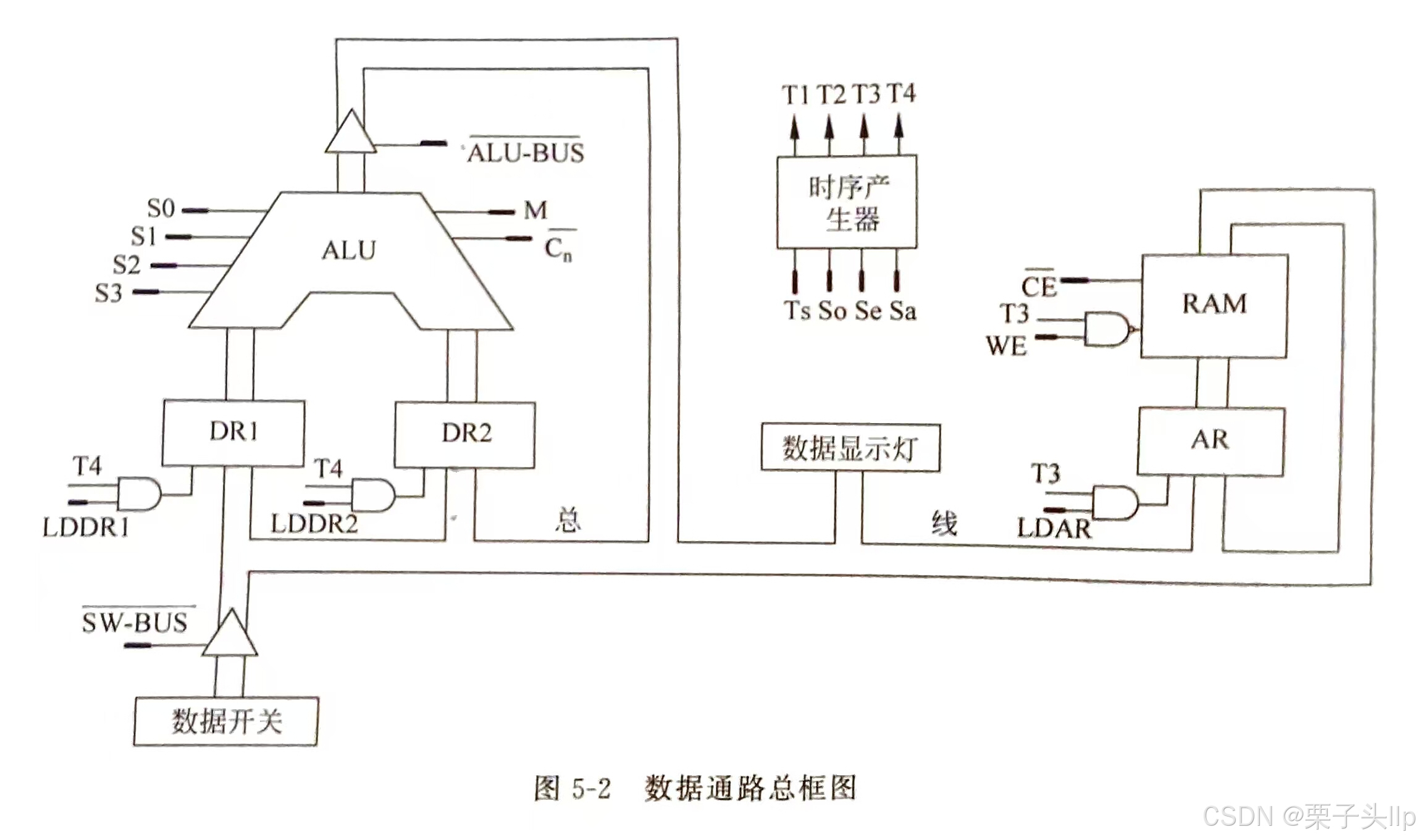

         图5-2为数据通路总框图，其中ALU由两片74LS181构成，DR1、DR2和AR 均为一片74LS273，RAM为一片6116芯片，表示三态门74LS245，时序产生器为虚拟实验系统提供的虚拟组件。

其他控制信号如下：

（1）M：选择ALU的运算模式（M=O，算术运算；M=1，逻辑运算）

（2）S3、S2、S1、S0：选择ALU的运算类型。如M=0时，设为1001表示加法运算。
