【计算机组成原理实验】【存储器实验】

目录

一、实验目的

二、实验电路

三、实验原理

四、实验步骤

五、思考题

---

一、实验目的

（1）掌握静态随机存储器RAM的工作特性。

（2）掌握静态随机存储器RAM的读写方法。

二、实验电路

        本实验使用的主要元器件：2K×8静态随机存储器6116芯片，8位数据锁存器74LS273（本实验用作地址寄存器 AR），三态输出的8组总线收发器74LS245，与非门、与门等。

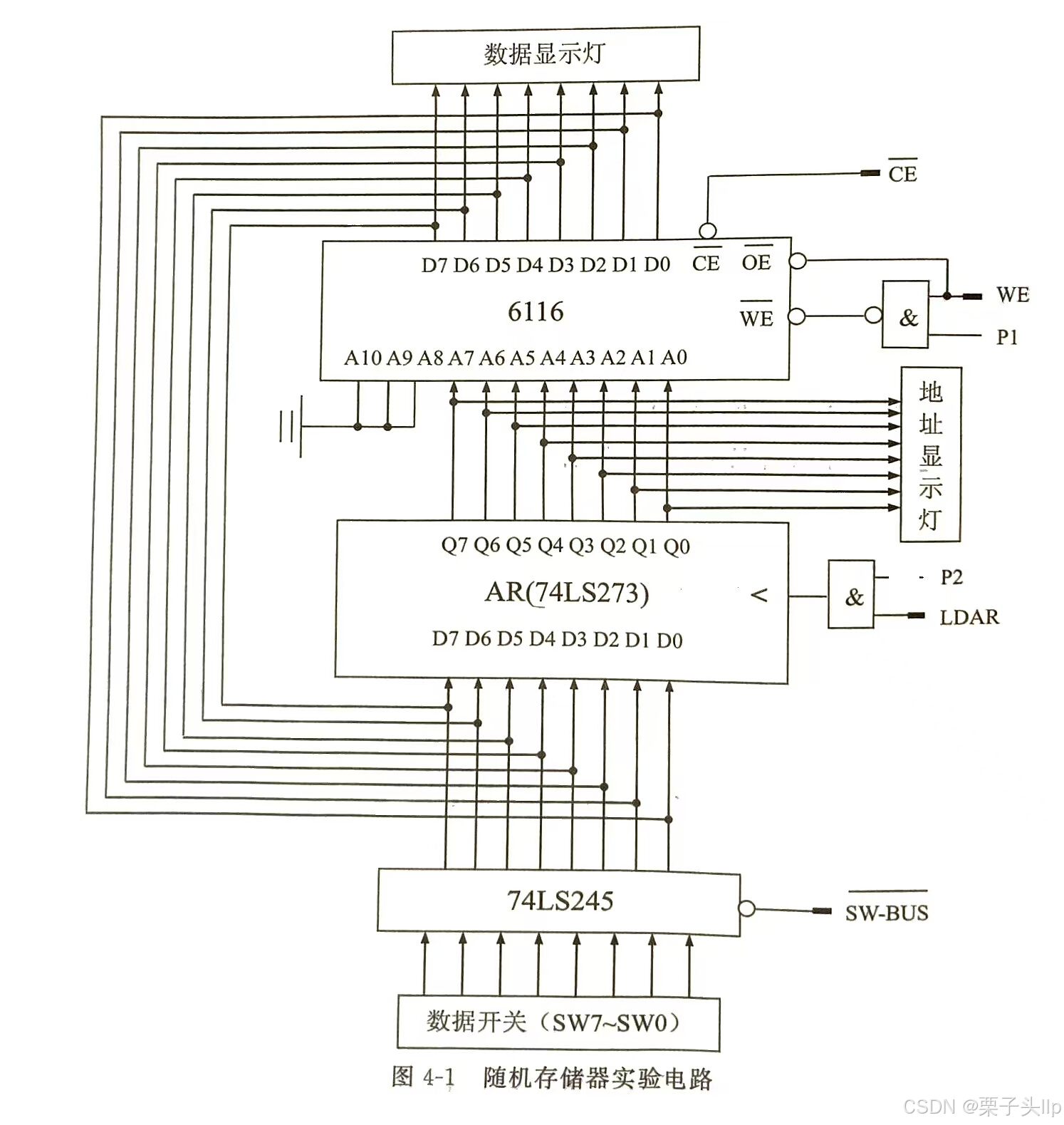

        图4-1 为本实验所用的存储器原理图， 图中尾巴上带加粗标记的线条为控制信号，其余为数据信号线或地址信号线。

（1）：6116芯片的片选信号。为0时，6116芯片正常工作。

（2）：输出允许信号。当=0、=0、=1时为读操作。

（3）WE：写信号。在=0时，WE=1表示写操作，WE=0表示读操作。

（4）P1：脉冲信号。当WE=1、P1=1时，6116芯片进行写操作。

（5）LDAR：对地址寄存器AR进行加载的控制信号。当LDAR=1时是加载状态。

（6）P2：脉冲信号。当LDAR=1时，在上升沿将地址载入 AR。74LS273触发器在时钟输入为高电平或低电平时，输入端的信号不影响输出，仅在时钟脉冲的上升沿，输入端数据才发送到输出端，同时将数据锁存。

（7）：开关输出三态门使能信号。当它为0
