一、实验目的

（1）连接程序计数器、地址寄存器、存储器与指令寄存器，理解程序计数器的作用。
（2）掌握使用微命令通过程序计数器从存储器中读取指令和数据的方法。

二、实验电路

本实验使用的主要元器件：8位数据锁存器74LS273，4位二进制计数器74LS163、三态输出的总线收发器74LS245，2KX8静态随机存储器6116芯片，时序产生器，与非门、与门、开关、指示灯等。

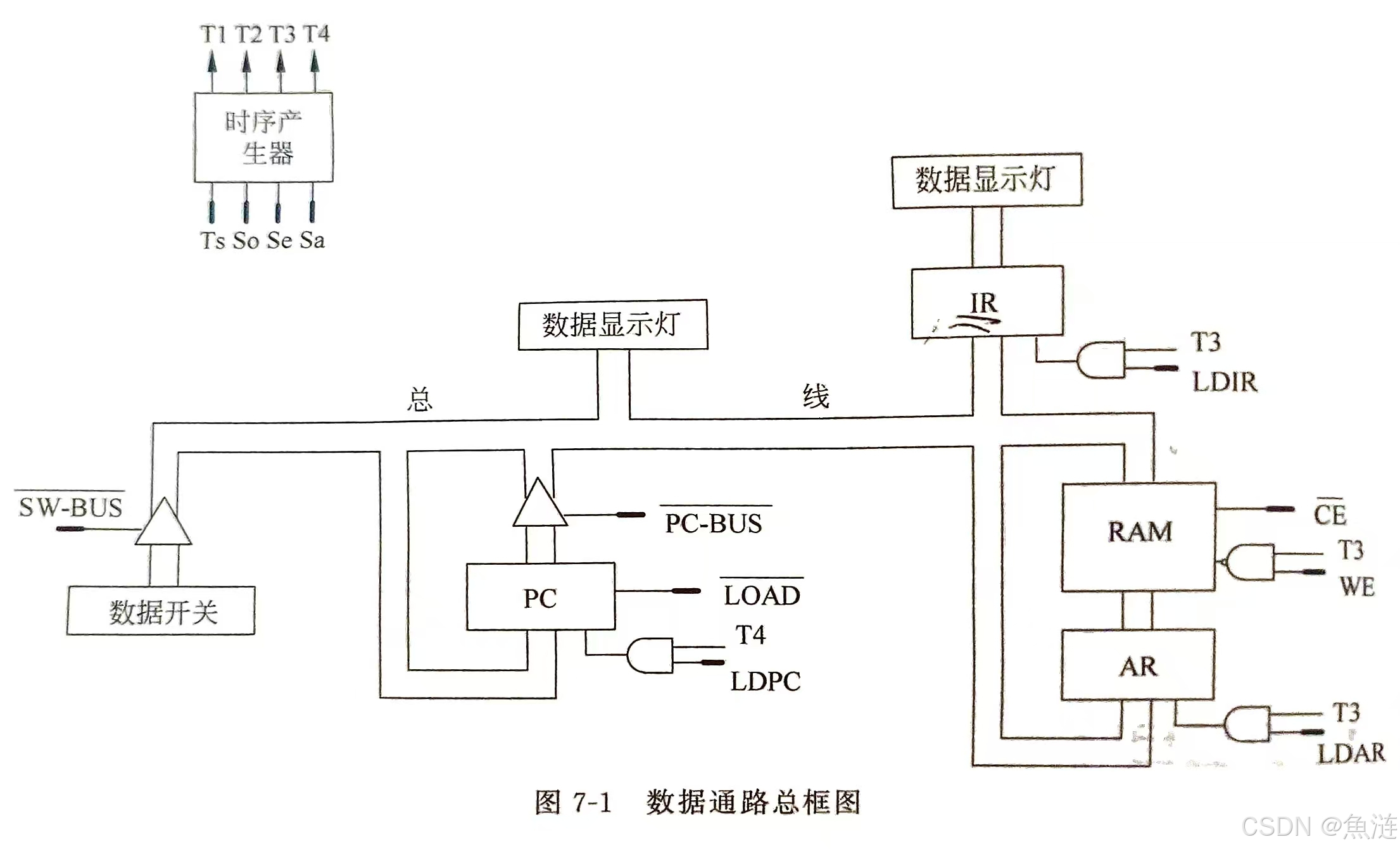

本实验数据通路总框图如图7-1所示，其中程序计数器PC由两片74LS163级联构成，IR和AR均为一片 74LS273，RAM为一片6116芯片，△表示三态门74LS245，时序产生器为虚拟实验系统提供的虚拟组件。
实验电路中涉及的主要控制信号如下。

(1)LDIR:IR的加载信号，与T3脉冲配合将总线上的数据传入IR中。LDIR和T3通过与门进行与运算之后连接到74LS273芯片的CP引脚，当LDIR=1时，在T3的上升沿将指令锁存到IR并发送给数据显示灯。
(2)¬MR：74LS273芯片的清零信号，低电平有效。本实验恒置为1。
(3)¬CE：6116芯片片选信号。CE为0时，6116芯片正常工作。
(4)¬OE：6116芯片输出允许信号。当¬CE=0、¬OE=0、¬WE=1时为读操作。
(5)WE：6116芯片写信号，与T3脉冲配合实现存储器写操作。WE和T3通过与非门连接到6116芯片的WE引脚，WE引脚低电平有效。在¬CE=0的前提下，当WE=1且T3=1时进行写操作。WE还与¬OE引脚相连，因此在¬CE=0、WE=0时进行读操作。
(6)LDAR：AR的地址加载信号,与T3 脉冲配合将总线上的地址传入AR中。LDAR和T3通过与门进行与运算后连接到74LS273芯片的CP引脚，当LDAR=1时，在T3的上升沿将地址锁存到AR。
(7)¬SW-BUS：开关输出三态门使能信号，当它为0时，将SW0~SW7数据发送到总线。
(8)¬PC-B
