计算机组成原理实验报告

实验二  运算器实验

一、实验目的

1） 掌握算术逻辑运算单元的工作原理。

2） 熟悉简单运算器的电路组成。

3） 熟悉4位运算功能发生器（74LS181）的算术、逻辑运算功能。

二、实验要求

1） 做好实验预习，看懂电路图，熟悉实验中所用芯片各引脚的功能和连接方法。

2） 按照实验内容与步骤的要求，认真仔细地完成实验。

三、实验内容与步骤

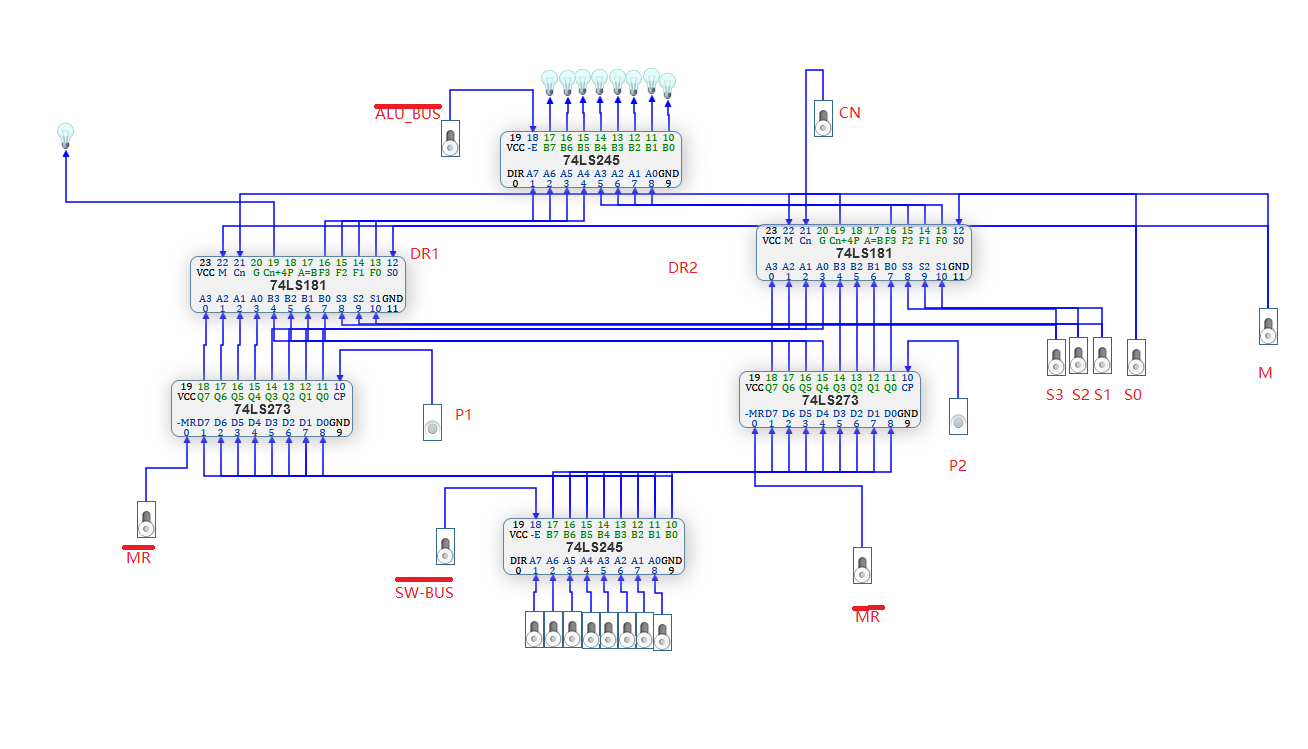

1.  运行虚拟实验系统，绘制运算器实验电路，实验电路截图如下：

图1运算器虚拟实验电路

2.  进行电路预设置，具体步骤如下：

1） 将ALU-BUS设为高电平，关闭ALU输出端的三态门；

2） 将两片74LS273的MR都设为高电平，否则74LS273会处于清零状态。

3.  打开电源开关。

4.  设置SW7~SW0向DR1和DR2置数。以DR1=65H，DR2=A7H为例，具体步骤如下：

1） 将SW-BUS置0，打开数据输入端的三态门；

2） 将数据开关的SW7~SW0置为01100101；

3） 发出P1单脉冲信号，在P1的上升沿，数据打入寄存器DR1；

4） 将数据开关的SW7~SW0置为10100111；

5） 发出P2单脉冲信号，在P2的上升沿，数据打入寄存器DR2。

6） 将SW-BUS置1，关闭数据输入端的三态门；

5.  检验DR1和DR2中存的数是否正确。其具体操作如下：

1） ALU-BUS=0，打开ALU输出端的三态门；

2） 设置Cn=1，ALU无进位输入；

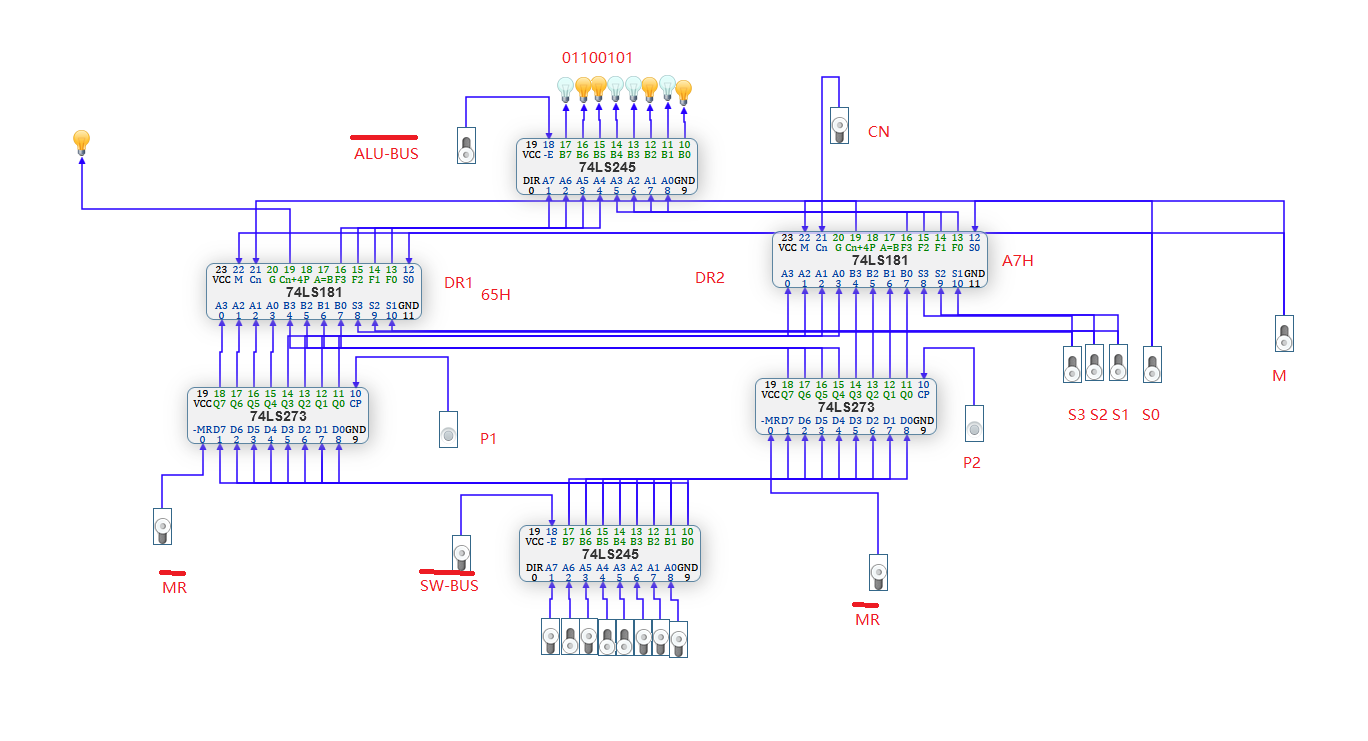

3） 将S3、S2、S1、S0、M置为00000，指示灯应显示DR1中数据01100101；

结果如图：

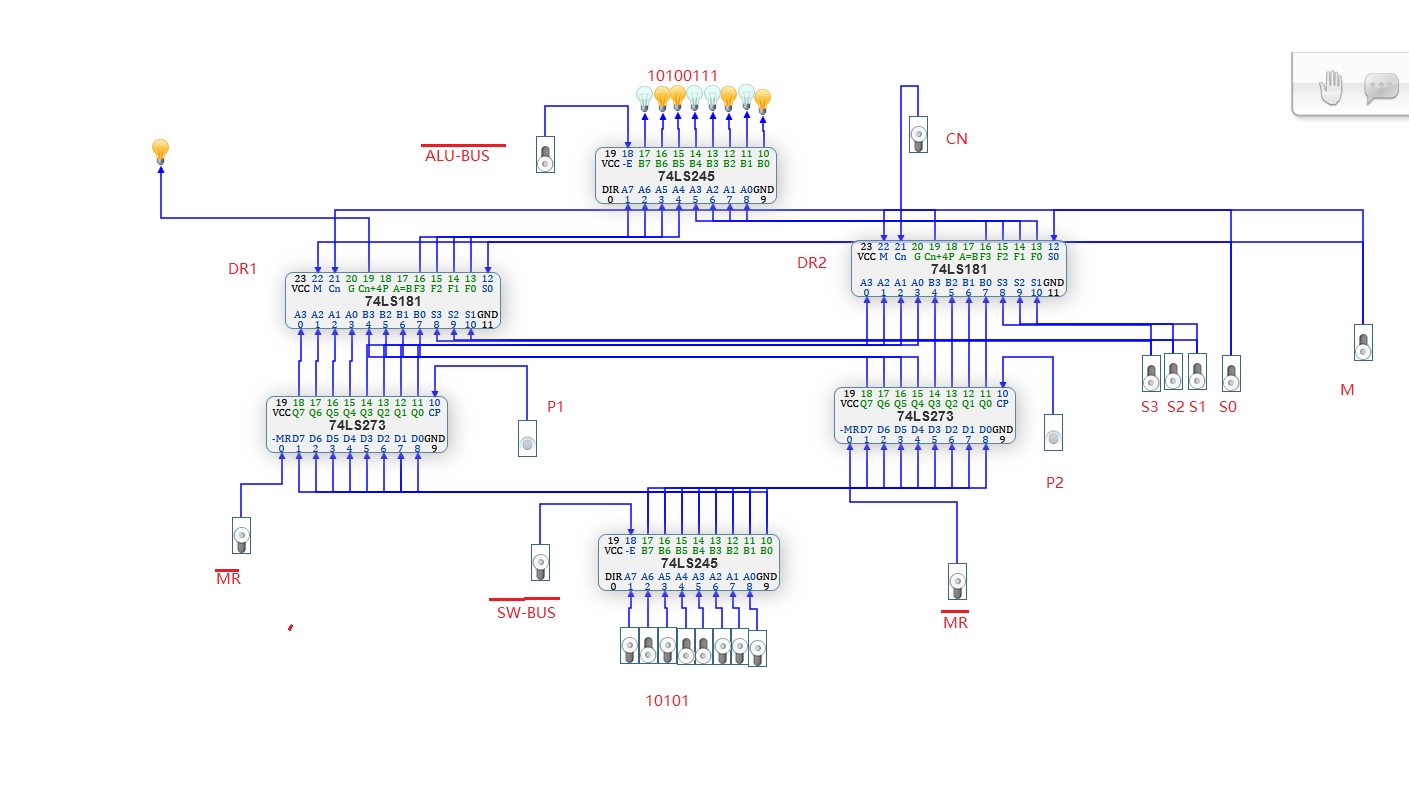

4） 将S3、S2、S1、S0、M置为10101，指示灯应显示DR2中数据10100111。

结果如图：

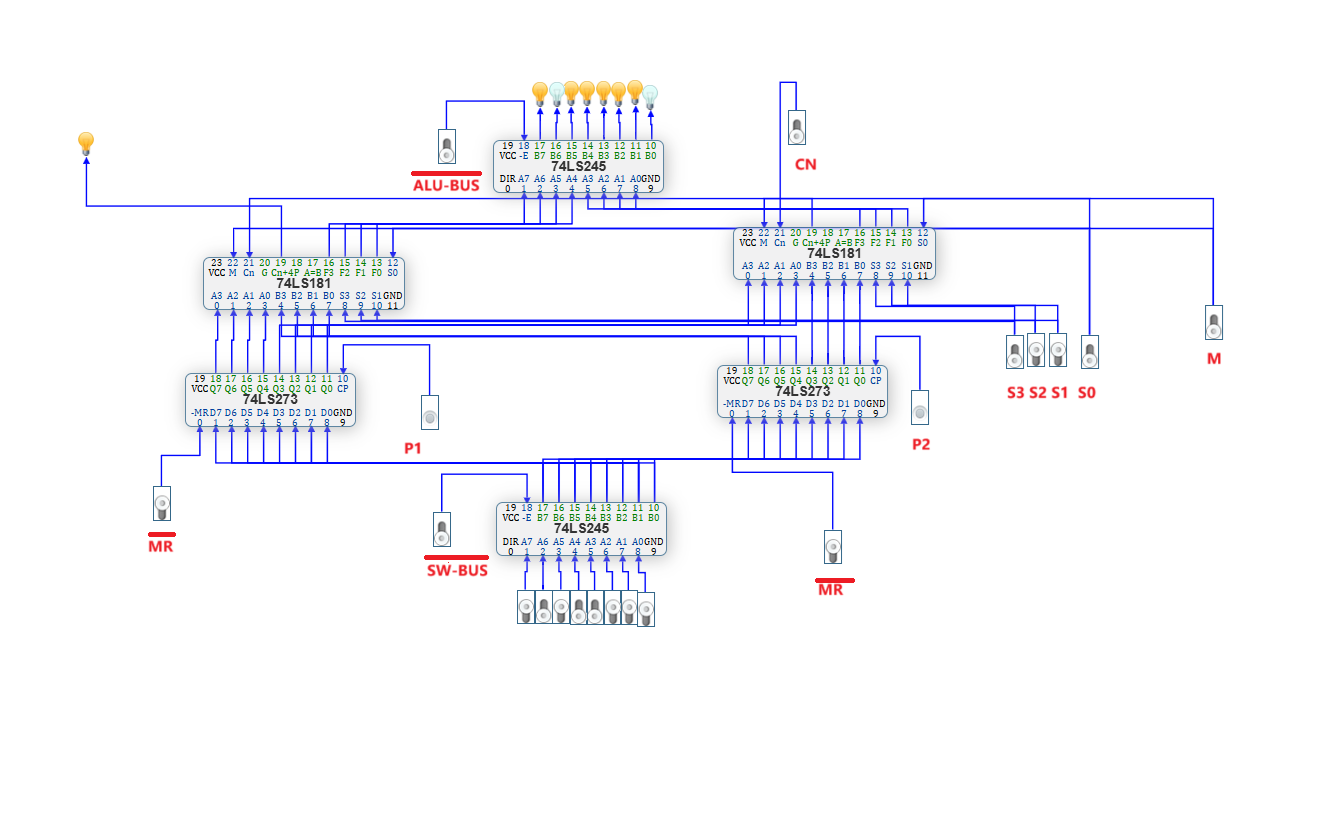

6.  验证74LS181的算术运算和逻辑运算功能（采用正逻辑）。在给定DR1=65H，DR2=A7H的情况下，改变运算器的功能模式，观察运算器的输出，并填入表1，然后和理论值进行比较、验证。

表1 运算器功能验证

工作模式选择 S3 S2 S1 S0	算术运算(M=0)(Cn=1无进位)		逻辑运算(M=1)
	功能	输出值	功能	输出值
0000	A	01100101	A(—)	10011010
0001	A+B	11100111	A(——)+(——)B(——)	00011000
0010	A+B(—)	01111101	A(—)B	10000010
0011	0 minus 1	11111111	Logical 0	00000000
0100	A plus AB(—)	10100101	A(——)B(——)	11011010
0101	(A+B) plus AB(—)	00100111	B(—)	01011000
0110	A minus B minus 1	10111101	A⊕B	11000010
0111	AB(—) minus 1	00111111	AB(—)	01000000
1000	A plus AB	10001010	A(—)+B	10111111
1001	A plus B	00001100	A(——)⊕(——)B(——)	00111101
1010	(A+B(—)) plus AB	10100010	B	10100111
1011	AB minus 1	00100100	AB	00100101
1100	A plus A	11001010	Logical 1	11111111
1101	(A+B) plus A	01001100	A+B(—)	01111101
1110	(A+B(—)) plus A	11100010	A+B	11100111
1111	A minus 1	01100100	A	01100101

注意：A和B分别表示参与运算的两个数，“+”表示逻辑或，“plus”表示算术求和。

四、思考与分析

1. 运算器主要由哪些器件组成？这些器件是怎样连接的？

器件组成

1. 算术逻辑单元（ALU）：
   • 这是运算器的核心部分，负责执行各种算术运算（如加、减、乘、除）和逻辑运算（如与、或、非、异或）。
   • ALU 通常包含加法器、减法器（通过加法器和补码实现）、乘法器、除法器等功能单元。
2. 寄存器：
   • 寄存器用于存储操作数、中间结果和最终结果。
   • 常见的寄存器包括累加器（用于累加操作）、暂存器（用于暂存数据）、通用寄存器组（用于存放程序中用到的数据）等。
   • 寄存器还可以包括状态寄存器，用于记录运算的结果状态，如溢出、负标志、进位或借位标志等。
3. 选择器/多路器：
   • 选择器或多路器用于选择要进行运算的操作数。
   • 它决定了要从寄存器中选择哪些数据进行操作，以及将结果存储在哪个寄存器中。
4. 运算控制器：
   • 运算控制器是运算器的“大脑”，负责根据指令控制运算的类型和顺序。
   • 它产生控制信号，指示ALU执行哪种运算，以及从何处获取操作数和将结果存储在哪里。
5. 内部总线：
   • 内部总线用于连接运算器内部的各个器件，实现数据的传输和控制信号的传递。
   • 数据总线用于传输操作数、中间结果和最终结果；控制总线用于传输控制信号；地址总线（虽然不直接属于运算器，但在数据访问时很重要）用于传输内存地址或寄存器地址。

连接方式

• 总线连接：
  • 运算器中的各个器件通常采用总线的方式进行连接。
  • 总线是一种并行传输方式，可以同时传输多个位的数据。
  • 数据总线、控制总线和地址总线通过连接各个器件，实现了运算器内部的数据传输和控制。
• 控制信号：
  • 运算控制器通过控制总线向各个器件发送控制信号。
  • 这些控制信号指示ALU执行哪种运算、选择器选择哪些操作数、寄存器存储或读取数据等。
• 数据传输：
  • 操作数和中间结果通过数据总线在寄存器、ALU和选择器之间传输。
  • 最终结果通常被存储在寄存器中，以便后续使用或送回存储器。

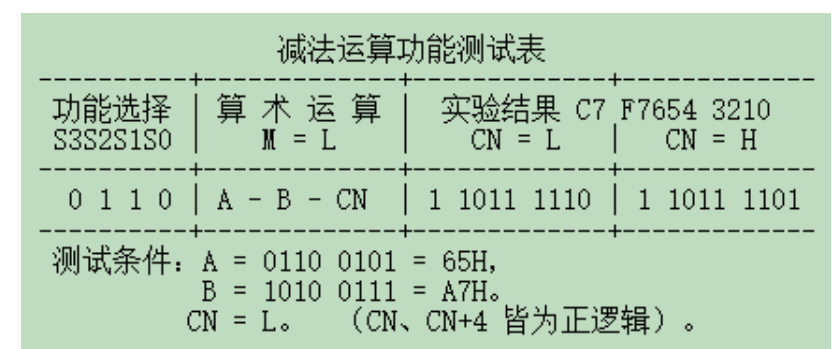

2. 芯片 74LS181 没有减法：A minus B 的指令，怎样实现减法功能？

将CN置为0，可以实现减法

65H-A7H=-66 1011 1110

则结果为 1011 1110
