基于PLC的花样喷泉系统设计

        随着城市景观和娱乐设施的不断发展,音乐喷泉作为一种结合了视觉与听觉享受的动态艺术形式,日益受到人们的欢迎。因此,花样喷泉应运而生,它不仅可以起到美化环境的作用还具有相当高的观赏价值。本文介绍了一种基于西门子的可编程控制器(PLC)为控制核心的花样音乐喷泉控制系统的设计,该系统巧妙运用定时器、计数器以及比较指令等进行精确控制,从而实现了对喷泉喷水模式的精细调控。

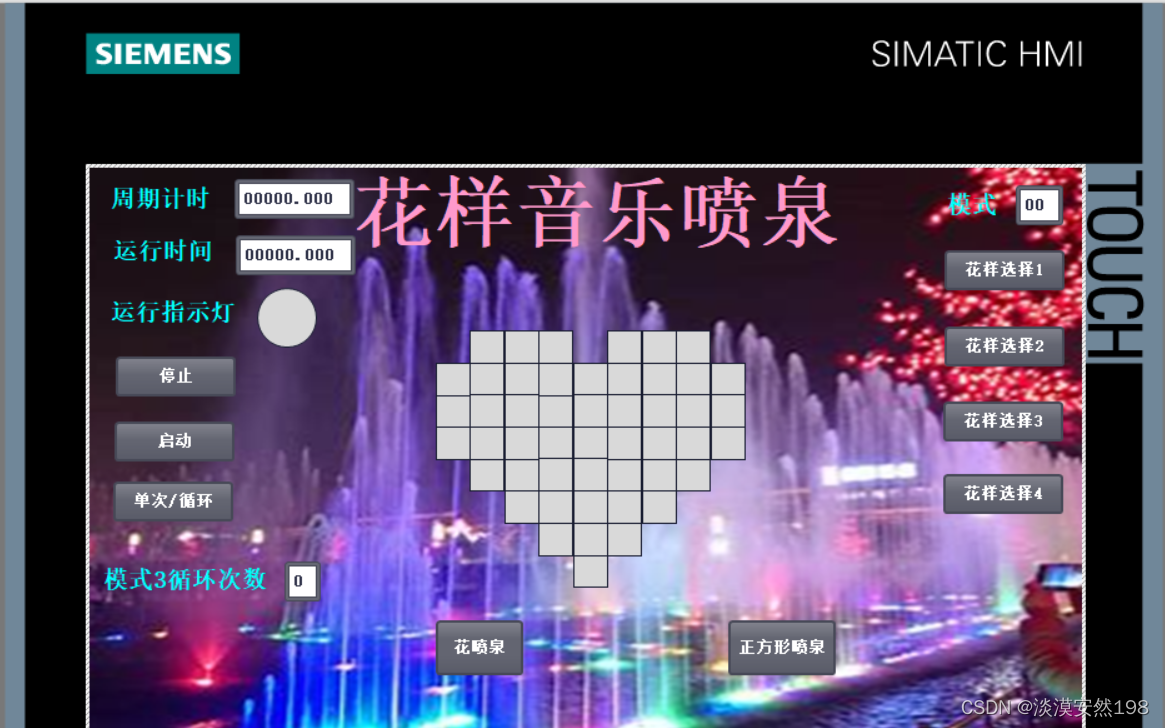

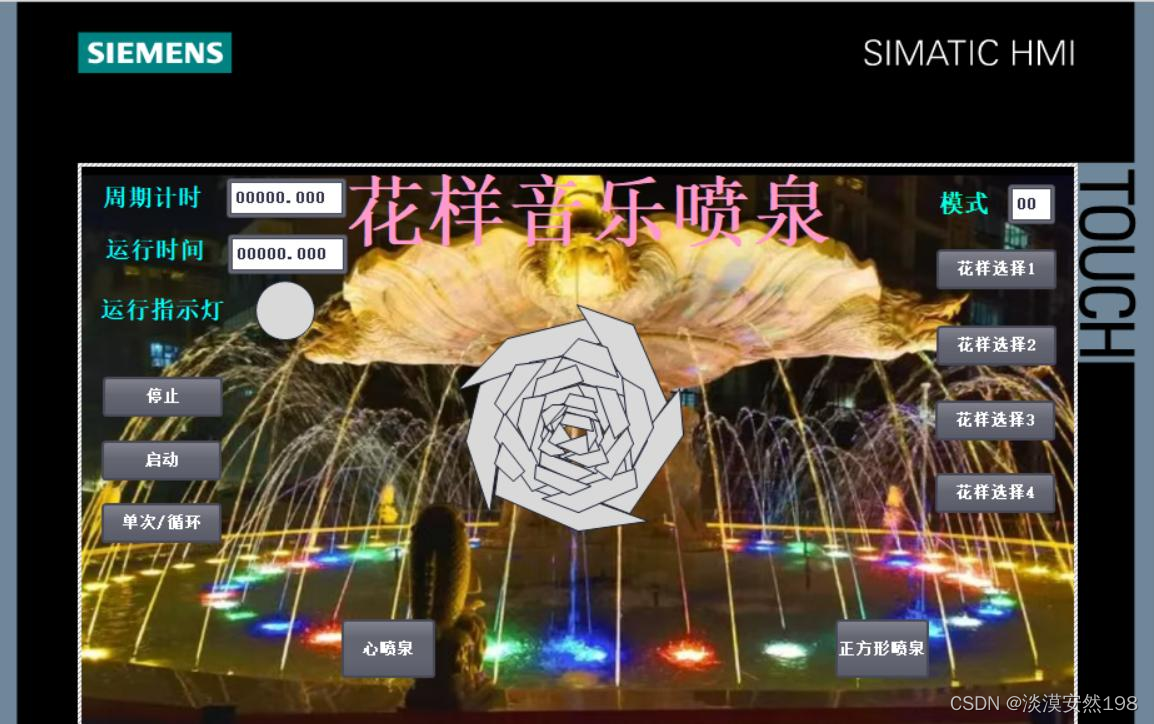

花样喷泉控制系统初始状态界面图

花样喷泉控制系统初始状态界面图

        利用PLC控制音乐喷泉设定两种运行模式,分为单次循环和多次循环然后实现全自动运行,花样音乐喷泉包含4种花样模式,按下启动按钮,花样1:4号喷泉孔喷水,第3秒后,4、3号喷泉孔一起喷水,第5秒后,4、3、2号喷泉孔一起喷水,第7秒,4、3、2、1号喷泉孔一起喷水15秒:

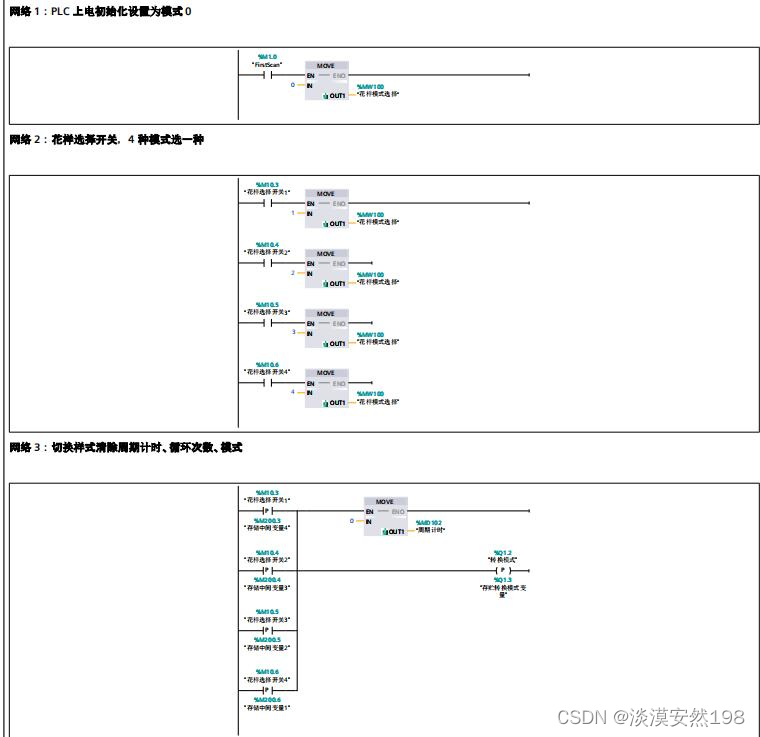

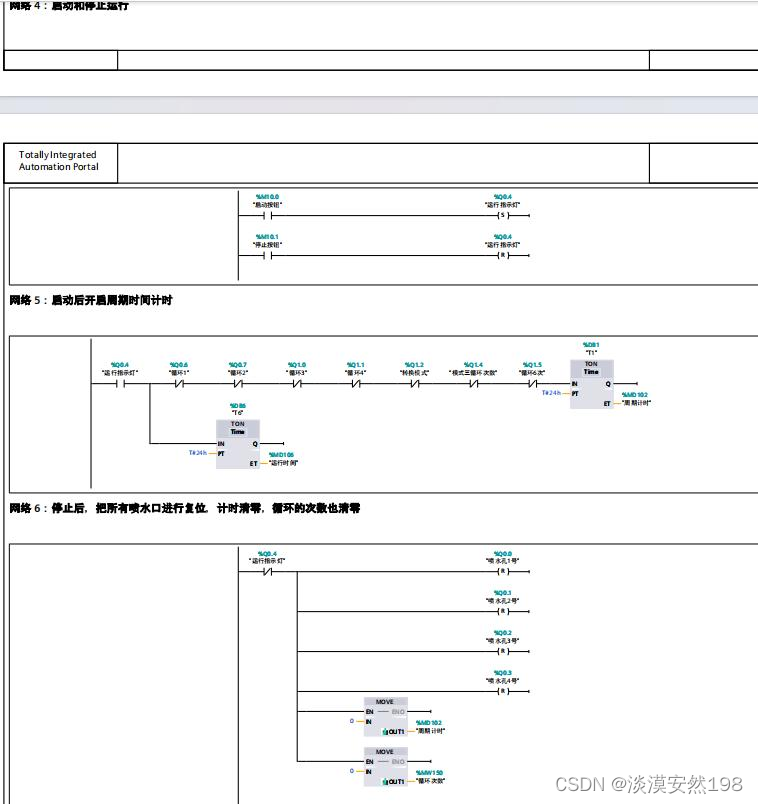

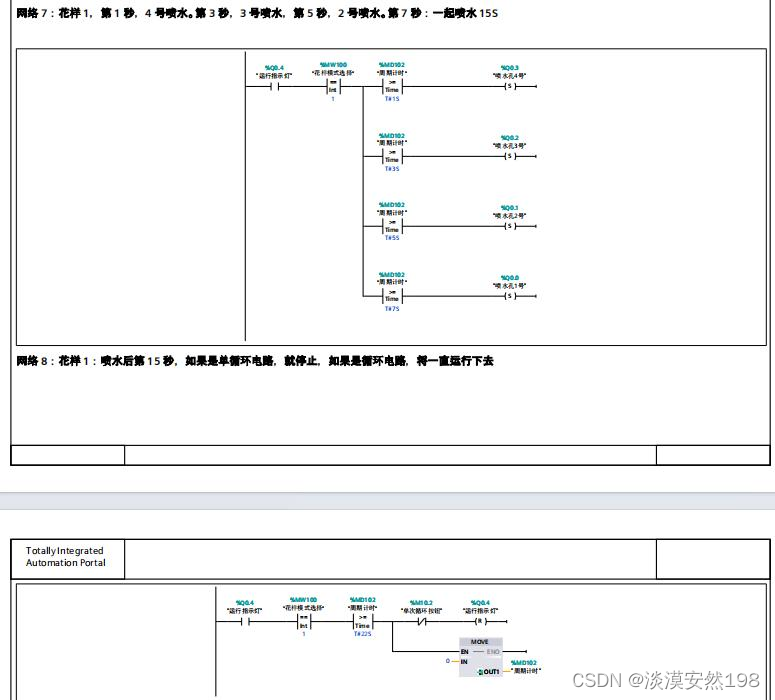

花样1程序展示

        花样 2:1 号喷泉孔喷水喷水,第 3 秒,1、2 号喷泉孔一起喷水,第 5 秒,1、2、3 号喷泉孔一起喷水,第 7 秒,1、2、 3、4 号喷泉孔全部一起喷水 30 秒:

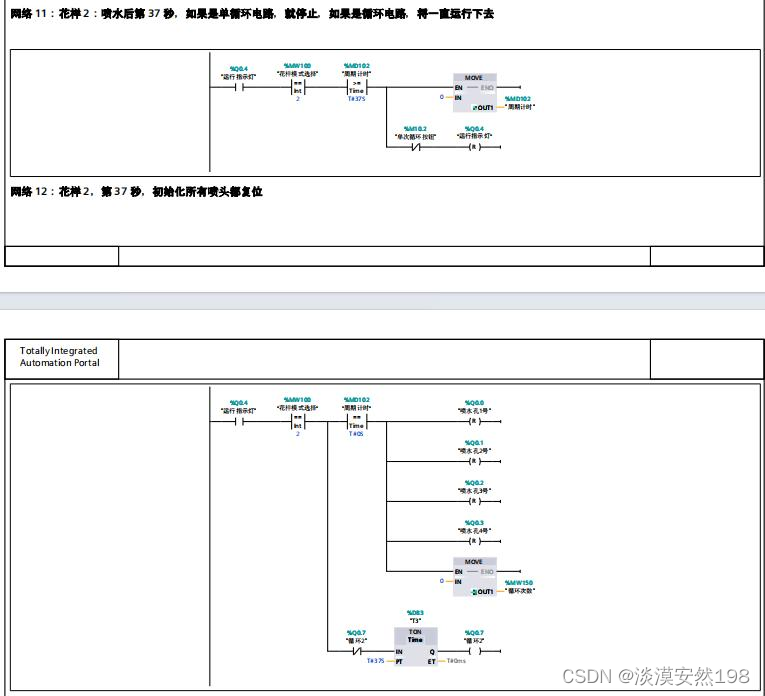

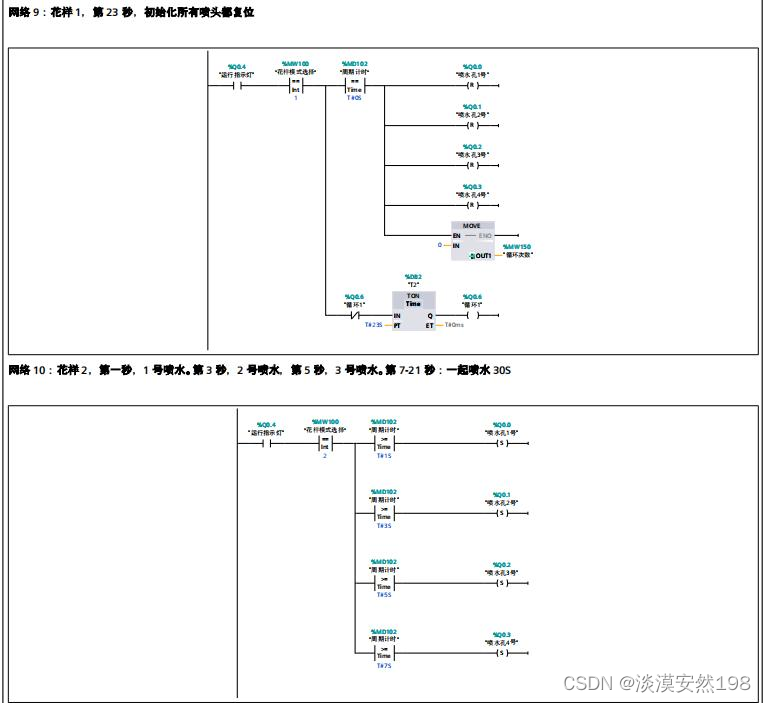

花样2程序展示

       花样 3:第 1~3 秒,1、3 号喷泉孔一起喷水,第 4~6 秒,2、4 喷水孔一起喷水,1、3 喷水孔不喷水,交替循环 5 次后,1、2、3、4 号喷水孔一起喷水 30s。

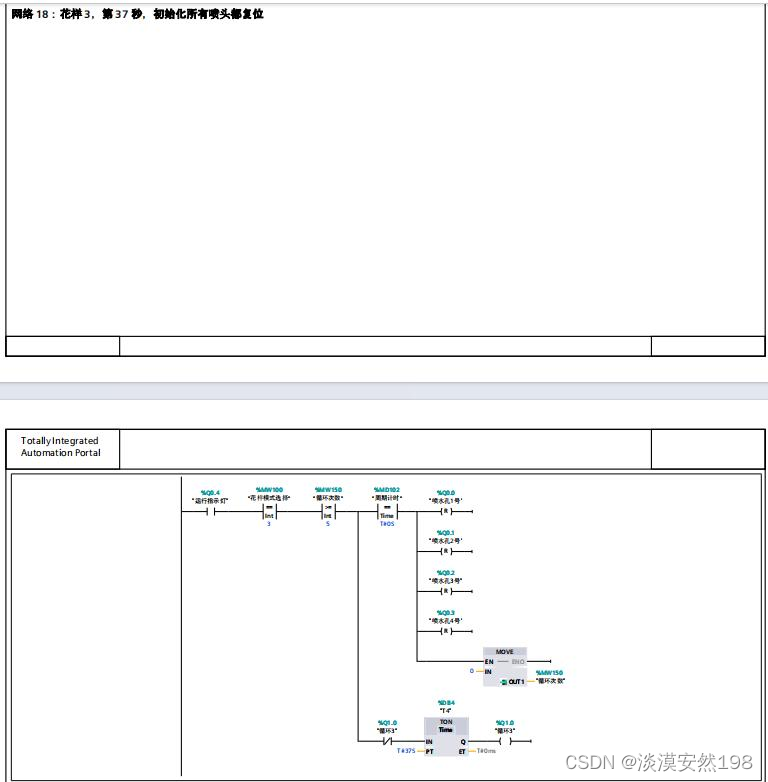

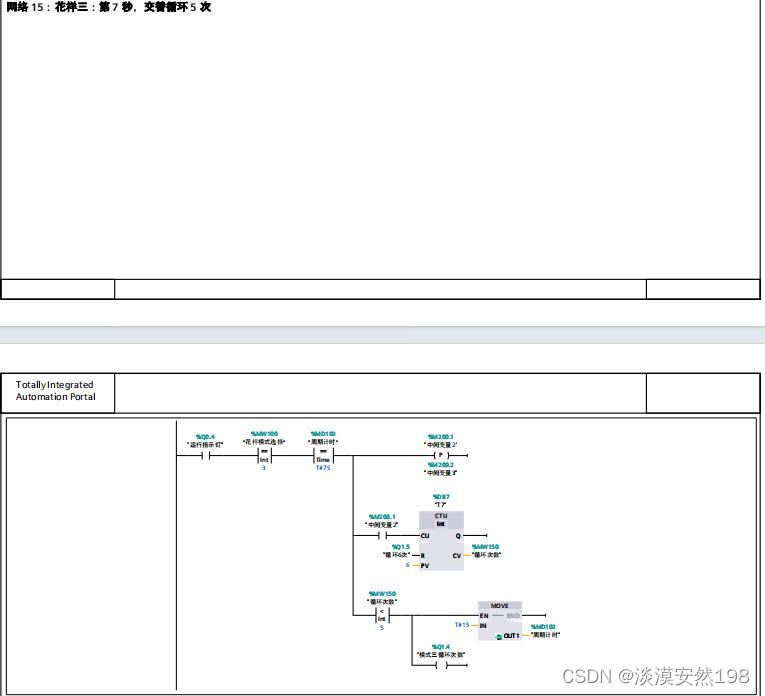

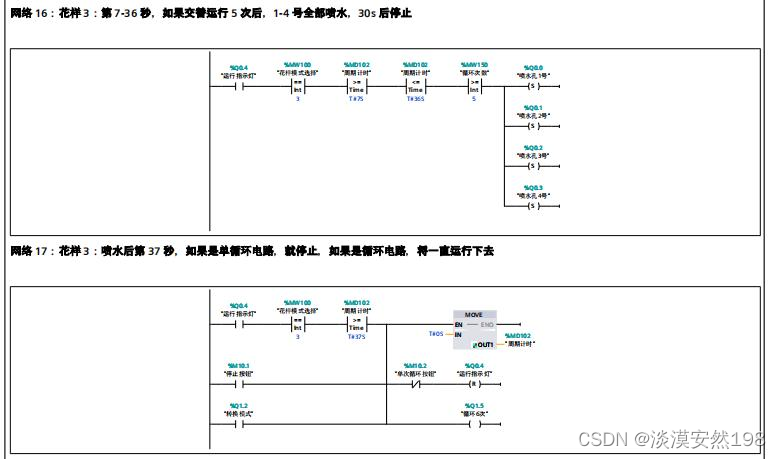

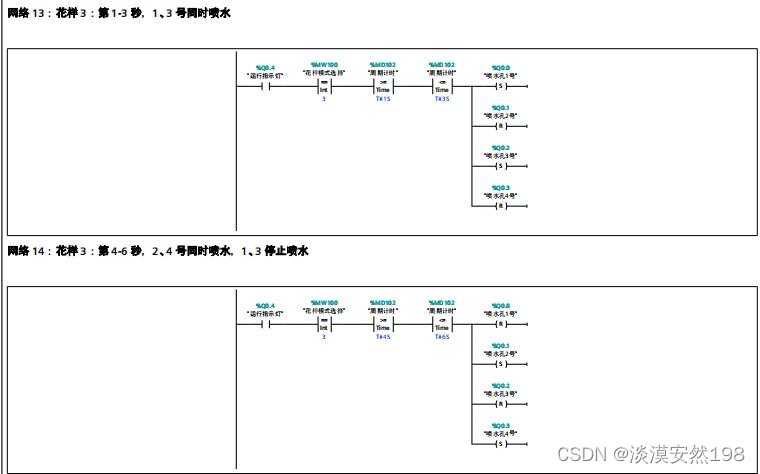

花样3程序展示

       花样 4:第 1~3 秒,第 1-2s,1 号喷水。第 3-4s,1、2 号喷 水。第 5-6s,1、2、3 号喷水。第 7-36s,一起喷水,第 37-38 秒,4 号停止喷水。第 39-40 秒,4、3 号喷水孔停止喷水。第 41-42 秒,4、3、2 号喷水孔停止喷水。第 43 秒,4、3、2、1 号喷水孔停止喷水,第 44-45 秒,4 号喷水。第 46-47 秒,3 号喷水。 第 48-49 秒,2 号喷水。第 50-79 秒,一起喷水 30 秒。

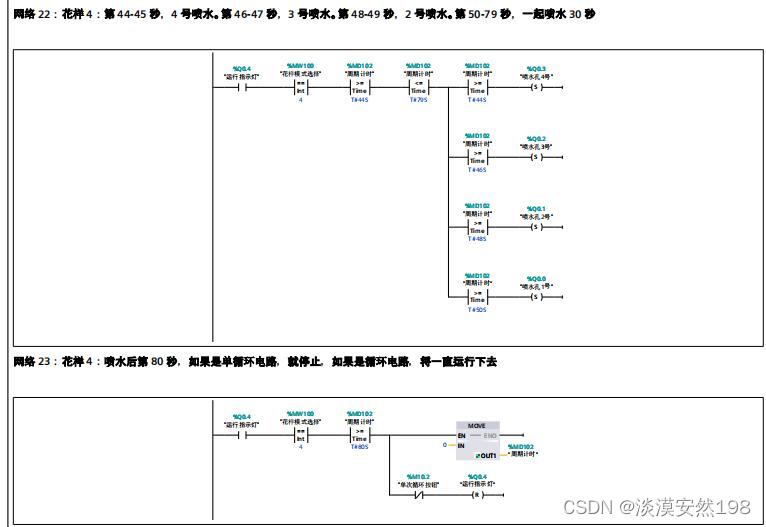

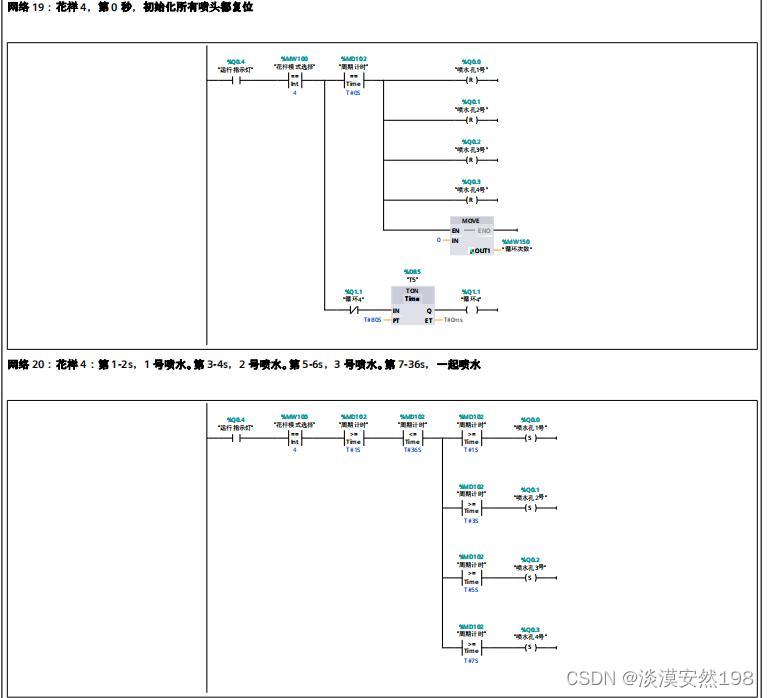

花样4程序展示
