基于plc的音乐喷泉控制系统设计
二、功能介绍：

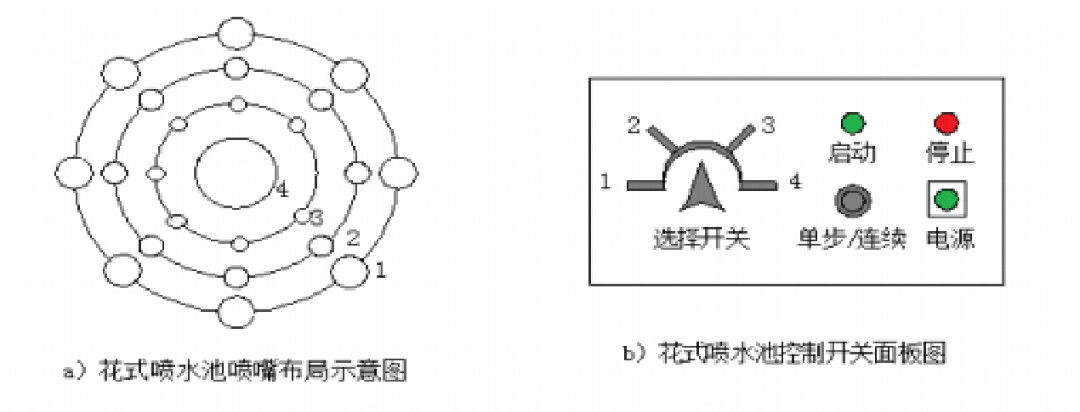

如图(a) 所示， 1 号、2 号、3 号、4 号依次为外环喷头、一次外环喷头、内环喷头和中间喷头。
如图（ b）所示，当按下总电源开关后可以启动设备。
①按下启动按钮，花式喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止运行。
②喷泉的工作方式由选择开关和单步 / 连续开关决定。
③选择开关用于选择喷泉的喷水花样花式喷泉各种模式的动作状态方式选择开关用来选择喷水池的喷水花样， 1～4 号喷水管的工作方式选择如下：
①选择开关在位置“ 1”时。
按下启动按钮后， 4 号喷水，延时 2s 后， 3 号也喷水，延时 2s 后， 2 号接着喷水，再延时 2s， 1号喷水，这样，一起喷水 15s 后停下。
若在连续状态时，将继续循环下去。
②选择开关在位置“ 2”时。
按下启动按钮后， 1 号喷水，延时 2s 后， 2 号也喷水，延时 2s 后， 3号接着喷水，再延时 2s，4 号喷水，这样，一起喷水 30s 后再停下。
若在连续状态时，将继续循环下去。
③选择开关在位置“ 3”时。
按下启动按钮后， 1、3 号同时喷水，延时 3s 后， 2、4 号喷水， 1、3 号停止喷水；交替运行 5 次后， 1～4 号全喷水， 30s 后停止。
若在连续状态时，将继续循环下去。
④选择开关在位置“ 4”时。
按下启动按钮后，喷水池 1～4 号喷水管的工作顺序为：
1→2→3→4 号按顺序延时 2s 喷水，然后一起喷水 30s，1、2、3 和 4 号分别延时2s 停水，再延时 1s，由 4→ 3→2→1 号反向顺序按 2s 顺序喷水，一起喷水 30s 后停止。
若在连续状态时，将继续循环下去。

ID:53300644506737476

有冲劲的白鸽

基于PLC的音乐喷泉控制系统设计

一、引言
音乐喷泉是一种结合音乐和水舞的艺术装置，通过精确的控制和编排，展现出丰富多样的喷水、灯光和音乐效果。在音乐喷泉中，PLC（可编程逻辑控制器）起到了至关重要的作用，通过对喷头的控制和调整，使得喷水的形式和节奏与音乐完美协调。本文将结合具体示意图和功能介绍，设计一套基于PLC的音乐喷泉控制系统。

二、功能介绍
本音乐喷泉控制系统设计包括四个喷头：外环喷头、一次外环喷头、内环喷头和中间喷头。通过按下总电源开关，启动设备，然后通过按下启动和停止按钮，控制喷泉的工作和停止。

喷泉的工作方式选择
喷泉的工作方式通过选择开关和单步连续开关来确定。选择开关用于选择喷水花样的模式，而单步连续开关用于选择喷水管的工作方式。
工作方式一：选择开关位置1
当选择开关位于位置1时，按下启动按钮后，喷水的顺序如下：4号喷水管先喷水，延时2秒后，3号喷水管喷水，延时2秒后，2号喷水管喷水，再延时2秒后，1号喷水管喷水。这样，四个喷头一起喷水15秒后停下。若在连续状态时，将继续循环下去。
工作方式二：选择开关位置2
当选择开关位于位置2时，按下启动按钮后，喷水的顺序如下：1号喷水管先喷水，延时2秒后，2号喷水管喷水，延时2秒后，3号喷水管喷水，再延时2秒后，4号喷水管喷水。这样，四个喷头一起喷水30秒后停下。若在连续状态时，将继续循环下去。
工作方式三：选择开关位置3
当选择开关位于位置3时，按下启动按钮后，喷水的顺序如下：1号和3号喷水管同时喷水，延时3秒后，2号和4号喷水管喷水，1号和3号喷水管停止喷水。交替运行5次后，四个喷头一起喷水30秒后停止。若在连续状态时，将继续循环下去。
工作方式四：选择开关位置4
当选择开关位于位置4时，按下启动按钮后，喷水的顺序如下：四个喷水管按顺序延时2秒喷水，然后一起喷水30秒，1号、2号、3号和4号分别延时2秒停水，再延时1秒，由4号、3号、2号、1号反向顺序按2秒喷水，一起喷水30秒后停止。若在连续状态时，将继续循环下去。
