【PLC 课程设计】花式喷泉

花式喷泉的控制

要求

◆按下启动按钮，喷泉装置开始工作；按下停止按钮，喷泉装置停止工作；

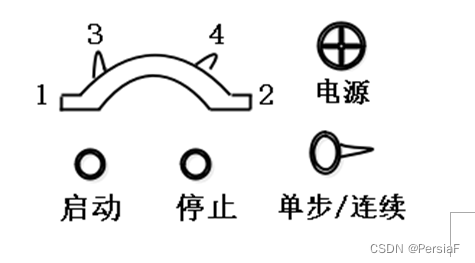

◆喷泉的工作方式由花式选择开关和单步/连续开关决定；
◆当单步/连续开关在单步位置时，喷泉只能按照花样选择开关设定的方式运行一个循环；
◆花样选择开关用于选择喷泉的喷水花样，本设计考虑以下四种喷水花样：
①花样选择开关在位置1时，按下启动按钮后，1号喷头喷水，延时2s后，2号喷头喷水，再延时2s，3号喷头喷水，又延时2s后，4号喷头喷水。30s后，若为单步工作方式，则停下来，若为连续工作方式，则继续循环下去；
②花样选择开关在位置2时，按下启动按钮后，4号喷头喷水，延时2s后，3号喷头喷水，再延时2s，2号喷头喷水，又延时2s后，1号喷头喷水。18s后，若为单步工作方式，则停下来，若为连续工作方式，则继续循环下去；
③花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，延时3s后， 2号、4号喷头同时喷水，而1号、3号停止喷水。如此交替运行15s后，4组喷头全喷水，30s后，若为单步工作方式，则停下来，若为连续工作方式，则继续循环下去；
④花样选择开关在位置4时，按下启动按钮后，按照1→2→3→4的顺序，依次间隔2s喷水，然后一起喷水。30s后按照1→2→3→4的顺序，分别延时2s喷水，依次停止喷水。再经过2s延时，按照4→3→2→1的顺序，依次间隔2s喷水，然后再一起喷水，30s后停止。

分析

四个按键，四个输出，实现要求
四个按键：
开始，结束、单步/连续，模式选择
最开始判断开始与停止的状态，然后判断模式，在任务执行到最后去判断当前单步/连续开关的状态确定，是理解停止还是继续进行下一轮的程序

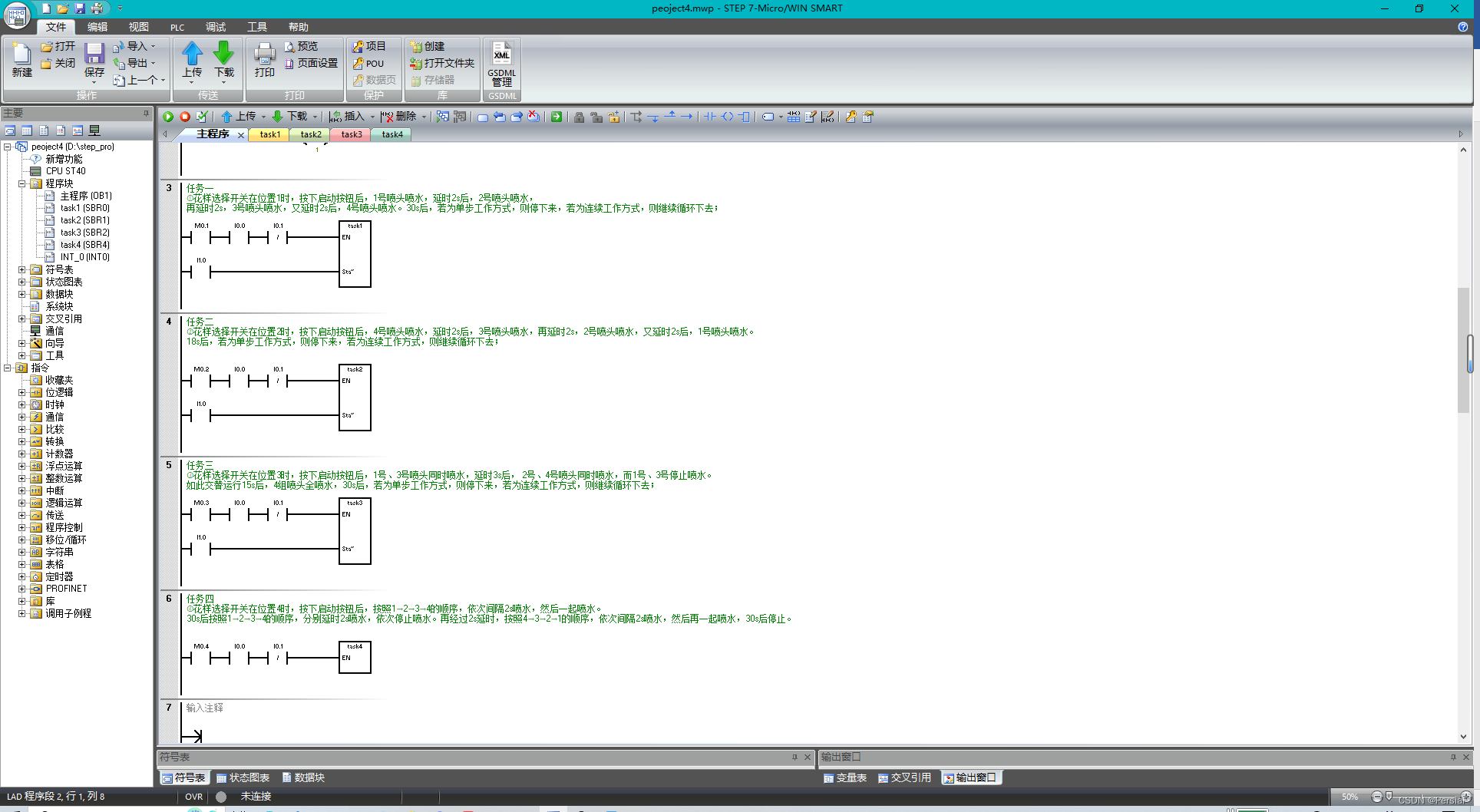

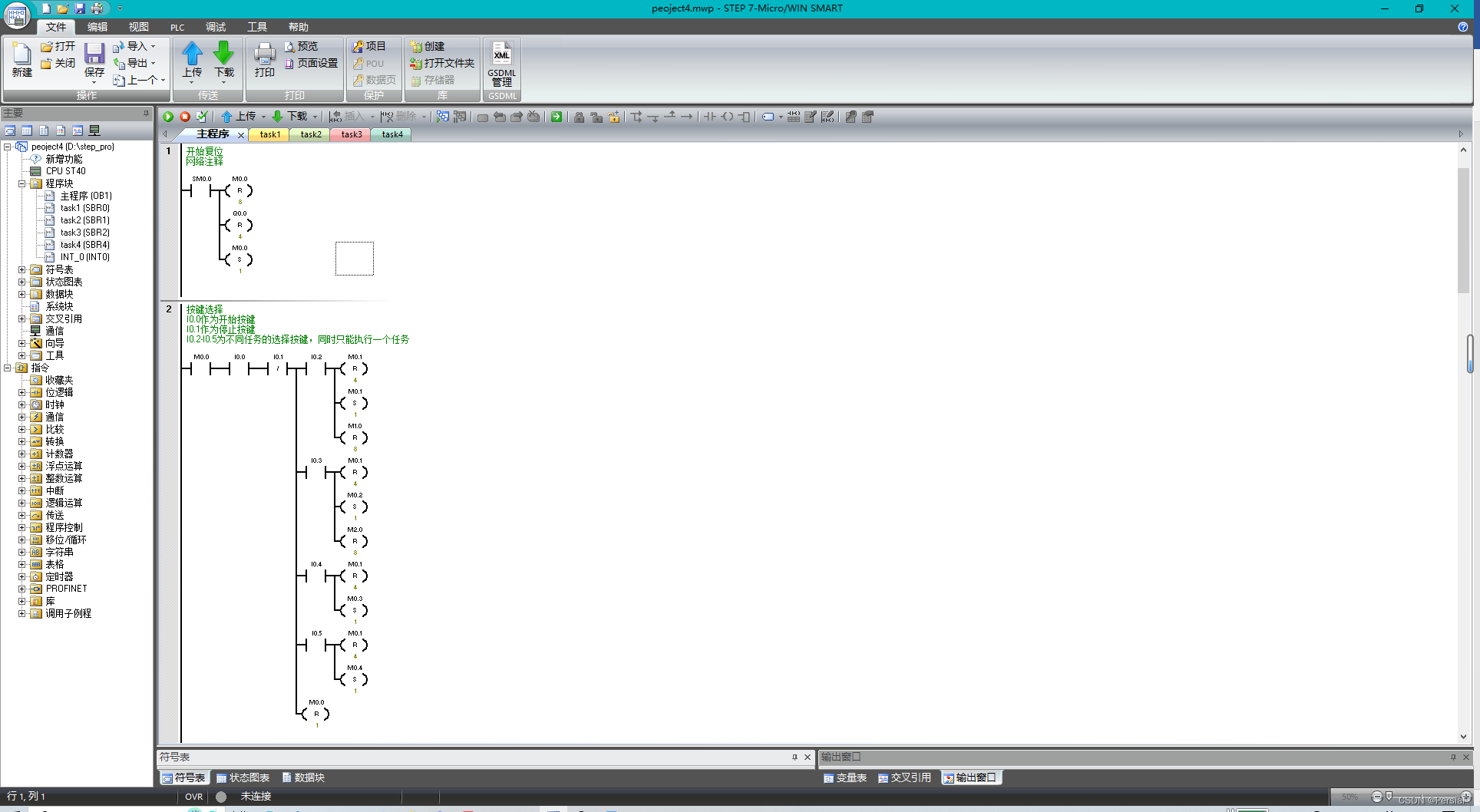

实现

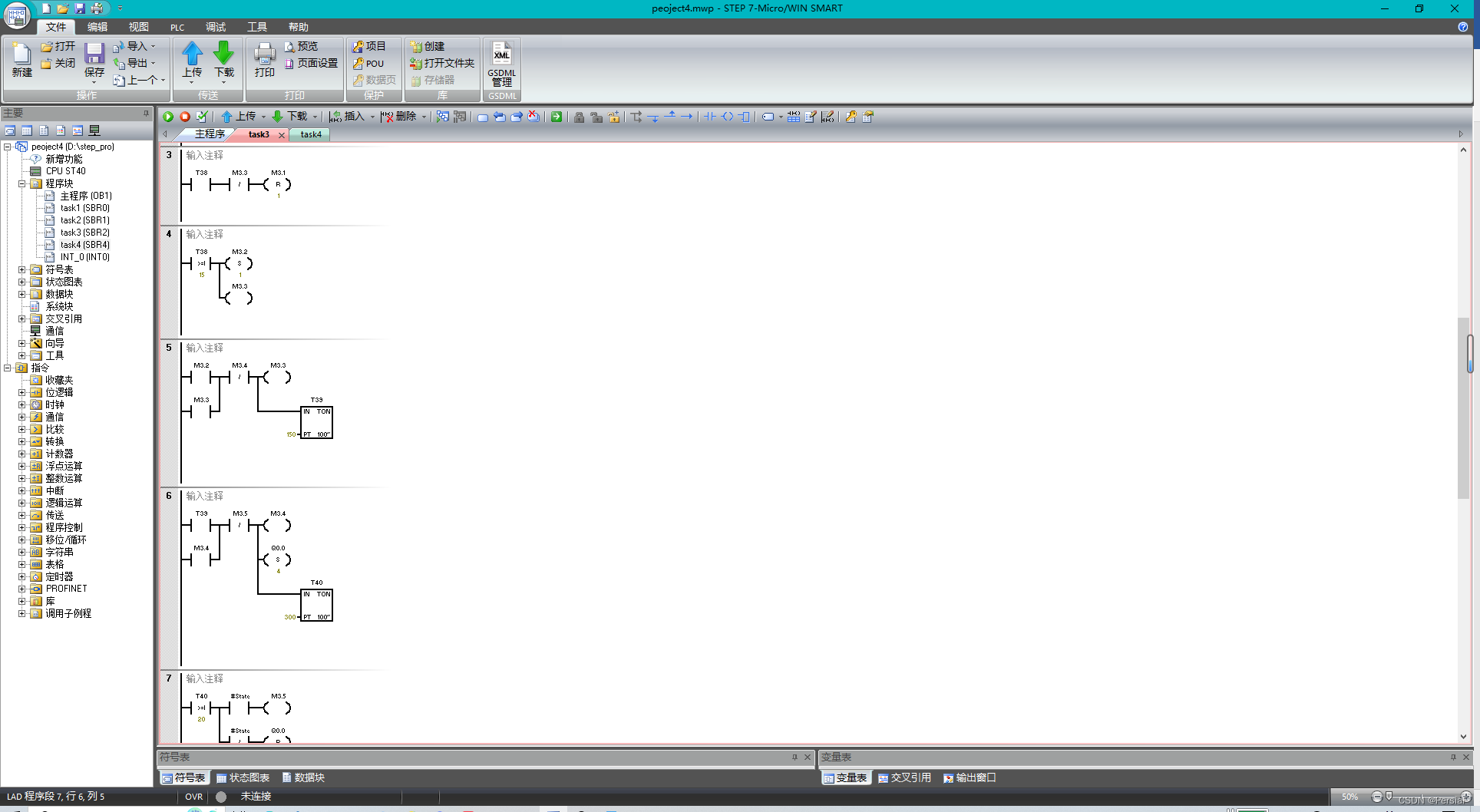

任务一

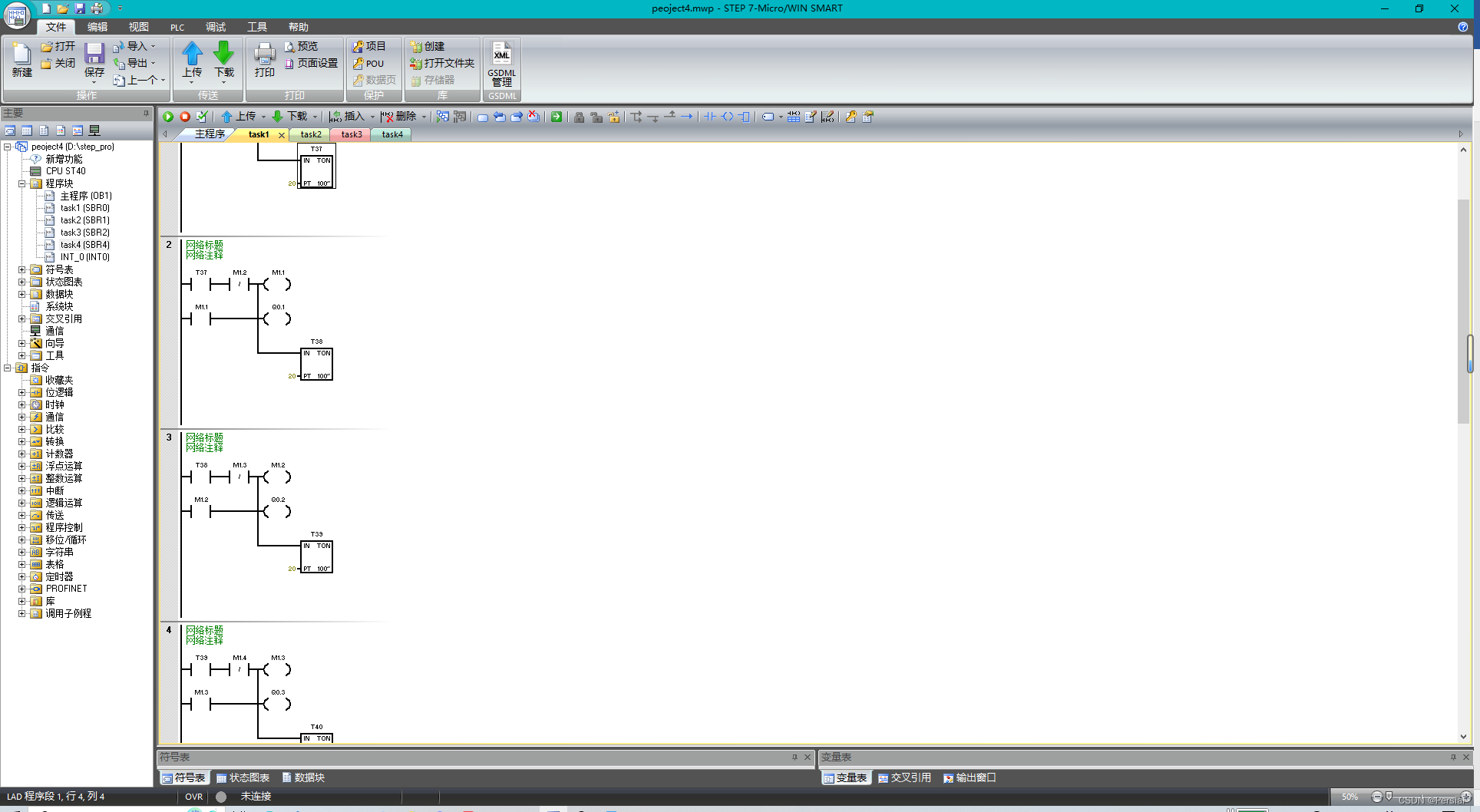

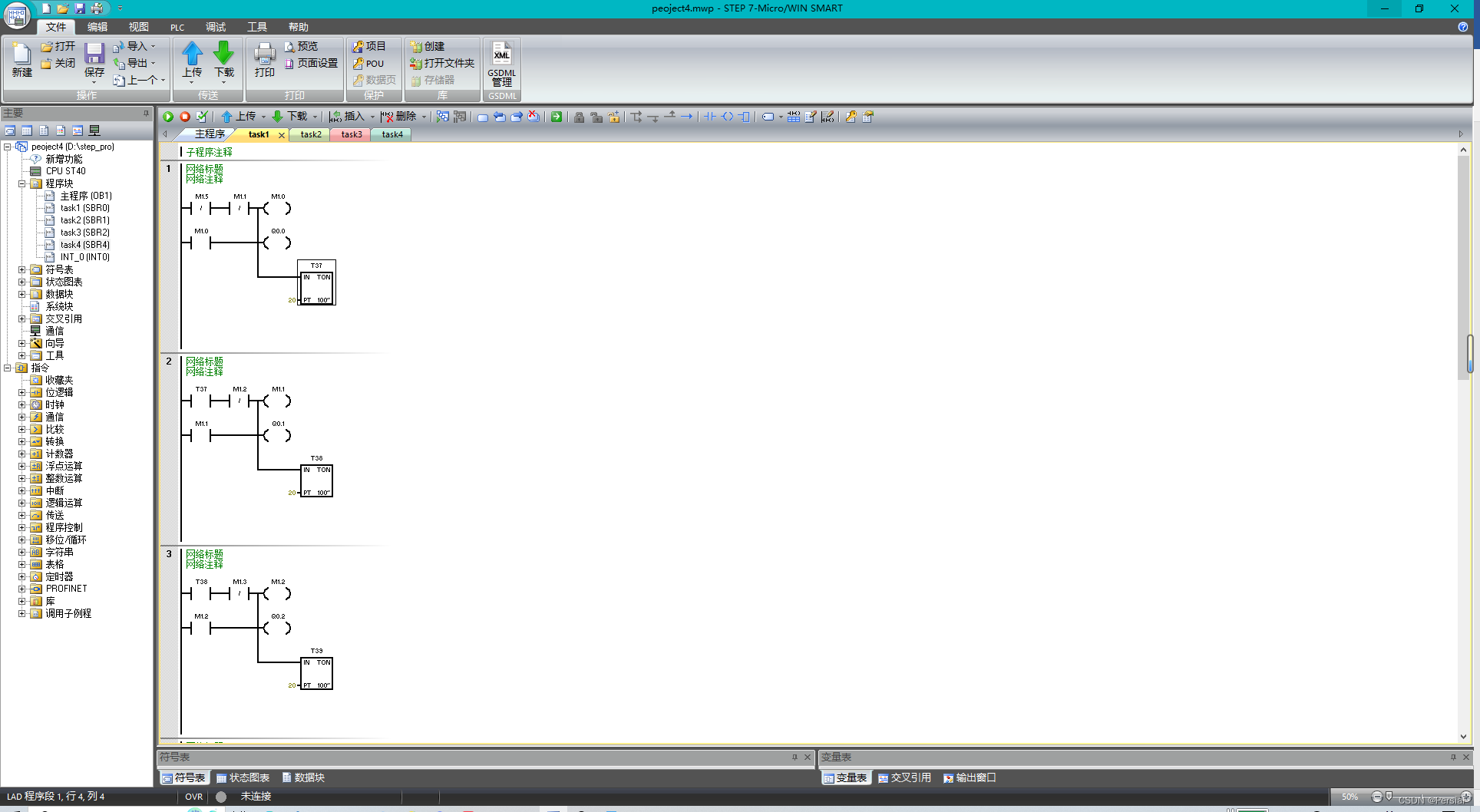

任务二

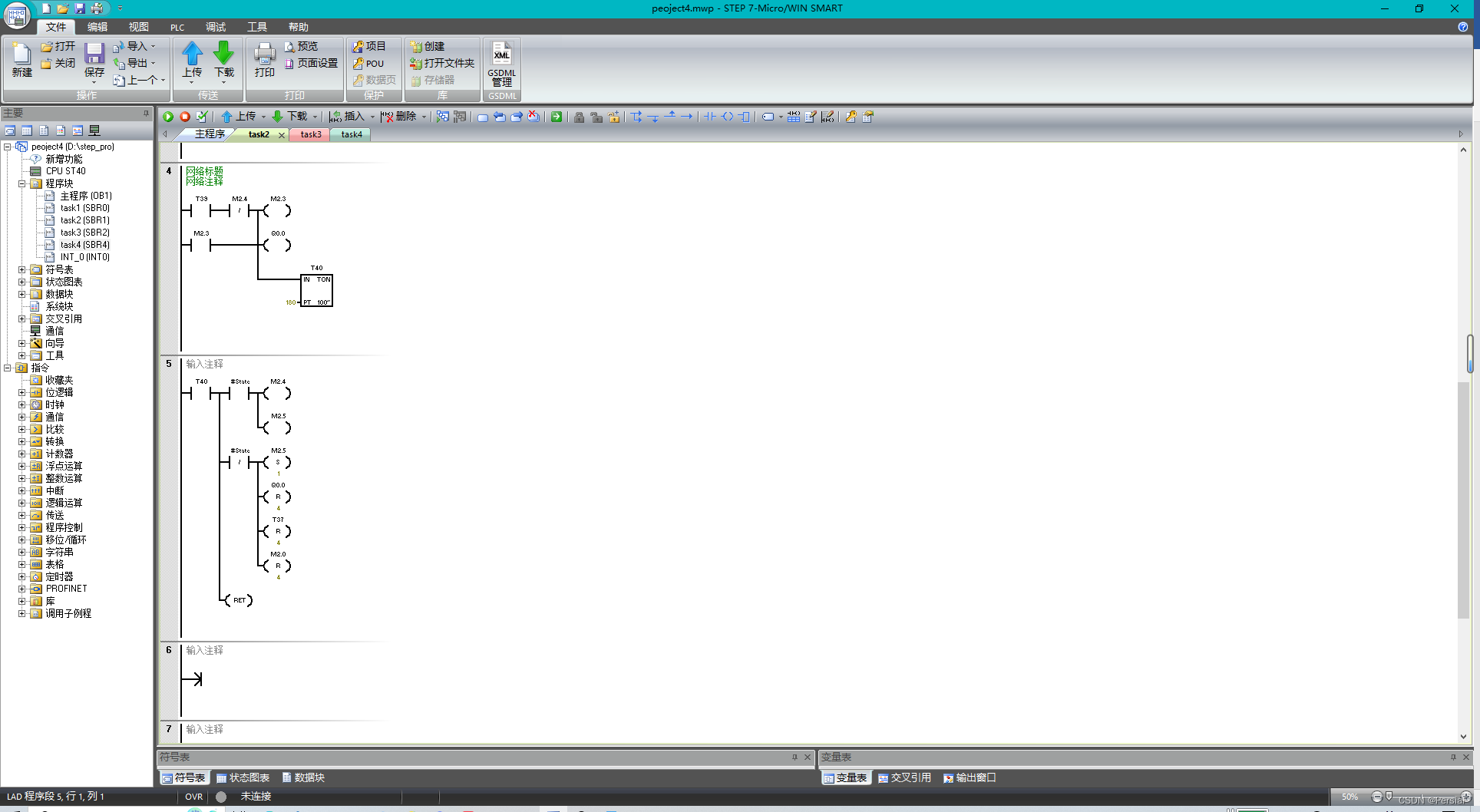

任务三

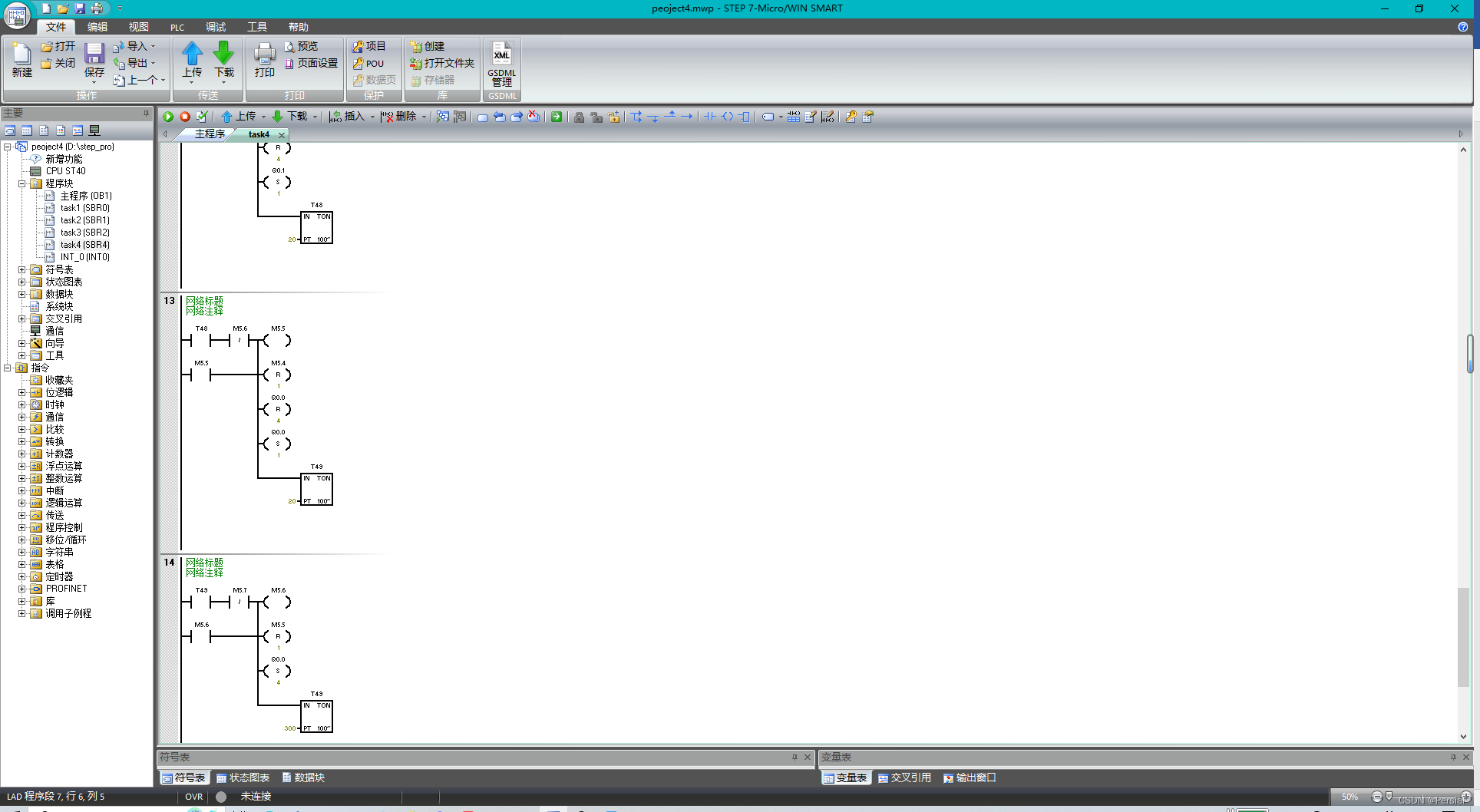

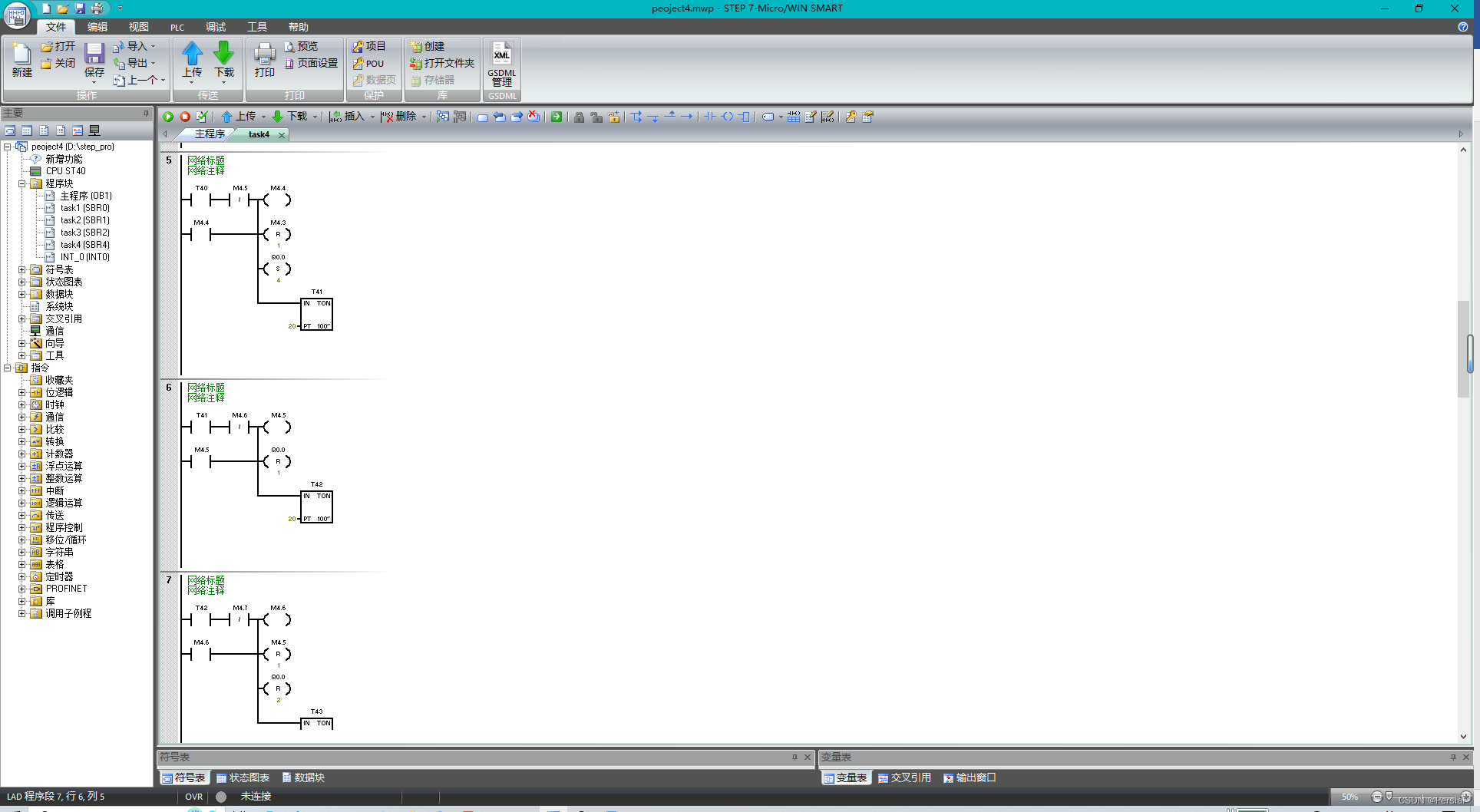

任务四

总结

本次课程设计的题目总体难度不大，关键是要把自己的逻辑整理清楚，了解PLC运行的机理，以及代码转化到事物上的问题。
本次PLC项目也是我初步了解后，自行编写的代码，有许多不足之处。

梯形图代码如下

链接：https://pan.baidu.com/s/13zuzYUoGbco6z8QZd1DKgw?pwd=Dawn
提取码：Dawn
