基于51单片机太阳能热水器

（仿真＋程序）

功能介绍

具体功能：

1.LCD1602显示屏第一行显示温度，第二行显示温度下限；

2.按键可以设置温度的下限，控制出水；

3.当温度低于设置下限值，加热继电器吸合；

4.用两个开关模拟水位检测传感器，

当水位上下两传感器检测到没水时，继电器开始控制加水；

当水位上下两传感器检测到有水时，停止加水；

演示视频：

基于51单片机太阳能热水器设计

添加图片注释，不超过 140 字（可选）

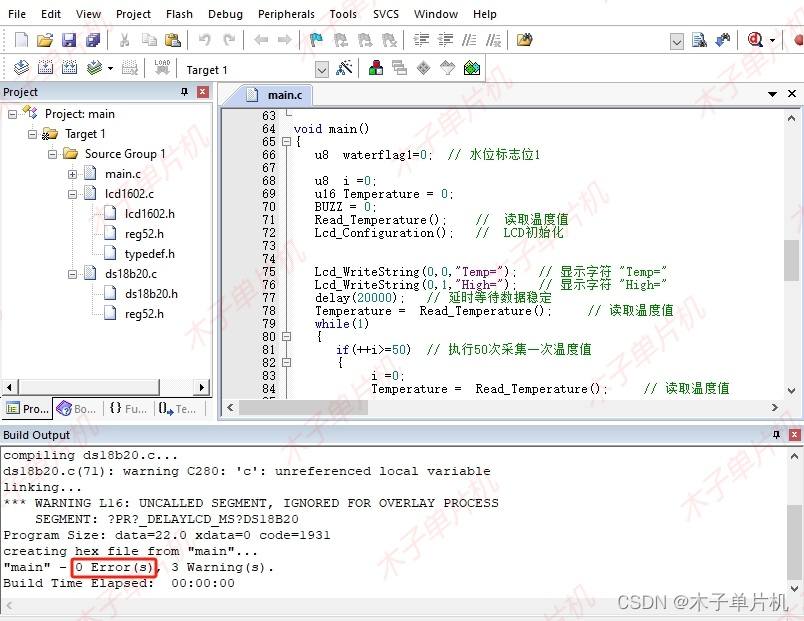

程序

#include <reg52.h>
#include "lcd1602.h"
#include "ds18b20.h"
/***公众号：木子单片机****
************************************/




sbit BUZZ = P2 ^ 4;  // 蜂鸣器
sbit KEY1 = P3 ^ 0;  // 按键1
sbit KEY2 = P3 ^ 1;  // 按键2
sbit KEY3 = P3 ^ 4;  // 按键3
sbit Relay1=P3 ^ 6;  // 加热继电器
sbit Relay2=P3 ^ 5;  // 加水继电器
sbit Relay3=P3 ^ 3;  // 出水继电器
sbit AlarmLed =P2^3; // 低水位指示灯
sbit SW1 =P2^5;  //  高水位
sbit SW2 =P2^6;  //  低水位



u16 Hvalue = 40;  // 高温度


void Key(void)
{
   if(KEY1 == 0)     // 按键1按下
	 {
	   if(KEY1 == 0)   // 按键1继续按下
		 {
			 delay(100);    // 延时消抖
			 if(++Hvalue>= 80)   // 最高温度加
			 {
			      Hvalue = 80;
			 }
		   while(!KEY1);   // 按键1释放
		 }
	 }

	 if(KEY2 == 0)     // 按键2按下
	 {
	   if(KEY2 == 0)   // 按键2继续按下
		 {
			 delay(100);   // 延时消抖
			 if(--Hvalue<= 1)
			 {
			      Hvalue = 1;
			 }
		   while(!KEY2);   // 按键1释放
		 }
	 }

	  if(KEY3 == 0)     // 按键3按下
	 {
	   if(KEY3 == 0)   // 按键3继续按下
		 {
			 delay(100);   // 延时消抖
       Relay3=~Relay3;
		   while(!KEY3);   // 按键3释放
		 }
	 }
}

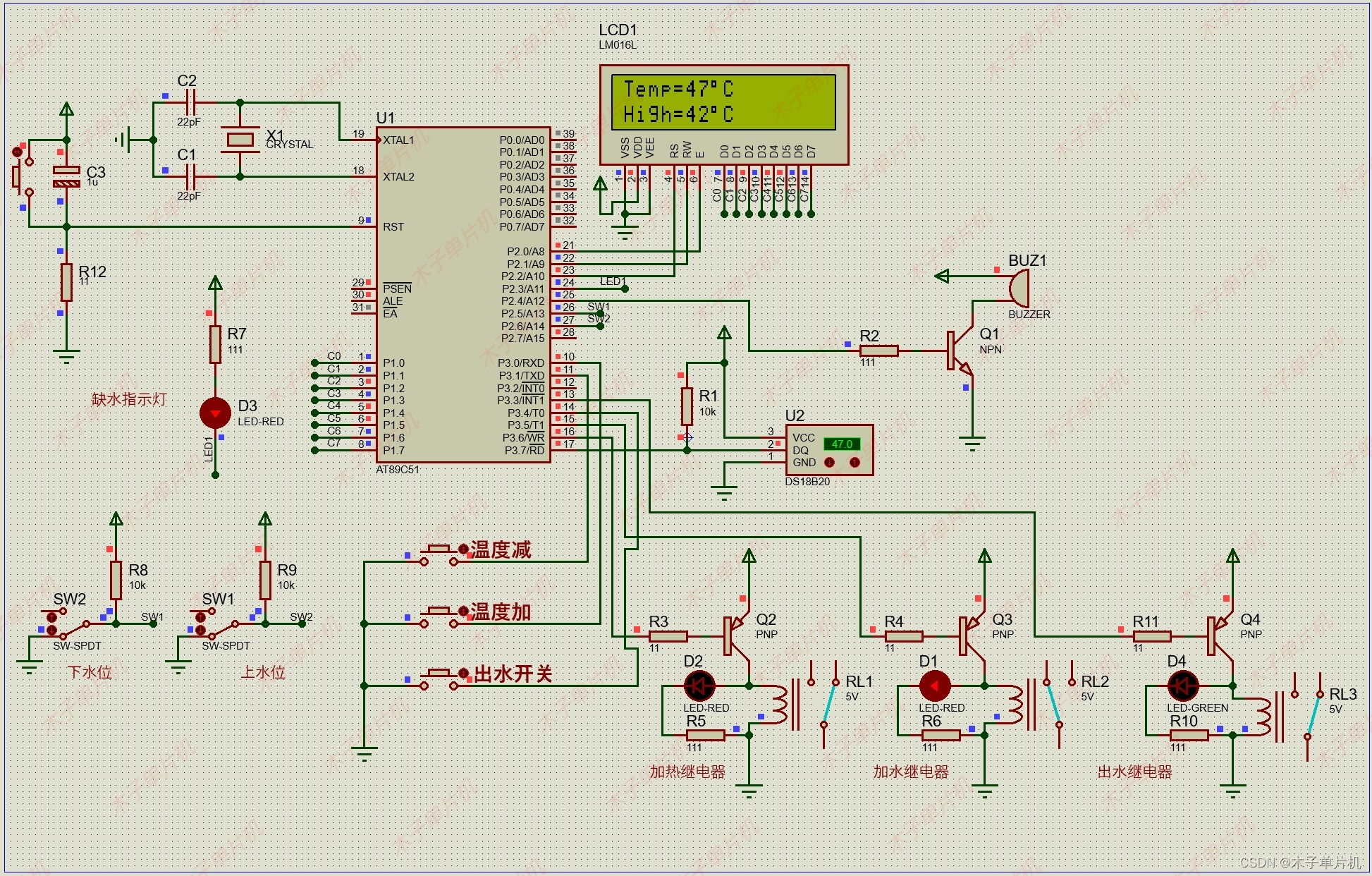

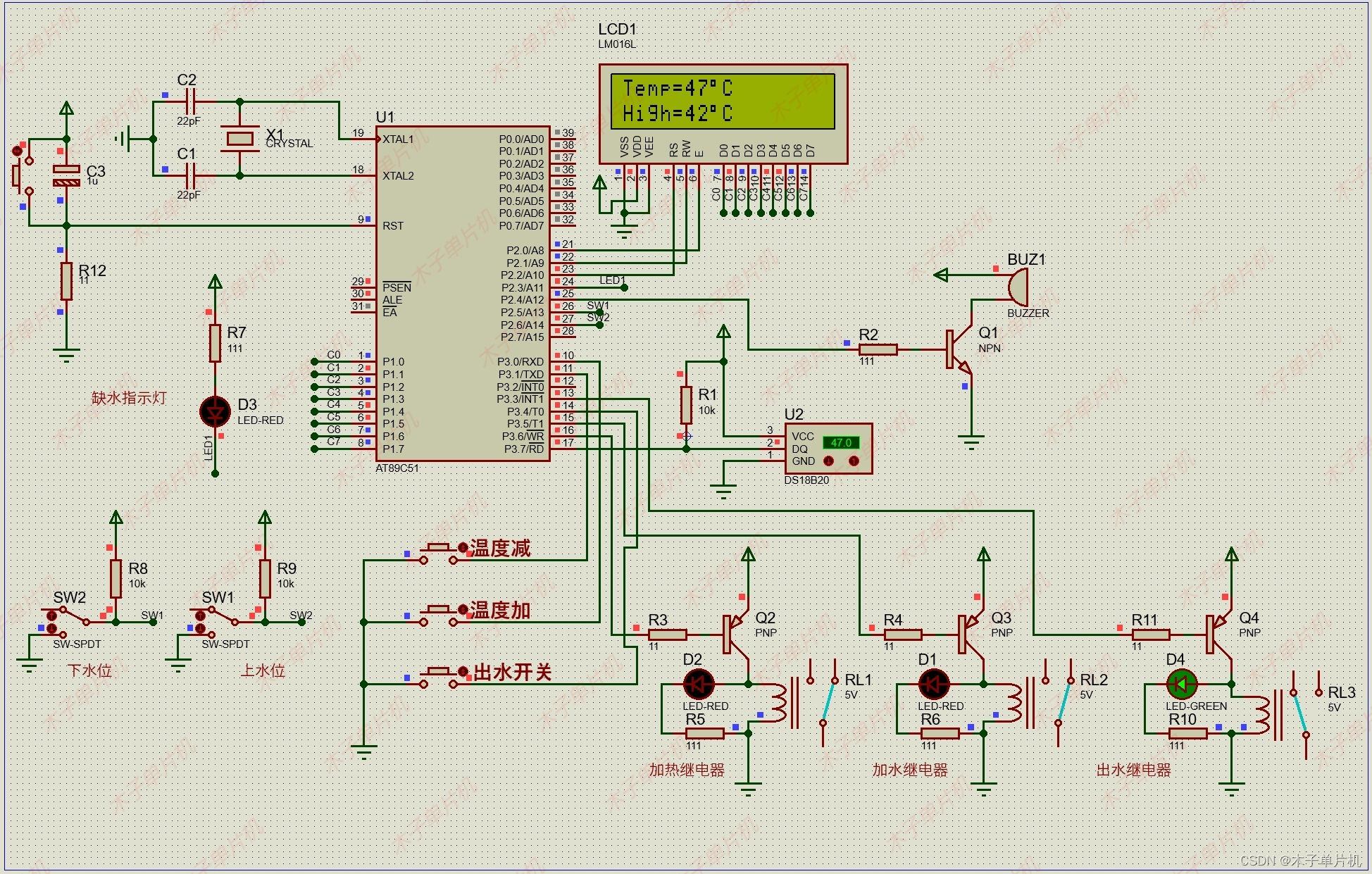

硬件设计

使用元器件：

单片机：AT89C51；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）

添加图片注释，不超过 140 字（可选）
