基于51单片机的热水器控制系统设计

**单片机设计介绍，基于51单片机的热水器控制系统设计

一 概要

  基于51单片机的热水器控制系统设计概要如下：

一、系统背景与目标

随着家居智能化的趋势，热水器作为家庭必备电器，其智能化控制需求日益凸显。本设计旨在通过51单片机实现对热水器的智能控制，提高热水器的使用便捷性和安全性。

二、系统组成

51单片机核心控制器：采用兼容英特尔8051指令系统的单片机，如STC89C51或AT89S51等，作为整个控制系统的核心。
温度传感器：选用DS18B20等数字温度传感器，实时监测水温，并将温度数据传送给单片机进行处理。
水位传感器：通过电子式水位开关等设备检测热水器内的水位，确保在加热过程中不会发生干烧或溢水现象。
加热控制模块：根据单片机的指令，控制热水器的加热元件（如电热棒）进行加热，以达到设定的水温。
显示模块：采用液晶显示屏或LED数码管等设备，实时显示当前水温和工作状态。
按键设置模块：提供用户操作界面，允许用户设置目标水温、定时加热等功能。
电源和开关模块：为系统提供稳定的电源供应，并确保在异常情况下能够及时切断电源，保证安全。
三、系统功能

自动加热：根据设定的目标水温，当实际水温低于目标值时，自动启动加热功能。
温度实时监测与显示：通过温度传感器实时监测水温，并在显示模块上显示当前水温。
水位监测与保护：通过水位传感器检测水位，确保在加热过程中不会发生干烧，同时防止水位过高导致溢水。
用户设置功能：允许用户通过按键设置模块设定目标水温、定时加热等功能。
安全防护功能：在异常情况下（如水温过高、水位过低等），系统自动切断电源并发出警报。
四、系统优势

智能化程度高：能够根据实际水温和用户设定自动调节加热功率和时间，实现智能化控制。
安全可靠：具备多重安全防护措施，如水位监测、超温保护等，确保用户使用安全。
操作便捷：提供直观的用户操作界面和简单的按键设置功能，方便用户使用和调节。
综上所述，基于51单片机的热水器控制系统设计旨在实现热水器的智能化控制和提高使用便捷性及安全性。通过温度传感器、水位传感器等设备的实时监测和单片机的逻辑控制，实现了自动加热、温度实时监测与显示、水位监测与保护、用户设置及安全防护等多重功能。

二、功能设计

本课题是基于STC89C51单片机的智能电热水器的控制器的设计，要达到的控制要求有：（1）用LCD1602液晶显示水温、设置上下限和定时时间，（2）水温检测显示范围为00～99℃，精度为±1℃。（3）温度预设范围为0～99℃，当检测温度低于预设温度时，开始加热；检测温度高于预设温度时，停止加热。（4）设置4个程序按键。分别问设置按键、加键、减键、确定。（5）可以红外遥控，通过红外一体接收探头接收遥控器信号，执行与主板按键同等功能。（6）有水位检测功能，无水自动上水，无水不加热。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

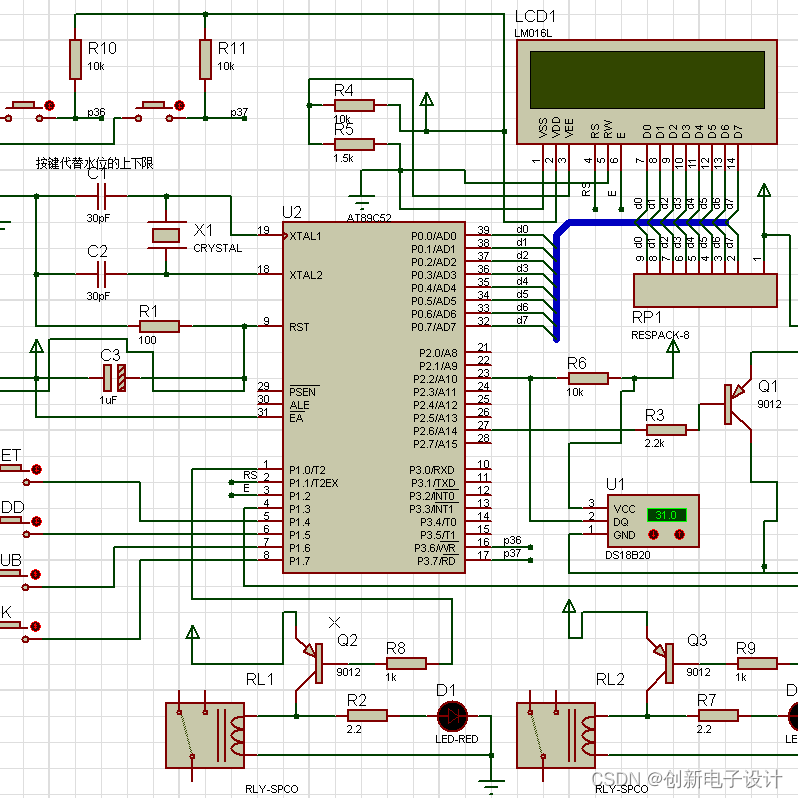

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
