基于51单片机的温度计-数码管显示(-25~25度)

木子单片机

于 2024-11-15 16:54:45 发布

阅读量484

点赞数 3

文章标签： 51单片机嵌入式硬件单片机 proteus keil

本文链接：https://blog.csdn.net/2401_82402501/article/details/143802370

版权

基于51单片机的温度计-25~25°C

（仿真＋程序）

功能介绍

具体功能：

1.DS18B20测温；

2.74HC595驱动数码管显示测得温度；

3.温度显示范围为-25~25°C；

演示视频：

基于51单片机的温度计-数码管显示(-25~25度)

添加图片注释，不超过 140 字（可选）

程序

/***微信公众号：木子单片机****
************************************/
#include<reg51.h>
#include<stdio.h>
#include<ds18b20.h>
//74HC595引脚定义
sbit MOSIO=P2^1;
sbit R_CLKa=P2^2;
sbit S_CLKa=P2^0;
sbit LED = P0^0 ;
/
uchar vision_cnt = 0 ; 	//数码管动态扫描计数变量
bit updat = 0 ;		 	//动态刷新标志
uint cnt = 0 ;
uchar sec = 0 ;	   		//温度数据暂存变量
bit read_t = 0 ;		//温度读取标志位
bit fg = 0 ;			//温度符号存储标志位
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x07,
0x39,0x5e,0x79,0x71,
0x40,0x39
};
//共阴极数码管显示数组0-f
/*
********************************************************************************
** 函数名称 ： send595(uchar dat)
** 函数功能 ： 数据输入
********************************************************************************
*/
void send595(uchar dat)	   //数据输入
{
	uchar i;
	for(i=0;i<8;i++)
	{
		if((dat<<i)&0x80)
			MOSIO = 1 ;
		else
			MOSIO = 0 ;
		S_CLKa=0;
		S_CLKa=1;
	}
}
/*
********************************************************************************
** 函数名称 ： out595(void)
** 函数功能 ： 数据输出
********************************************************************************
*/
void out595(void)	  // 数据输出
{
	R_CLKa=0;
	R_CLKa=1;	     //上升沿
}
/*
********************************************************************************
** 函数名称 ： vision(uchar dat,uchar pos)
** 函数功能 ： 显示函数
********************************************************************************
*/ //在数码管某个位置上显示某个数字
void vision(uchar dat,uchar pos,uchar point)
{
	uchar buf = 0 ;
	send595(~pos);
	if(point==1)
		buf = 0x80|table[dat];
	else
		buf = table[dat];
	send595(buf);
	out595();
}
//定时器初始化函数,
void timer_config(void)
{
	 TMOD |= 0x01 ;				//设置定时器0和定时器1工作在方式1--16位计数模式
	 TH0 = (65535-60000)/256 ; 	//设置定时器初值高位
	 TL0 = (65535-60000)%256 ; 	//设置定时器初值低位
	 TR0 = 1 ;					//启动定时器0
	 ET0 = 1 ;					//开启定时器0中断
	 EA = 1 ;					//开启总中断
}
//定时器0中断函数
void timer0_isr() interrupt 1
{
	TH0 = 0xfc ; 				//设置定时器初值高位	1ms定时
	TL0 = 0x17 ; 				//设置定时器初值低位
	updat = 1 ;					//置位标志位
	if(cnt<500)		 			//温度采集周期，大约500多ms一次，不建议作太快的采集
	{
		cnt++;
	}else
	{
		cnt = 0 ;
		read_t = 1 ;   			//更新采集标志位
	}
}

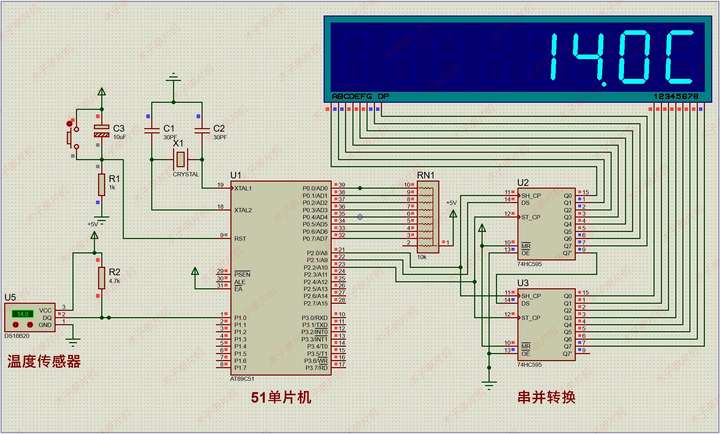

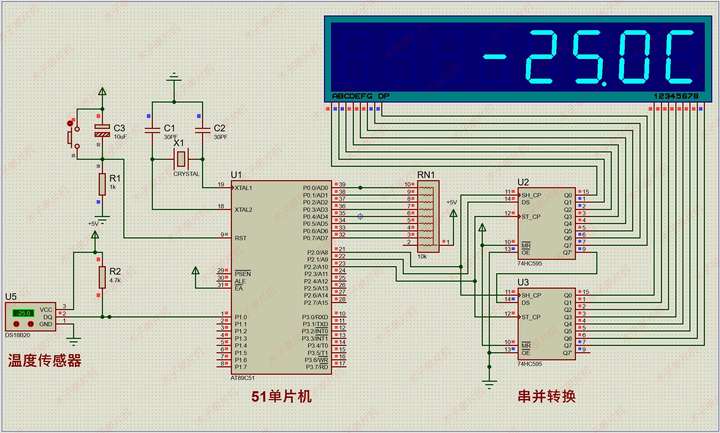

硬件设计

使用元器件：

单片机：AT89C51；

（注意：单片机是通用的，无论51还是52、无论stc还是at都一样，引脚功能都一样。程序也是一样的。）
