VisionPro 脚本教程专栏：深入理解与实践

VisionPro 脚本教程专栏：深入理解与实践。

VisionPro 是康耐视公司推出的一款功能强大的机器视觉软件，它通过脚本功能允许用户实现定制化的视觉处理逻辑。

目录

1. 脚本简介
2. 脚本类与方法
3. 脚本使用案例
4. 脚本进阶
5. 脚本调试与优化

1. 脚本简介

在 VisionPro 的 QuickBuild 开发环境中，Job 是工程的基本组成单位。每个 Job 中可以包含多个工具和工具块（ToolBlock），而脚本功能允许用户在这些组件的基础上实现更高级的逻辑控制。

1.1 VisionPro 项目组成

• Job：工程的基本组成单位，可以看作是一个独立的任务。
• ToolGroup 和 ToolBlock：工具的“容器”，用于封装具有特定功能的一组工具。


1.2 脚本的作用

脚本在 VisionPro 中的作用类似于编程语言中的函数，它允许用户根据特定需求编写自定义的逻辑代码，实现工具的自动化控制和数据处理。

2. 脚本类与方法

VisionPro 通过多态技术实现脚本功能，每个 Job、ToolGroup、ToolBlock 对象都含有一个接口对象，用户可以通过重写接口方法来实现自定义功能。

2.1 ToolGroup 脚本类

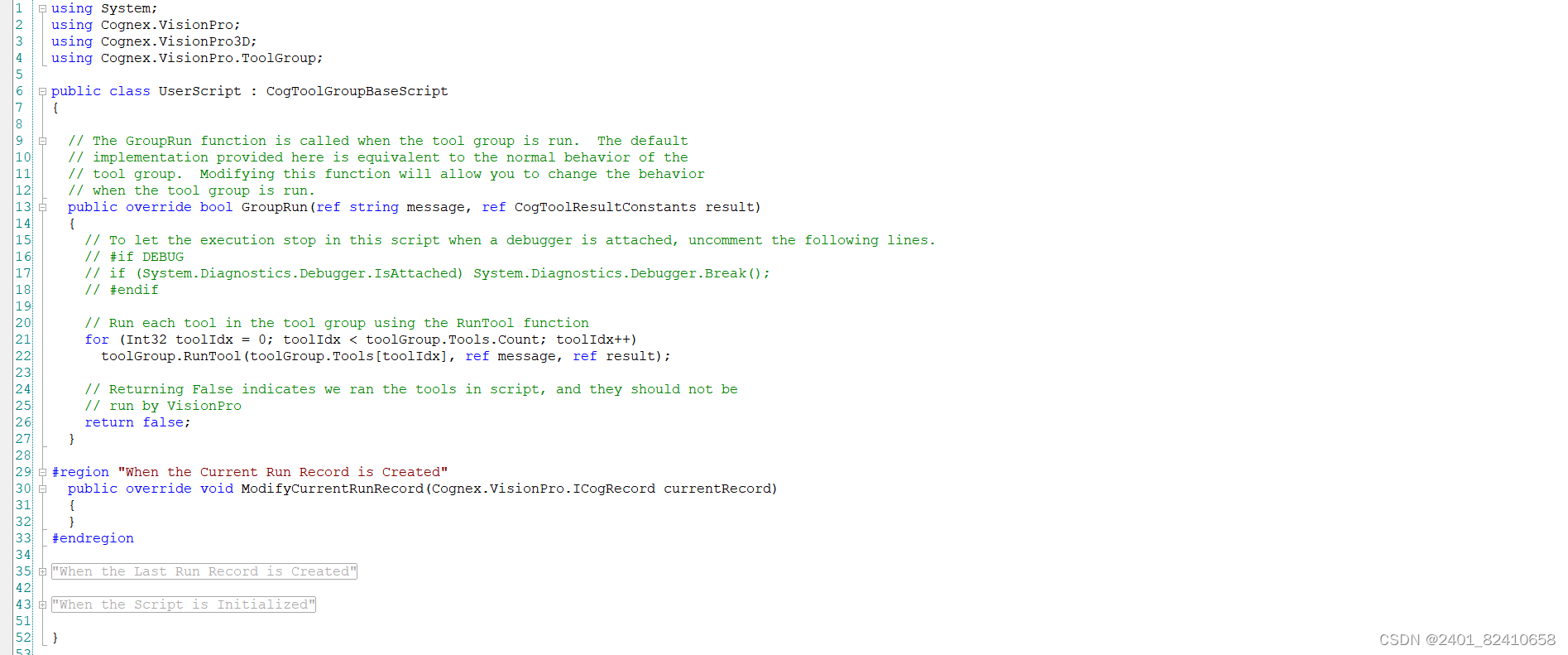

以 ToolGroup 脚本为例，它继承自 CogToolGroupBaseScript，实现了 ICogToolGroupScript 接口。该接口定义了以下方法：

• Initialize()
• GroupRun()
• ModifyCurrentRunRecord()
• ModifyLastRunRecord()


2.2 ToolBlock 脚本类

ToolBlock 脚本与 ToolGroup 类似，但提供了更高级的控制，如动态定义输入输出终端等。

2.3 Job 脚本类

Job 脚本用于控制与图像获取相关的设备属性与参数，基类为 CogJobBaseScript，实现 ICogJobScript 接口。

3. 脚本使用案例

3.1 Job脚本：自动调节曝光时间

在图像采集过程中，根据图像的亮度自动调节曝光时间是一个常见的需求。以下是使用 Job 脚本来实现这一功能的示例：

public override void PreAcquisition()
{
    ICogAcqExposure IExposure = job.AcqFifo.OwnedExposureParams;
    IExposure.Exposure = exposure;
}

3.2 ToolBlock脚本：显示Blob区域的中心坐标

ToolBlock 脚本可以用于控制工具的运行逻辑，修改生成的 Record，拓展数据逻辑等。以下是在 Blob 区域显示其中心坐标的示例：

public override bool GroupRun(ref string message, ref CogToolResultConstants result)
{
    mLabels.Clear();
    mToolBlock.RunTool(mBlob, ref message, ref result);
    CogBlobResultCollection blobs = mBlob.Results.GetBlobs();
    foreach(CogBlobResult blob in blobs)
    {
        CogGraphicLabel tempLabel = new CogGraphicLabel();
        tempLabel.Alignment = CogGraphicLabelAlignmentConstants.BaselineCenter;
        tempLabel.SetXYText(blob.CenterOfMassX, blob.CenterOfMassY, $"{blob.CenterOfMassX},{blob.CenterOfMassY}");
        tempLabel.Color = CogColorConstants.Red;
        mLabels.Add(tempLabel);
    }
    return false;
}

4. 脚本进阶

脚本不仅是“填空题”，更是实现复杂逻辑的强有力工具。用户可以通过脚本实现事件响应、异常处理、数据逻辑处理等高级功能。

4.1 脚本作为“插件”程序集

脚本类会被编译为程序集加载到内存中，并且每次编辑后都会重新编译。这意味着脚本的性能和稳定性直接影响到整个 VisionPro 程序的运行。

4.2 事件与委托

在脚本中实现事件响应函数时，需要增加异常处理机制（Try…Catch），以避免程序运行出现异常。

5. 脚本调试与优化

调试脚本是确保其正确运行的重要步骤。以下是一些调试技巧：

5.1 使用Visual Studio进行调试

可以通过 Visual Studio 附加到 VisionPro 进程进行调试，这样可以在脚本出错时快速定位问题。
步骤如下：

• 打开Visual Studio软件，继续但无需代码，

• 选择附加进程(前提是vision pro在运行着)
• vision pro点击运行即可

5.2 语法错误与逻辑错误

语法错误会在编译时提示，而逻辑错误则需要在运行时通过调试来发现。
例如:下面工具查找到多个结果,在脚本中引用时直接用结果[ ].来调用,而不是item

5.3 调试技巧

• 使用断点进行单步调试。
• 检查变量值和程序流程是否符合预期。
• 使用日志记录关键信息，便于问题追踪。


结语

VisionPro 脚本是实现定制化视觉处理逻辑的关键，通过本专栏的深入学习，你应该能够掌握脚本的编写、使用和调试。在后续的文章中，我将分享更多关于 VisionPro 高级功能的脚本实现技巧。

---

希望本专栏能够帮助你在机器视觉领域更进一步。如果你有任何问题或建议，欢迎在评论区留言。

---

注意：本教程基于康耐视官方文档和网络资源编写，建议读者结合实际软件操作进行学习。同时，对于软件的深入理解和应用，官方文档和社区支持是不可或缺的资源。
