任务场景一

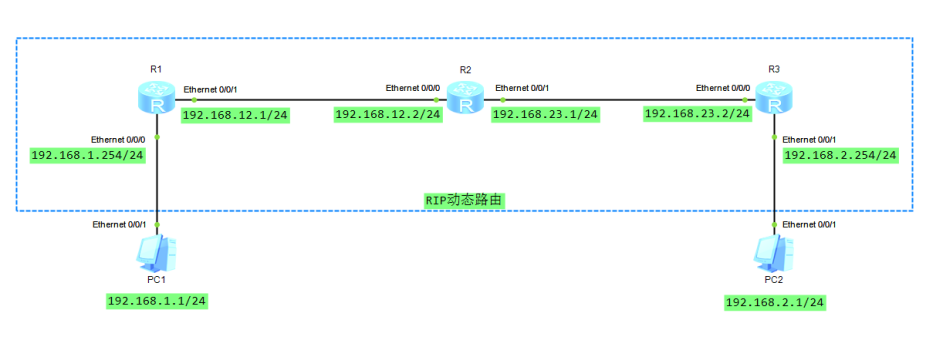

按照下图完成网络拓扑搭建和配置
任务要求:在路由器R1、R2和R3上配置RIP动态路由,实现终端PC可以相互访问。
【r1配置】
[r1]int e0/0/0
[r1-Ethernet0/0/0]ip address 192.168.1.254 24
[r1]int e0/0/1
[r1-Ethernet0/0/1]ip address 192.168.12.1 24
[r1-Ethernet0/0/1]q
[r1]rip 1
[r1-rip-1]version 2
[r1-rip-1]network 192.168.1.0
[r1-rip-1]network 192.168.12.0
【r2配置】
[r2]int e0/0/0
[r2-Ethernet0/0/0]ip address 192.168.12.2 24
[r2-Ethernet0/0/0]int e0/0/1
[r2-Ethernet0/0/1]ip address 192.168.23.1 24
[r2-Ethernet0/0/1]q
[r2]rip 1
- 含义:启动 RIP(Routing Information Protocol,路由信息协议)进程,并指定进程号为1。
- 作用:
- 在路由器上创建一个 RIP 路由进程,用于管理 RIP 相关的路由配置和路由表更新。
- 进程号1仅在同一设备运行多个 RIP 进程时区分不同实例(单进程时可忽略,通常取任意正整数)。
[r2-rip-1]version 2
- 含义:配置 RIP 进程使用RIP 版本 2(RIPv2)。
- 作用:
- 相比 RIP 版本 1(RIPv1),RIPv2 是无类路由协议,支持以下特性:
- 携带子网掩码(支持 VLSM,可变长子网掩码)。
- 关闭自动汇总(默认不自动将路由汇总到主类网络边界,需手动配置no auto-summary,但部分设备中 RIPv2 默认关闭汇总)。
- 支持明文或 MD5 认证(增强安全性)。
- 组播更新(使用 224.0.0.9,减少对非 RIP 设备的干扰)。
[r2-rip-1]network 192.168.12.0
[r2-rip-1]network 192.168.23.0
- 含义:宣告需要通过 RIP 协议发布的网络。
- 作用:
- 启用接口:在与192.168.12.0和192.168.23.0网络直接相连的接口上激活 RIP 协议,使路由器通过这些接口发送和接收 RIP 更新。
- 发布路由:将这两个网络的路由信息包含在 RIP 更新报文中,通告给相邻的 RIP 路由器。
- 注意:RIP 的network命令需指定 ** 主类网络(Classful Network)** 或其子网,但配置时需匹配接口的 IP 地址。例如:
- 若接口 IP 为192.168.12.1/24,network 192.168.12.0(主类网络为192.168.12.0/24)会正确激活该接口。
【r3配置】
[r3]int e0/0/0
[r3-Ethernet0/0/0]ip address 192.168.23.2 24
[r3-Ethernet0/0/0]int e0/0/1
[r3-Ethernet0/0/1]ip address 192.168.2.254 24
[r3-Ethernet0/0/1]q
[r3]rip 1
[r3-rip-1]version 2
[r3-rip-1]network 192.168.23.0
[r3-rip-1]network 192.168.2.0
任务场景二

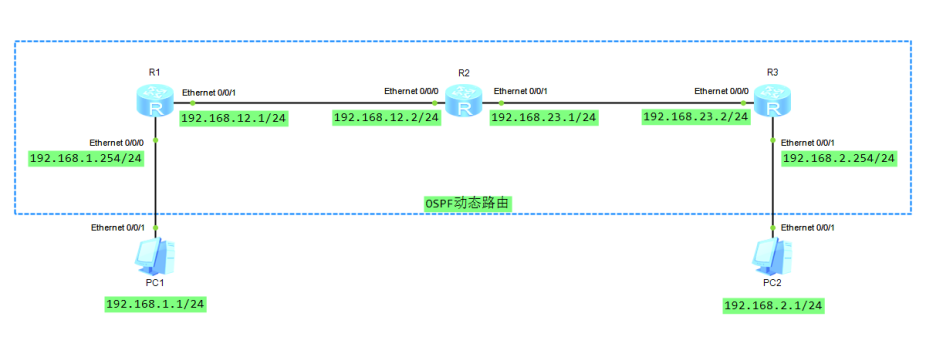

按照下图完成网络拓扑搭建和配置
任务要求:在路由器R1、R2和R3上配置单区域OSPF动态路由,实现终端PC可以相互访问。
【r1配置】
[r1]int e0/0/0
[r1-Ethernet0/0/0]ip address 192.168.1.254 24
[r1-Ethernet0/0/0]int e0/0/1
[r1-Ethernet0/0/1]ip address 192.168.12.1 24
[r1-Ethernet0/0/1]q
[r1]ospf 1 router-id 1.1.1.1
- 含义:开启 OSPF 进程,进程 ID 设为 1,同时将路由器 ID 指定为 1.1.1.1。
- 作用:进程 ID 仅在本地有意义,而 Router - ID 必须在整个 OSPF 自治系统中保持唯一,它在 OSPF 的邻接关系建立以及路由计算过程中会被使用。
[r1-ospf-1]area 0
- 含义:进入骨干区域(区域 ID 为 0)的配置模式。
- 作用:OSPF 采用分层设计,区域 0 作为骨干区域,所有其他区域都要和它相连。
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
- 含义:宣告 192.168.1.0/24 和192.168.12.0/24网段属于 OSPF 区域 0。
- 作用:处于该网段的接口会启用 OSPF 功能,并且会向区域内的其他路由器通告该网段的路由信息。
【r2配置】
[r2]int e0/0/0
[r2-Ethernet0/0/0]ip address 192.168.12.2 24
[r2-Ethernet0/0/0]int e0/0/1
[r2-Ethernet0/0/1]ip address 192.168.23.1 24
[r2-Ethernet0/0/1]q
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255
【r3配置】
[r3]int e0/0/0
[r3-Ethernet0/0/0]ip address 192.168.23.2 24
[r3-Ethernet0/0/0]int e0/0/1
[r3-Ethernet0/0/1]ip address 192.168.2.254 24
[r3-Ethernet0/0/1]q
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[r3-ospf-1-area-0.0.0.0]network 192.168.23.0 0.0.0.255
任务场景三
按照下图完成网络拓扑搭建和配置
任务要求:在路由器R1、R2和R3上配置多区域OSPF动态路由,实现终端PC可以相互访问。
【r1配置】
[r1]int e0/0/0
[r1-Ethernet0/0/0]ip address 192.168.1.254 24
[r1-Ethernet0/0/0]int e0/0/1
[r1-Ethernet0/0/1]ip address 192.168.12.1 24
[r1-Ethernet0/0/1]q
[r1]ospf 1 router-id 1.1.1.1
[r1-ospf-1]area 0
[r1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[r1-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
【r2配置】
[r2]int e0/0/0
[r2-Ethernet0/0/0]ip address 192.168.12.2 24
[r2-Ethernet0/0/0]int e0/0/1
[r2-Ethernet0/0/1]ip address 192.168.23.1 24
[r2-Ethernet0/0/1]q
[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 192.168.12.0 0.0.0.255
[r2-ospf-1-area-0.0.0.0]q
[r2-ospf-1]area 1
[r2-ospf-1-area-0.0.0.1]network 192.168.23.0 0.0.0.255
【r3配置】
[r3]int e0/0/0
[r3-Ethernet0/0/0]ip address 192.168.23.2 24
[r3-Ethernet0/0/0]int e0/0/1
[r3-Ethernet0/0/1]ip address 192.168.2.254 24
[r3-Ethernet0/0/1]q
[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 1
[r3-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255
[r3-ospf-1-area-0.0.0.1]network 192.168.23.0 0.0.0.255
