一、引言

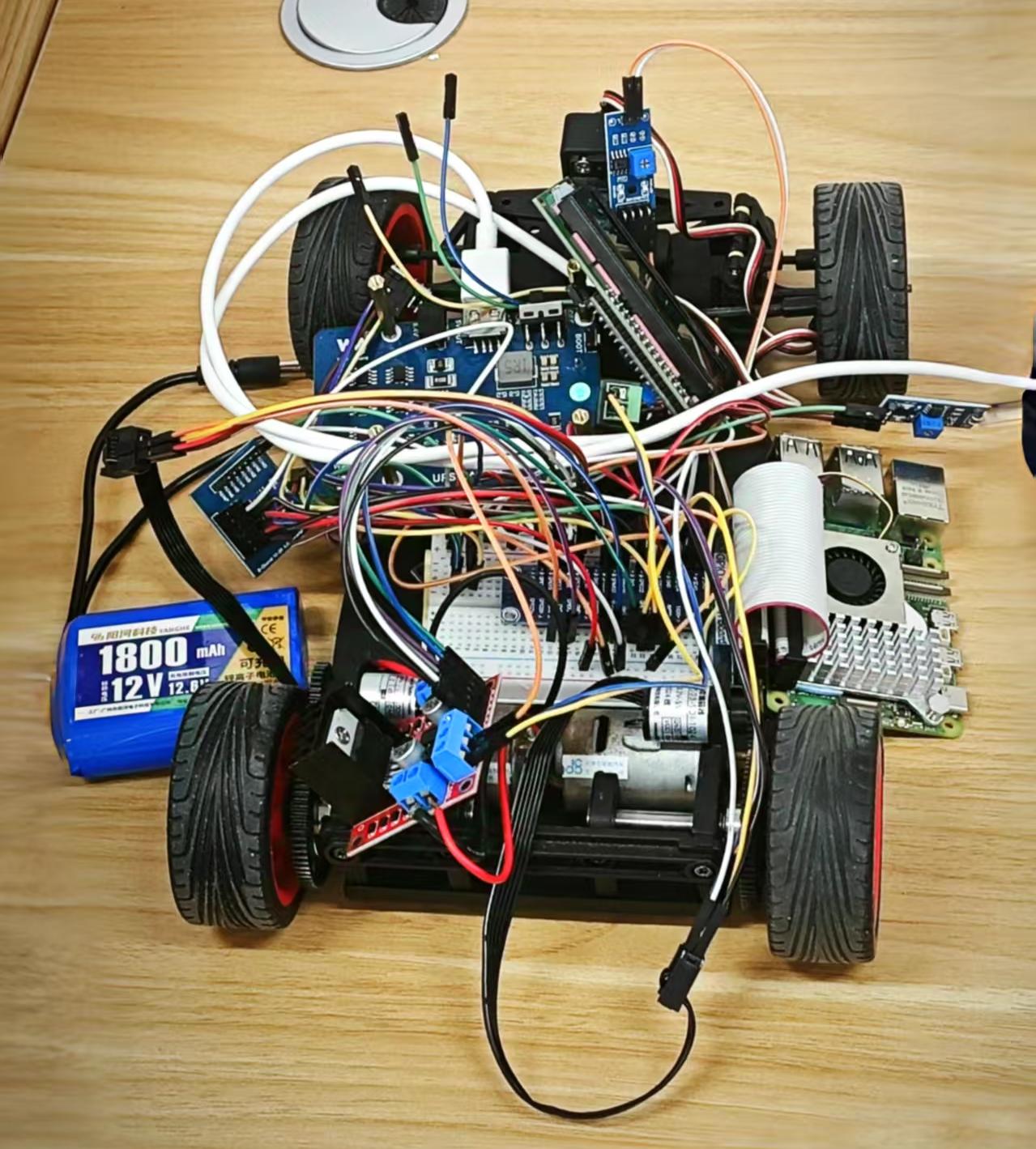

目前,我们的树莓派小车集成了多个传感器模块,然而,这些模块的布置致使车体外观十分杂乱(如下图),不仅影响视觉观感,也可能对传感器性能和小车运动的稳定性产生潜在影响。基于此,我计划使用Solid Works对小车结构进行设计,实现小车外观的整洁美观与结构的优化升级。
二、Solid Works简介
此前,我在 3D 建模学习过程中,最早接触并较为熟悉 AutoCAD 软件,对Solid Works的了解较少。AutoCAD 以其强大的二维绘图功能见长,在精确绘制工程图纸方面表现卓越。然而,在小车结构更侧重于三维实体建模和装配体设计相较之下,AutoCAD 在这些方面存在局限性。
SolidWorks 作为一款专业的三维 CAD 设计软件,不仅能创建精确的三维模型,更贴合小车结构优化过程中对复杂空间布局规划、零部件干涉检查及动态模拟分析的需求。
三、Solid Works下载
关于 SolidWorks 软件的下载安装流程,本文不再详细阐述。如有需要,各位可参考B站视频链接获取相关指引。但是,呼吁大家秉持尊重知识产权的理念,支持正版软件。
SolidWorks(sw)2024(最新版附安装包下载链接)安装+激活教程sw安装教程真保姆级实操保姆级教学支持win11和10系统_哔哩哔哩_bilibili
官网下载步骤:
- 首先,打开浏览器,进入 SOLIDWORKS《客户门户》(login.solidworks)。若此前未注册账号,初次登录需创建 SOLIDWORKS 账号,在注册界面准确输入电子邮箱和正版序列号等信息,点击 “下一步” 完成创建。
- 成功登录后,进入《客户门户》主页,找到 “下载” 选项卡中的 “下载与更新” 选项。
- 根据自身需求,选择对应的 SOLIDWORKS 版本及 Service Pack 版本,仔细阅读并勾选 “接受许可协议”,随后即可开始下载。
四、小车模型导入
支持的文件格式:SolidWorks 支持多种文件格式的导入,常见的有 STEP、IGES、STL 等。如果从其他设计软件中获取了小车的部分模型或参考模型,只要该软件能导出上述格式文件,即可在 SolidWorks 中导入使用。例如,若在犀牛软件中设计了小车的外观造型,可将其导出为 STEP 格式文件,再导入 SolidWorks 进行后续结构设计和装配。
导入操作步骤:

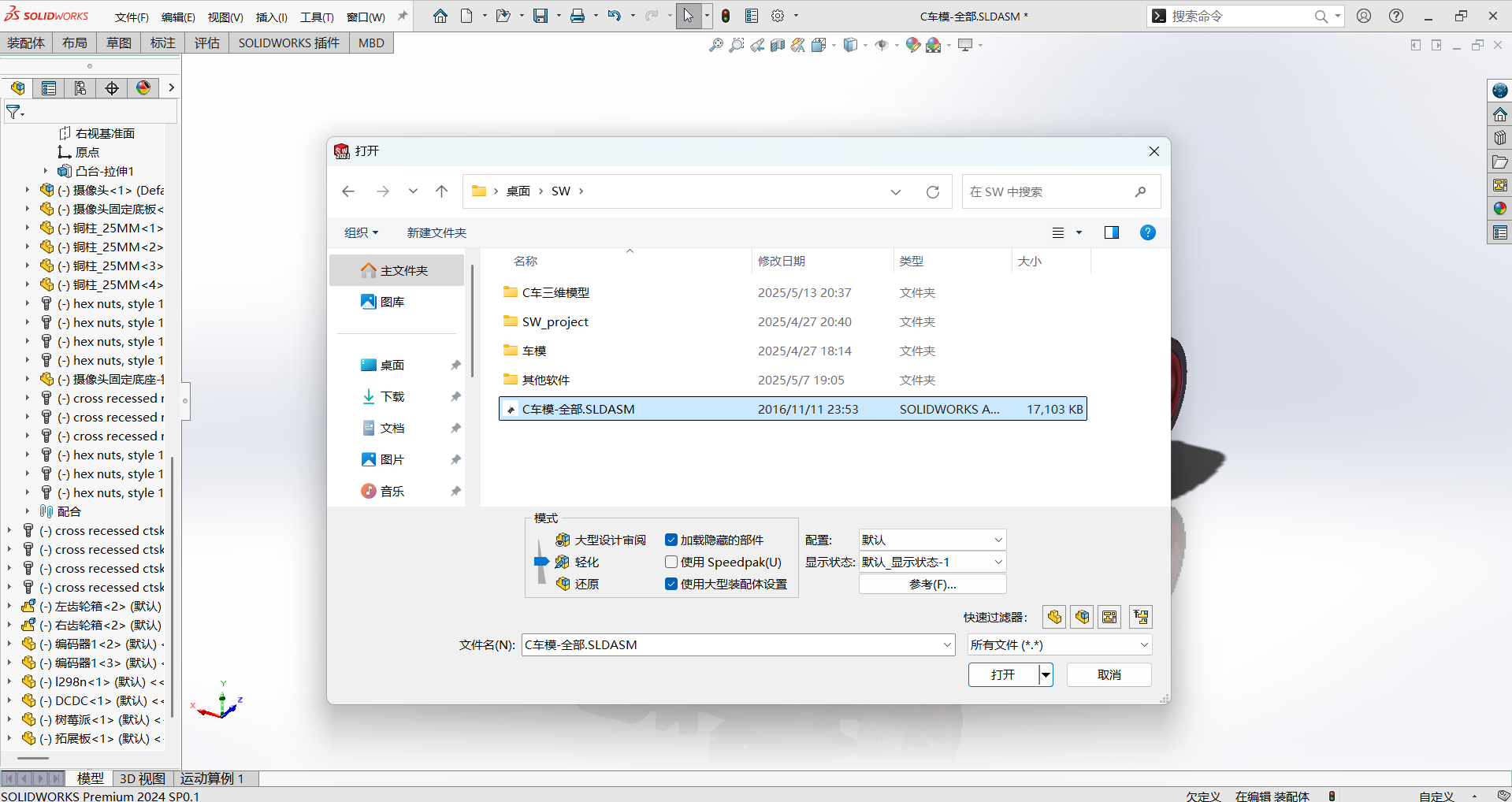

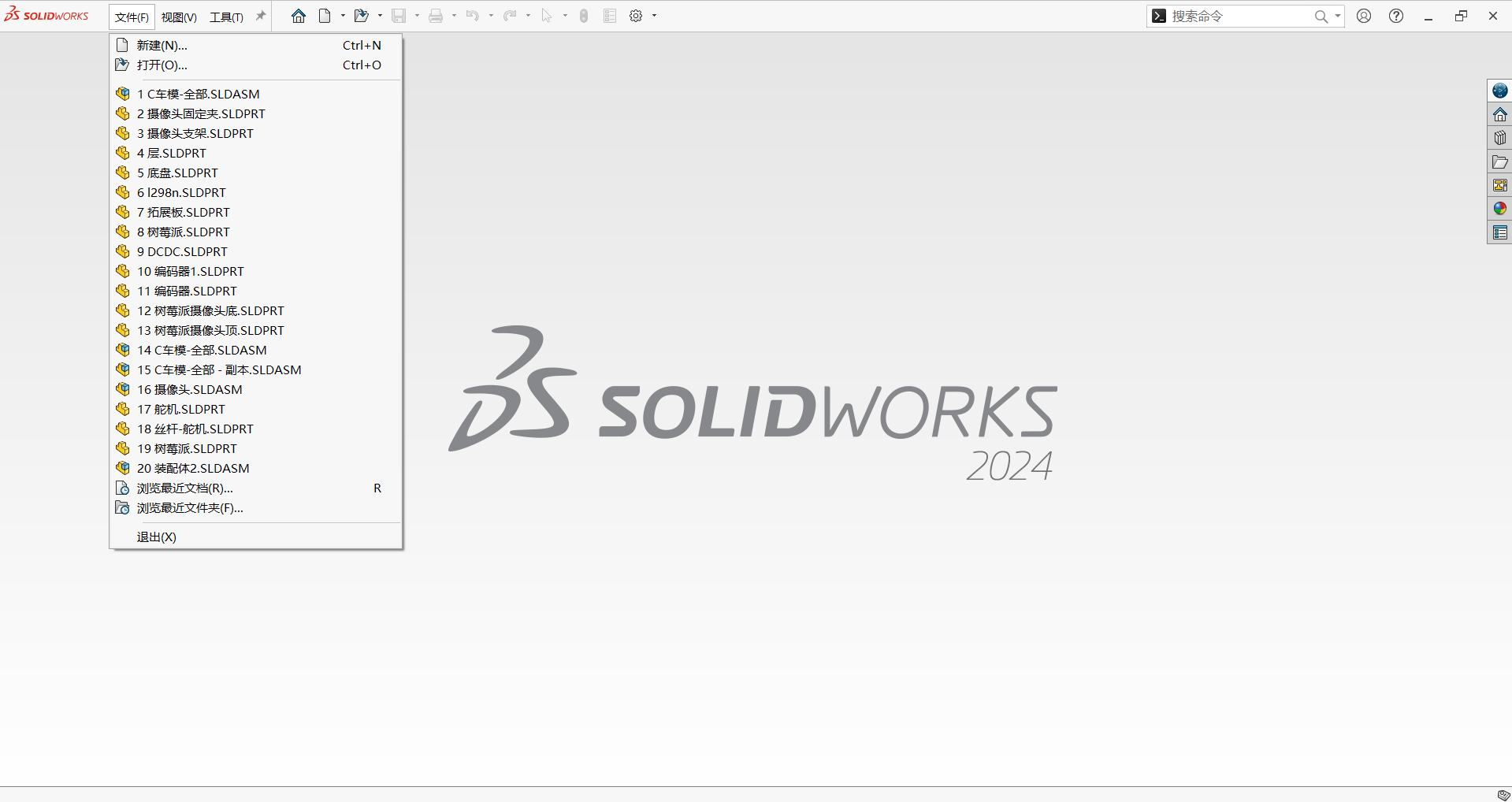

打开 SolidWorks 软件,点击菜单栏中的 “文件” 选项,选择 “打开”。
在弹出的文件浏览器窗口中,找到要导入的小车模型文件所在位置。通过文件类型下拉菜单,选择对应的文件格式(如 STEP、IGES 等)。

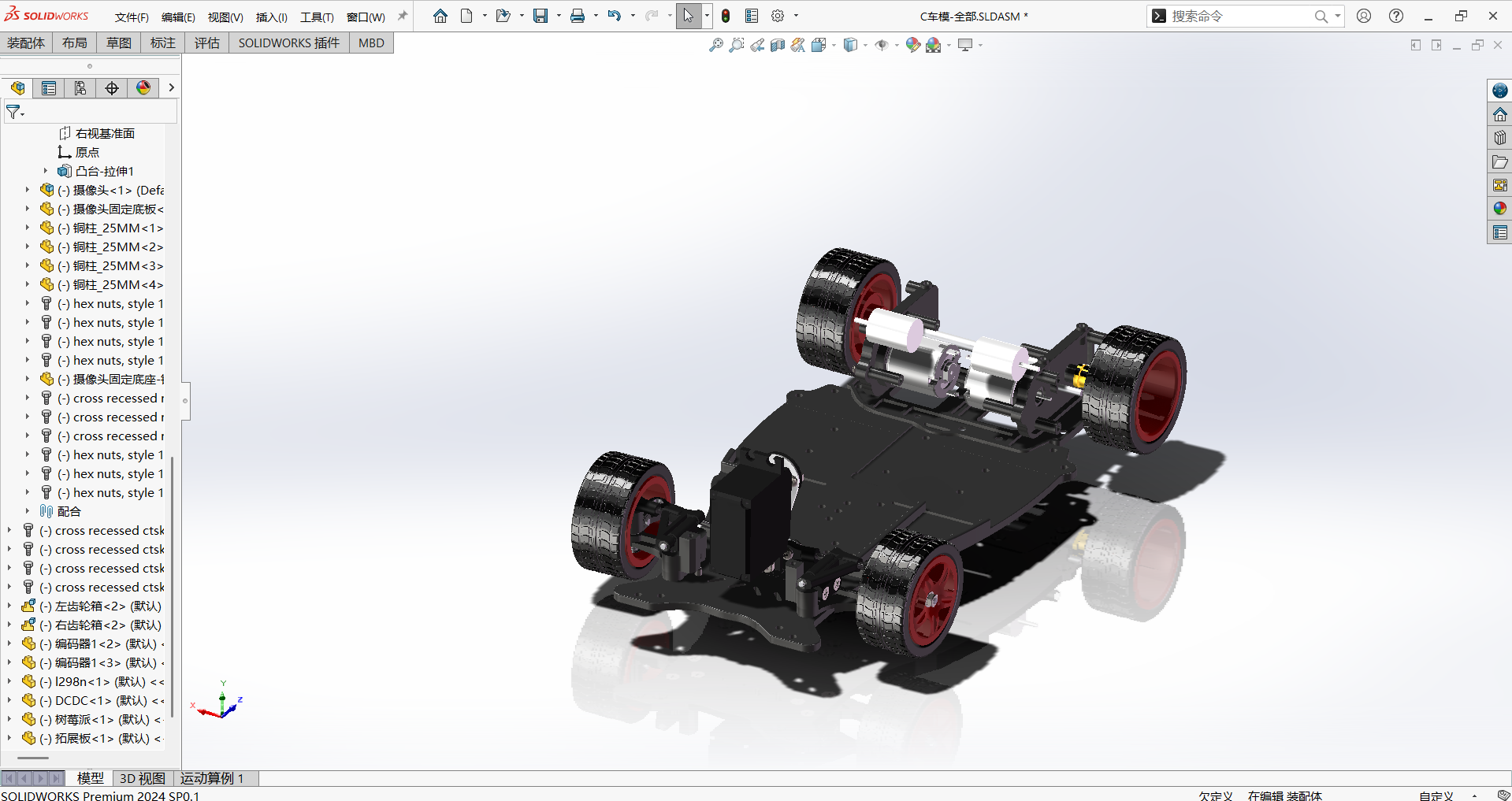

选中要导入的文件后,点击 “打开” 按钮。此时,软件会根据文件类型和模型复杂程度进行导入操作,可能需要等待一段时间。导入完成后,即可在 SolidWorks 的图形区域中看到导入的小车模型。
五、摄像头支架建模
摄像头支架建模步骤涉及一定的 3D 建模专业知识与操作技巧,对于初次接触 SolidWorks 的朋友,建议先系统学习软件的基础功能和操作逻辑。这里为推荐我学习过程中的优质的入门学习视频,链接如下:
SOLIDWORKS 教学 精品教程 | 2024年新修 | B站 点赞 播放 收藏 NO.1_哔哩哔哩_bilibili

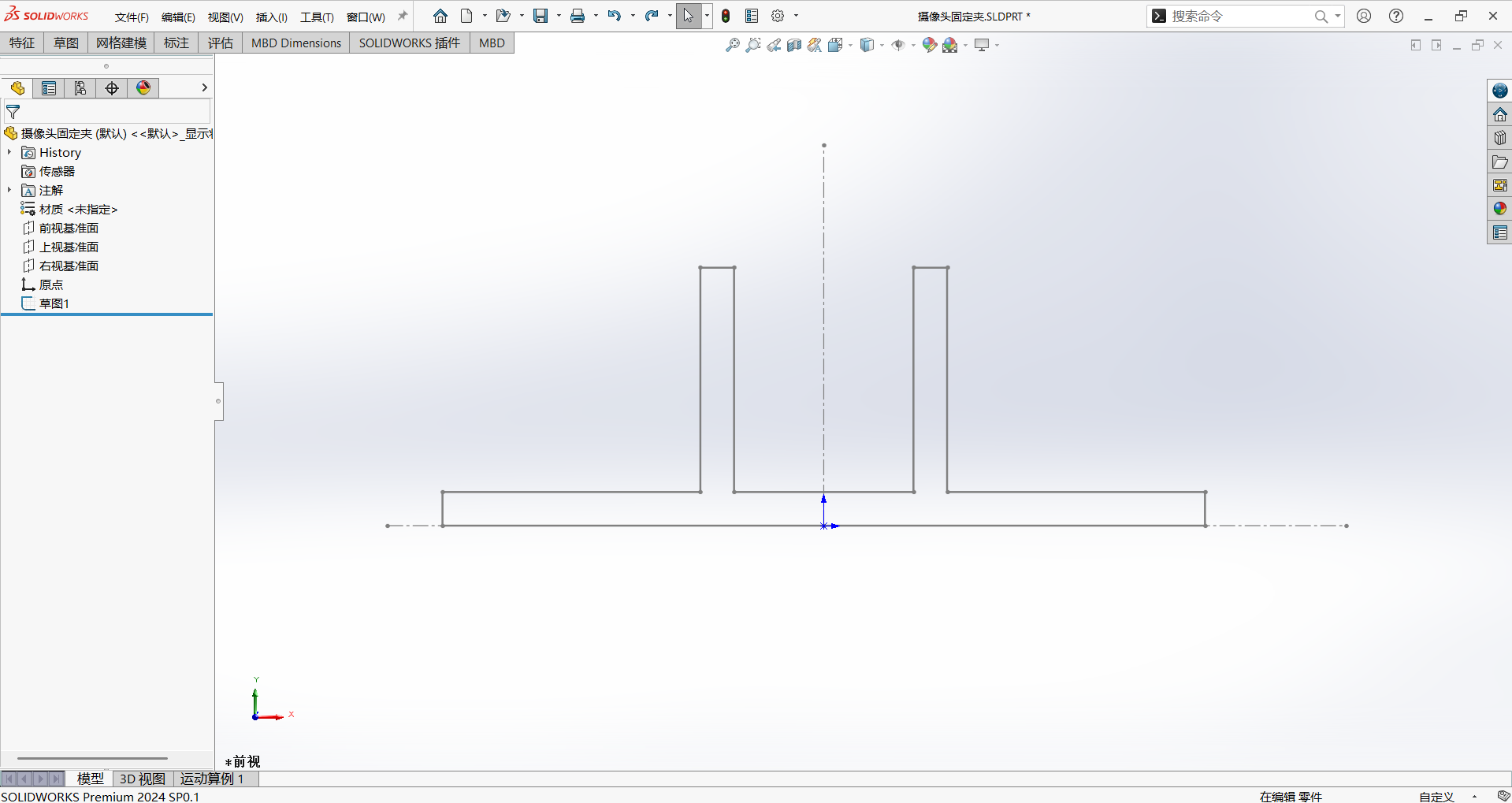

草图绘制:

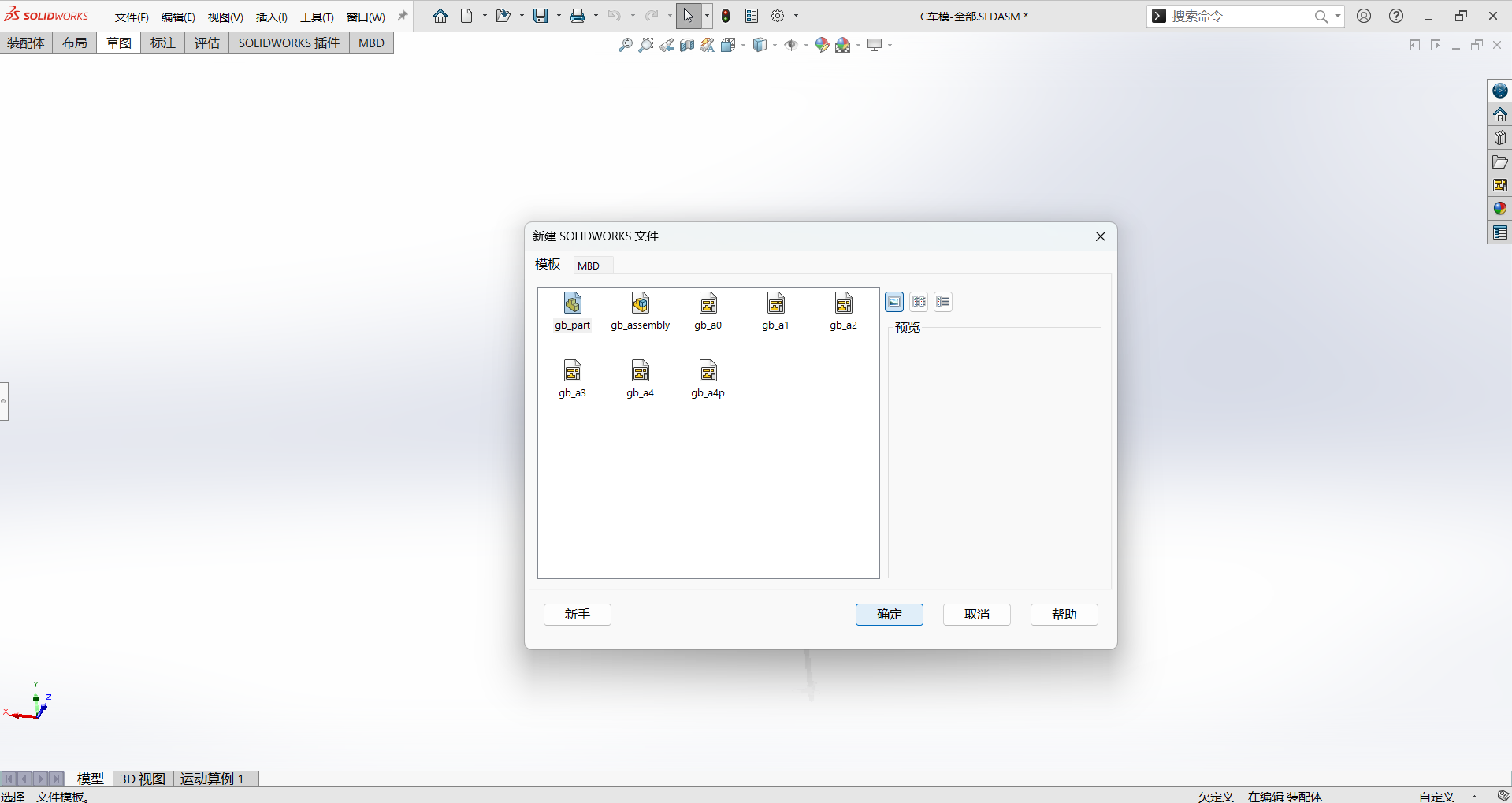

打开 SolidWorks 软件,新建一个零件文件。选择合适的基准面(如前视基准面、上视基准面等),进入草图绘制模式。
绘制支架轮廓:使用直线、圆、圆弧等草图工具,根据设计尺寸绘制支架的基本轮廓。例如,若支架为 L 型结构,可先绘制两条互相垂直的直线,确定支架的大致形状。
添加尺寸与几何关系:为草图添加准确的尺寸标注,约束各线条的长度、角度等参数,确保草图形状符合设计要求。同时,利用几何关系(如垂直、平行、相切等),保证草图的准确性和稳定性。

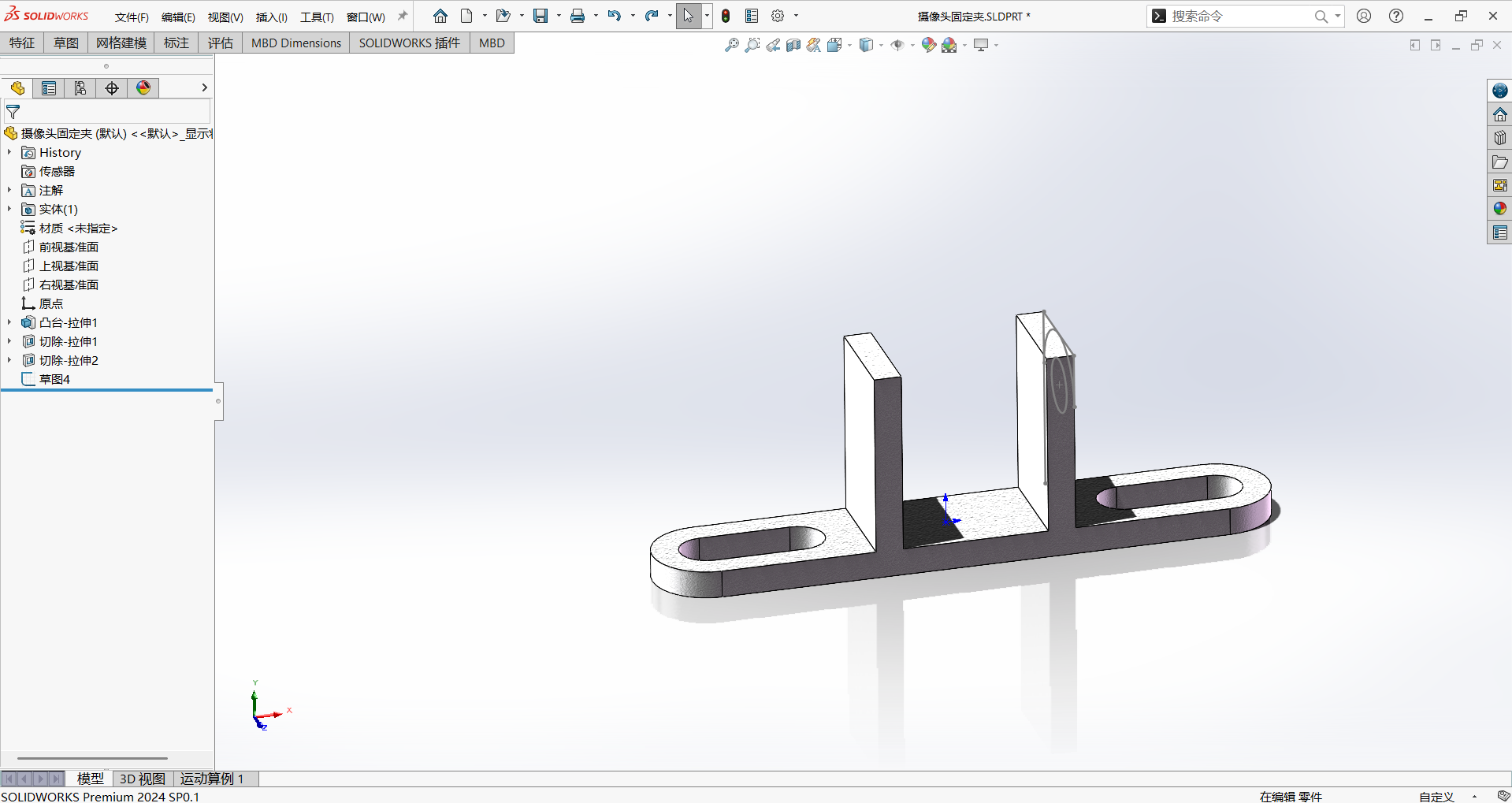

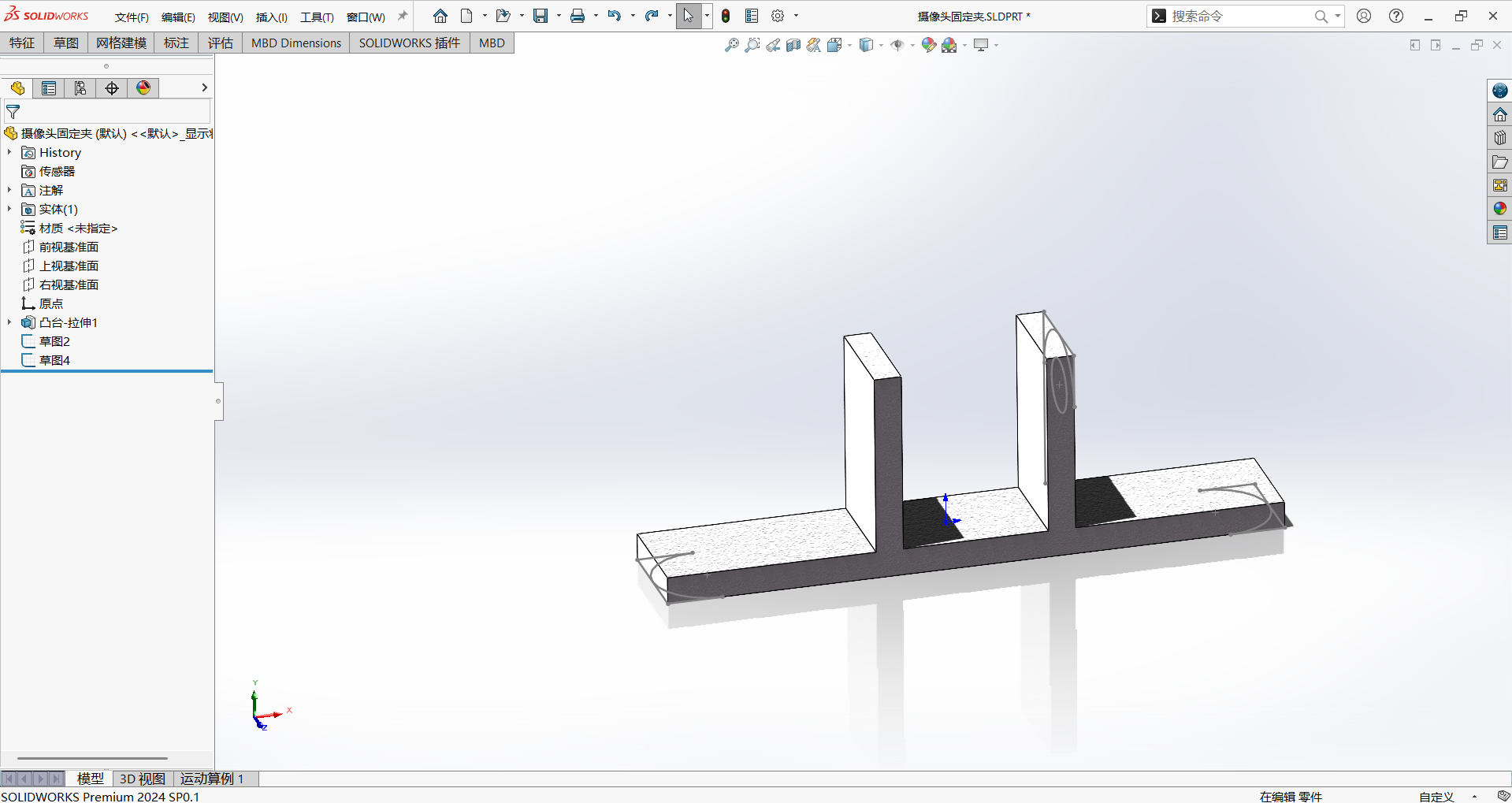

拉伸特征:完成草图绘制后,退出草图模式,选择 “拉伸凸台 / 基体” 命令。在弹出的对话框中,设置拉伸的深度,将二维草图拉伸为三维实体,初步形成支架的主体结构。
添加细节特征:
- 圆角处理:为防止支架边缘划伤操作人员或其他部件,使用 “圆角” 命令,对支架的尖锐边角进行圆角处理,设置合适的圆角半径。
- 孔特征:根据支架与小车车身的连接方式和摄像头的安装需求,使用 “简单直孔” 或 “异型孔向导” 命令创建安装孔。例如,若采用螺栓连接,需创建与螺栓尺寸匹配的通孔;若摄像头通过卡扣固定,需创建相应的卡槽孔。
至此,摄像头固定架的建模流程已完整呈现。考虑到小车结构各部件设计思路与操作方法存在共性,且不同项目对小车的功能需求、结构细节差异较大,为避免赘述,其余部件建模不再逐一演示。

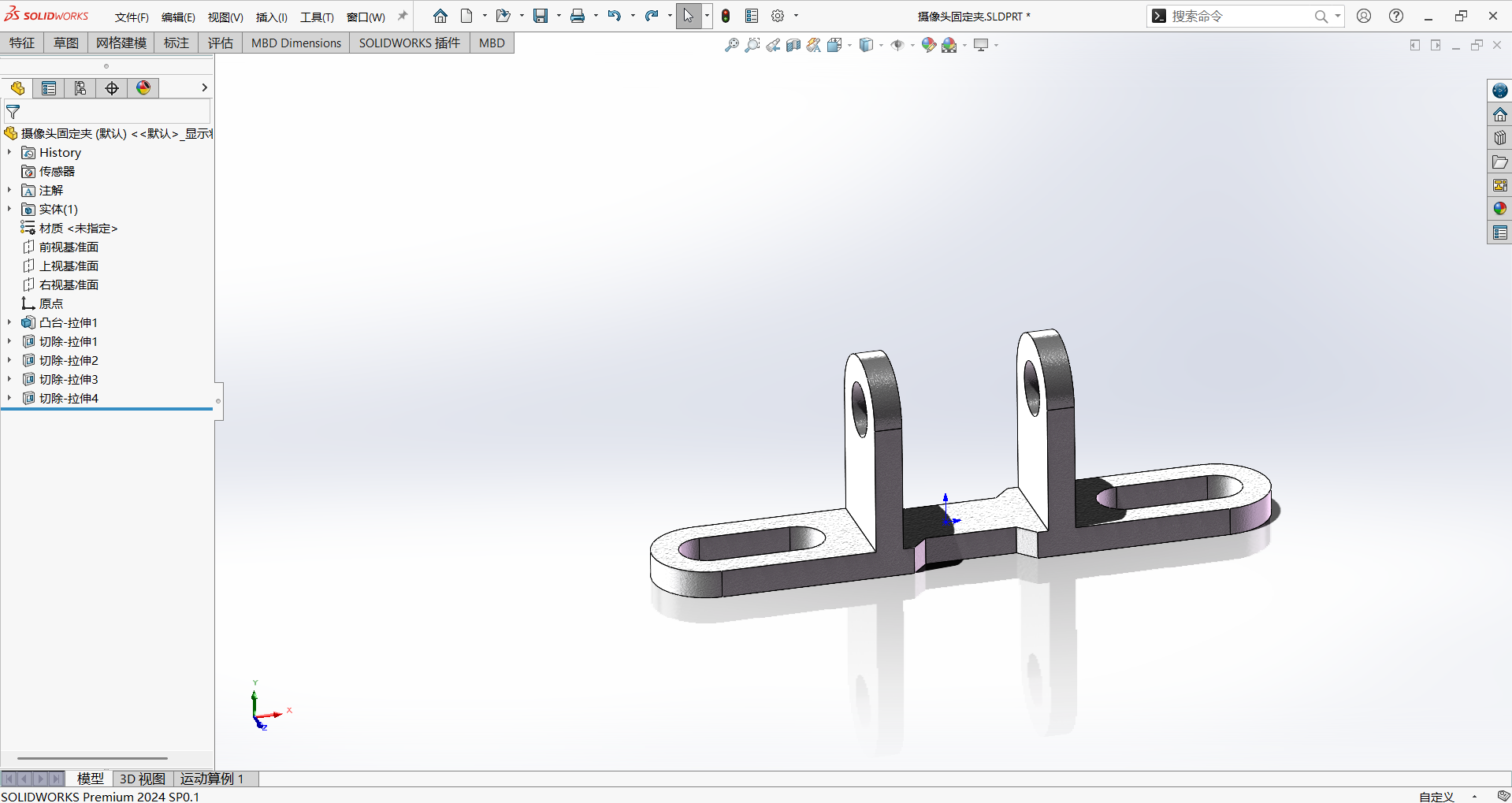

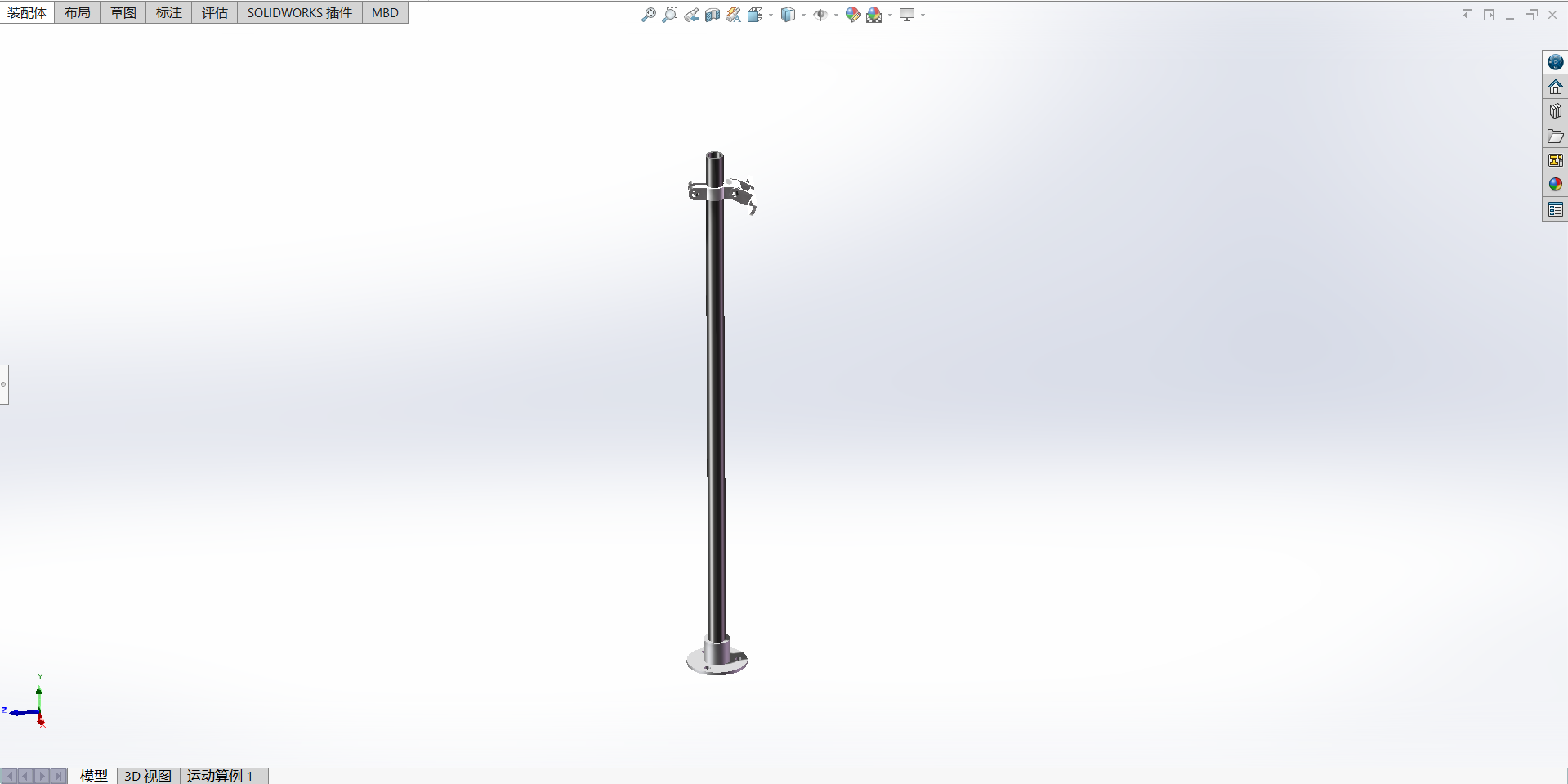

摄像头支架效果展示:
六、导入装配体

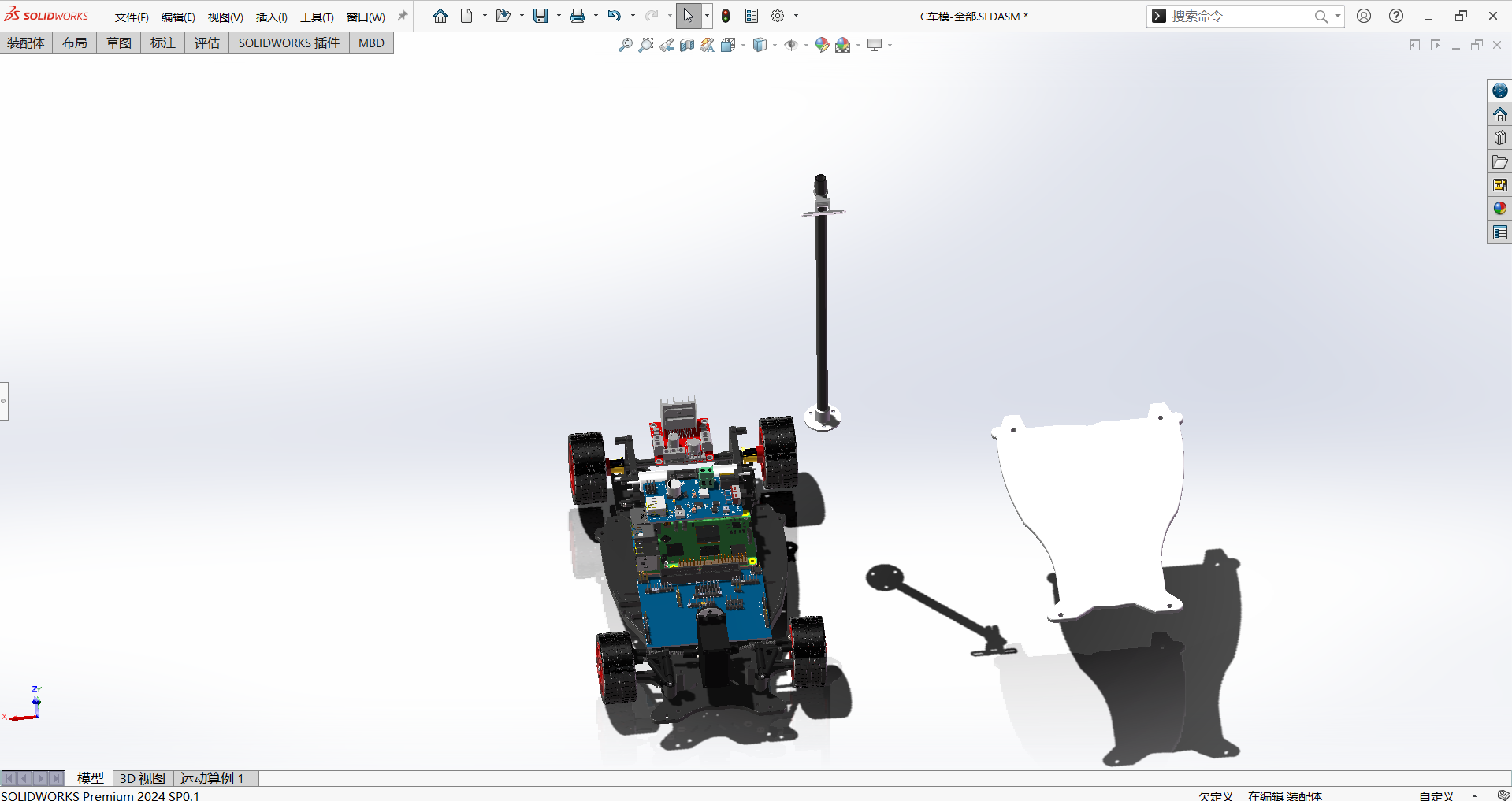

打开之前创建好的小车装配体文件,点击 “插入零部件”,选择已创建好的摄像头支架零件文件,将其插入到装配体中。
使用 “配合” 命令,选择支架与小车车身的合适配合面(如平面、圆柱面等),添加配合关系(如重合、同轴心、平行等),将支架准确地装配到小车上。调整支架的位置和方向,确保摄像头的拍摄视角符合设计要求。
完成装配后,对整个装配体进行动态干涉检查,查看支架与小车其他部件在运动过程中是否存在干涉现象。如有干涉,返回零件编辑模式,对支架或相关部件进行修改调整。
七、结语
通过以上对 SolidWorks 绘制小车结构的介绍,希望能为大家在使用 SolidWorks 进行小车结构设计时提供有益的参考和帮助。无论是初学者还是有一定经验的设计人员,都是通过不断实践,熟练掌握 SolidWorks 软件,打造出更优秀的小车设计方案的。
