NCP1207电流工作原理

NCP1207由EMI低通滤波保护电路、单相电压整流滤波电路、AC/DC转换电路、输出滤波整流电路、取样反馈控制电路和恒流恒压控制电路组成。由于电路开关具有ZVS软启动、恒功率输出、抗干扰能力强、功耗低、效率高等优势，常被用在笔记本电脑、离线式蓄电池充电器、DVD播放机、机顶盒电源、LED背光源等消费类电器，电路原理图如下：

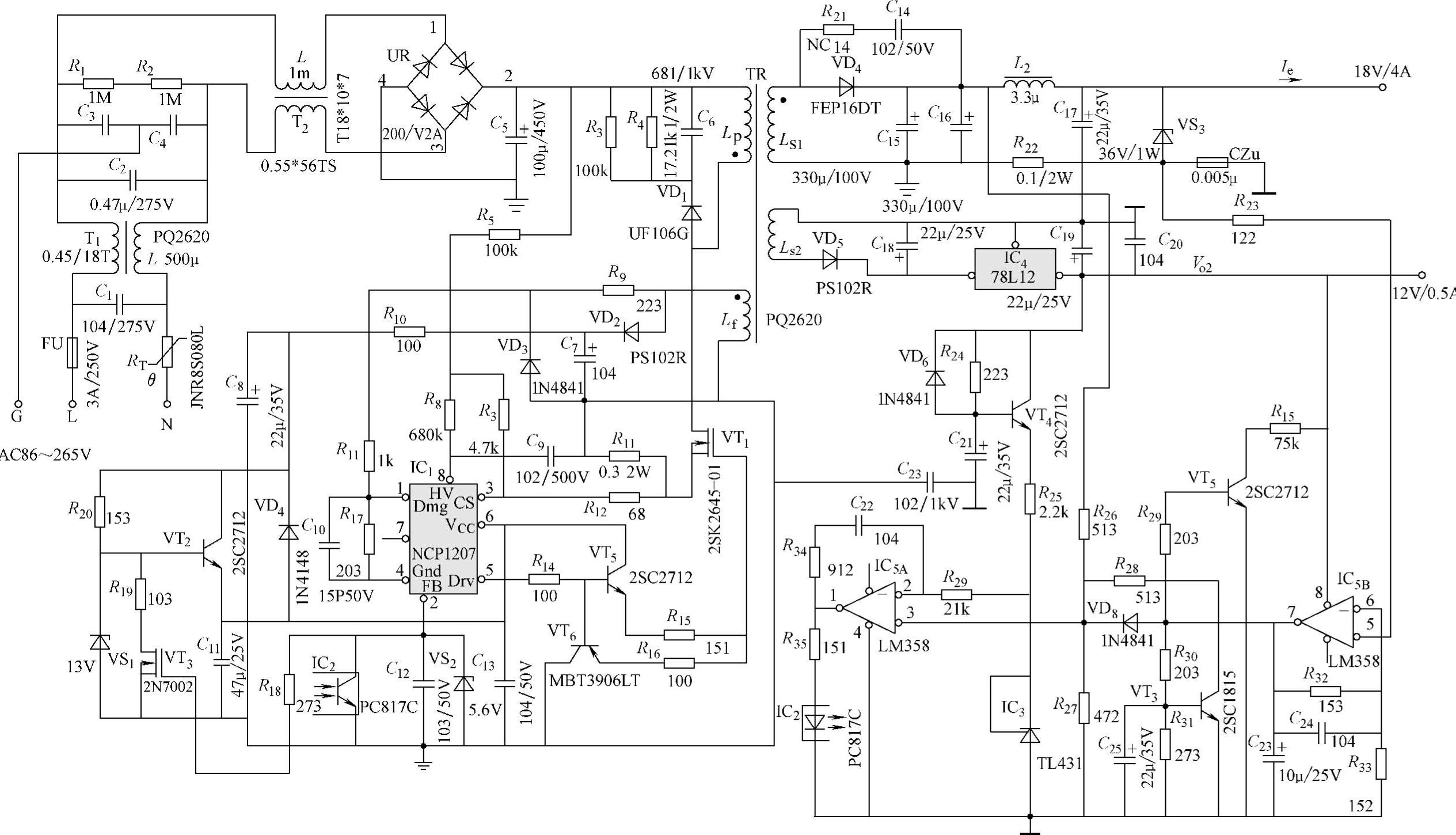

图 1 ZVS软启动NCP1207LED驱动开关电源

1.低通滤波保护电路

低通滤波主要用于滤除 10MHz以下的电磁干扰（EMI）信号 和 10MHz–30MHz的射频（RF）信号，其中低频噪声信号的危害尤为显著。如传导干扰影响，外部设备的噪声可能通过电源输入线传入，干扰电源正常工作；电源自身噪声也可能通过电源线反向传导至外部电网，造成交叉干扰。一台良好的电子设备对周围电磁噪声具备高抗扰度，且自身不向外部辐射有害的电磁噪声。图1电路中采用两级复合式抗电磁干扰（EMI）滤波电路，其噪声抑制效果最优，EMC性能最佳。保护电路主要包含 输入过电压保护（OVP） 和 温度过热保护（OTP）。

2.电源启动和NCP1207的供电电路

1）自供电与启动电路：NCP1207具备动态自供电（DDS）功能，无需外部人工启动，可在保护关闭期间维持低功耗状态，避免系统“死机”。其供电机制具体如下：

高压启动：IC1的8脚（VCC引脚）直接连接至整流后的直流高压线，为初始启动提供电能；
低功率消耗：电阻R8用于限制启动电流，降低IC1的启动功耗；旁路电容C9（接在VCC引脚）进一步稳定供电电压。
变压器反馈供电：正常工作后，变压器反馈绕组LF的电压经VD2整流、C8滤波及R10限流，生成动态供电电压VF。

2）稳压与保护电路：为确保IC1的稳定运行，电路采用了多重保护设计：

VCC稳压：由R20、三极管VT2和稳压管VS1构成12V稳压电路，确保IC1的VCC引脚电压不受输出功率波动影响。
过流/短路保护：电阻R19、R18及MOSFET VT3组成保护电路。当输出过流或短路时，输出电压降低，导致光耦IC2的发光二极管电流增大，触发保护动作。

3）电流检测与开关管控制：输出电流增大时，MOSFET漏极电流上升，使采样电阻R11的压降同步增加。电容C8用于隔离高频噪声，避免干扰IC1的供电稳定性。（电流采样）

IC2接收晶体管的集电极电流Ic 上升，导致电阻R18两端压降VR18增大，进而驱动场效应管VT3导通。此时VT2因栅极电压被拉低而截止，使得IC1的6脚电压达到关断阈值（例如高电平或低电平，视IC1逻辑而定），从而触发过流/短路保护功能。为降低保护状态下的电路功耗，应尽可能减小检测电阻R18和R19的阻值。

3.驱动电路

为了增强VT1的驱动能力，电路设置了由VT5、VT6并联的“图腾柱”电路，两只晶体管的发射极分别接电阻R15、R16，再连接到栅极，其作用是加速MOSFET的开关速度，降低由于开关管的“开”和“关”所产生的EMI干扰。

4.变压器磁芯去磁电路

变压器通过交变磁场实现电能传递，其能量转换效率取决于磁芯的剩磁释放程度。为最大化效率，需确保磁芯完全去磁，而关键条件是控制变换电路的切换点落在电磁波谷点。

1）谷底切换控制电路（R9、R11、R17、C10）

电阻调节：改变R9、R11、R17的阻值可调整电磁波谷点切换阈值，进而调节芯片1脚电压。当1脚电压处于合理区间时，能精准触发谷点切换，实现磁芯去磁。
电容调节：旁路电容C10的容量直接影响充电时间。容量增大：充电时间延长，波谷切换延迟；容量减小：充电时间缩短，波谷切换提前。此外，C10是实现ZVS软开关的关键元件。

2）辅助电路功能

网络吸收回路（R3、R4、C4、VD1）：抑制高频振荡与电压尖峰。
反馈绕组通路（VD3）：为变压器反馈绕组提供放电路径。

1—磁心复位检测和过电流保护 2—峰值电流保护 3—电流采样 4—电流检测输入端 5—驱动脉冲输出 6—IC电源供应端 7—空脚 8—高压输入端。

5.输出整流滤波和恒功率输出电路

VD4、VD3、C15、C16、L2和C17组成π型滤波电路。R21、C14是阻容吸收回路，降低输出电压的纹波，减少二极管在截止时间残留在PN结上的电子反向流入。CZU是铁氧体磁珠，吸收开关噪声。R26、R27是分压取样电阻，三端稳压器输出电压Vo2经R26、R27分压取得采样电压VA，此电压加到IC5A的同相输入端3脚上，由IC3产生的2.5V基准电压输入到IC5A的2脚，经VA与VREF比较后，输出差值信号，通过R35、IC2的发光二极管转换为电流信号，进而控制光耦合器中的接收晶体管电流，控制占空比的变化，使输出电压Vo保持不变，实现恒电压功能。R25是IC3的限流电阻，IC3的工作电流限制在5.5mA。R25=12V/5.5mA=2.18kΩ，取2.2kΩ。
