文末有原理设计图，PDF文件网盘链接
1.虽然实验室已经做了安全防护，同学仍需注意避免触电
2.焊接用的电烙铁金属部分温度260℃以上，注意避免烫伤，应将烙铁头放在配置的支架上，不可将烙铁头放在易融化的物体上，尤其是不能与电源线紧密接触，电源线外面的塑料绝缘层融化后会露出里面的导线，容易发生触电和电源短路事故
3.电解电容和集成电路块电源接错可能会发生轻微爆燃，对附件物体（比如正在观察的眼睛）造成伤害，通电前请确认电源连接正确，通电时面部远离印制板
（一）方案设计
设计一款倾斜报警器，即当有倾斜信号时，报警器触发报警，当倾斜信号取消后，延时一段时间后自动关闭报警。电路主要由555定时器和ck9561音乐芯片组成，在报警器倾斜后，水银开关接通，NE555的2脚输入低电平，3脚输出高电平，报警电路工作，双色LED被点亮，ck9561芯片输出信号经过三极管8050驱动蜂鸣器发出报警声音；如果报警器不再倾斜，当电容C3充电到大于2/3Vcc时候，报警将停止。
（二）原理图

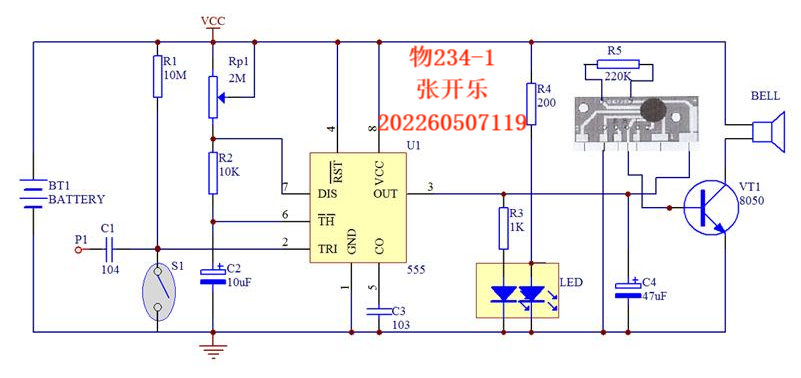

图 倾斜报警器电路原理图
（三）方案工作原理
该倾斜报警器由倾斜触发电路和报警电路两部分组成，555 时基电路U1组成典型的单稳态工作模式，其暂态时间由RP1、R2、C2的数值决定。平时电路处于稳态时，555时基电路的3脚输出低电平，报警芯片因无供电而不报警。当人手触碰电极片P1时，人体感应的杂波信号经C1注入555的触发端2脚，或振动传感器S1受振动而瞬回接通，都会使555的第2脚出现瞬间的低电平，从而使555时基电路翻转进入暂态，3脚突变为高电平，报警芯片得电发出报警声。暂态时间一过，时基电路翻回稳态，停止报警。
（四）元器件工作原理
R1：控制暂态时间
R2：限流，保护发光二极管
R3：防止水银开关闭合时正负极短路
R5：限流，保护发光二极管
R6：控制报警速度
RP1：控制暂态时间进而控制报警时长
C1：防止引入干扰，加强电路稳定性
C3：报警期间为音乐芯片供电
C4：控制报警速度
（五）基本模块工作原理
模块1.多谐振荡电路
在接收到触摸信号电容值改变或倾斜信号时，多谐振荡器会开始起振，并且一旦起振之后，电路没有稳态，只有两个暂稳态，他们做交替变化，输出连续的矩形脉冲信号，用来做脉冲信号源。
模块2.音乐振荡电路
当555的2脚输入为低电平时，3脚输出为高电平，3脚连接到9561芯片的输入端，芯片激活，再经过电阻来限制报警声的播放速度，9561输出端接入到三极管8050的基极，经由三极管输出端连接到蜂鸣器发出报警声。该倾斜报警器中，SEL1和SEL2均不接，根据9561音乐芯片原理，故发出警车报警声。

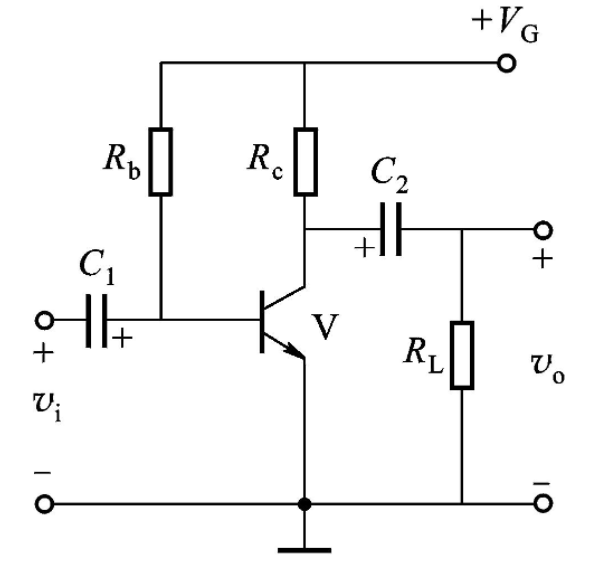

模块3.共发射极放大电路
输入信号从基极输入，从集电极输出，发射基接地以此构成共发射极放大电路。8050三极管集电极与电源之间有一个蜂鸣器作负载，可将电流放大转化为电压放大。用此原理可将信号放大，以适当提高蜂鸣器音量。

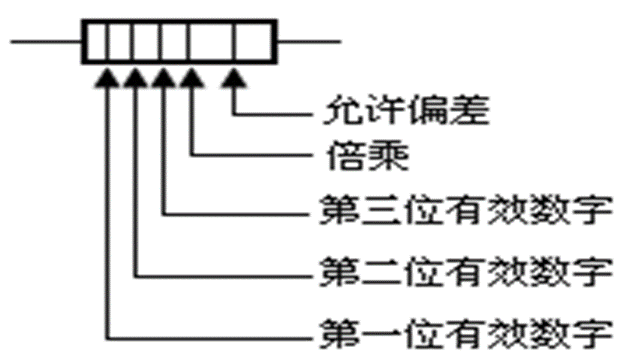

1.五色环电阻标识方法
第一条色环：阻值的第一位数字；
第二条色环：阻值的第二位数字；
第三条色环：阻值的第三位数字；
第四条色环：倍率，阻值乘数的10的幂数；
第五条色环：误差；
2.五色环电阻色码表
1.电解电容

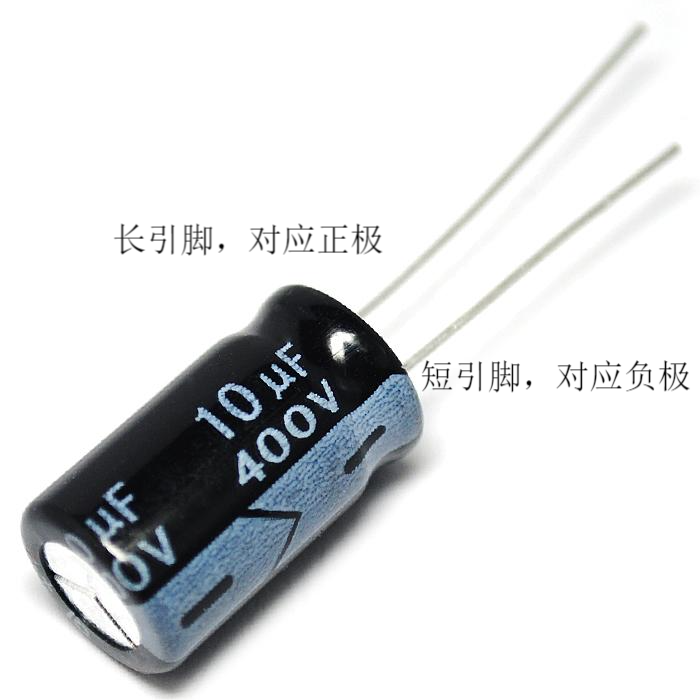

（1）电容值:标识在电解电容的外壳上（图中电解电容为10uF）
（2）极性：长引脚为正极，短引脚为负极
2.瓷片电容

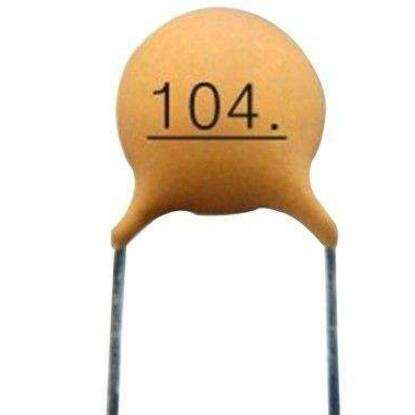

电容值：前两位表示电容量的有效数字，后一位则表示在有效数字后面添加“零”的个数，单位均为pF。下图表示电容值为100000pF。
四声报警器采用KD9561音乐芯片，开关处于不同档位，可以分别产生警车声、救护车声、火警车声、机关枪声，实现声音选择。

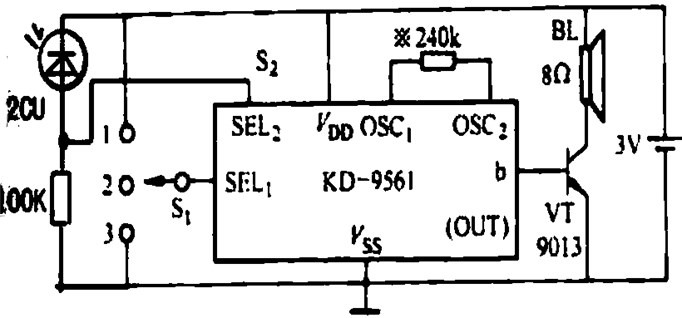

图 KD9561音乐芯片电路原理图
| SEL1 | SEL2 | 输出声音 |
| 不接 | 不接 | 警车 |
| VDD | 不接 | 火警 |
| VSS | 不接 | 救护车 |
| 不接 | VDD | 机关枪 |

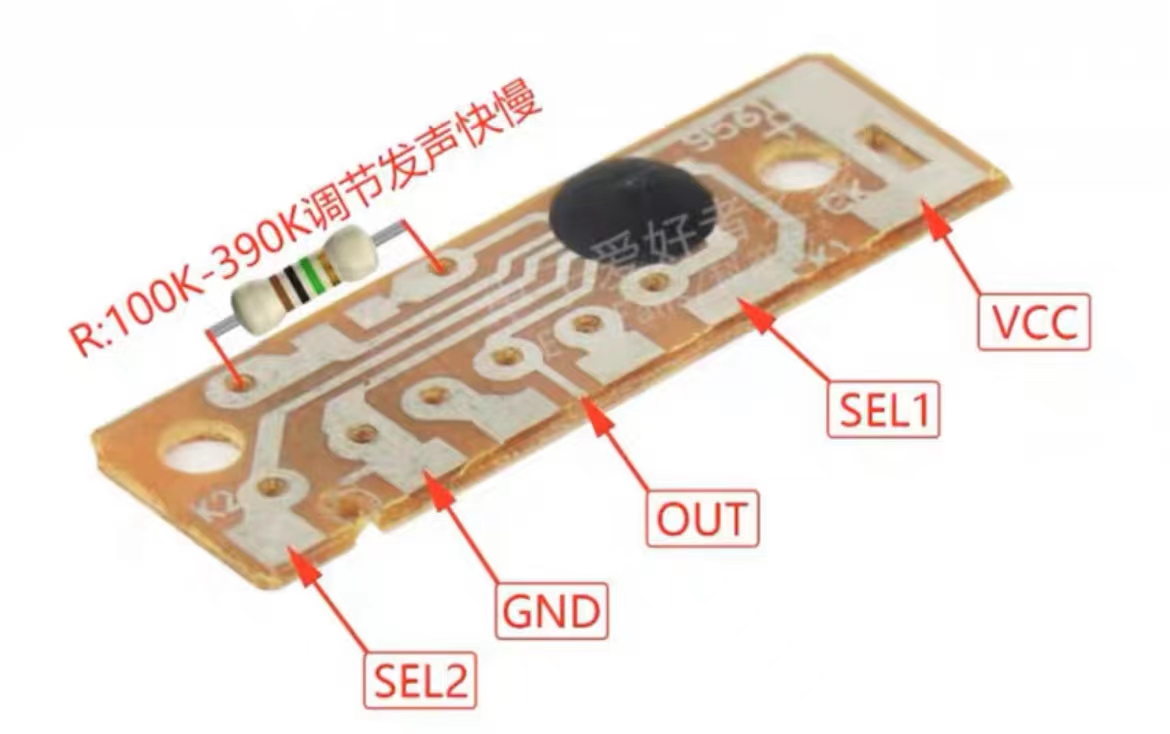

KD9561型四声报警集成电路芯片，采用黑胶封装形式制作在一块尺寸为35×ll mm的小印刷电路板上，并留有外接功率放大三极管和振荡电阻的焊接插孔，控制端l、5分别接不同的电位的时候，可以产生不同的四种声音，其具体接线法如下。
图 9561音乐芯片四模拟声报警电路及封装
（四）集成块NE555
555集成电路是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。因此555集成块被广泛应用于脉冲波形的产生与变换、测量与控制等方面。
 |

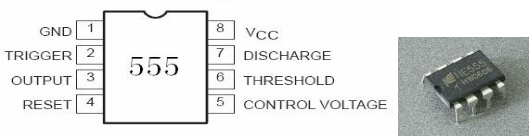

图 555集成电路引脚排列和实物图
引脚1.接地GND：地线，通常被连接到电路共同接地。
引脚2.触发TRIGGER：这个引脚是触发NE555 使其启动时间周期。触发信号上缘电压须大于2/3 Vcc，下缘须低于1/3 Vcc 。
引脚3.输出OUTPUT：当时间周期开始后555的输出引脚，移至比电源电压少1.7 伏的高电位。周期的结束输出回到0伏左右的低电位。引脚高电位时的最大输出电流大约200mA。
引脚4.重置RESET：一个低逻辑电位送至这个引脚时会重置定时器，使输出回到一个低电位，它通常被接到正电源或忽略不用。
引脚5.控制CONTROL VOLTAGE：这个引脚准许由外部电压改变触发和闸限电压。当计时器在振荡的运作方式下，这输入能用来改变或调整输出频率。
引脚6.重置锁定THRESHOLD：重置锁定并使输出呈低态。当这个接脚的电压从1/3Vcc 电压以下移至2/3Vcc以上时启动这个动作。
引脚7.放电DISCHARGE：和主要的输出接脚有相同的电流输出能力，当输出为ON 时为
LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
引脚8.电源Vcc：这是555 计时器IC的正电源电压端。供应电压的范围是+4.5～+16。
（一）倾斜报警器
倾斜报警器方仿真电路主要由555定时器和ck9561音乐芯片组成，在报警器倾斜后，水银开关接通，NE555的2脚输入低电平，3脚输出高电平，报警电路工作，双色LED被点亮，ck9561芯片输出信号经过三极管8050驱动蜂鸣器发出报警声音；如果报警器不再倾斜，当电容C2充电到大于2/3Vcc时候，报警将停止。

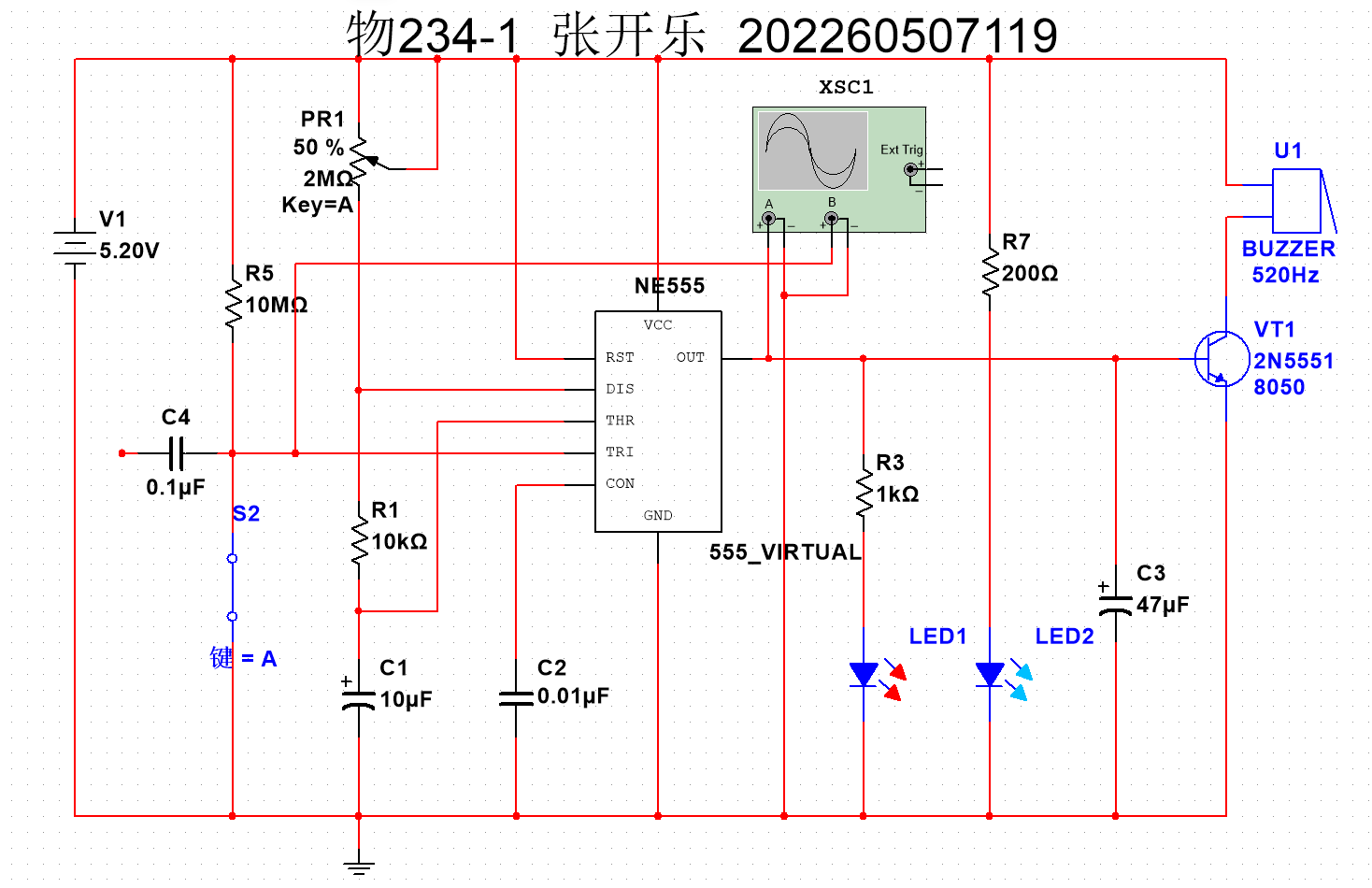

图 倾斜报警器电路仿真图
该倾斜报警器由倾斜触发电路和报警电路两部分组成，555 时基电路U1组成典型的单稳态工作模式，其暂态时间由RP1、R1、C1的数值决定。平时电路处于稳态时，555时基电路的3脚输出低电平，报警芯片因无供电而不报警。当人手触碰电极片P1时，人体感应的杂波信号经C4注入555的触发端2脚，或振动传感器S2受振动而瞬回接通，都会使555的第2脚出现瞬间的低电平，从而使555时基电路翻转进入暂态，3脚突变为高电平，报警芯片得电发出报警声。暂态时间一过，时基电路翻回稳态，停止报警。

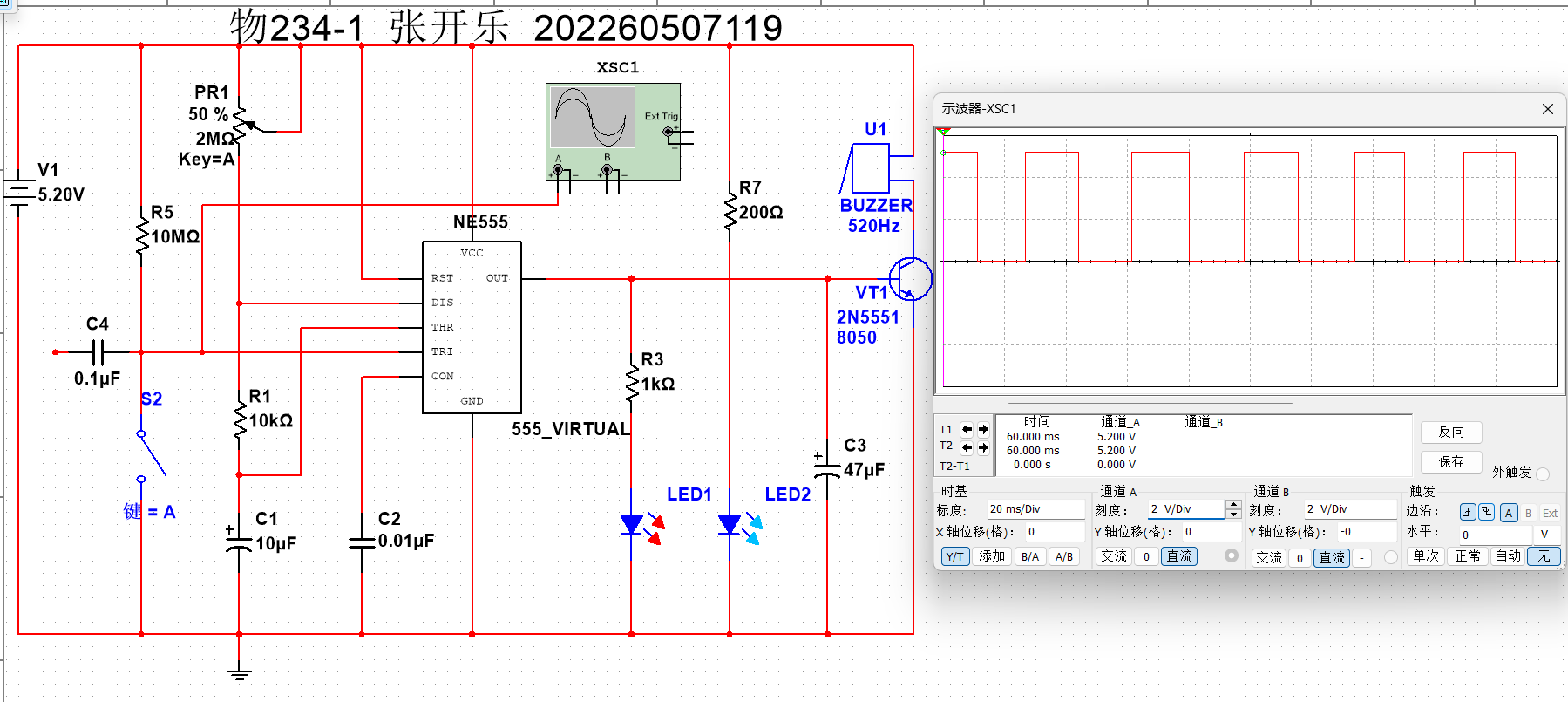

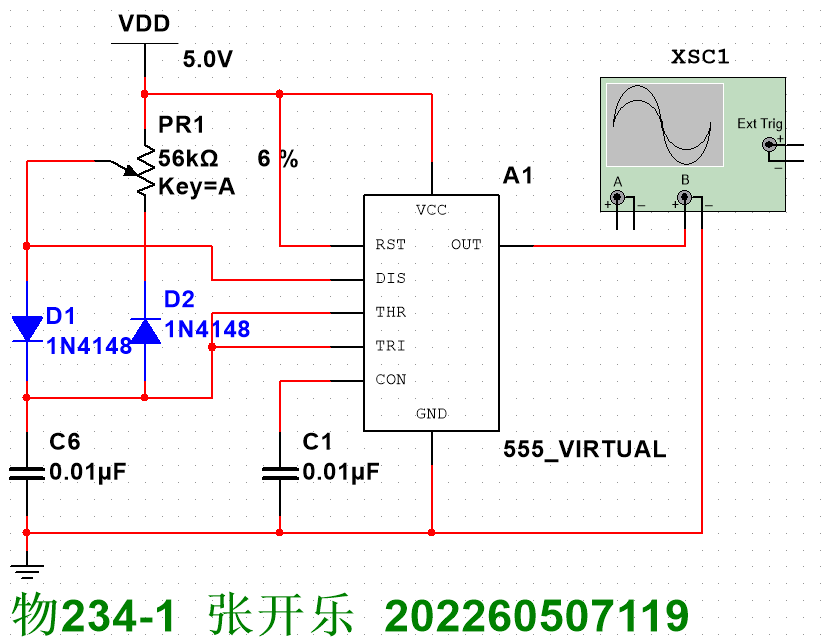

图 矩形波仿真电路及波形图

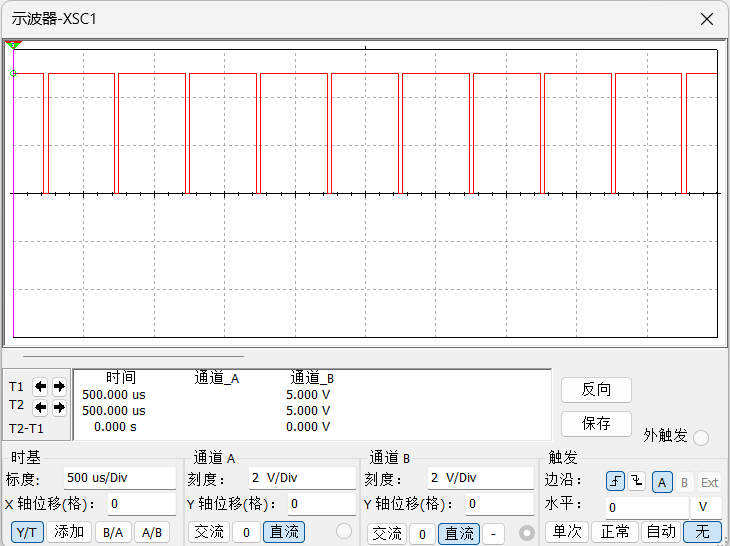

多谐振荡器会开始起振，并且一旦起振之后，电路没有稳态，只有两个暂稳态，他们做交替变化，输出连续的矩形脉冲信号，用来做脉冲信号源。由OUT端输出信号作为示波器的输入正极，时基标度为500us/Div，波形图刻度为2V/Div，如上图所示。
2.锯齿波

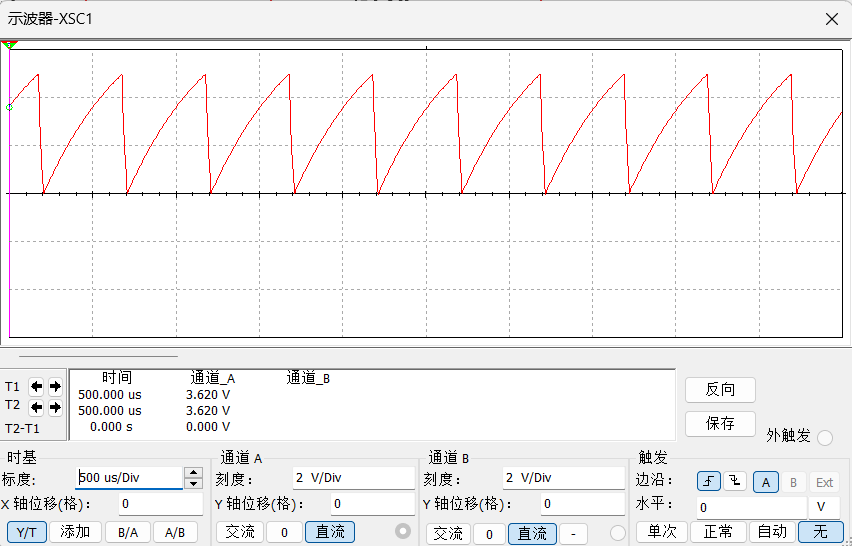

多谐振荡器起振后，还会产生锯齿波，经由两个LM324AD输出为标准的锯齿波。刻度为2V/Div,时基标度为500us/Div。
3.阶梯波

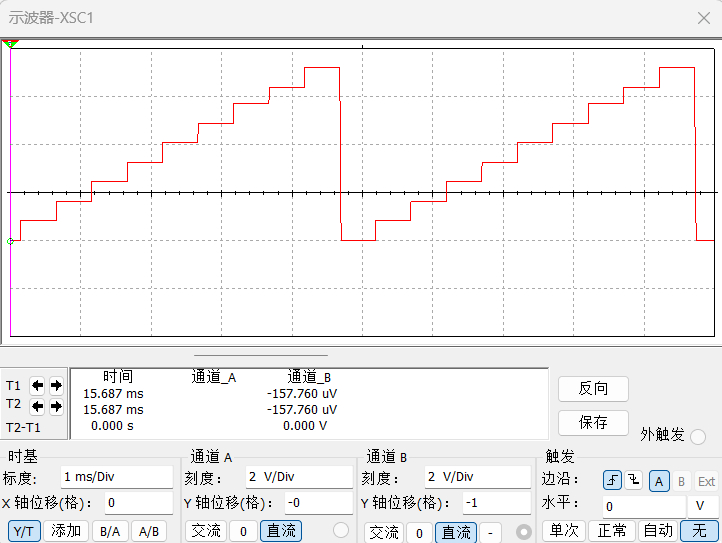

图 阶梯波仿真电路及波形图

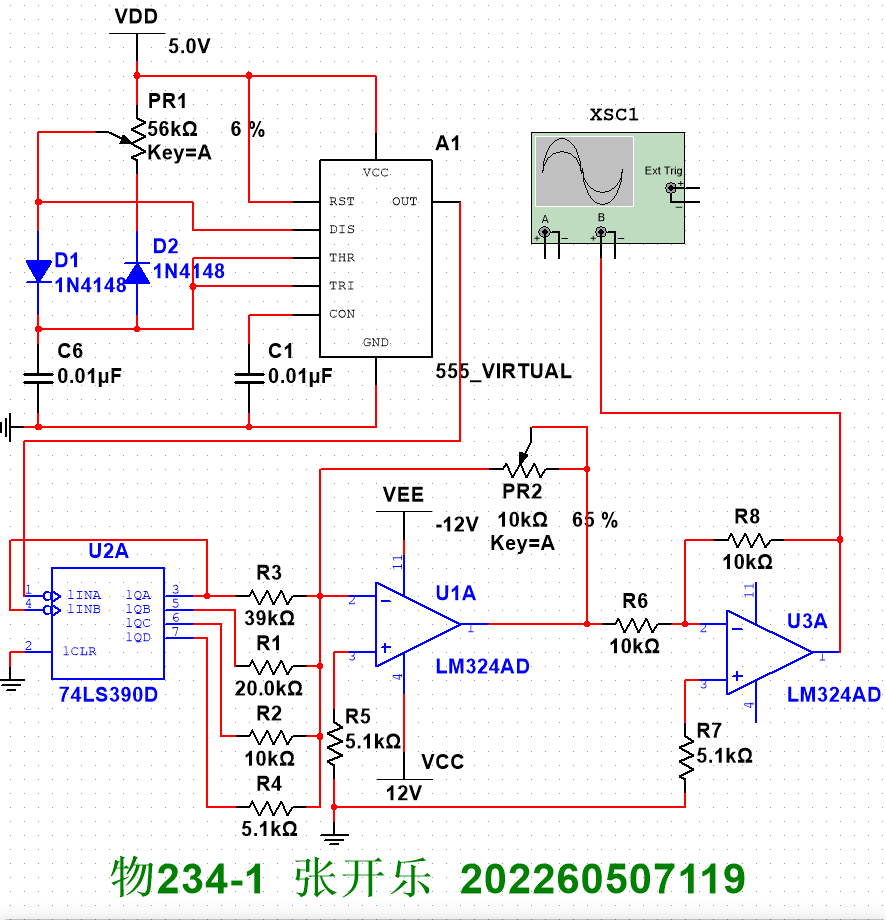

以555定时器的输出波——矩形波作为阶梯波的输入，经由74LS390D，输出端和运成组成的加法器构成简单的加法器构成简单的D/A转换器，同时对输出进行放大，刻度依旧为2V/Div,时基标度为1ms/Div,阶梯波如上图所示。
4.特性曲线

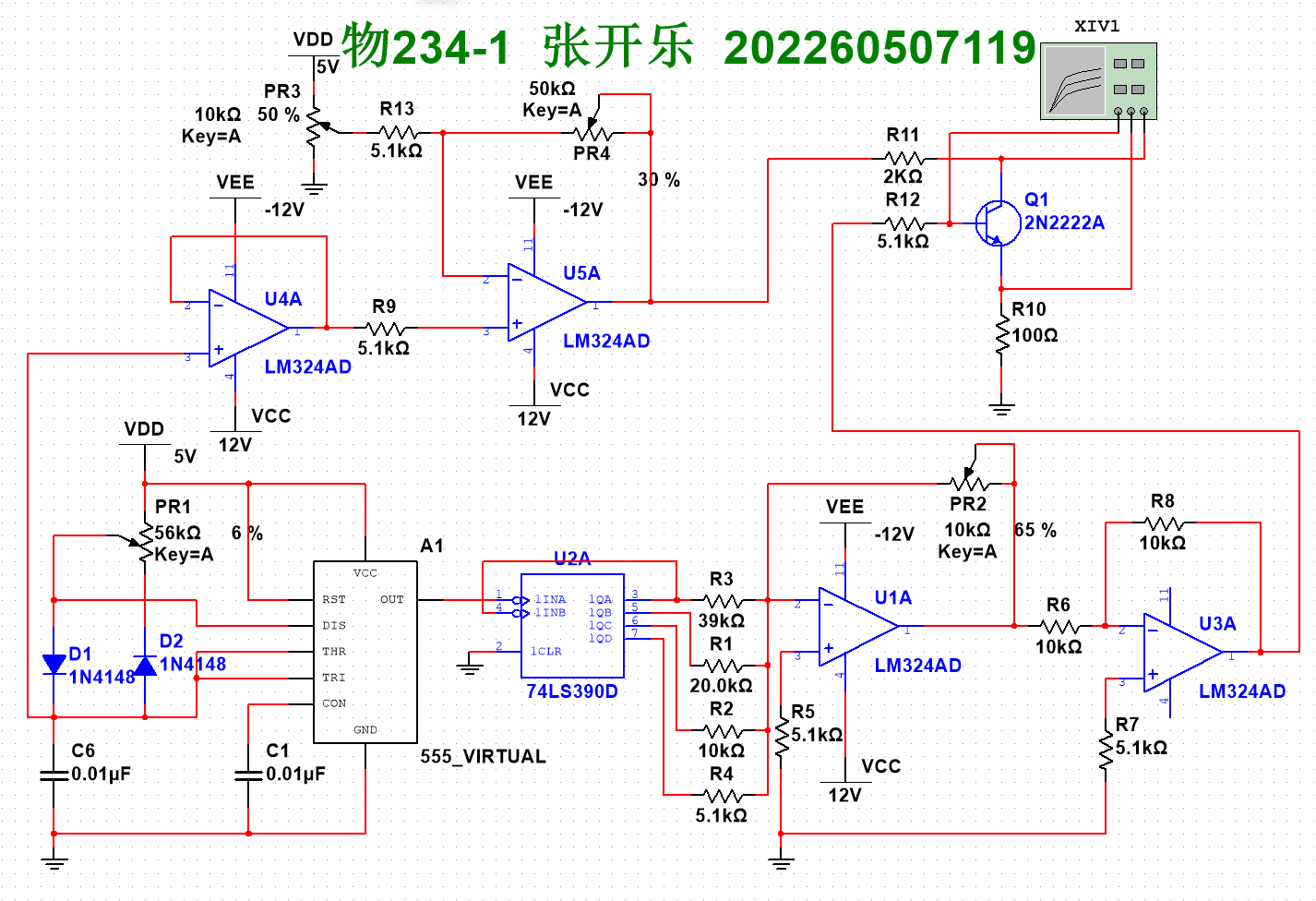

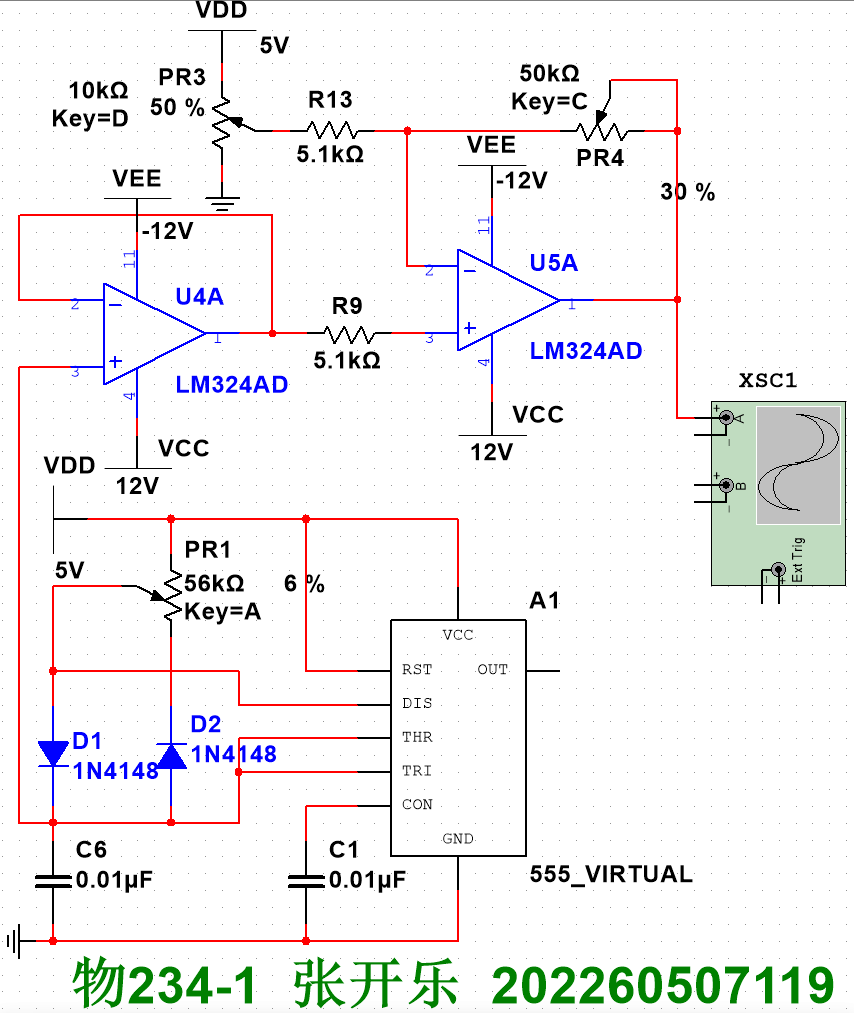

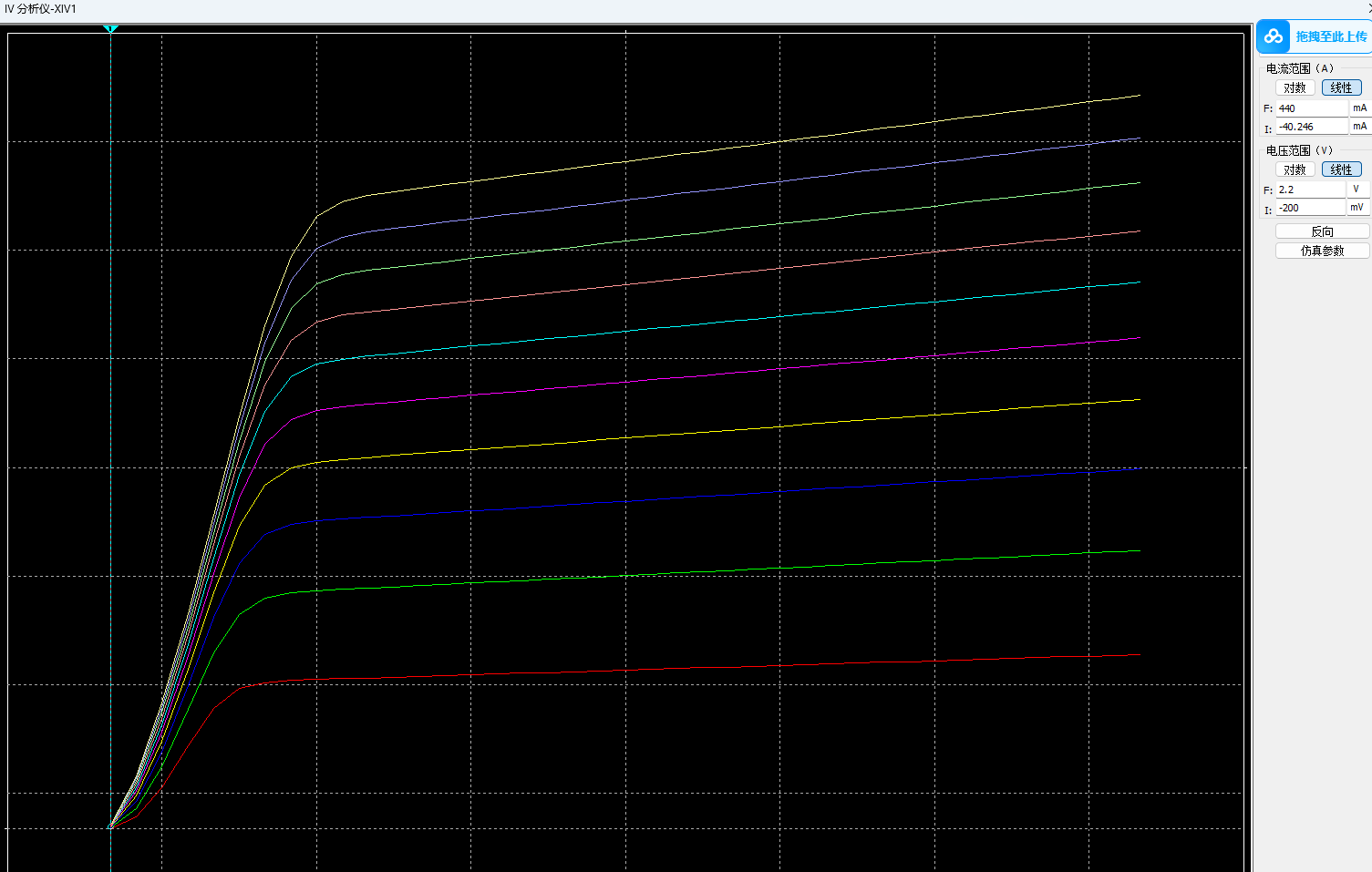

图 特性曲线仿真电路及特性曲线图

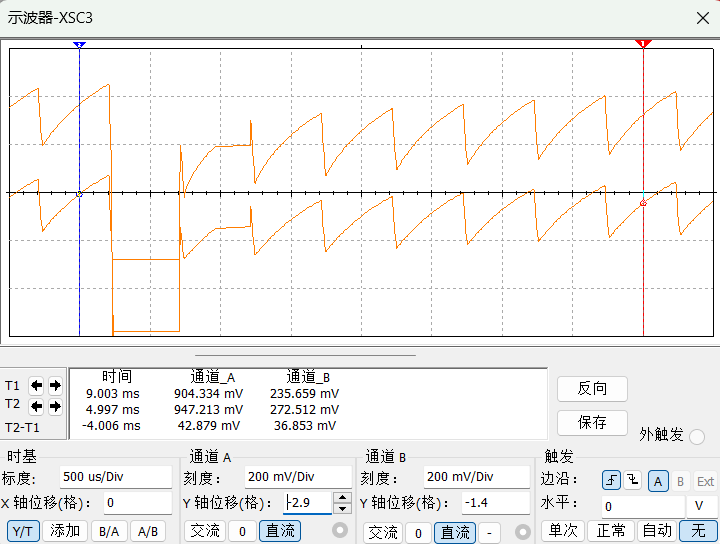

采用NPN型三极管2N2222A，把阶梯波作为基极输入，锯齿波作为集电极输入，发射极接地，用示波器显示特性曲线，选择A/B按钮，调节通道A刻度为1V/Div，调节通道B刻度为500mV/Div，时基范围为500ms，微调通道A、B的Y轴位移，构成特性曲线仪。仿真电路特性曲线如上图所示。
（1）基极信号产生电路可能输出的测试信号
正弦波信号：这是一种连续且周期性变化的信号。它可以在一个较宽的频率范围内进行调节，比如从几赫兹到数千赫兹甚至更高。通过向基极提供不同频率的正弦波信号，可以详细研究晶体管在不同频率下的放大特性、频率响应曲线、带宽等参数。
脉冲信号：这种信号具有陡峭的上升沿和下降沿，其宽度和周期可以灵活设置。脉冲信号可以用来测试晶体管对快速变化信号的响应速度，包括上升时间、下降时间、开关特性等。
直流偏置信号：这主要用于确定晶体管的静态工作点。通过调整直流偏置信号的大小，可以使晶体管工作在不同的导通程度，从而影响其放大能力和线性度。
（2）集电极信号产生电路可能输出的测试信号
锯齿波信号：这种信号的幅度呈线性上升或下降。可以利用锯齿波信号来测试集电极在不同电压变化速率下的性能，比如在一些扫描电路或电压调节电路中。
复杂调制信号：比如调幅信号、调频信号等。这些信号可以模拟实际应用中更为复杂的信号环境，考察集电极对这些复杂信号的处理能力。
（3）基极信号和集电极信号需要同步。下图为本次特性曲线测试仪仿真电路图中三极管的基极与集电极波形图，可以看到两者的波形是同周期的，即信号是同步的。
图 基极与集电极同步波形图
（一）焊接注意事项
1.防止触电，勿要烫伤人、电源线及衣物等。
2.电烙铁的温度和焊接的时间要适当，焊锡量要适中，不要过多。
3.烙铁头要同时接触元件脚和线路板，使二者在短时间内同时受热达到焊接温度，以防止虚焊。
4.切不可将烙铁头在焊点上来回移动。也不能用烙铁头向焊接脚上刷锡。
5.焊接二极管、三极管等怕热元件时应用镊子夹住元件脚，使热量通过镊子散热，不至于损坏元件。
6.焊接集成电路时，一定等技术熟练后方可进行，注意时间要短，同时在焊接电路板的时候要断开烙铁电源。
（二）焊接步骤

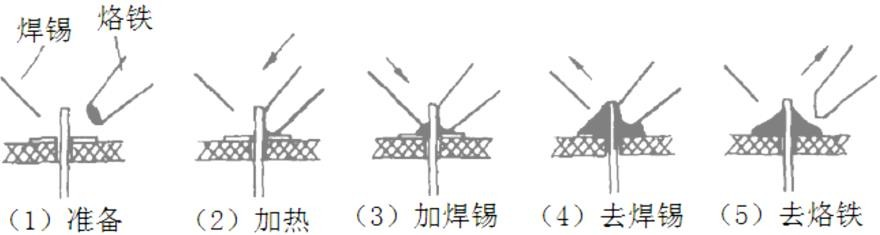

焊接五步法，如下图所示。
图 焊接五步法
1.准备施焊
准备好焊锡丝和烙铁。此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡。
2.加热焊件
将烙铁接触焊接点，首先要保证烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保证焊件均匀受热。
3.熔化焊料
当焊件加热到能熔化焊料的温度后，将焊丝置于焊点，焊料开始溶化并润湿焊点。
4.移开焊锡
当熔化一定量的焊锡后，将焊锡丝移开。
5.移开烙铁
当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。

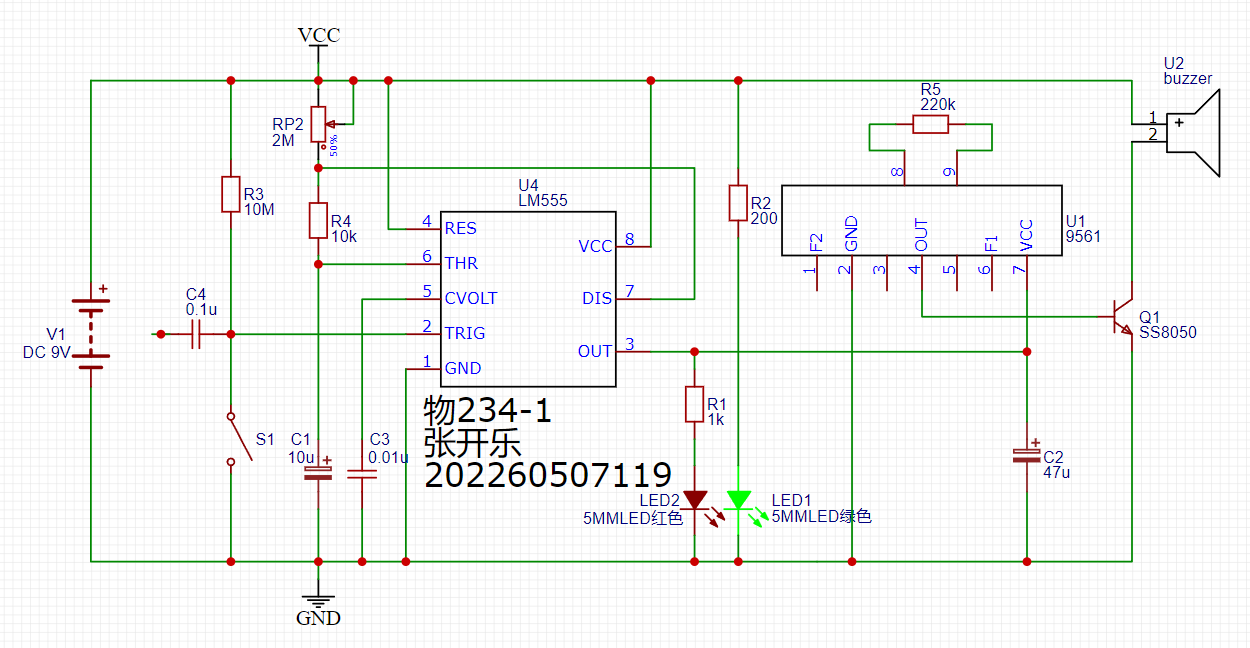

（一）电路连接图
图 倾斜报警器电路连接图
1.电路安装、元件焊接需严格按照元件清单表。
2.元件安装、焊接遵照从小到大、从低到高的原则来进行。
3.电阻插装焊接，电阻元件较多，要区别不同阻值的电阻，不要相互混淆，色环朝向保持一致，紧贴电路板插装焊接。
4.有极性元件如电解电容，焊接前请先判断极性，确认无误后再焊接。
5.5MM双色二极管在焊接前请先判断自身共阴极，确认无误后再焊接。
6.蜂鸣器、三极管8050有极性，安装前先确定极性方向。
7.双列直插式集成块，先焊接底座，再安装集成块。
8.电路没有电源极性保护，接通电源前确定正负极，板上有标注。
（三）调试过程
先对焊接元器件进行逐个标识，然后紧接着排兵布阵，暂时固定在焊接板上，然后开始倾斜报警器的焊接工作，注意焊接顺序。焊接完成后进行元器件引脚间的连线，可以通过元器件多余引脚、连接导线以及焊接板上自带的可以导通的连接线。
安装接入两节5号电池，共阴二极管LED功能正常，当倾斜报警器发生倾斜时，水银开关接通，报警器发出报警声。待回到水平位置，水银开关断开连接，一段时间后，报警器停止报警。经过调测和指导老师认证，倾斜报警器要求功能均可实现。
正面
反面

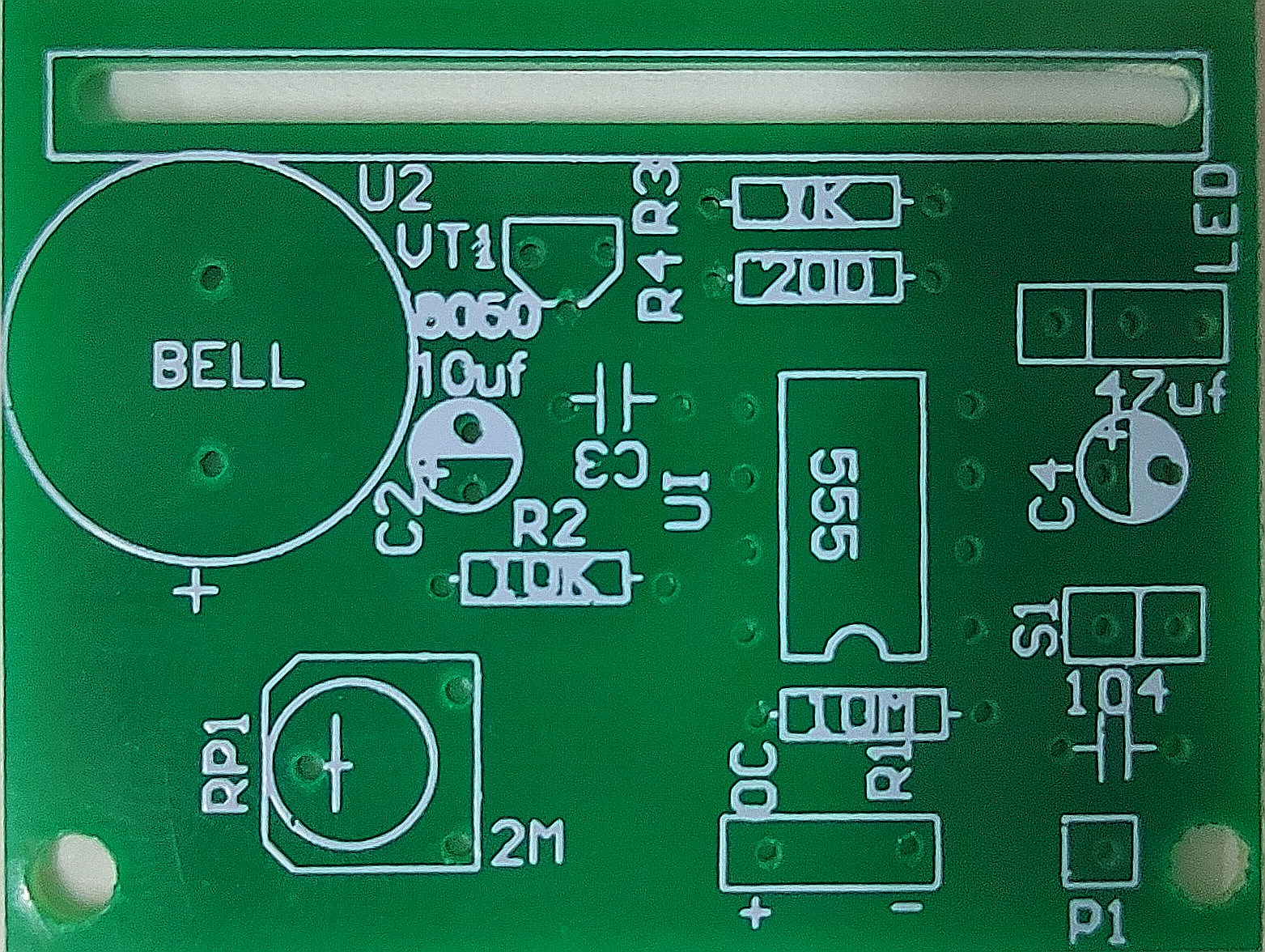

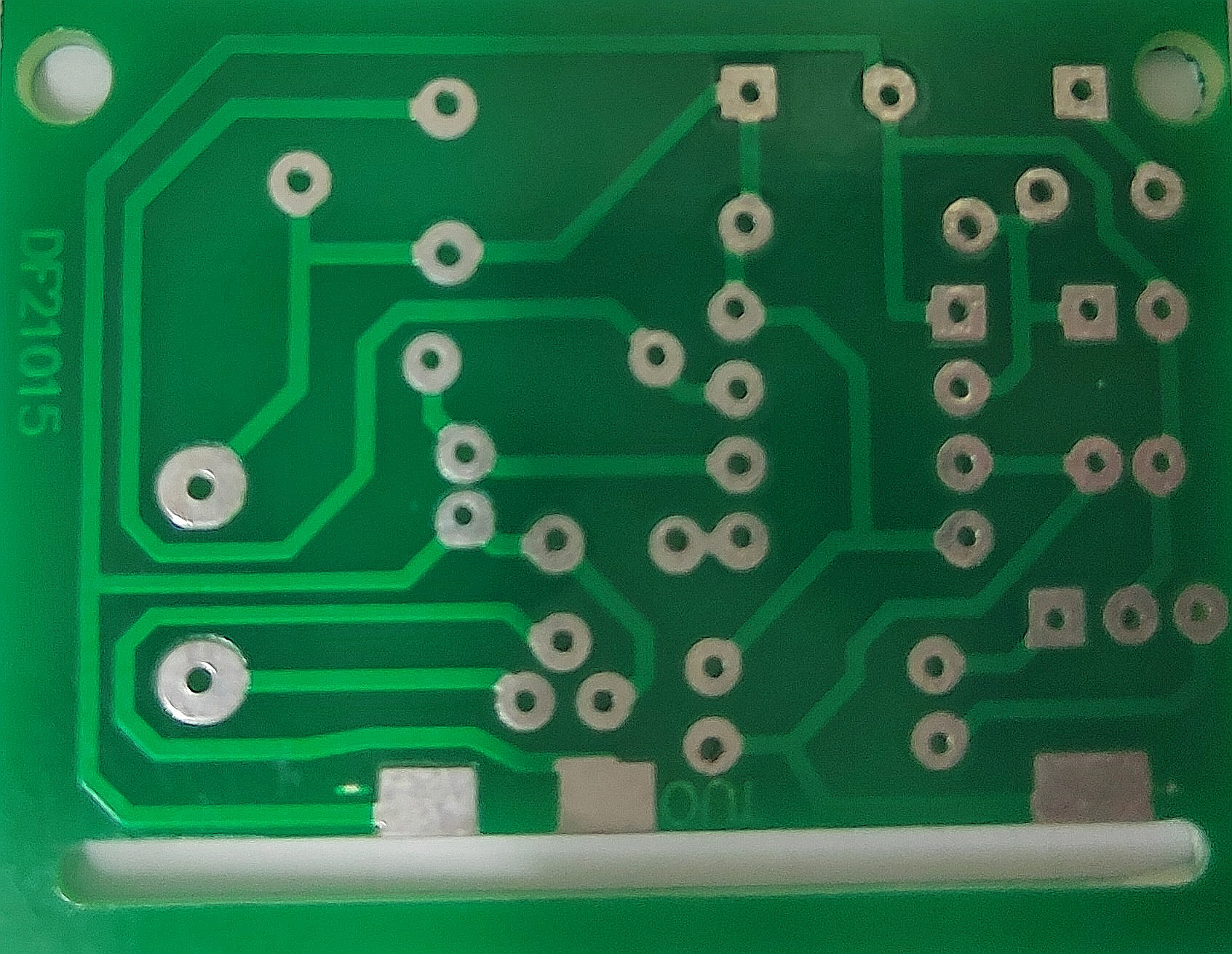

印制板图正反面连线以、元器件正负极以及元器件安放位置均已标记。
图 倾斜报警器电路波形图
调整示波器的标度位20ms/Div，刻度为2V/Div。仿真电路图中示波器输入端连接555的2脚。当S2闭合时，2脚输入为低电平，在XSC1示波器中显示为由高电平突变为低电平。此时，3脚输出位高电平，激活音乐芯片。

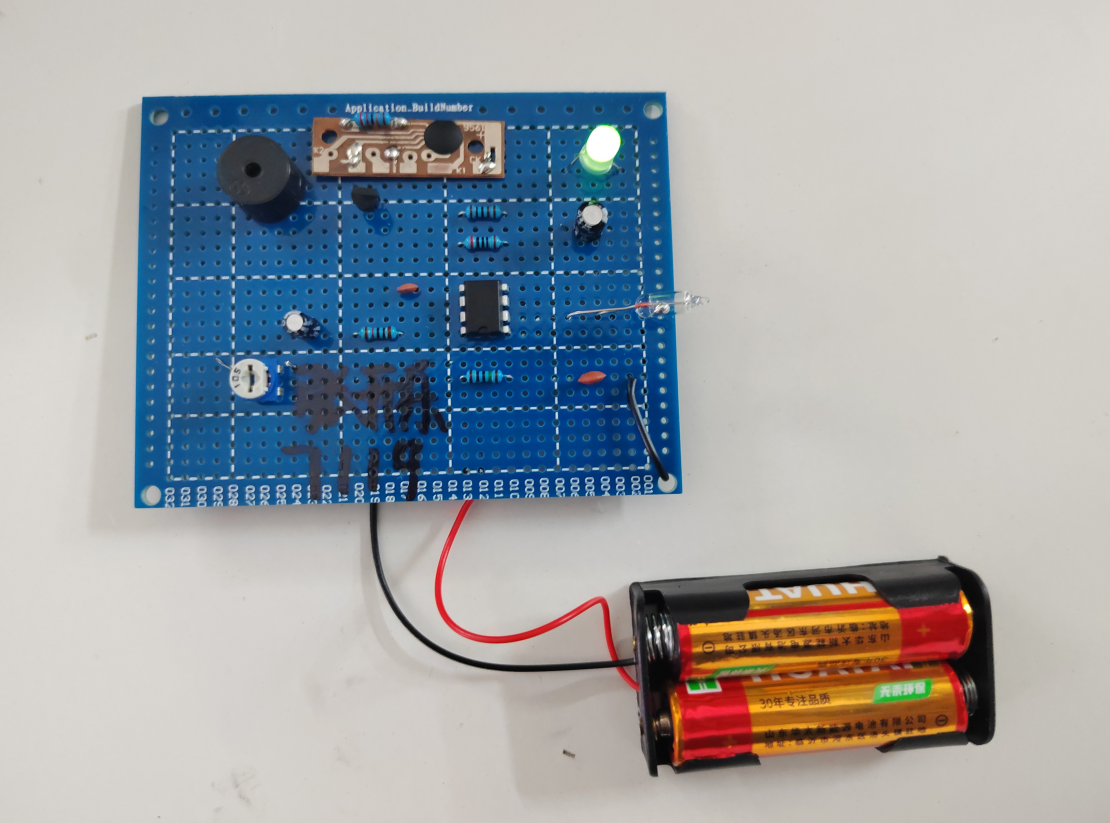

图 倾斜报警器实物图（正面）

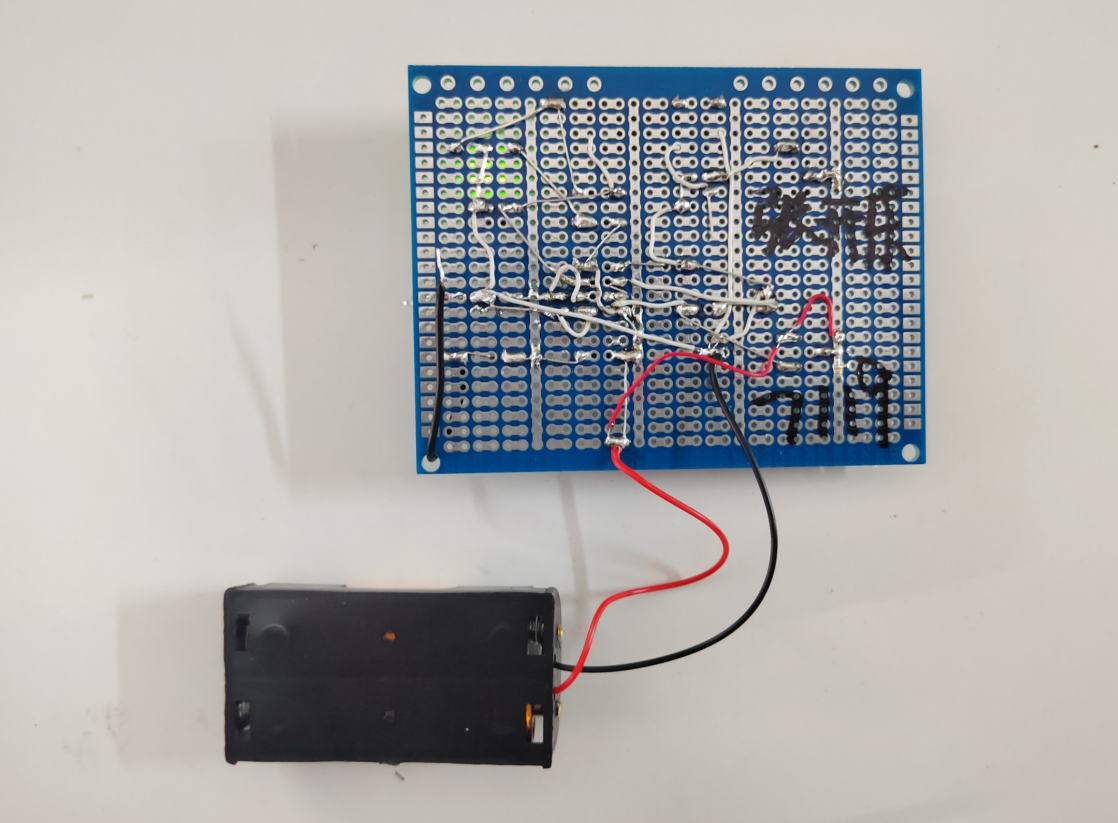

图 倾斜报警器实物图（反面）
倾斜报警器成功焊接，各个电路均可导通。通过调测，安装接入两节5号电池，共阴二极管LED功能正常，当倾斜报警器发生倾斜时，水银开关接通，报警器发出报警声。待回到水平位置，水银开关断开连接，一段时间后，报警器停止报警。倾斜报警器实物正面焊接较为美观，反面线路连接稍显不整，倾斜报警器要求功能均可实现。
（一）设计总结
对于倾斜报警器，总体难度较大，焊接成功率不高，尤其是焊接过程中焊接连接线路超过30条。好在仔细认真，坚持不懈，最后成功焊接倾斜报警器并实现了相关功能的调测。
对于晶体管特性曲线测试仪，涉及较多模拟电路知识，通过查阅相关资料，结合课程设计要求，分别设计了矩形波、锯齿波、阶梯波和特性曲线的电路，从而完成晶体管特性曲线测试仪的课程设计。
（二）问题解决
在课程设计和实习过程中，遇到了一些问题。在课程设计中，网络上资料纷繁复杂，或对或错，需要自己用所学知识斟酌选择适合本课程的的资料来学习，例如共发射极三极管的常见类型，倾斜报警器的不同原理图以及矩形波、锯齿波、阶梯波和特性曲线的仿真电路图；在实习过程中，碰到了某些焊接点过于饱满、连接线路错误、线路短接等问题，通过临场发挥，边用焊枪加热边用焊吸枪吸锡解决这些问题，我学会了快速反应、灵活应对，并提出改进建议，以此提高制作效率、焊接作品质量以及保障课程设计高质量完成。
（三）创新及体会
本课预习及实习阶段，通过自己学习相关电路知识和电路原理，创新性地使用嘉立创EDA设计出了倾斜报警器电路连接图，创新性地使用AD和Multisim相关软件进行了倾斜报警器和晶体管特性曲线测试仪的仿真，通过指导老师发布的相关实验指导书学习了相关的电子元器件的标识方法及功能，深入了解了焊接的步骤方法等。
总之，《电子电路课程设计》这门专业实践课程给了我一个宝贵的机会，让我在实践中学习、成长，并为未来的职业发展奠定了坚实的基础。我将珍惜这段经历，并将所学应用于未来的工作中。
