前言

在迅速变化和发展的物联网市场，新的产品需求不断涌现，因此对于智能硬件设备的更新需求就变得空前高涨，设备不再像传统设备一样一经出售就不再变更。为了快速响应市场需求，一个技术变得极为重要，即OTA空中下载技术。
物联网平台支持通过OTA方式进行设备固件升级，是智能设备修复系统漏洞、实现系统升级的手段，通过固件升级用户提供更好的服务。OTA固件升级功能不仅能够更新固件，而且还能重新配置片上硬件资源。同时，设备固件可通过OTA固件升级流程获得更新的补丁和更多安全算法防范病毒攻击。

什么是OTA升级

OTA升级：通过OTA方式实现固件或软件的升级;
只要是通过无线通信方式实现升级的，都可以叫OTA升级，比如网络/蓝牙。
那什么是有线升级呢，也叫做本地升级，比如我们平时为电脑装系统，就是提前将系统下载到U盘上，再通过USB连接连接到电脑上进行电脑系统升级，也就是说通过UART，USB或者SPI通信接口来升级设备固件就叫做有线升级；

OTA升级优势

市场端的快速上线需求
天下武功唯快不破，市场需要持续不断的创新，不断的增加用户需求，一般设备都会预留一些后加载技术，前期可以实现一部分功能即开始上线，后面通过敏捷开发，不断迭代新功能，通过OTA升级更新设备实现更多功能，实现渐进式部署；
运维成本低
通过OTA方式，可以对分布在各地的设备进行软件升级，而不必让运维人员各地奔波。
设备安全性及完善性
有了OTA固件升级的备案，那么产品不一定等到完全没有缺陷再上市，只要在不存在较为致命的缺陷下，就可以提前上市，解决问题后在远程完成升级修补缺陷。同时基于日益严峻的安全形势威胁，备固件可通过OTA固件升级流程获得最新补丁和更多安全算法，做到不断加固的。

OTA升级流程

小堂为大家列举两种方式OTA升级，MQTT升级与蓝牙升级
MQTT升级
流程图
在这里插入图片描述

升级步骤
● 设备唤醒后上报固件当前版本，服务端进行存储；
● 在控制台上传新固件，并配置升级计划及升级策略，比如全量升级、容灾升级、指定设备升级等等；
● 根据升级计划对设备发送固件升级请求，下发固件URL给设备；
● 设备拿到固件URL后，进行固件升级，并上报升级进度至服务端
● 服务端接收到升级进度后返回至控制台展示，直至升级成功。
协议
设备上报固件版本
数据上行Topic
#设备通过这个Topic上报当前的固件版本信息。
iot/v1/s/[devId]/ota/uploadVerInfo
JSON数据格式

{
  "id": "123556",
  "params": {
    "version": "1.0.1",
    "deviceId":"3234234234242"
  }
}

参数说明
参数类型说明

id	        Long	消息ID号。每个消息ID在当前设备中具有唯一性
version	    String	OTA模块版本。
deviceId	String	当前设备id

OTA云端下发固件升级包信息至设备
数据下行Topic
#通过这个Topic推送升级包信息，设备订阅该Topic可以获得升级包信息。

 iot/v1/c/[deviceId]/ota/execOtaReq

JSON数据格式

{
 "code": "1000",
 "data": {
   "size": 432945,
   "version": "2.0.0",
   "url": "https://iotx-ota-pre.oss-cn-shanghai.aliyuncs.com/ota/2.0.0/test.bin"
 },
 "id": 1626969597470,
 "message": "success"
}

参数说明
参数类型说明

id	    Long	消息ID号。每个消息ID在当前设备中具有唯一性。
message	String	结果信息。
code	String	状态码。
version	String	设备升级包的版本信息。
size	Long	升级包大小，单位：字节。
url	    String	升级包在对象存储（OSS）上的存储地址。

设备上报升级进度
数据上行Topic
#OTA升级过程中，设备可以通过这个Topic上报OTA升级的进度百分比。

 iot/v1/s/[deviceId]/ota/progressReq

JSON数据格式

{
  "id": "123",
**自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。**

**深知大多数嵌入式工程师，想要提升技能，往往是自己摸索成长或者是报班学习，但对于培训机构动则几千的学费，着实压力不小。自己不成体系的自学效果低效又漫长，而且极易碰到天花板技术停滞不前！**

**因此收集整理了一份《2024年嵌入式&物联网开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。**

![img](https://img-blog.csdnimg.cn/img_convert/f648e828cb89a3b367b9d81b17815972.png)

![img](https://img-blog.csdnimg.cn/img_convert/d8590a4e909e5c7925ac5c9dac340dff.jpeg)

![img](https://img-blog.csdnimg.cn/img_convert/08448ecd3edc7cf7cfee4df0d0d7b86e.png)

 **既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上嵌入式&物联网开发知识点，真正体系化！**

![img](https://img-blog.csdnimg.cn/img_convert/f138c5a2b73f9ae0005e333d5345f9e5.png)

![img](https://img-blog.csdnimg.cn/img_convert/7b0fa92a36005371c2cf1754911d6117.png)

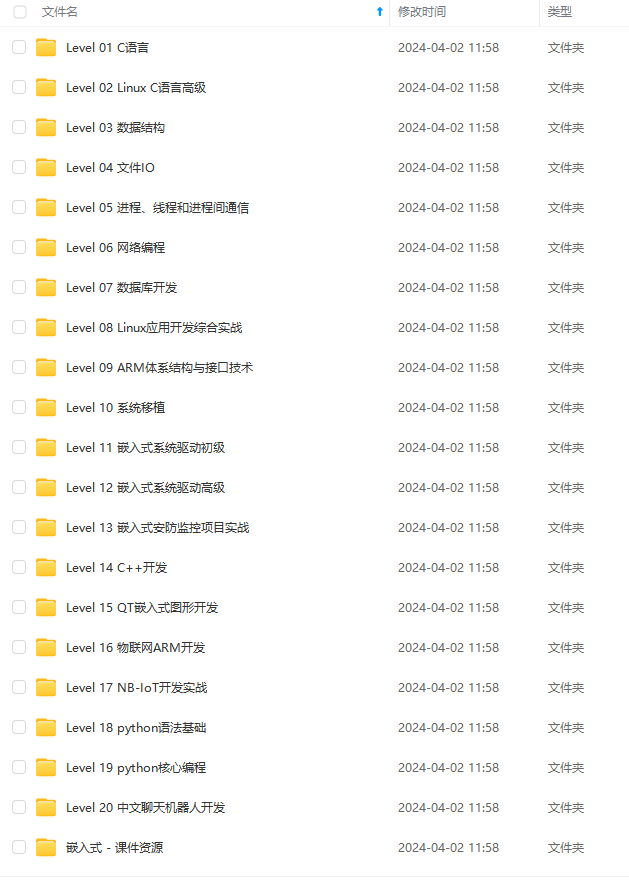

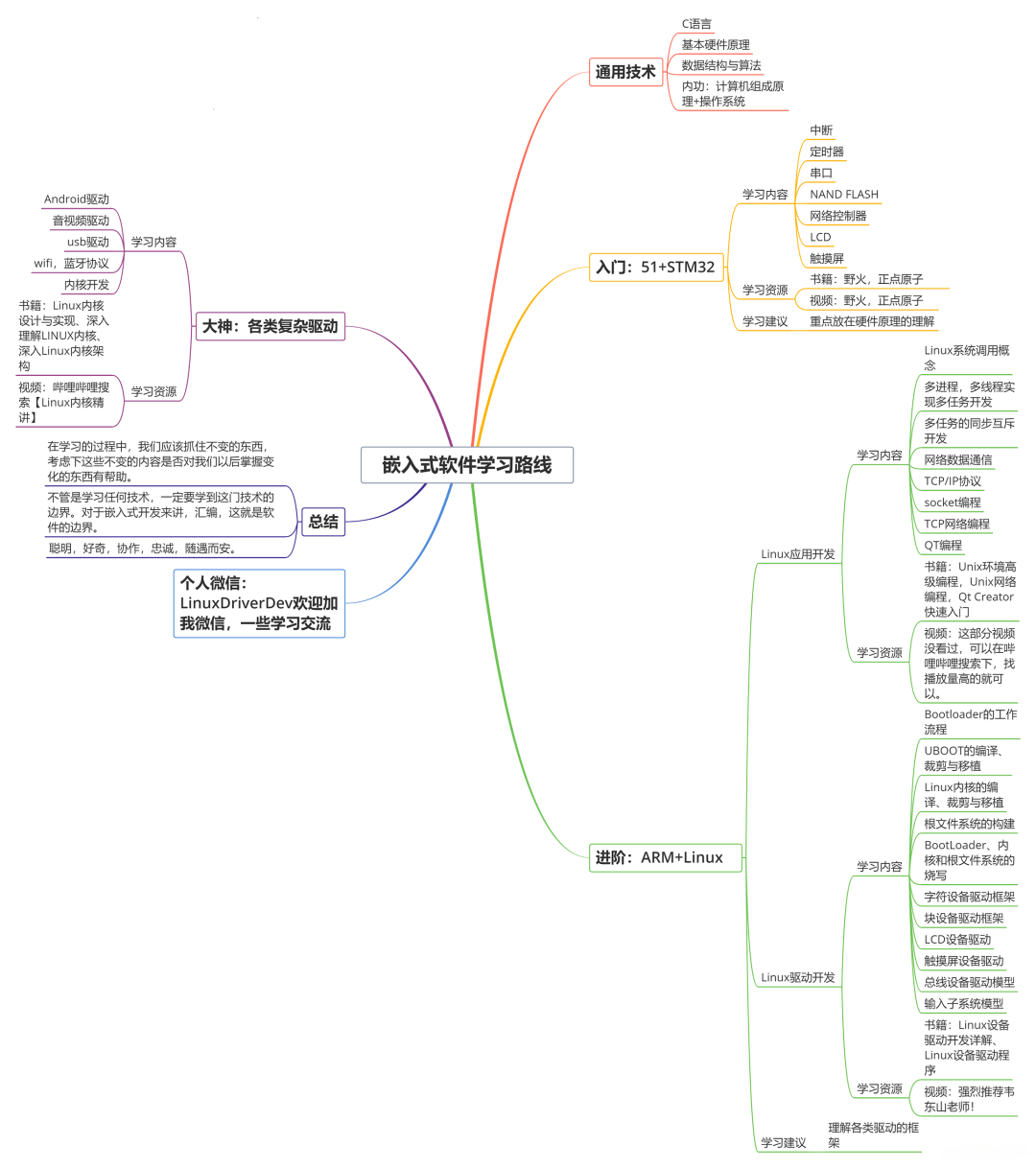

**由于文件比较大，这里只是将部分目录大纲截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且后续会持续更新**
