首先需要一块esp8266-01s模块（安信可），一块ch340驱动模块，一块单片机（外部供电），若干杜邦线。

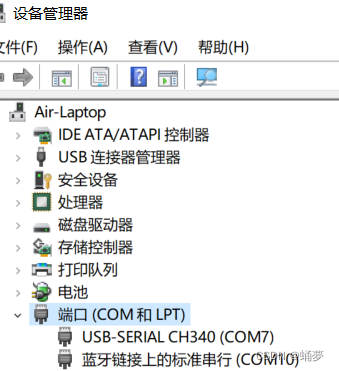

1.先将ch340TX和RX串接插入电脑，然后下载ch340驱动，可自己在官网选择适合版本，驱动安装好后插拔电脑会有提示音，同时设备管理器也会显示(USB-SERIAL CH340)。

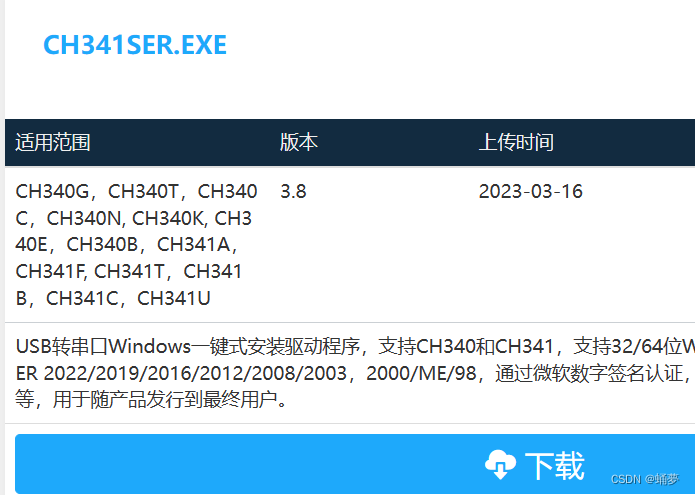

• CH341SER.EXE - 南京沁恒微电子股份有限公司 (wch.cn)")
• 注意用跳线帽短接VCC和5V，模块输出3.3V电；同理短接VCC和3.3V，模块输出5V

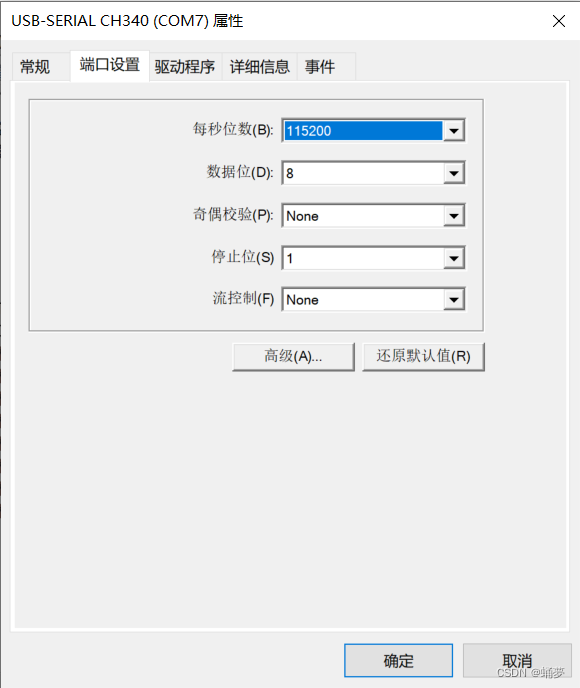

双击CH340修改串口速率（默认选择115200）

---

2. 关于接线我遇到的问题是供电不足，也就是ch340模块无法满足3.3V供电导致esp8266-01s模块无法使用。所以我们要用外部单片机对01s模块进行供电。

• 先后使用stm c8t6和zet6发现c8t6好像也供不起（可能是），最后用的zet6供电
• 官方的01s数据手册esp-01s_product_specification_zh_v1.0.pdf (ai-thinker.com)")

esp826601s的IO 2接了上拉电阻和led，默认是高电平，EN使能和RST也是默认拉高（看原理图），一般不再外部拉高电平。所以接线可以不接这几个引脚。

• 拉低IO 0进入下载模式
• 接好线后将单片机和usb-ttl模块都插入电脑，准备烧录固件

3.烧录MQTT固件

• AT固件汇总 | 安信可科技 (ai-thinker.com)")
• 01sSPI Flash默认8Mbit   也就是1MB，所以选择相应大小的固件

• 开发工具清单 | 安信可科技 (ai-thinker.com)")
• 使用官方的固件烧录工具（可自己去官网找）
