esp01s如何烧录、接线///arduino串口想输出字符串,但是输出了数字

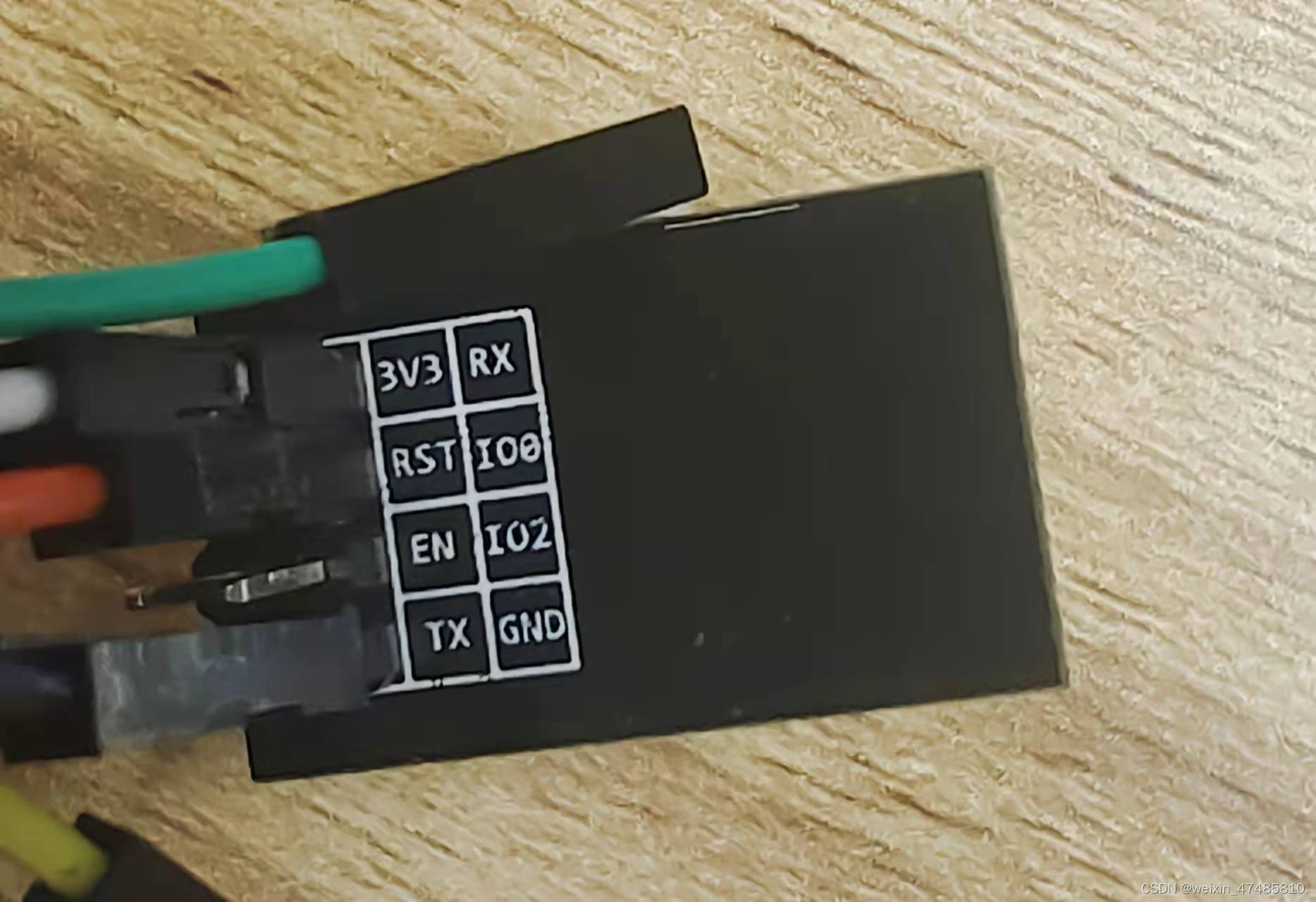

esp01susb转ttl接线:

esp01s连线usb转ttl
3V3---------3V3
GND---------GND
RX---------TXD
TX---------RXD
IO0---------GND

IO0接地作用是:进入烧录模式,
IO0接地之后需要断电,重新上电。
完成烧录后需要 断开 IO0与GND否则程序无法运行。请添加图片描述

arduino串口想输出字符串,但是输出了数字

  int RXString;
  if(Serial.available()>0)
  {
    RXString = Serial.read();

    Serial.write(RXString);
  }

这是一个串口透传代码:即接收到来自串口数据就立即发送出去。
遇到的问题是,串口输入字符串,输出的是数字。
比如输入A,输出65

实际上,65是ASCII码的“A”,所以arduino的串口输出并无错误。
那么如何输出“A”呢,只需要将输出RXString转换成char即可

  int RXString;
  if(Serial.available()>0)
  {
    RXString = Serial.read();

    Serial.write(char(RXString));
  }
### 使用ArduinoESP01S模块进行固件烧录 #### 准备工作 为了成功地使用Arduino IDE为ESP01S模块烧录固件,需准备以下硬件设备并按照特定的方式连接: - Arduino板(用于提供USB转串口功能) - ESP01S Wi-Fi模块 - 连接线若干 确保已安装适用于ESP8266的Arduino核心库。这可以通过Arduino IDE中的“ Boards Manager ”来实现,在工具菜单下找到开发板管理器选项,并搜索`esp8266`关键字以获取最新版本的核心支持包。 #### 烧录前配置 在开始之前,需要调整一些设置以便让Arduino IDE识别到ESP01S模块。打开Arduino IDE后,依次点击 `文件 -> 首选项` ,将附加开发板管理器网址添加如下地址:http://arduino.esp8266.com/stable/package_esp8266com_index.json 。保存更改之后返回主界面,通过路径 `工具-> 开发板 -> 开发板管理器` 安装ESP8266平台的支持[^1]。 #### 设置Arduino IDE环境变量 选择正确的参数对于成功的上传至关重要。具体来说就是: - **开发板**: Generic ESP8266 Module - **处理器频率**: 80 MHz (默认) - **闪存大小**: 512L/1M (根据实际购买的产品规格而定) - **上载速度**: 115200 baud - **CPU频率**: 80 MHz 或者其他适合的选择 - **调试端口**: Disabled - **调试级别**: None - **Flash模式**: DIO - **Flash频率**: 40MHz 这些设置可以在Arduino IDE顶部菜单栏下的 “工具” 中找到相应的子菜单来进行设定[^2]。 #### 物理连线方法 正确无误地建立电气连接是至关重要的一步。以下是推荐的接法表: | ESP01S Pin | Arduino Uno Pin | |------------|----------------| | VCC | 3.3V | | GND | GND | | CH_PD | 3.3V | | GPIO0 | TX | | RX | RX | | TX | TX | 注意:当GPIO0接地时进入编程模式;正常运行期间应将其悬空或拉高至3.3伏特电平。另外,由于ESP系列芯片的工作电压较低(通常不超过3.6V),因此建议采用逻辑电平转换电路或将信号直接接入3.3V I/O接口以防损坏元件[^3]。 #### 编译与上传过程 完成上述准备工作以后就可以编写自定义的应用程序并通过Arduino IDE编译和部署了。只需简单地按下左侧工具栏里的右箭头图标即会自动处理剩余的事情—先验证源代码再发送二进制映像给目标设备。一旦看到底部状态栏显示 "Done uploading." 的消息,则表明整个流程顺利完成! 如果希望恢复出厂设置或是使ESP能够响应AT命令集的话,还需要额外利用专门设计用来刷新官方固件的工具如Flash Download Tools 来重置内部存储的内容。
