华为ensp数据抓包实验

实验需求：

一、搭建拓扑图

二、配置IP地址

三、配置Wire Shark的路径

四、查看抓包的结果，并分析数据抓包里面的数据

一、搭建拓扑图

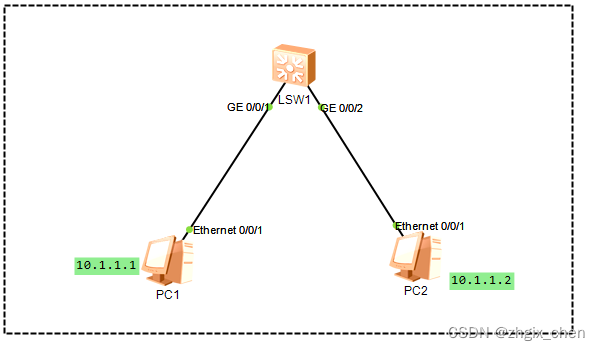

建好拓扑图，启动全部的设备

二、配置IP地址

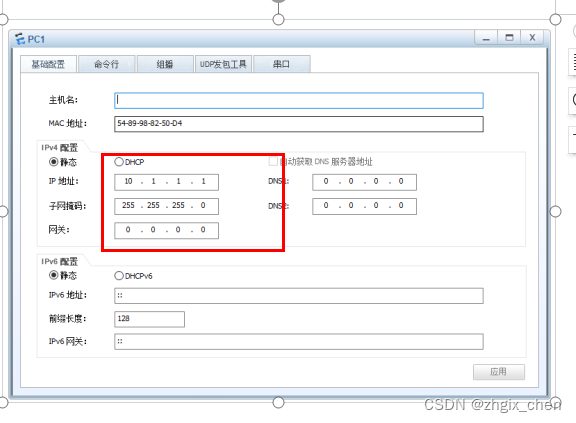

1.配置PC1的IP地址：PC1的地址是（10.1.1.1）

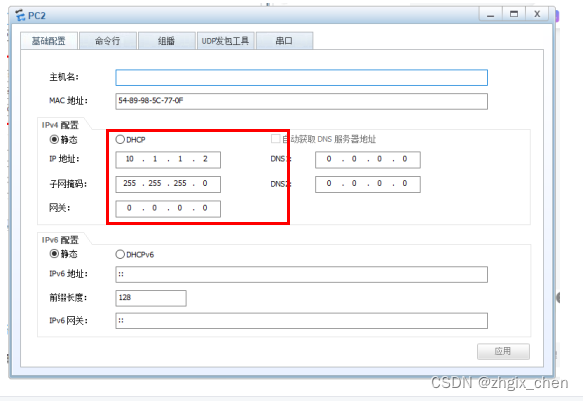

2.配置PC2的IP地址：PC2的地址是（10.1.1.2）

三、配置Wire Shark的路径

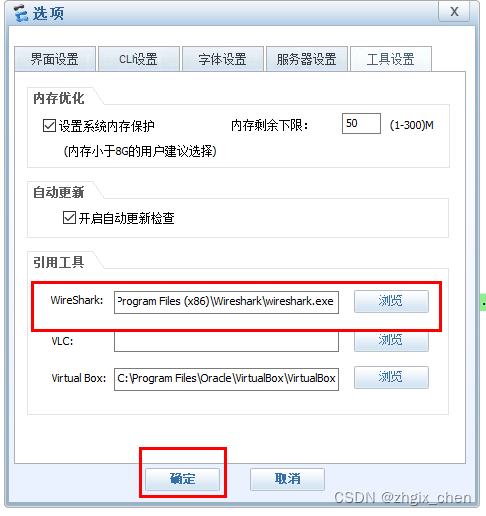

1.配置完IP之后，点开设置，在选项里选择工具设置，再按确定

2.在ensp上点击数据抓包

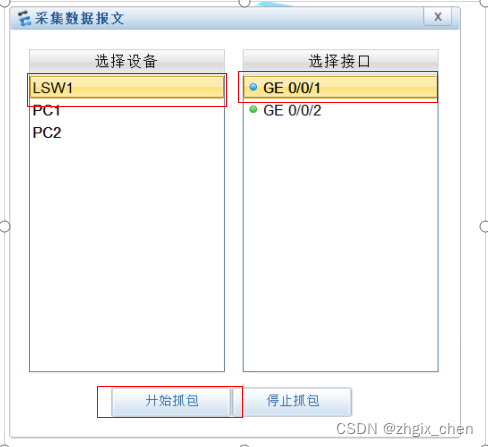

3.在数据抓包里面选择设备LSW1，选择接口GE0/0/1，然后点击开始抓包

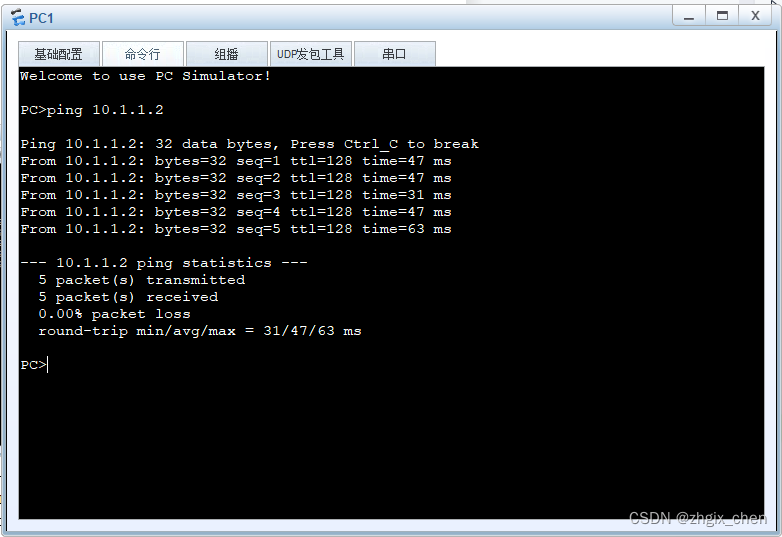

4.开始抓包之后，在PC1上访问PC2，之后就可以查看抓包结果了

四、查看抓包的结果，并分析数据抓包里面的数据

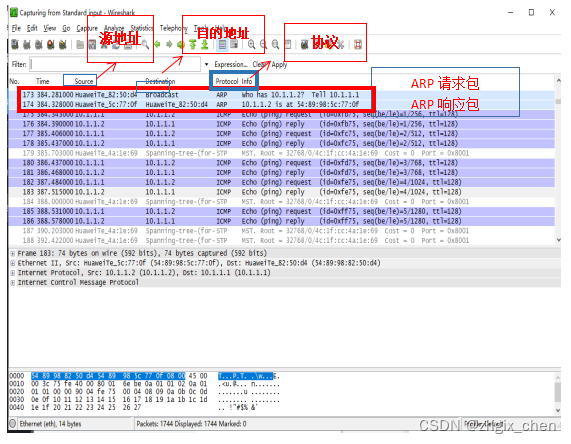

1.第一条数据是PC1问谁是10.1.1.2，可以告诉PC1吗，也就是请求包；

2.第二条数据是PC2收到PC1发送的报文之后，由于报文中携带PC1地址及MAC地址，则先把他对应关系添加到自己ARP缓存表中，并告诉MAC地址，也就是响应包。

详细的抓包结果分析：

• 1.理解ping命令：

  （1）Ping是一个网络诊断工具，用来测试两个网络设备之间的连通性，在这个案例中，是从从IP地址为10.1.1.1的设备；

  （2）ping另一个P地址为10.1.1.2的设备。

  2.查否Wireshark捕获：

  Wireshark是一个网络协议分析器，它能够捕获和是示数据包的详细信息。当您在Wireshark中查天法获的数据包时，你会看到一系列的数据包列表，每个数据包都包合了源地址、日称地址、使用的协议等他息

  3.分析步骤：

  •ARP请求：

  在ping开始之前，计算机需要知道目标IP地址对应的MAC地址。因为IP数据包在本地网将中传输时需要使用MAC地址，这个过理称为地址解析协议(ARP)。

  （1）您会看到一个ARP请求，它的目的是为了获取10.1.1.2的MAC地址。

  （2）ARP需求会广播到网络上，带有发送者(10.1.1.1)的MAC和IP能址。

  • ARP响应：

  拥有IP地址10.1.1.2的设备会响应这个ARP两求，告诉10.1.1.1它的MAC能址是什么。

  这个信息会被用于之后构建ICMP请成数据包的以太网标头。

• ICMP Echo请求(ping 请求)：

• （1）一旦10.11.1知道了10.1.1.2的MAC地址，它会发送一个ICMP Echo请求，也就是我们通常说的ping请求，

  （2）在Wireshark中，您会看到一个类型代码8表示这是一个Echo请求。

  （3）这个请求包含了一些额外的信息，比如标识符和序列号，这些信息用于匹配发出的请求和收到的响应。

•   ICMP Echo响应(Ping回应)：

  （1）收到ICMP Echo请求的设备(在这个例子中是10.1.1.2)会发送一个ICMP Echo响应回给请求者。

  （2）在Wireshark中，您会看到一个类型代码O表示这是一个Icho响应。

  （3）响应中包含了相同的标识符和序列号，这允许发送者匹配西求与响应。

• 4.观察结果

• 还过查看ping资求和响应的时间戳，您可以了解往返时间(RTT)，即数据只发送者到接收者再返回所恶的时间，这是衡量网络延迟的一个重要指标。

  5.结论：

  如果您在Wireshark中看到了ICMP Echo响应，这意味和ping操作成功，两个设备之间是连通的，如果只看到请求而没有看到响应，可能意味着网络中存在问题，比如路由问题、防火楚阻止了ICMP流量等

  补充：

• 我们看到一个TTL值为128的数据包，这表示数据包在网络中的存活时间。TTL值越大，数据包在网络中存活的时间越长。
• 源和目的IP地址分别是10.1.1.1和10.1.1.2。
• 为什么他会有10条结果呢？因为在上面命令行里PC1给PC2发了5个包，所以在数据抓包里它们相互回对方的包。命令行里PC1给PC2发了5个包，所以在数据抓包里它们相互回对方的包。
