全桥LLC模态分析

一、欠谐振。

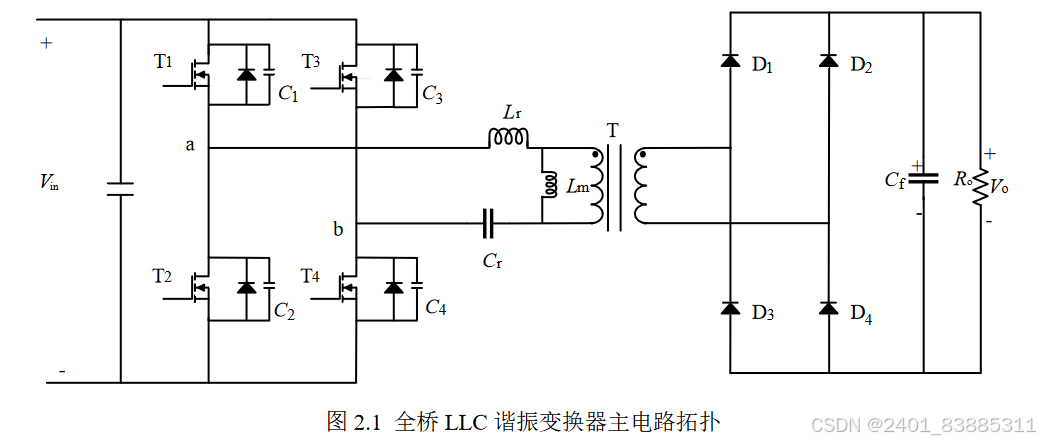

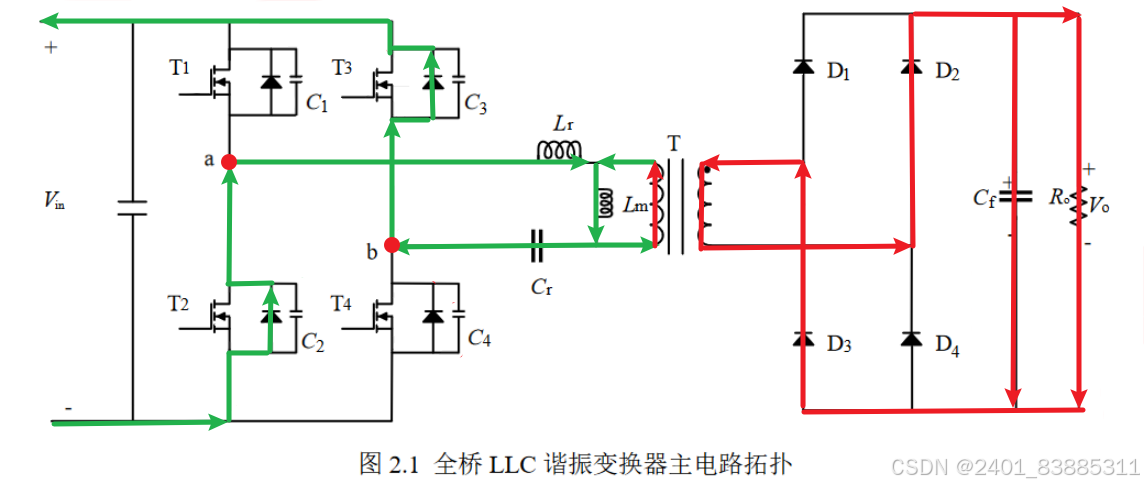

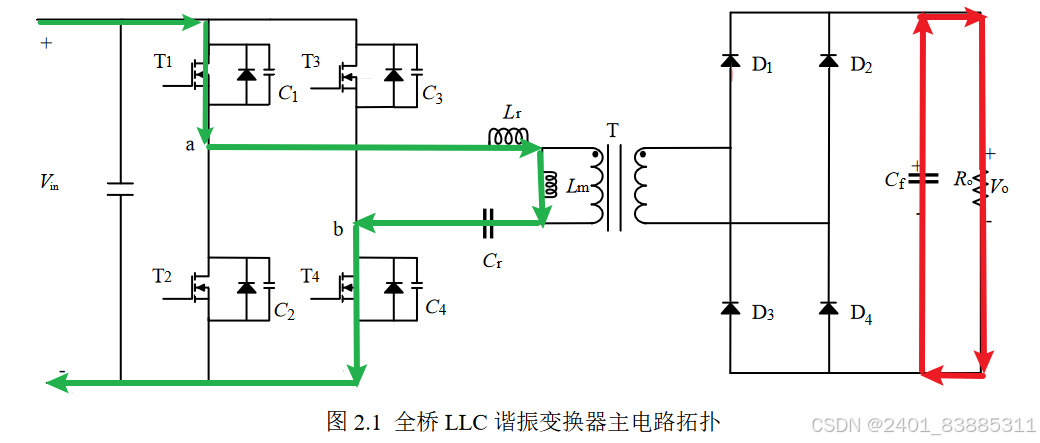

1.拓扑结构

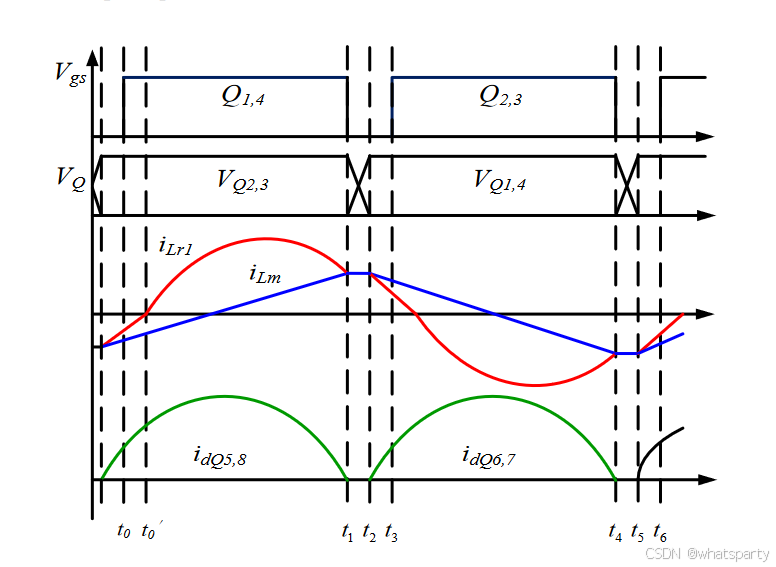

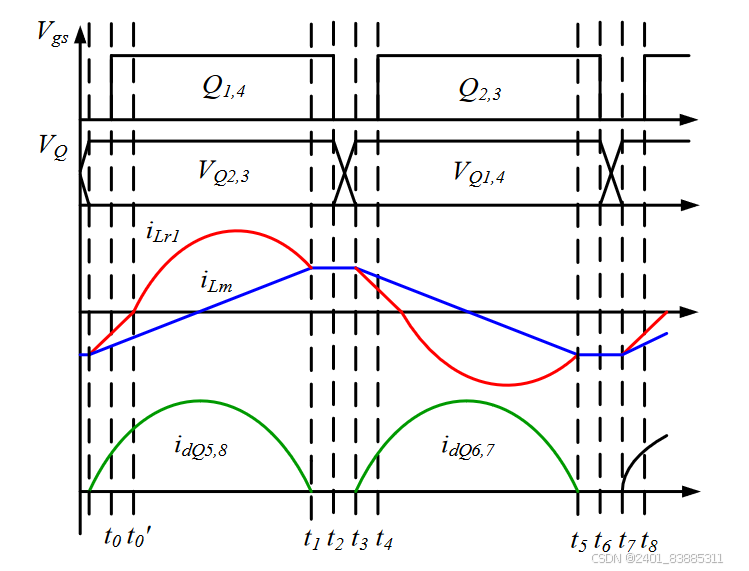

2.工作波形图

3.模态分析

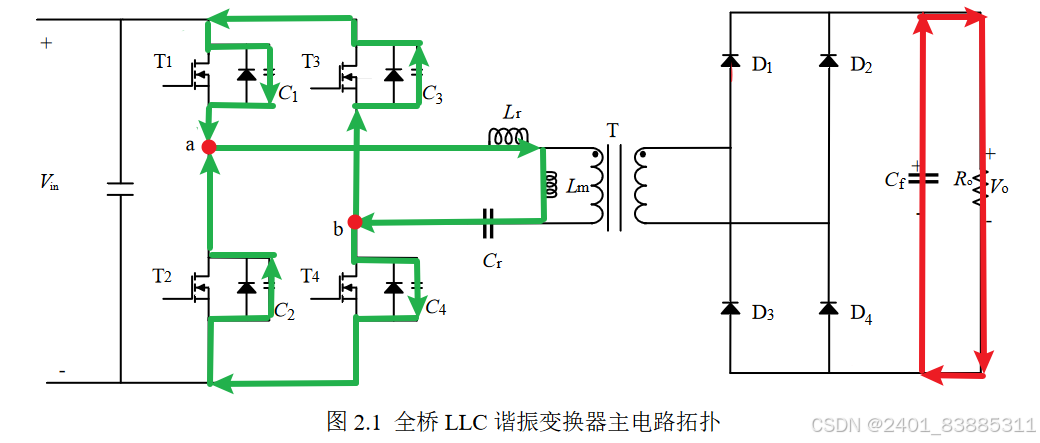

  ①模态1[t0-t1]

    以输入电压方向为正方向。Q1、Q3开通前，谐振腔内谐振电流为负方向，变压器励磁电流为负方向，原边电流为正方向。t0时刻，Q1、Q3实现ZVS，输入电流为正方向，谐振电感 Lr1 的电流 iLr1 按正弦规律递增，励磁电感 Lm 的电流 iLm 线性增大，电流 iLr1 的增长速度比电流 iLm 快。谐振电流与历次电流不断减小并在反向之后逐渐增大。原副边有能量交流。

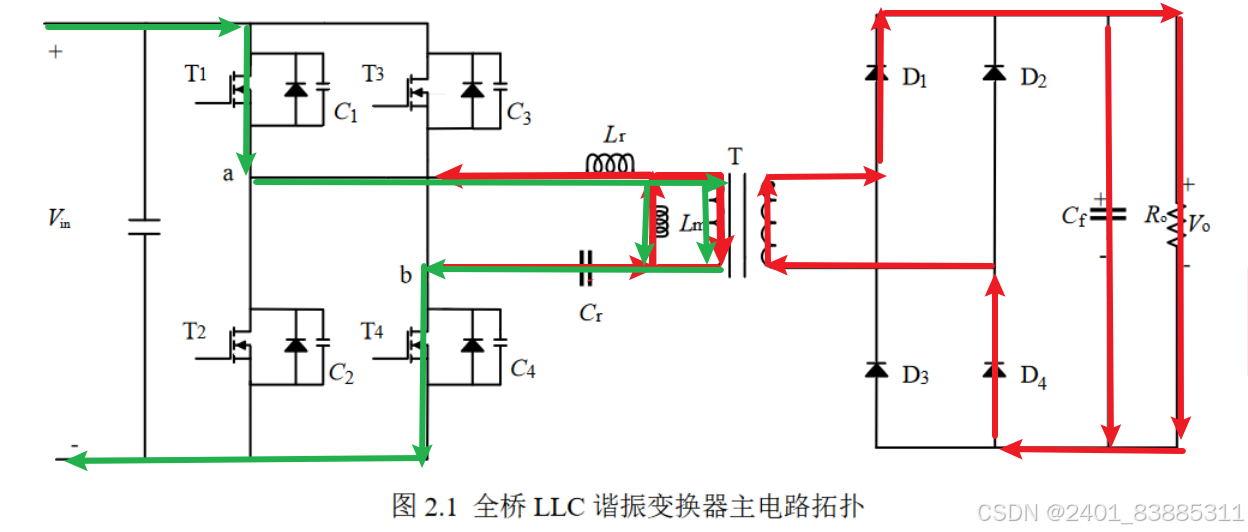

  ②模态2[t1-t2]

  t1时刻，励磁电流增大至与谐振电流相等，此时变压器原边无电流，原副边脱离无能量交换，D1、D4实现ZCS，负载由电容供电。Lc、Lm、Cr发生三元谐振，直至t2时刻。

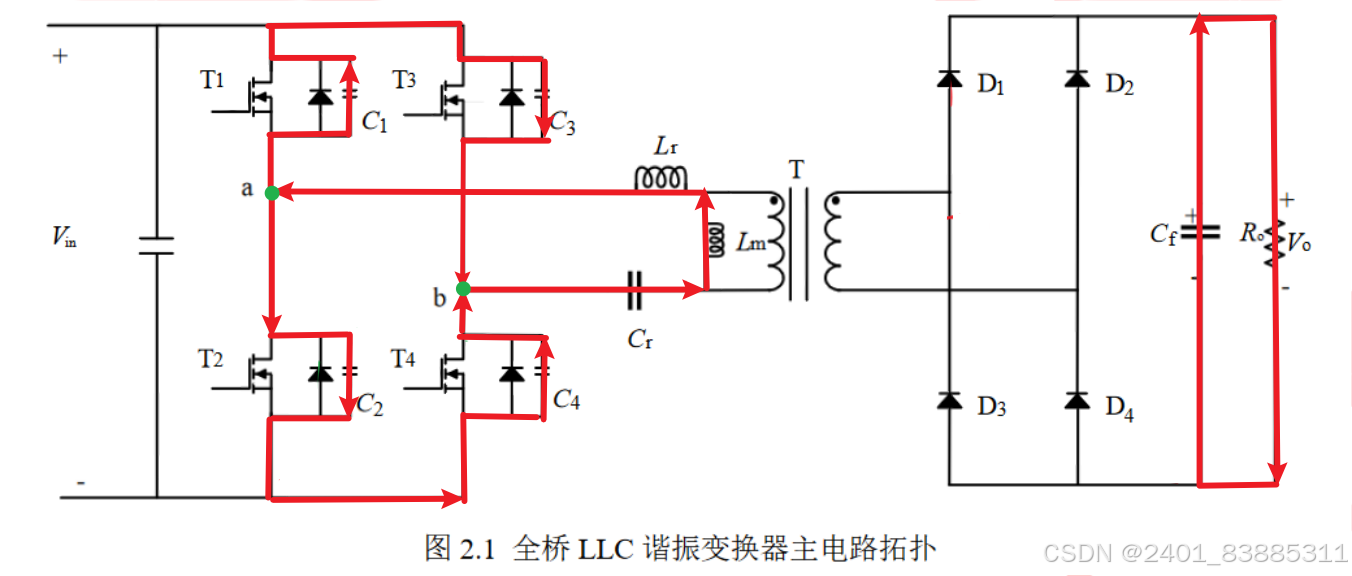

  ③模态3[t2-t3]

t2时刻，Q1、Q4关断，Q2、Q3未导通，谐振电流为Q1、Q4寄生电容充电，为Q2、Q3寄生电容放电。为Q2、Q3实现ZVS做准备，直至t3时刻。

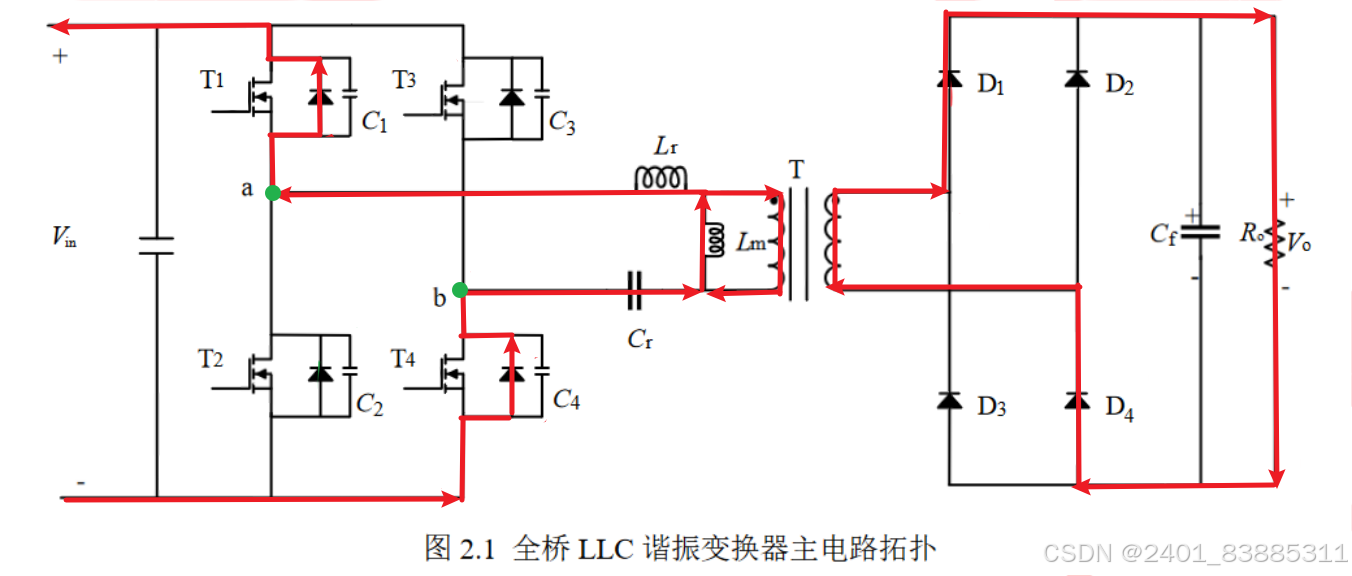

  ④模态4[t3-t4]

  t3时刻，Q2、Q3寄生电容放电完毕，谐振电流通过并联二极管续流，同时谐振电流和励磁电流逐渐减小，励磁电流比谐振电流减小慢，由KCL，原边有电流，原副边有能量交换。

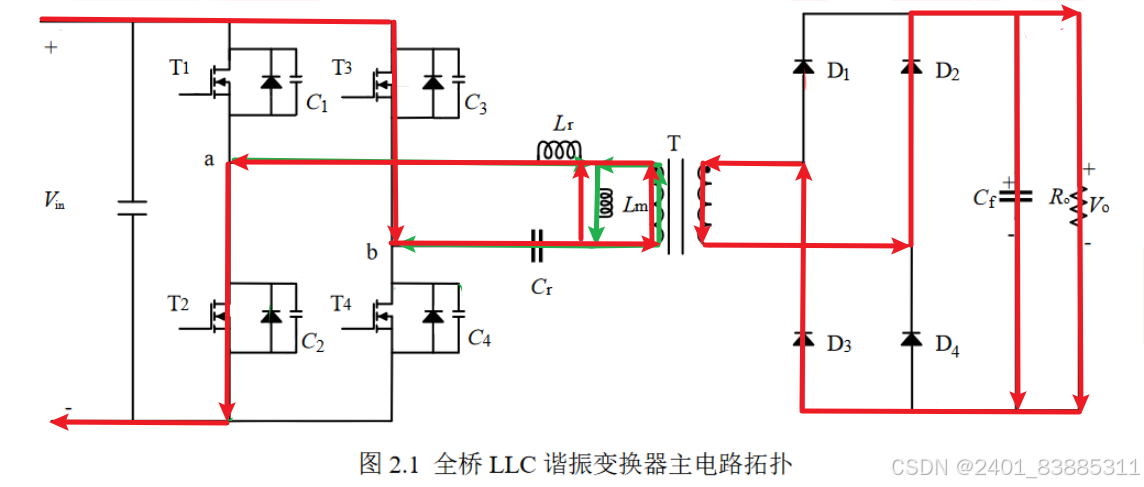

  ⑤模态5[t4-t5]

  t4时刻，Q2、Q3实现ZVS，此时输入电流为负方向，谐振电流和励磁电流逐渐减小并反向然后增大，副边D2、D3导通。

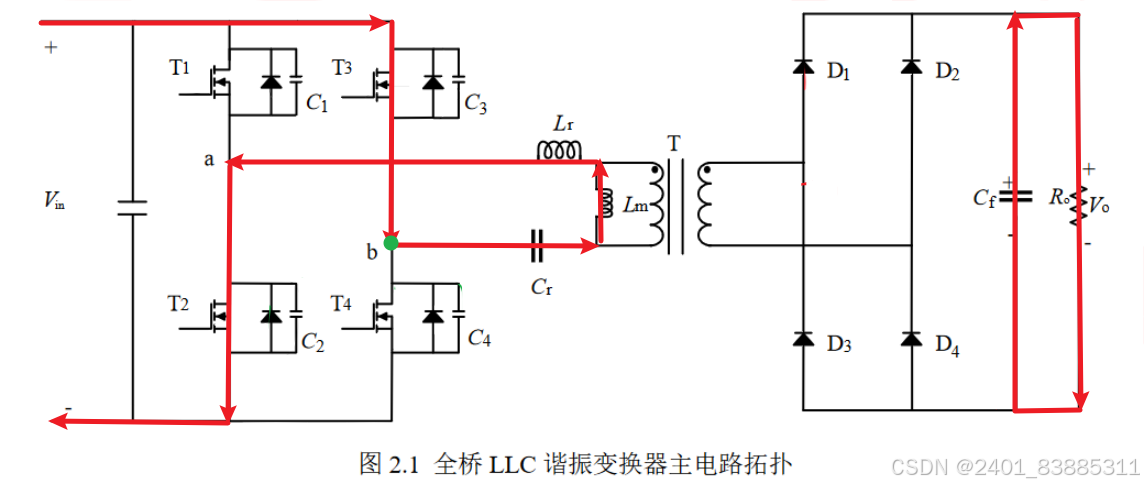

  ⑥模态6[t5-t6]

  t5时刻，励磁电流、谐振电流反向增大至相等，Lr、Lm、Cr实现三元谐振，原副边脱离，D2、D3实现ZCS。

  ⑦模态7[t6-t7]

  t6时刻，Q2、Q3关断，谐振腔内电流为Q1、Q4寄生电容放电，为Q2、Q3寄生电容充电，为Q1、Q4实现ZVS做准备。

  ⑧模态8[t7-t8]

    t7时刻，Q1、Q4寄生电容放电完毕，谐振电流通过并联二极管续流，同时谐振电流和励磁电流逐渐减小，励磁电流比谐振电流减小慢，由KCL，原边有电流，原副边有能量交换。
