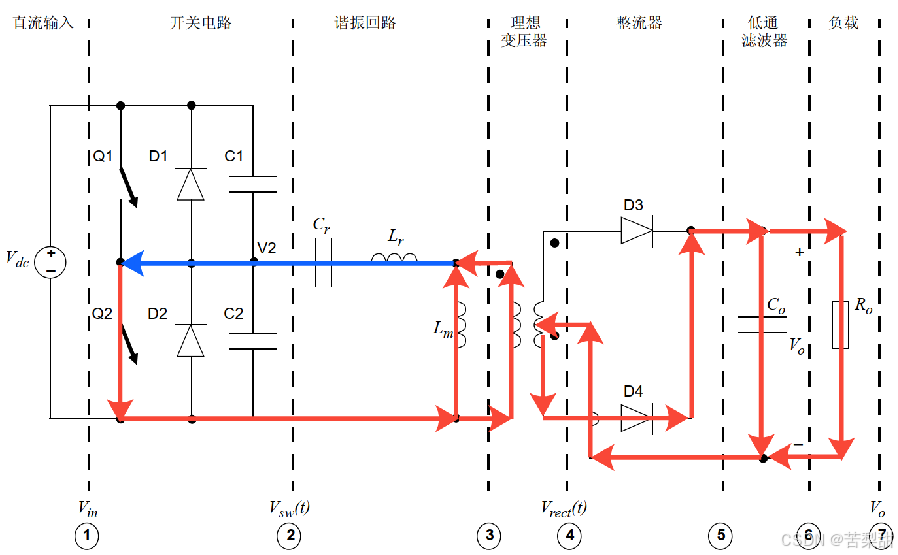

欠谐振

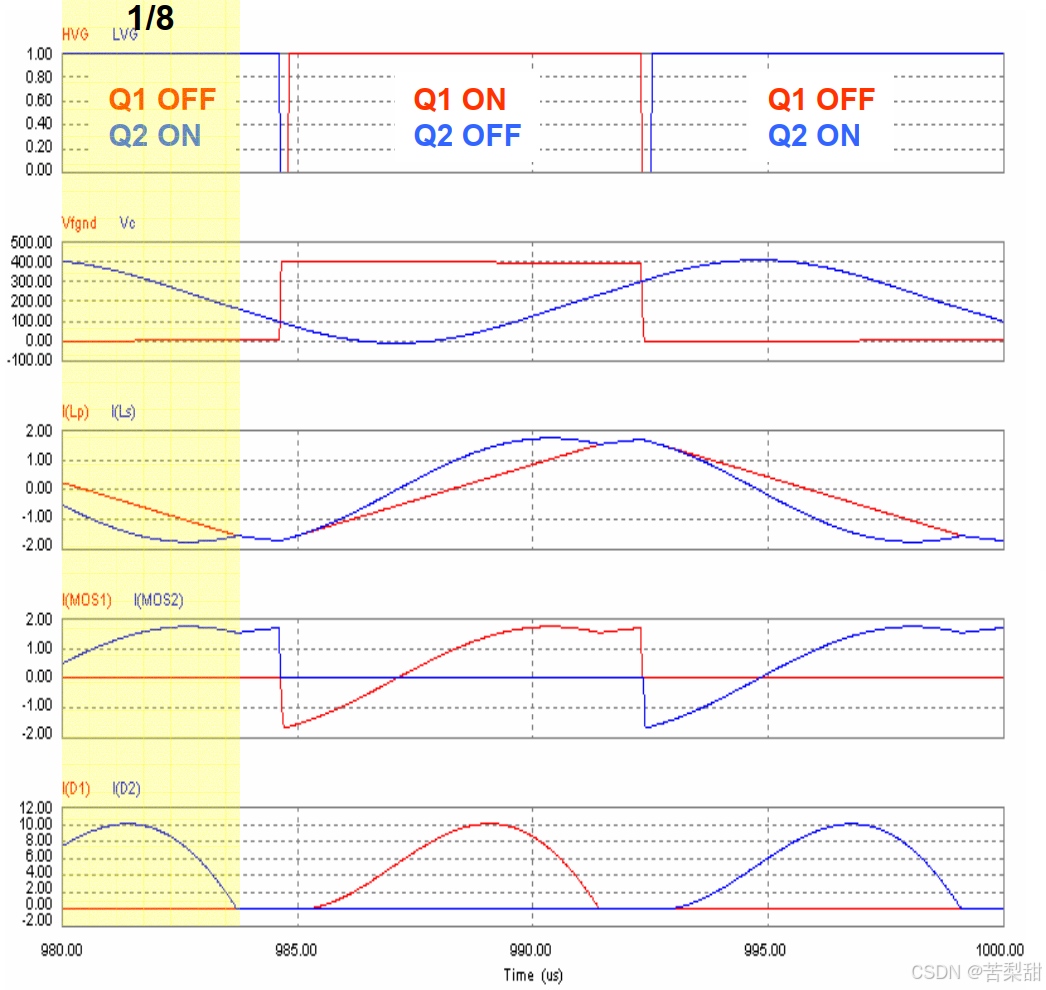

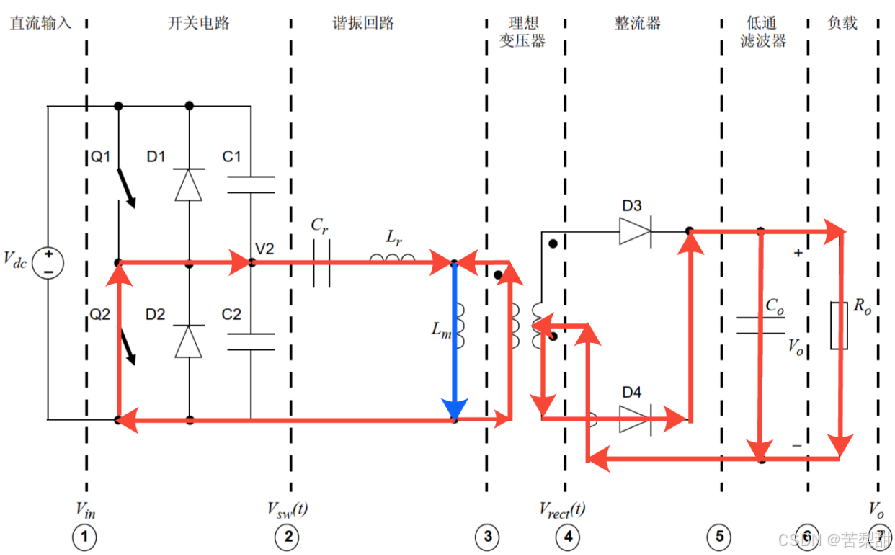

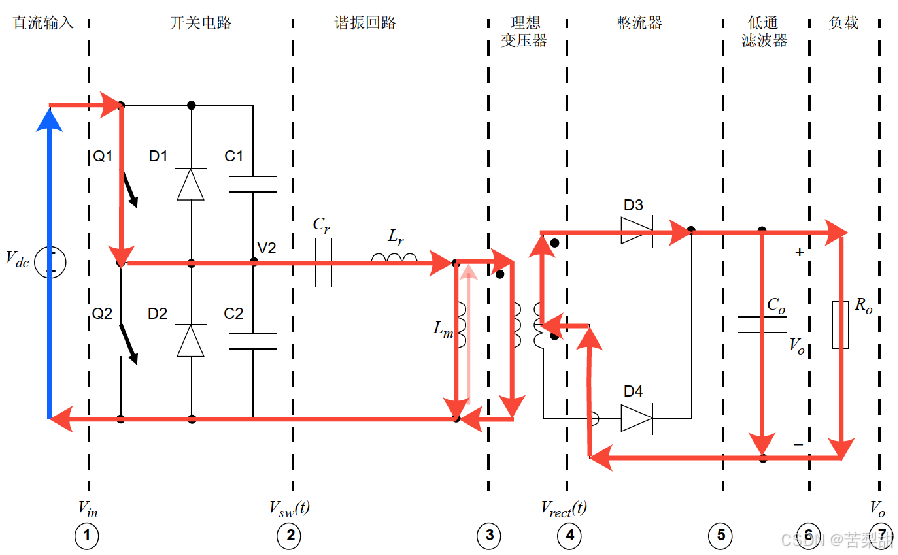

①
• 上管Q1关断,下管Q2导通
• 次级D3截止,D4导通;V(D4) = - 2 · Vout
• Lm被动态短路,变压器原边被输出箝位,V(Lm) = - n · Vout
• Cr与Lr谐振,二元谐振,fr
• 输出的能量来自Cr与Lr

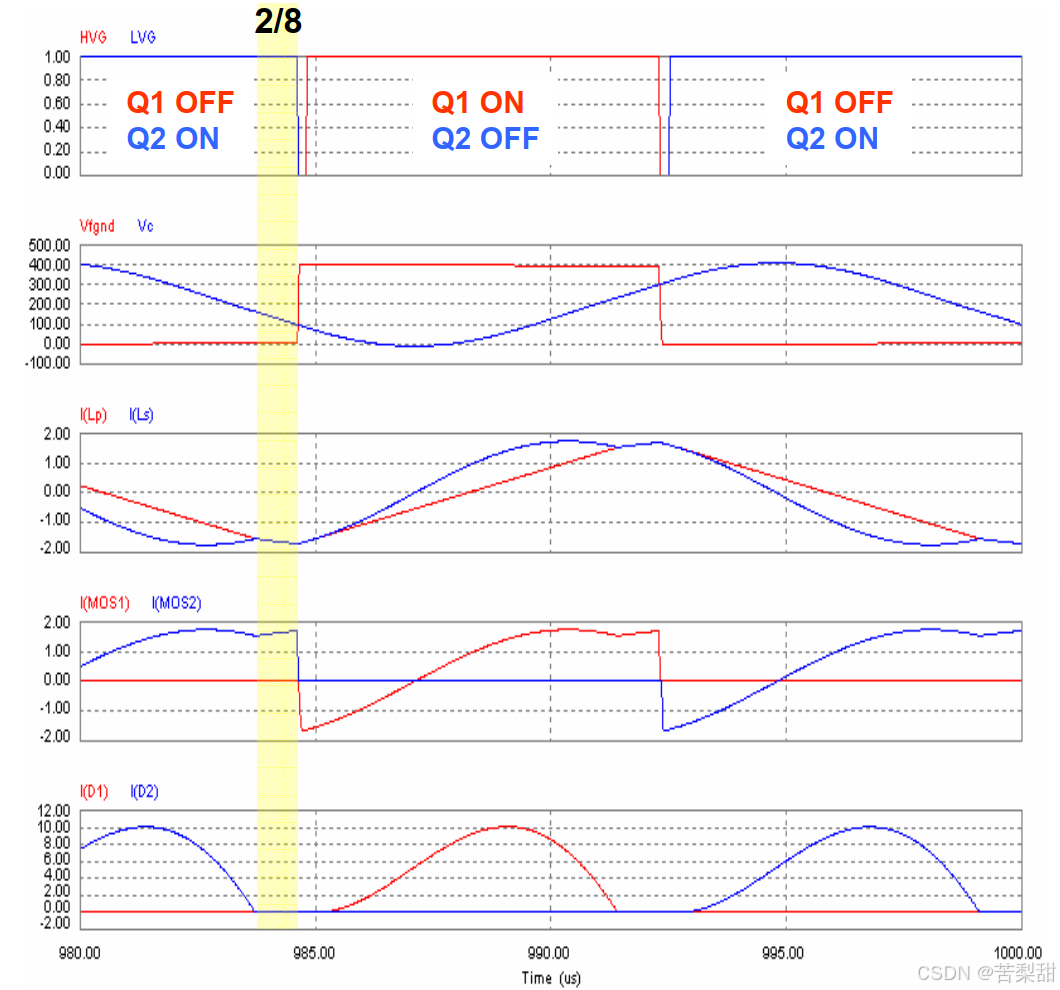

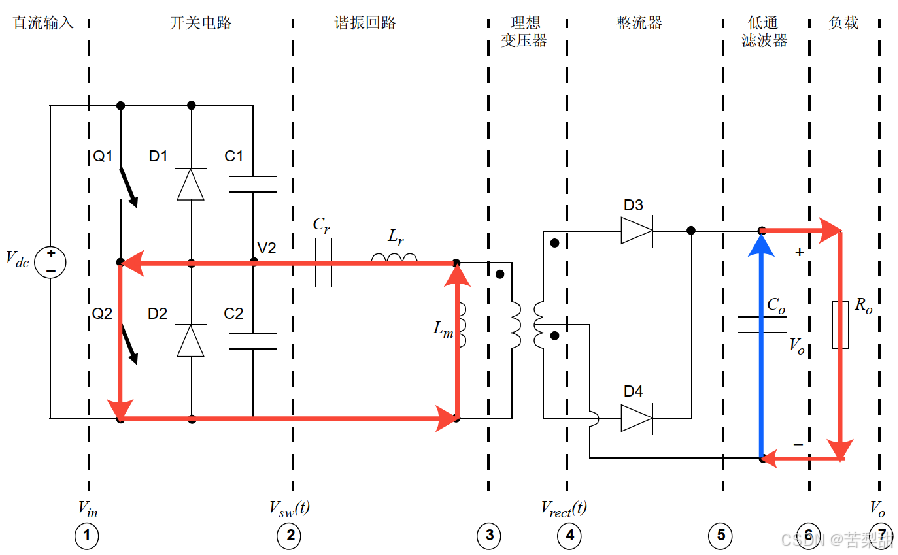

②
• 上管Q1关断,下管Q2导通
• 次级D3、D4截止;V(D3) = V(D4) = 0
• Cr与Lr、Lm谐振,三元谐振,fr2
• 输出的能量来自Co
• Q2关闭时进入下一阶段

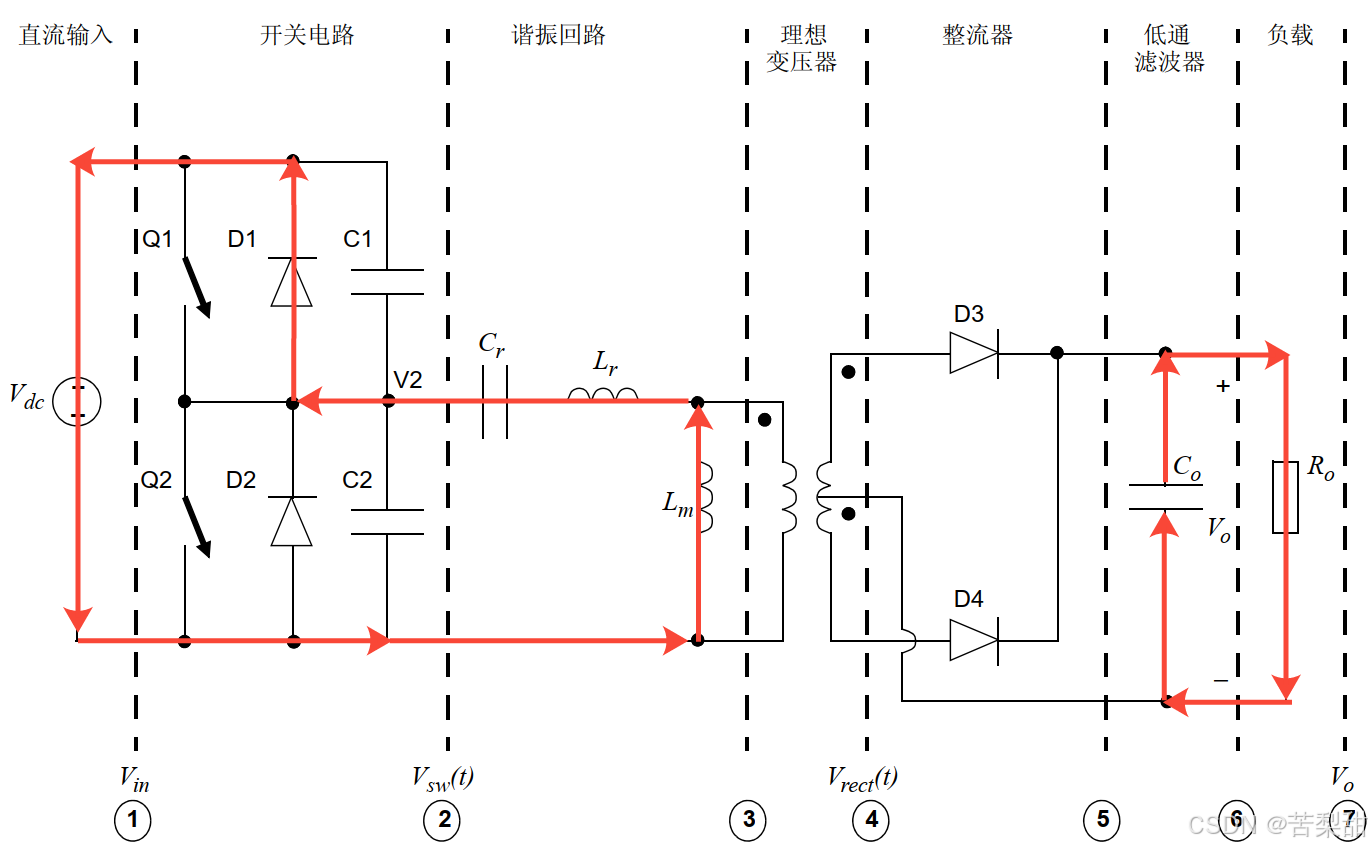

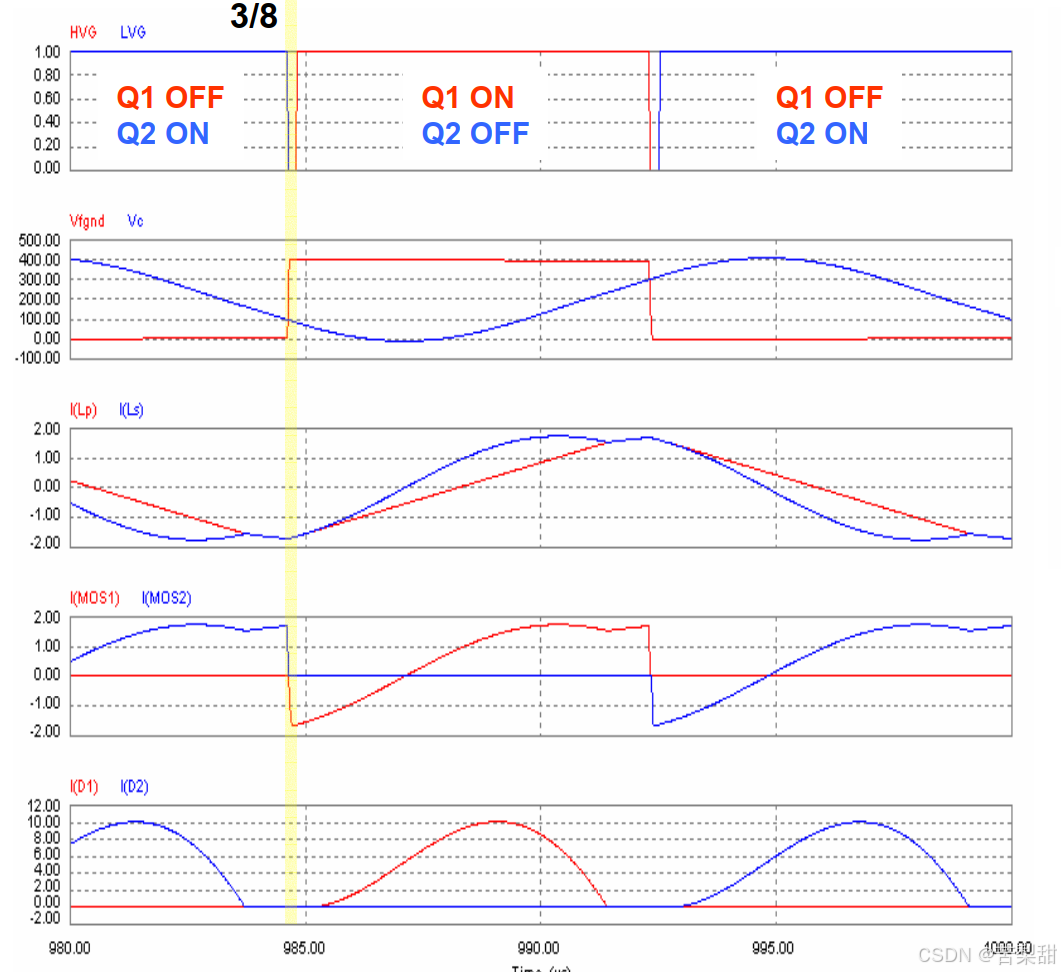

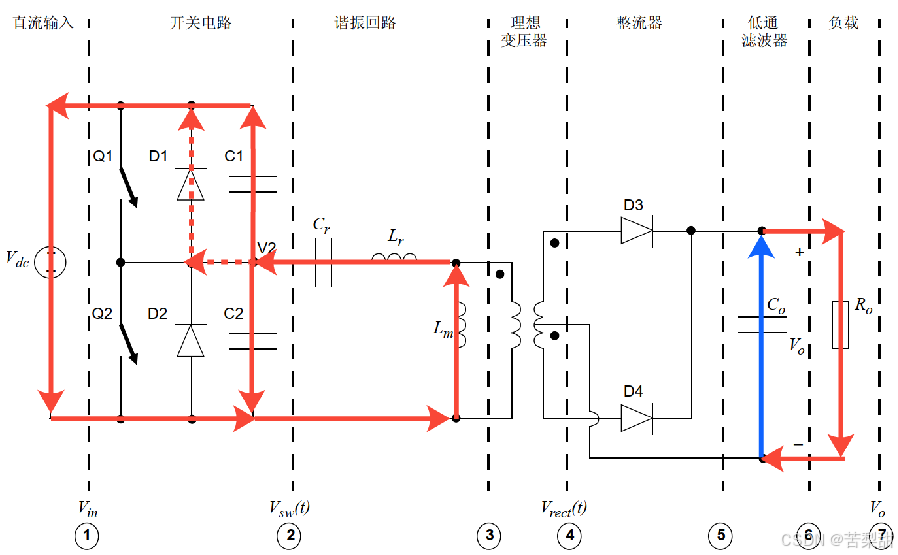

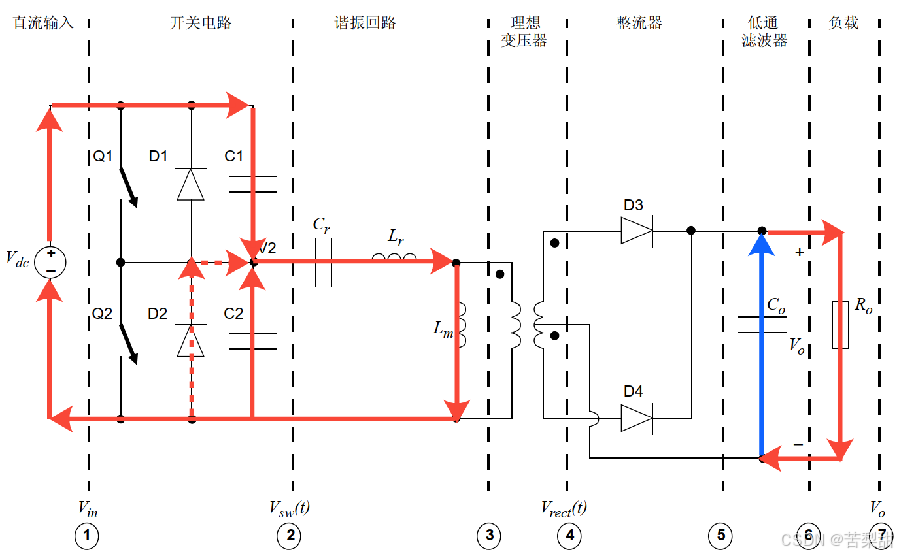

③
• 上管Q1、下管Q2关断(死区时间)
• 次级D3、D4截止;V(D3) = V(D4) = 0
• C1放电,C2充电,直到V(C2) = Vdc时,D1开始导通,能量回到Vdc
• 输出的能量来自Co
• Q1开启时进入下一阶段
充放电完全后,体二极管会有一小段时间导通

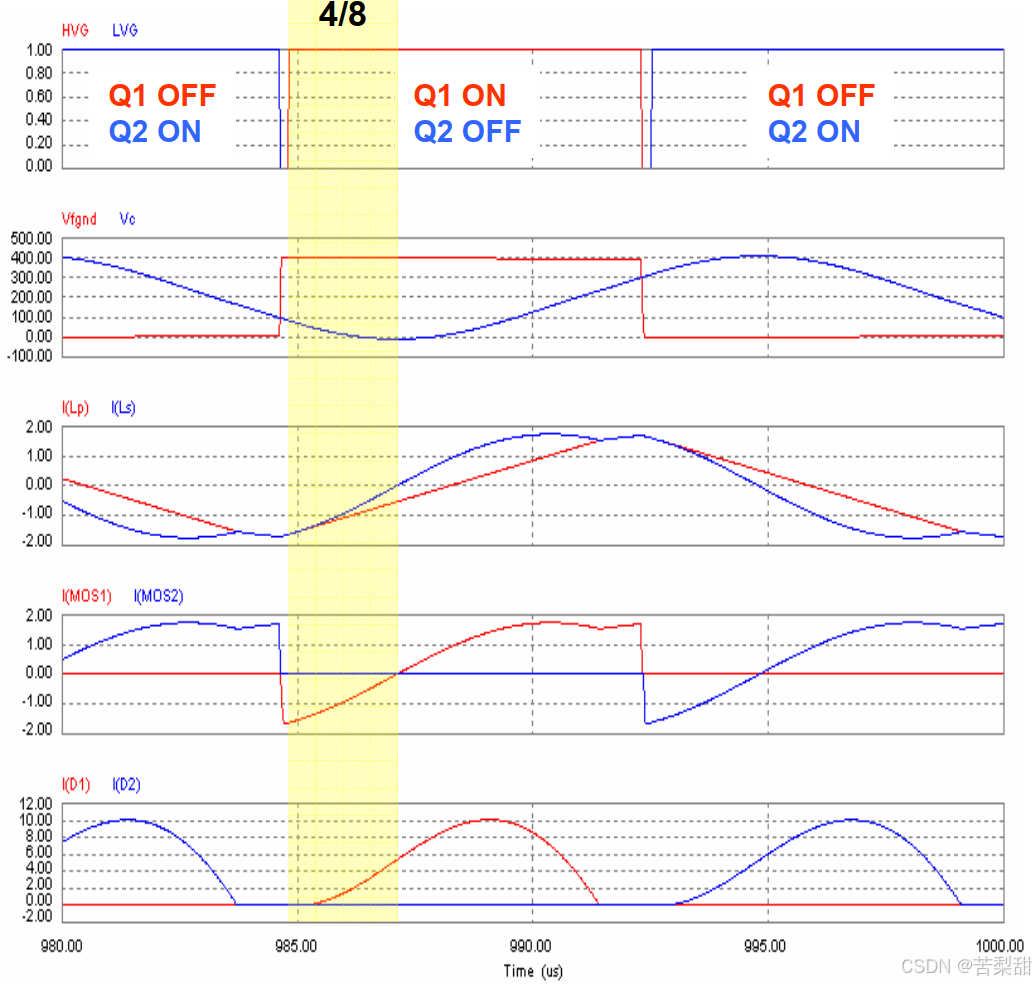

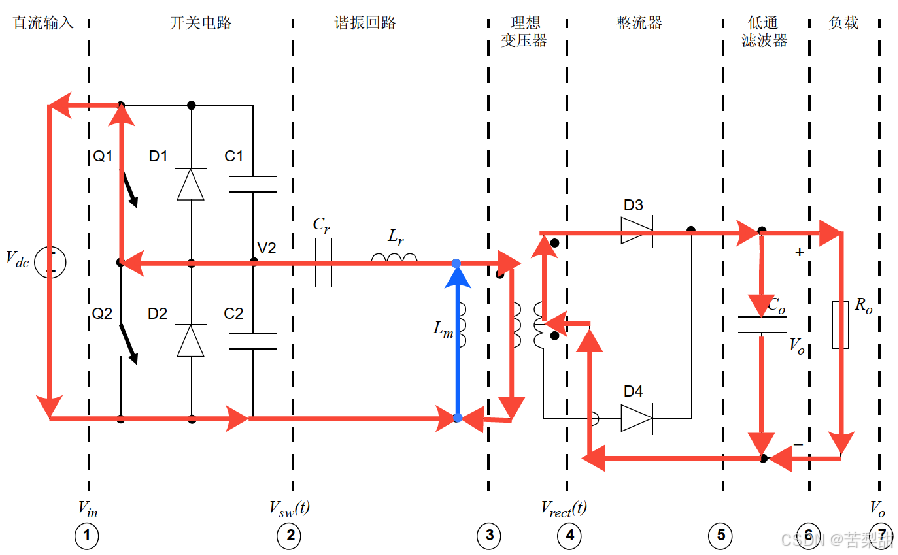

④
在该时刻,上管导通,下管关断。Cr与Lr谐振,谐振电流反向流过Q1,副边二极管D3导通,向负载提供能量。变压器原边被输出箝位,励磁电流线性增大。
• 上管Q1导通,下管Q2关断
• 次级D3导通、D4截止;V(D3) = - 2 · Vout
• Lm被动态短路,变压器原边被输出箝位,V(Lm) = n · Vout
• Cr与Lr谐振,二元谐振,fr
• 电流通过RDS(on)回流到Vdc,此时电流和电压都是反方向的,即Q1工作在第三象限
• 能量回流到Vdc

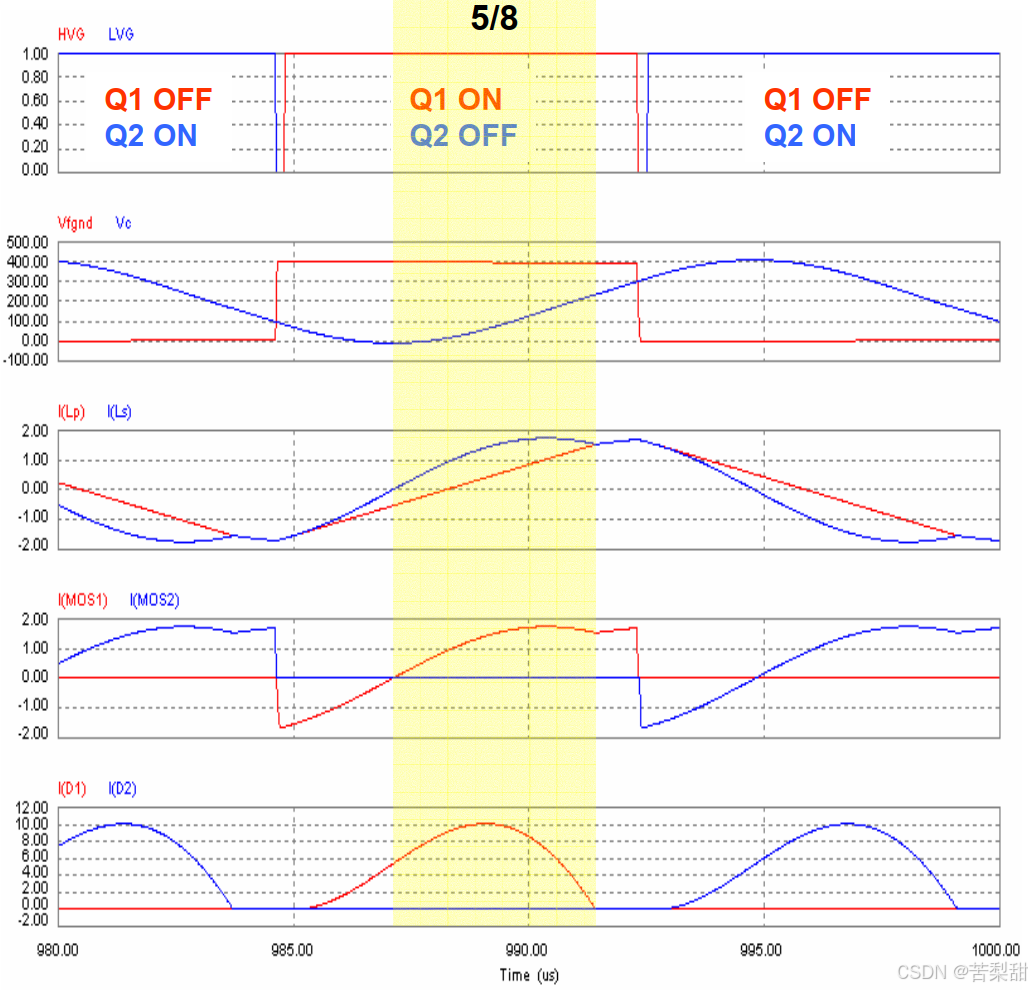

⑤
在该时刻,谐振电流反向,正向通过Q1。
• 上管Q1导通,下管Q2关断
• 次级D3导通、D4截止;V(D3) = - 2 · Vout
• Lm被动态短路,变压器原边被输出箝位,V(Lm) = n · Vout
• Cr与Lr谐振,二元谐振,fr
• 电流通过RDS(on)从Vdc流到地
• 能量从Vin转移到Vout
Lm电流方向有变化,其实可以再细分模态

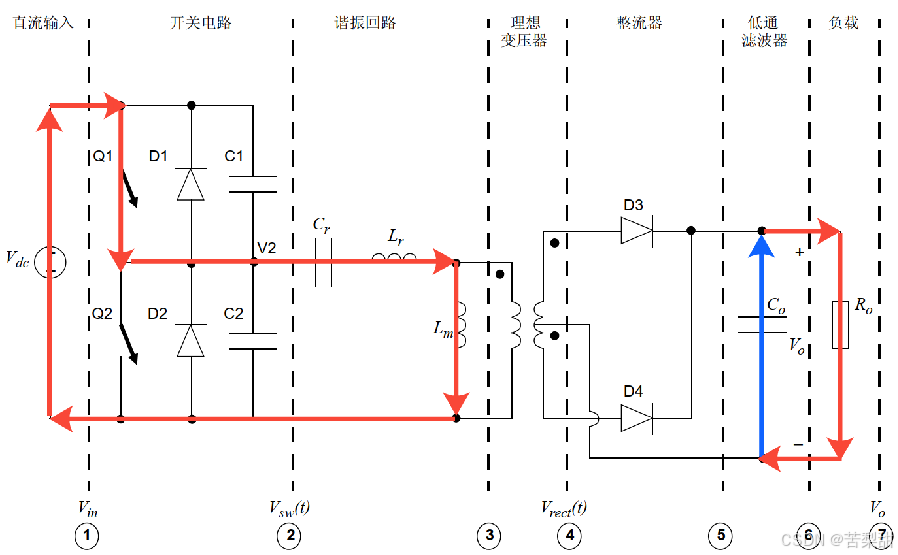

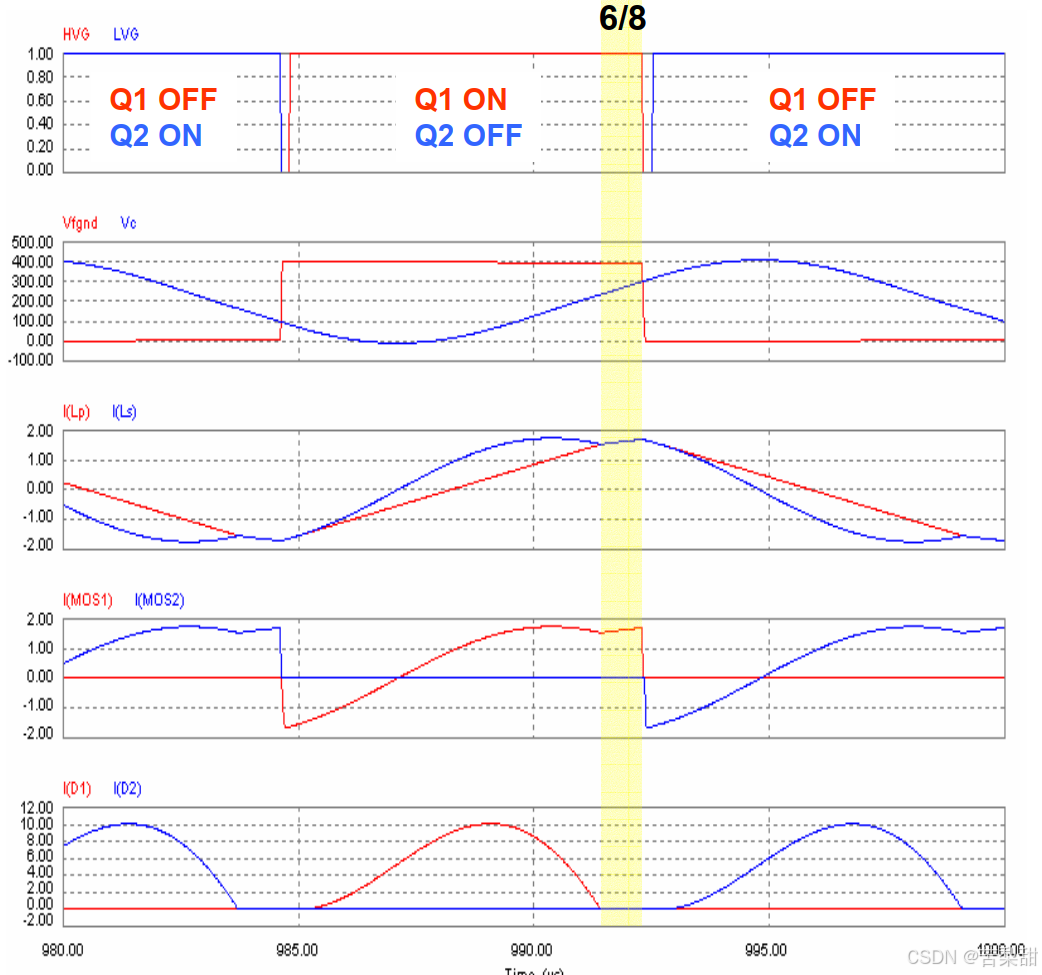

⑥
由于fs
• 上管Q1导通,下管Q2关断
• 次级D3、D4截止;V(D3) = V(D4) = 0
• Lm被动态短路,变压器原边被输出箝位,V(Lm) = n · Vout
• Cr与Lr、Lm谐振,三元谐振,fr2
• 输出的能量来自Co
• 谐振频率很低,时间远小于开关周期,因此电流近似为线性变化

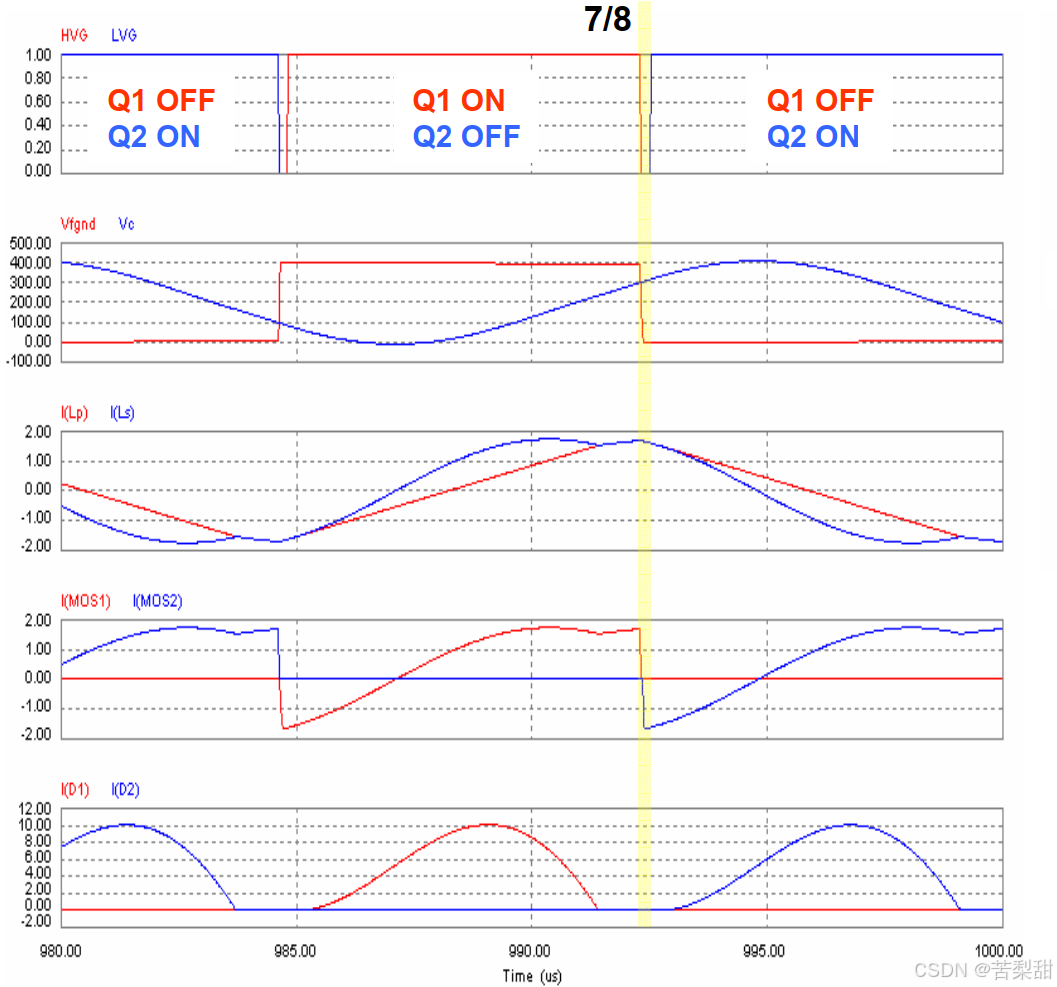

⑦
• 上管Q1、下管Q2关断(死区时间)
• 次级D3、D4截止;V(D3) = V(D4) = 0
• C1充电,C2放电,直到V(C2) = 0时,D2导通
• 输出能量来自Co

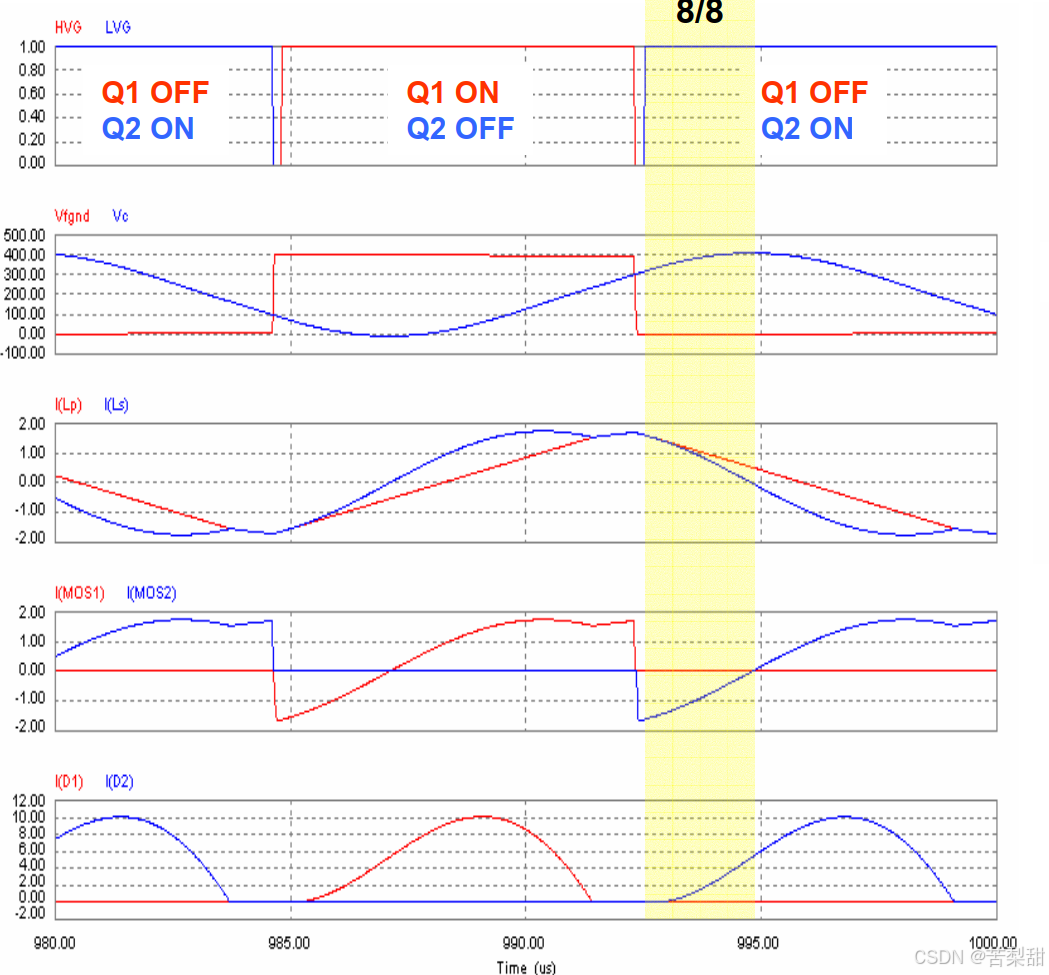

⑧
• 上管Q1关断,下管Q2导通
• 次级D3截止,D4导通
• Lm被动态短路,变压器原边被输出箝位,V(Lm) = - n · Vout
• Cr与Lr谐振,二元谐振,fr
• 电流通过Q2的RDS(on),此时电流和电压都是反方向的,即Q2工作在第三象限
• 输出的能量来自Lm
准谐振
类似欠谐振模态

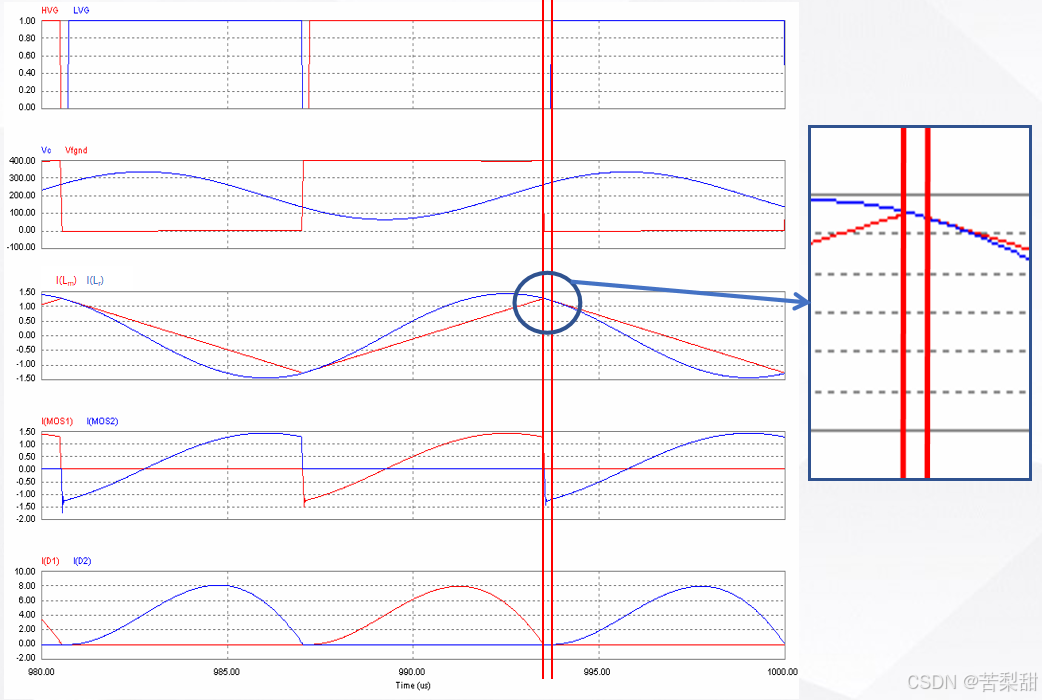

由于谐振回路正弦基波的周期与开关周期相等,因此谐振电流在前半个周期结束时将等于磁化电流
过谐振
类似欠谐振模态

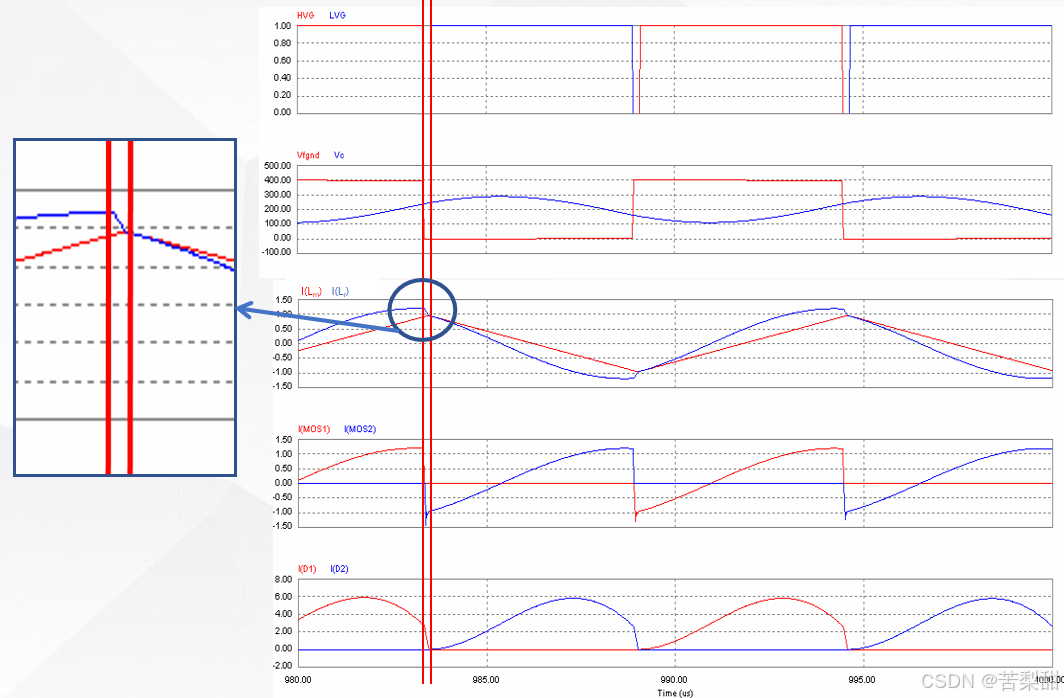

由于谐振周期比开关周期长,因此在开关过程的半个周期结束时,谐振电流的值大于磁化电流。在死区内,谐振电流快速降至磁化电流的值,以开始新的半个周期。
