如何在visio中插入数学公式和解决一些常见的问题

1.如何插入公式

一般的方法是使用插入选项卡，找到里面的对象，选择对象类型

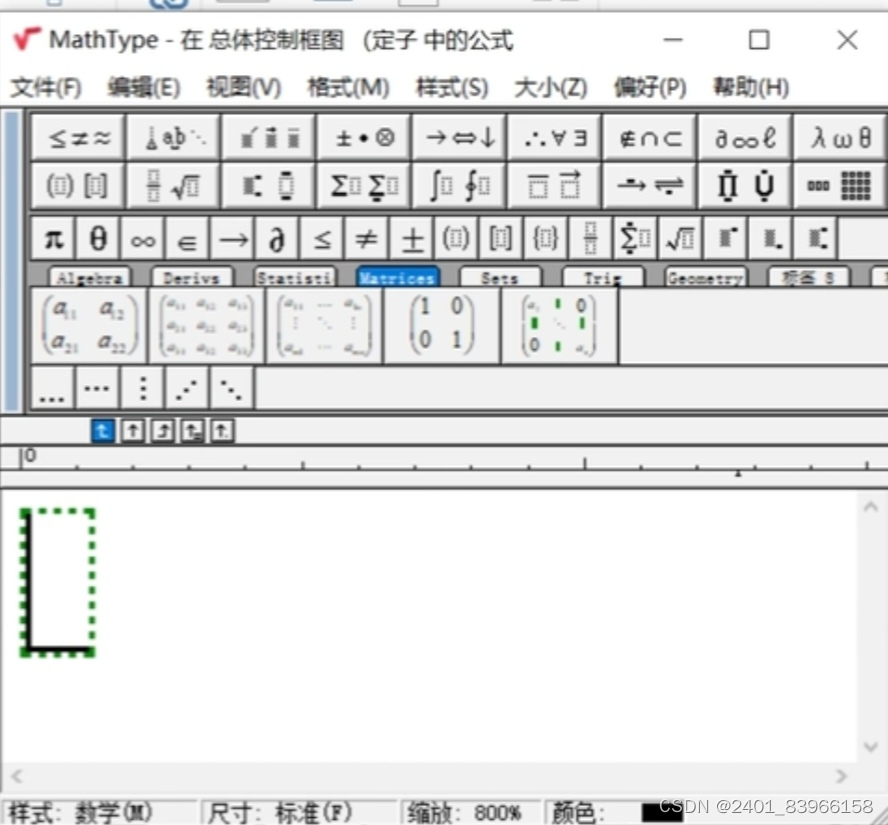

 选择mathtype就可以直接输入了



 如果电脑中没有这个是可以安装的:

【快速解决Word上没有显示Mathtype插件】https://mbd.baidu.com/ma/s/M8QZgrLg

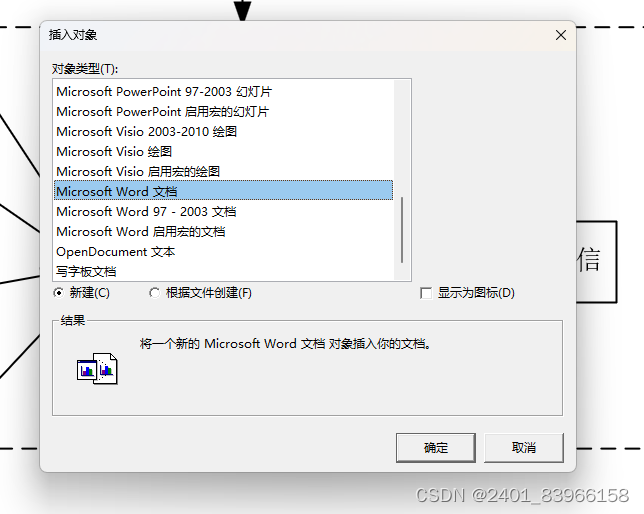

当然更简单的方法是选择插入更熟悉的word选项，在word文件里面进行编辑:



在word中插入公式，编辑好保存word文件后，直接关闭就可以。



2.插入公式常见问题解决办法

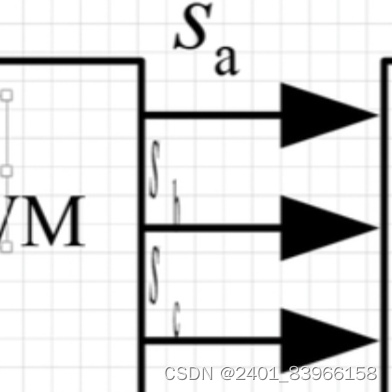

2.1出现乱码



问题出现的原因是设置的问题

先试试转换成word文本

【在Visio中插入word公式（不是MathType!!!）（以及乱码的解决）-哔哩哔哩】 https://b23.tv/7wW5X5f

如果转换了还乱码，可以试试以下方法：

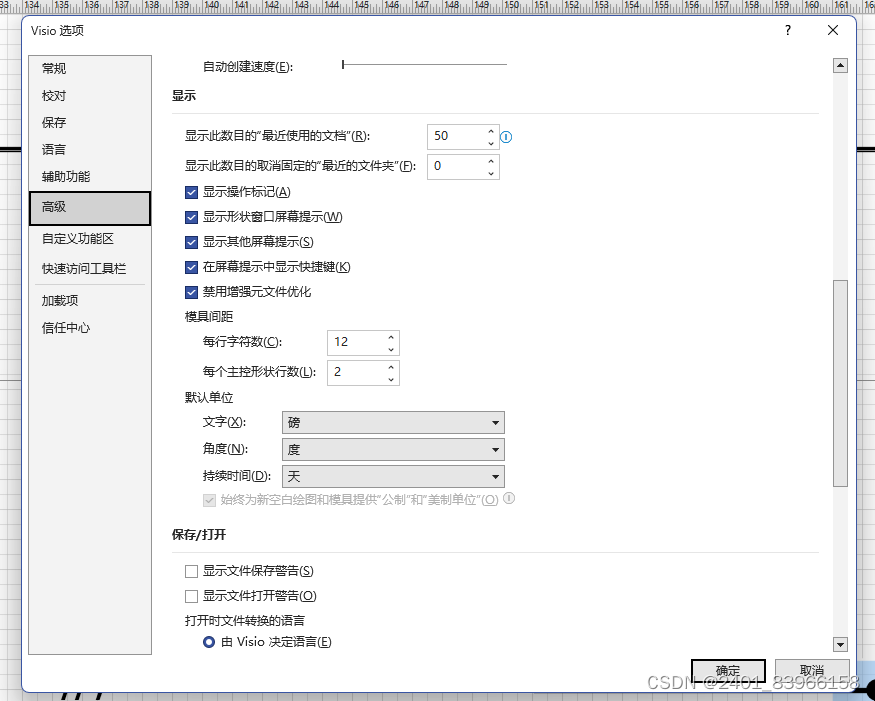

文件->选项->高级->勾选禁用增强元文件优化->确定，应该就可以了



2.2出现变形



出现问题的原因就是偷懒了，由于复制了先前打好的公式，直接黏贴修改，再次打开后就会出现问题。



解决的办法就是在每处的公式位置，都要重新进行一次插入-对象



2.3字体修改

如何修改公式的字体和大小

1 拉伸公式边框

2 在word文件中修改字体字号
