Visio怎么在流程框图中插入公式

在写论文过程中避免不了要画流程图，我之前在用Visio画图时，发现若是想要在流程框图中插入公式只能插入一整个文本框，没法像Word一样一句话里面又是文字又是公示的，很不方便。最开始我的解决方法是选择用PPT画图（当然个人觉得PPT好用很多），但是插入到Word里面就没那么好了，在改论文时发现了一种在Visio插入公式的方法，存个档。

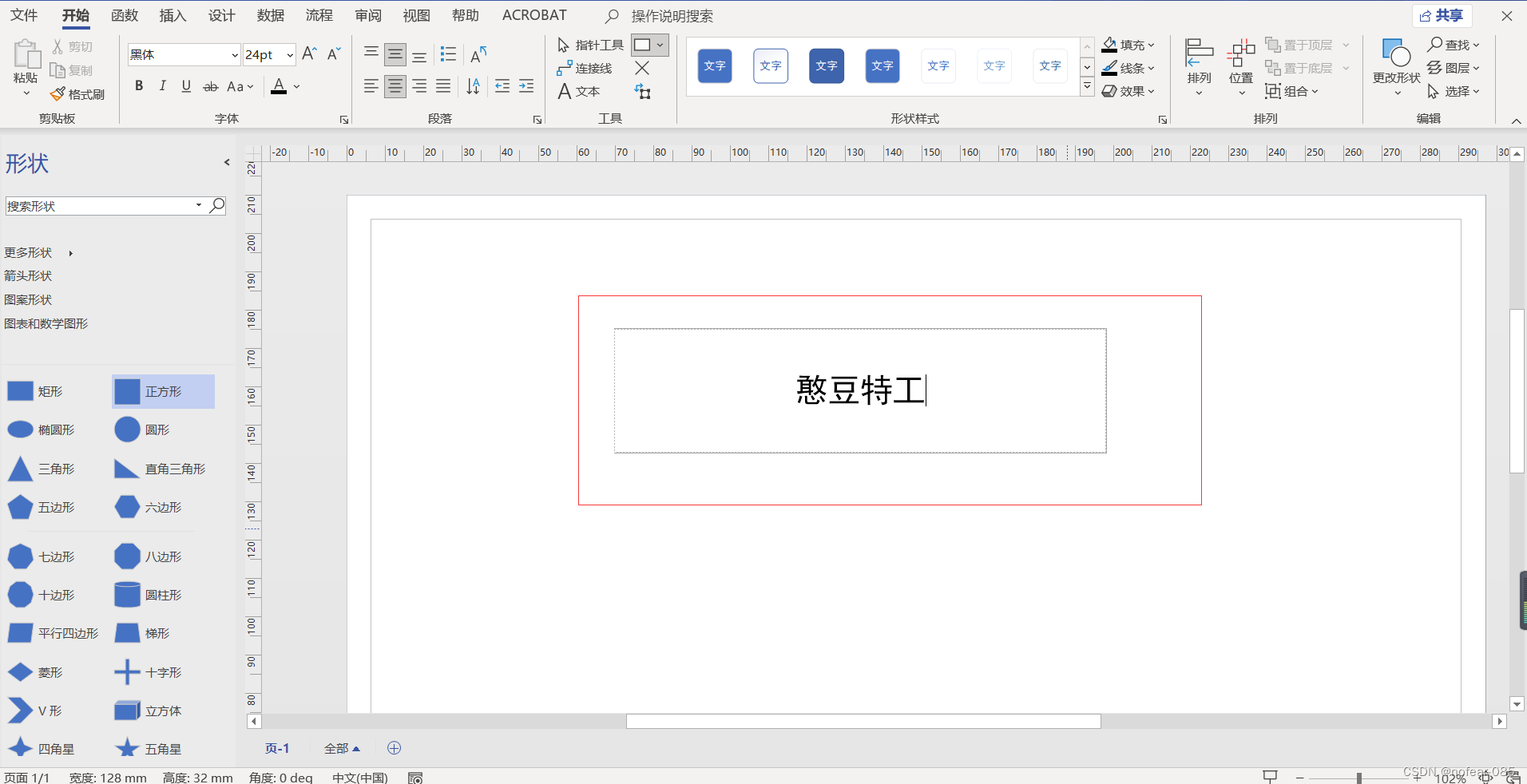

首先，我么先随便画个矩阵框图，然后双击就可以在里面填充文字了，如图

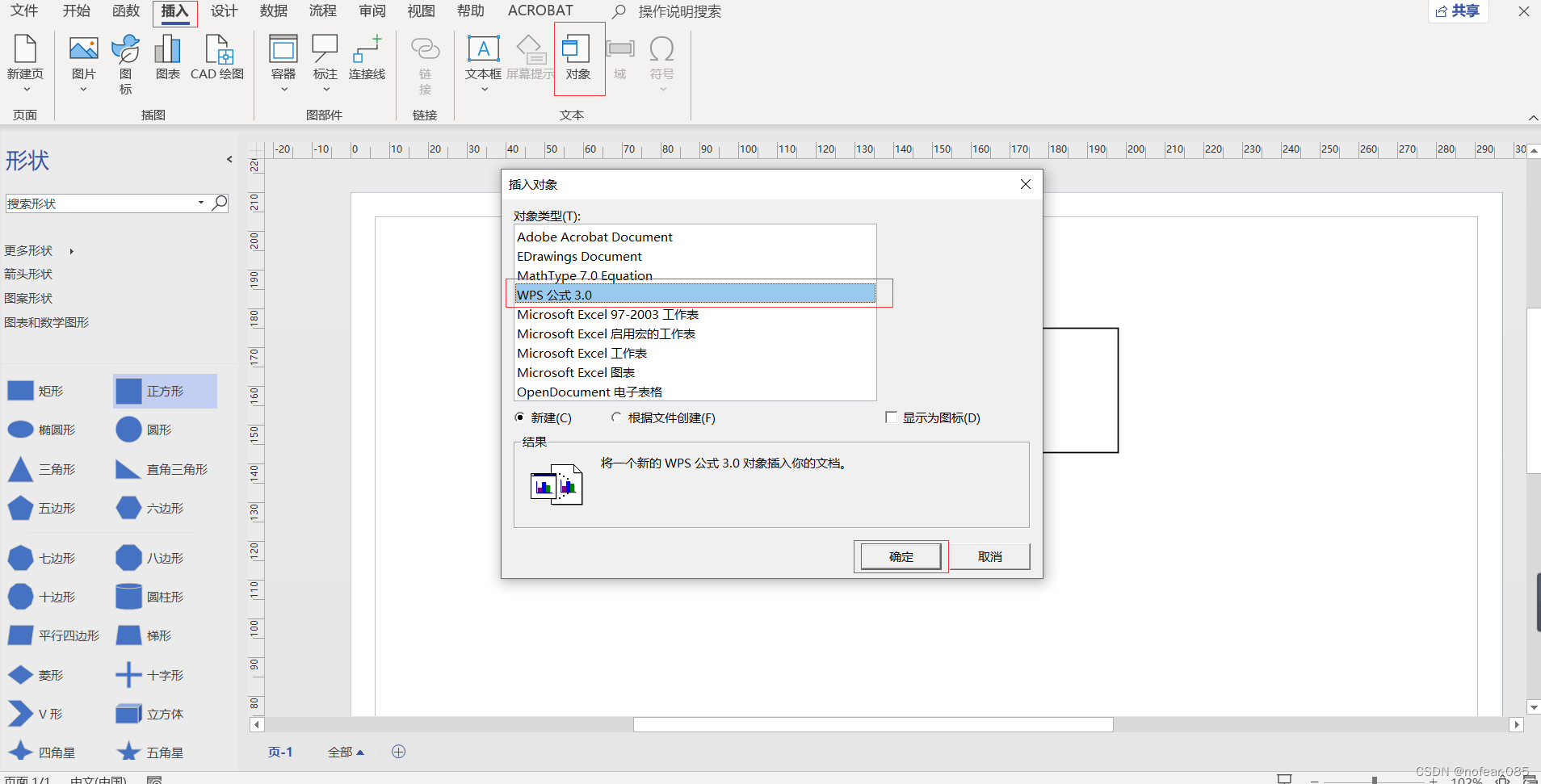

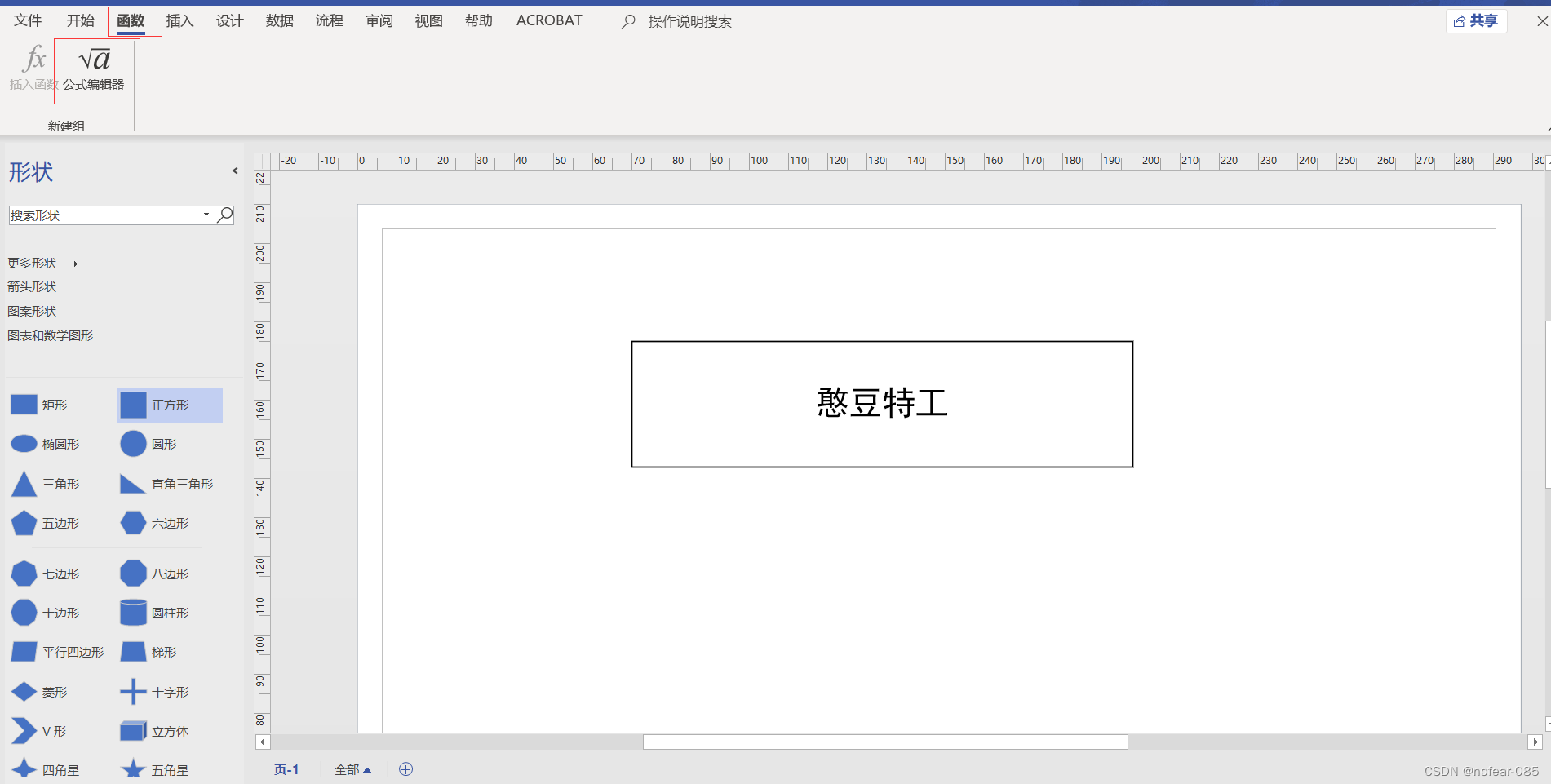

然后我们现在需要在这个内容的后面插入公式，在这个文本框中无法完成，这个时候就需要在工具栏的函数中选择公式编辑器，或者是插入-对象中的wps3.0，都可以输入公式

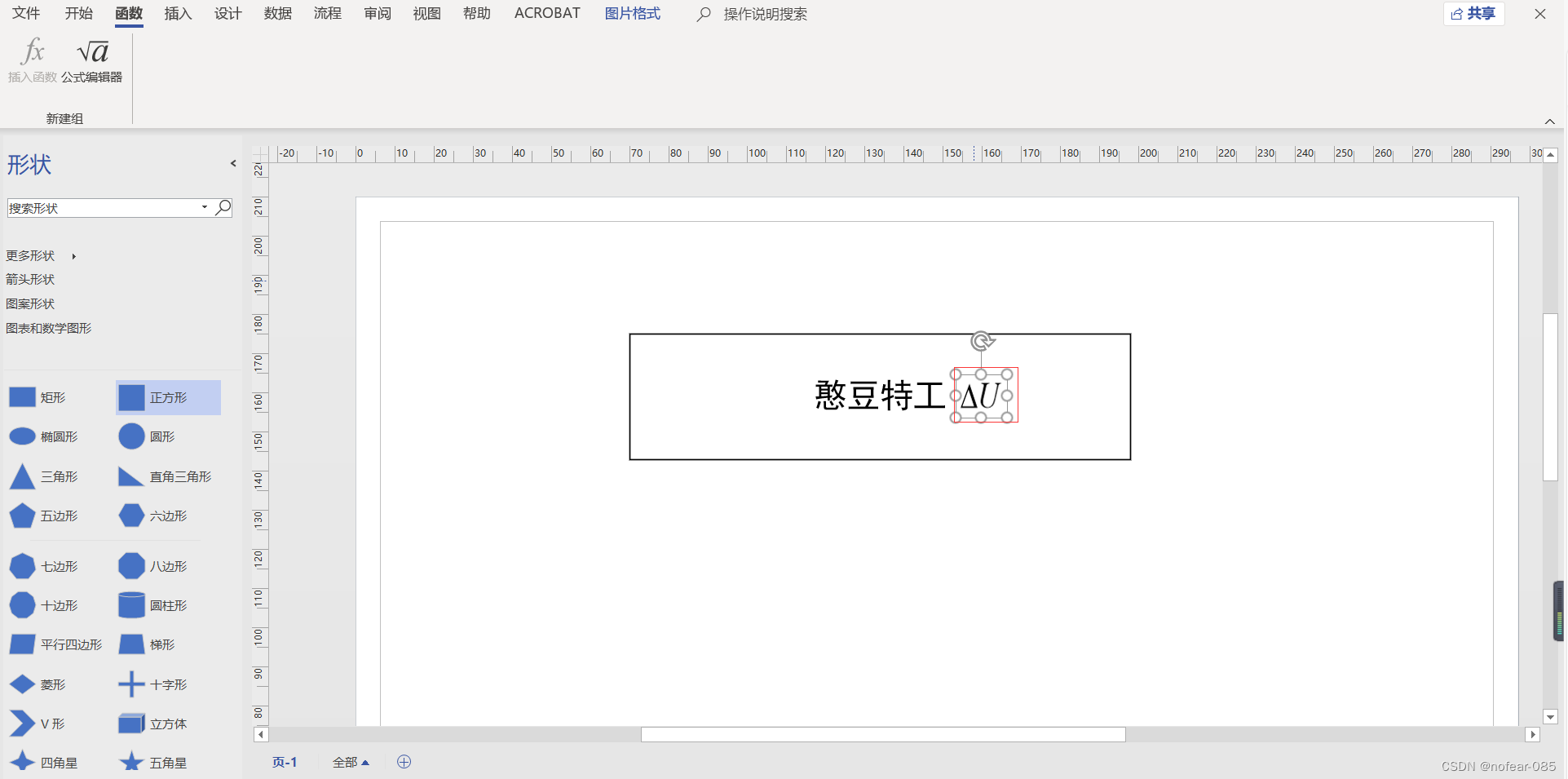

此时，将公式拖动到相应的文字后面，看起来就是一句话了，但是问题就是我如果调整框的大小，他们就会乱序，所以我们还需要将文字和公式合为一体。

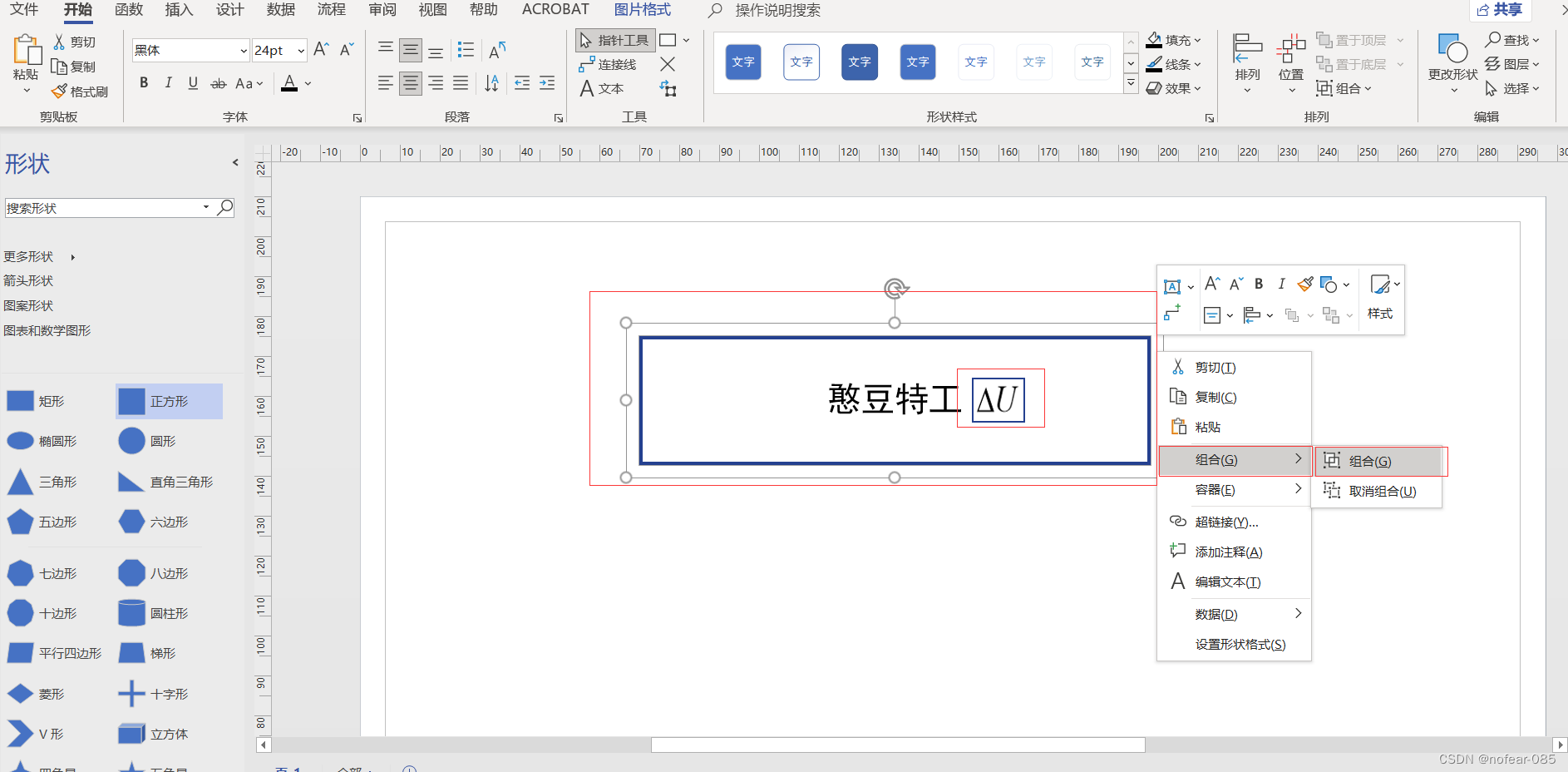

用左键选中整个框图和公式，然后点击右键，可以看到组合-组合，这样他们就成为一个组合了，移动时会一体移动。

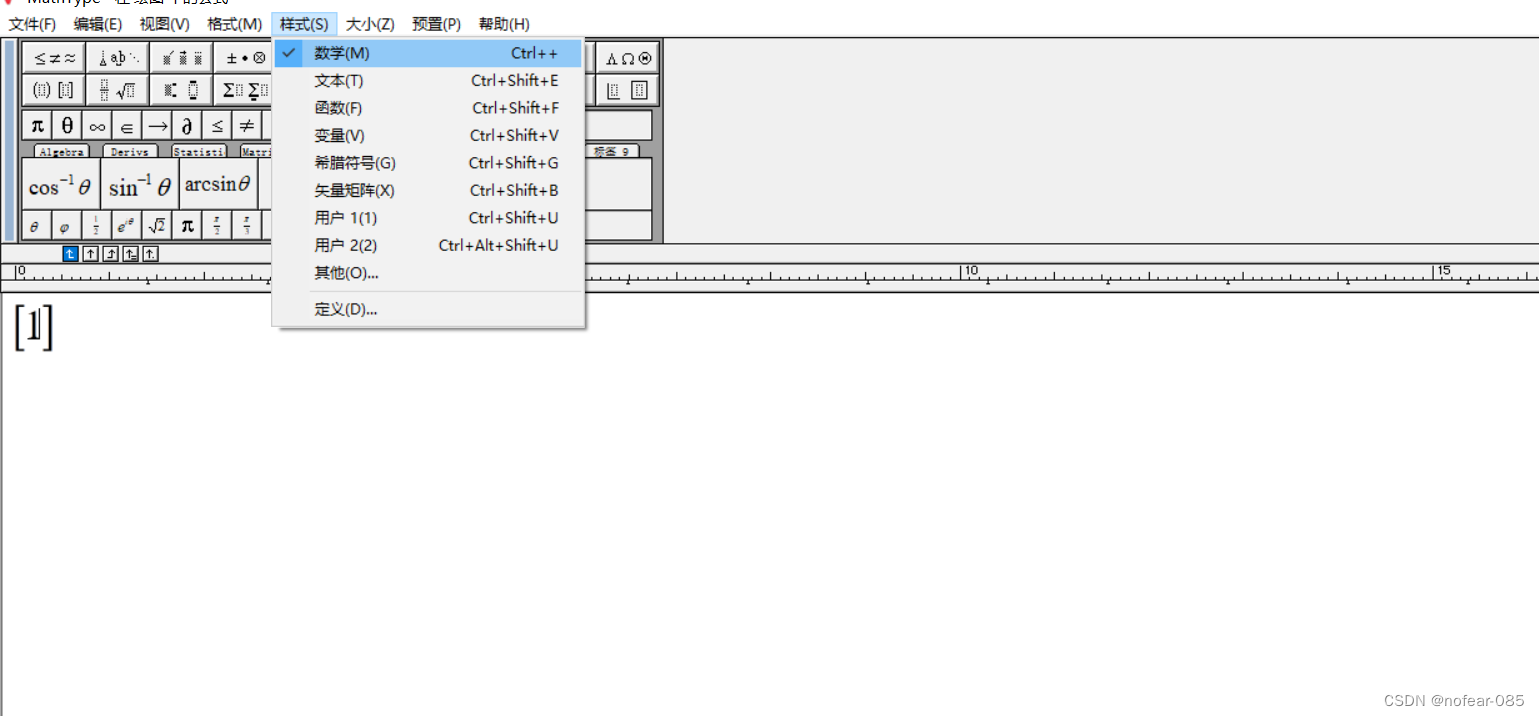

PS：加一个小tips：因为之前一直在Mathtype中打不出空格，比如写向量时就很需要，然后现在发现了一个办法：我们一般默认样式是数字，当我们需要空格时，可以选择为文本，那么直接Space键就是空格了，之后可以再换回数字
