STM32 ESP8266 物联网智能温室大棚 （附源码 PCB 原理图 设计文档）_stm32 esp8266 onenet 温室

二，整体设计

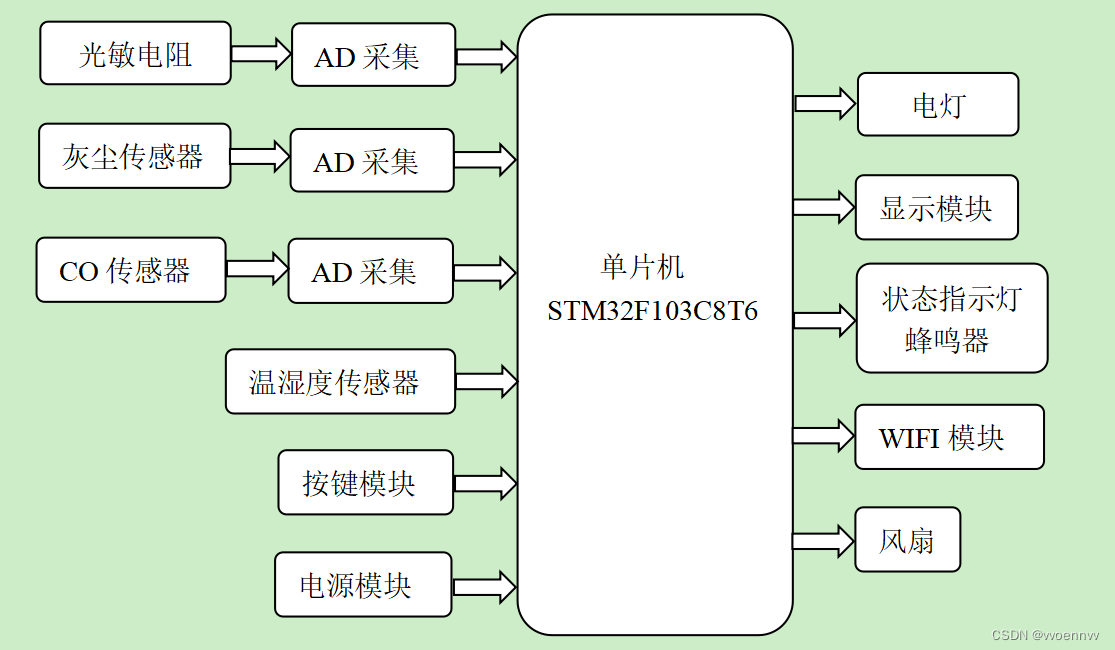

系统启动后，单片机控制相关传感器进行环境参数的采集，将数据传回单片机处理后，通过OLED显示屏将相关环境指数实时显示。用户可以在手机端打开APP与本系统进行通信，更加便捷地查看监测数据。结构框图如下所示。

三，硬件设计

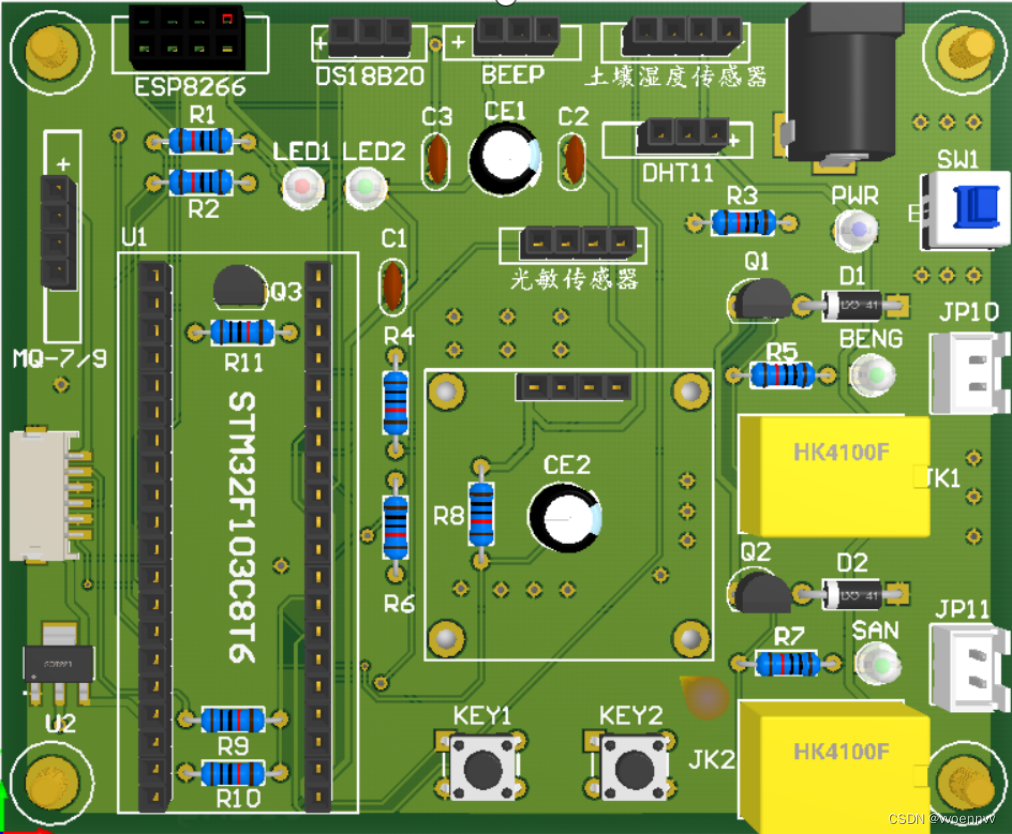

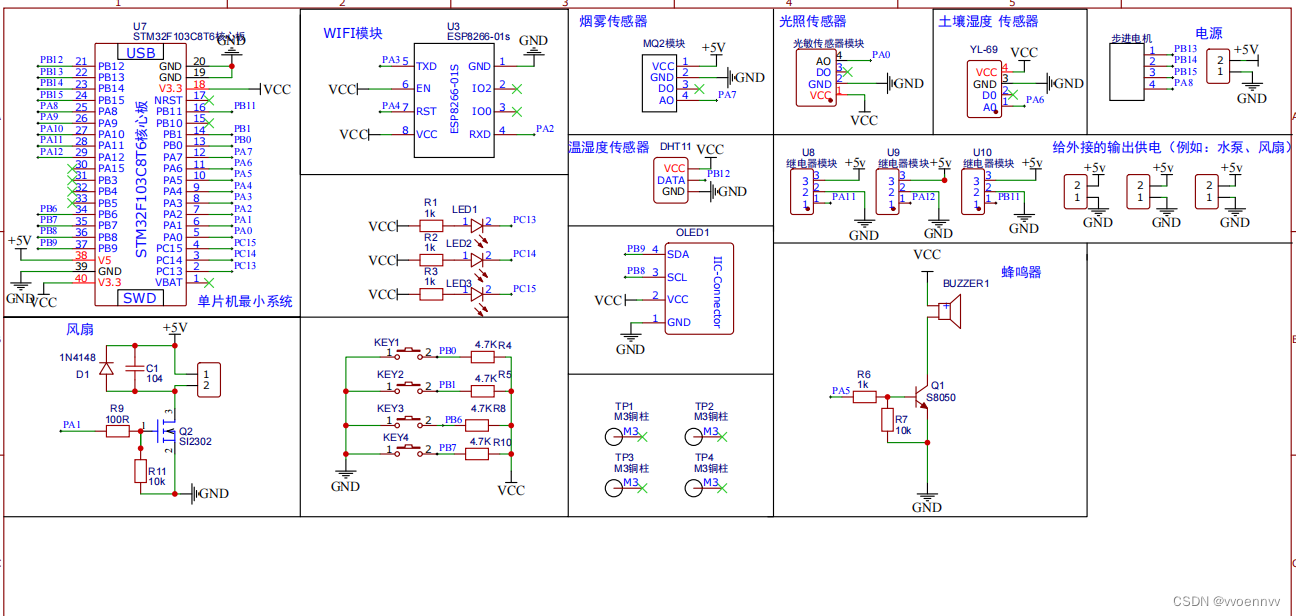

硬件部分包含主控芯片、传感器模块，OLED模块，WIFI模块以及声光报警模块，部分原理图和PCB图如下：

四，软件设计

主程序是一个无限循环的函数（main），是程序开始运行的地方。系统启动时，主程序首先对STM32及外部设备初始化。其中包括I/O口、ADC的初始化等等。主程序在初始化结束后，程序进入while（1）的死循环，在循环中进行按键的扫描，通过按键对参数进行设置。可以设置温湿度和PM2.5的报警阈值。然后发送指令启动DHT11、GP2Y1014AUOF、MQ-7传感器将采集到的相关参数显示到OLED上。同时启动ESP8266进行MCU与阿里云的通信，在手机上也可以直接查看到实时采集的信息。至此扫描周期结束，轮到下一周期时会从主程序开始处继续下去
