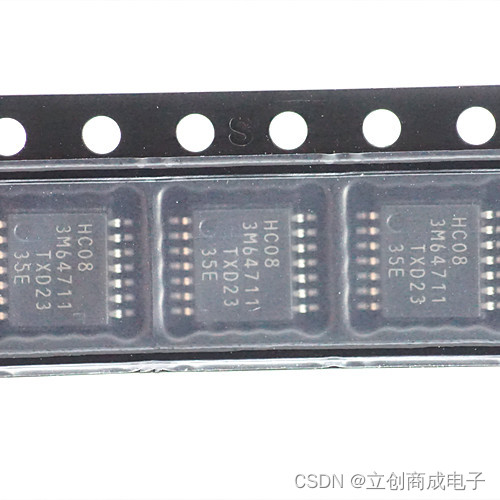

中文资料SN74HC08PWR 贴片逻辑芯片

SN74HC08PWR
规格信息：

制造商:Texas Instruments

产品种类:逻辑门

RoHS:是

产品:Single-Function Gate

逻辑功能:AND

逻辑系列:HC

栅极数量:4 Gate

输入线路数量:2 Input

输出线路数量:1 Output

高电平输出电流:- 5.2 mA

低电平输出电流:5.2 mA

传播延迟时间:28 ns

电源电压-最大:6 V

电源电压-最小:2 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装 / 箱体:TSSOP-14

封装:Cut Tape

封装:MouseReel

封装:Reel

功能:Quad 2-Input.

高度:1.15 mm

输入类型:CMOS

长度:5 mm

工作温度范围:- 40 C to + 85 C

输出类型:CMOS

系列:SN74HC08

宽度:4.4 mm

商标:Texas Instruments

逻辑类型:2-Input AND

位数:4 bit

工作电源电流:20 uA

工作电源电压:5 V

产品类型:Logic Gates

工厂包装数量:2000

子类别:Logic ICs

单位重量:57.200 mg

SN74HC08PWR的主要特点如下：

1. 高性能：具有高速CMOS技术，工作频率高达100 MHz，提供快速响应时间。

2. 低功耗：采用先进的低功耗肖特基（Low Power Schottky）技术，工作电流典型值为4 mA（最大值为8 mA），省电模式下典型值为1.5 mA（最大值为3 mA）。

3. 小尺寸：封装形式为PWR，是一种薄型、表面安装的封装类型，适用于高密度PCB布局。

4. 工作电压范围宽：Vcc工作电压范围为2.0 V至6.0 V，适用于多种电源系统。

5. 耐热性能好：采用100%无铅（Pb-free）封装，符合RoHS标准，可承受高温回流焊。

6. 可靠性高：经过严格的质量和可靠性测试，符合JEDEC标准。

SN74HC08PWR广泛应用于各种电子设备和系统，如计算机、通信设备、家用电器、工业控制设备等。在这些设备中，它主要用于实现数字信号处理、逻辑控制和数据传输等功能。
