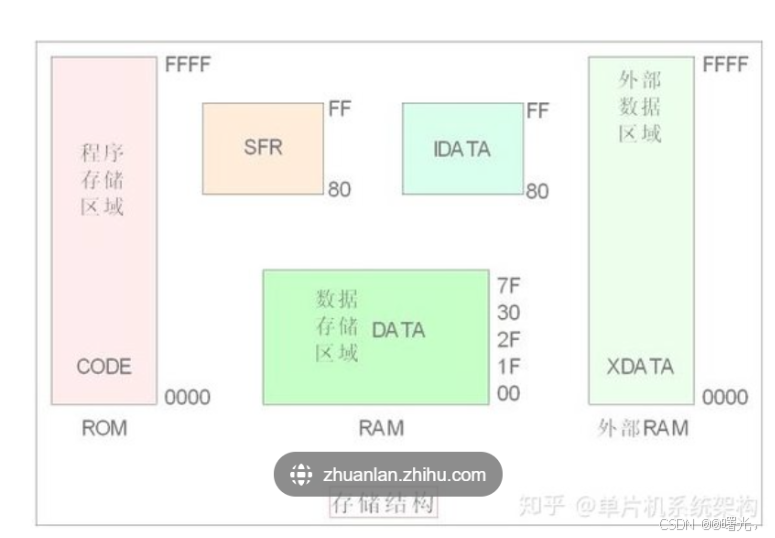

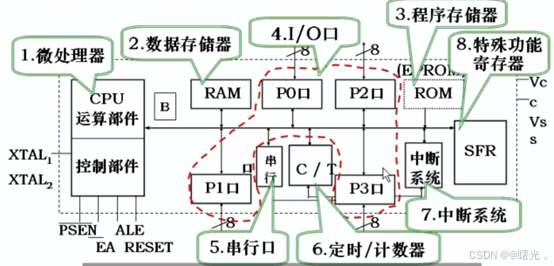

51单片机的存储结构组成：

分为三部分：

1.程序存储器（ROM）：

地址范围：0x0000 到 0xFFFF（64KB）。
作用：用于存储程序代码（如指令、常量等）。
扩展：如果单片机的内部ROM不够用，可以通过外部扩展ROM来增加程序存储空间。

2.数据存储器（RAM）

内部 RAM：
- 地址范围：0x00 到 0xFF（256字节）。
- 作用：用于存储变量、堆栈、临时数据等。
- 分区：
  - 低 128 字节（0x00 到 0x7F）：可以直接寻址包括通用bank寄存器和支持位寻址区，和普通ram区。
  - 高 128 字节（0x80 到 0xFF）：只能通过间接寻址访问的普通RAM访问速度较慢与低128字节的。
外部 RAM：
- 地址范围：0x0000 到 0xFFFF（64KB）。
- 作用：通过外部扩展RAM芯片来增加数据存储空间。

3.SFR特殊功能寄存器区

地址范围：0x80 到 0xFF（高128字节）。
作用：用于控制和访问单片机的各种外设（如GPIO、定时器、串口等）。
访问方式：通过 sfr 关键字定义别名来访问。如sfr P0 = 0x80;支持直接寻址，部分支持位操做。

注意这里需要注意一点：就是这个IDATA区和SFR区所用的地址描述都是80-ff，但是他们对应的物理空间确是不同的，在c语言上通过关键字idata和sfr进行区分，在硬件上sfr采用直接寻址，idata采用间接寻址。

位寻址区

地址范围：0x20 到 0x2F（16字节）。
作用：支持位寻址操作，每个字节的每一位都可以单独访问。
访问方式：通过 sbit 关键字定义位别名来访问。

分析51单片机的位寻址：

首先我们需要明白位地址空间和字节地址空间的区别，位地址空间其实就是对字节地址空间的每个位的映射，通过关键字sbit区分，51单片机的0x20 到 0x2F（16字节），支持位寻址，对应位地址空间的0x00到0x7f，可能你们会疑惑为什么有这个位地址空间，它是不是独立的，真实存在的物理地址呢？其实它就是对应于内部ram的0x20 到 0x2F这16个字节地址空间，只不过它支持位操作，通常被用来操作标志位。是一种映射。例如：

unsigned char bdata var3;      // 存储在bdata区
sbit flag = var3^0;            // 定义var3的第0位为flag
flag = 1;                      // 位操作

对于高128字节ram它其实也支持位操作，不过并不是全部都支持，只要那些需要经常使用到位操作的寄存器才会支持，比如gpio和串口。例如：

sbit P0_0 = 0x80;  // 定义P0.0的位地址为0x80
P0_0 = 1;  // 将P0.0引脚设为高电平

内部ram的位寻址和sfr寄存器的位寻址的区别：

内部ram的位寻址为什么仅限于 `0x20–0x2F`？

硬件设计：为了简化硬件实现，51单片机只将内部RAM的 0x20–0x2F 区域设计为支持位操作。
资源限制：内部RAM资源有限，16字节的位寻址区已经是一种折中方案。

为什么内部RAM不能全部支持位操作？

地址空间冲突

如果内部RAM的低128字节（0x00–0x7F）全部支持位操作，会导致地址空间冲突：
- 字节地址 0x00 可以表示内部RAM的第0字节，也可以表示位地址 0x00（对应字节地址 0x20 的第0位）。
- 硬件无法区分是字节操作还是位操作。

硬件解码复杂度

内部RAM的位寻址区仅限于 0x20–0x2F，可以减少硬件解码电路的复杂度。
如果整个128字节都支持位操作，硬件需要额外的解码逻辑，增加芯片面积和成本。

性能优化

内部RAM的位寻址区（0x20–0x2F）主要用于存储软件标志位，访问频率相对较低。
SFR的位寻址区（如P0端口）用于控制硬件外设，访问频率较高，因此采用更高效的位寻址方式。

sfr的内部寻址是通过sfr变量和sbit变了区分的，因此它不需要连续，可以达到随机（按需要去设置是否支持位寻址），只需要区分关键字即可。

关键对比分析

特性	内部RAM位寻址区	SFR位寻址区
地址范围	位地址 `0x00–0x7F`	位地址 `0x80–0xFF`
对应物理存储	内部RAM的 `0x20–0x2F`（16字节）	SFR的 `0x80–0xFF`（部分寄存器支持）
汇编指令	`SETB 00h`（操作位地址0x00）	`SETB 80h`（操作位地址0x80）
硬件支持	所有51单片机均支持	仅部分SFR支持位寻址（如P0-P3）
用途	存储标志位、状态位	控制外设引脚或寄存器状态位

内存变量关键字的区别：

1. 关键字概述

关键字	存储区域	地址范围	寻址方式	访问速度	用途
data	内部RAM低128字节	0x00–0x7F	直接寻址	最快	存储频繁访问的变量
idata	内部RAM高128字节	0x80–0xFF	间接寻址	较快	存储较少访问的变量
bdata	内部RAM位寻址区（0x20–0x2F）	0x00–0x7F（128位）	位寻址	快	存储需要位操作的标志位
xdata	外部扩展RAM	0x0000–0xFFFF（64KB）	DPTR间接寻址	较慢	存储大量数据
pdata	外部扩展RAM低256字节	0x0000–0x00FF（256B）	分页寻址（MOVX @Ri）	中等	存储中等规模数据
code	程序存储区（ROM）	0x0000–0xFFFF（64KB）	直接寻址	最快	存储常量、程序代码

直接寻址和简介寻址的区别

1. 直接寻址

定义：
- 直接寻址是指指令中直接给出操作数的内存地址。
- 例如：MOV A, 30H 表示将地址 30H 的内容加载到累加器 A。
特点：
- 访问速度快，因为地址直接嵌入指令中。
- 只能访问固定的内存地址（如内部RAM的低128字节或SFR区）。
- 适用于访问已知地址的变量或寄存器。
使用场景：
- 访问内部RAM的低128字节（00H ~ 7FH）。
- 访问特殊功能寄存器（SFR，80H ~ FFH）。

1. 直接寻址

定义：
- 直接寻址是指指令中直接给出操作数的内存地址。
- 例如：MOV A, 30H 表示将地址 30H 的内容加载到累加器 A。
特点：
- 访问速度快，因为地址直接嵌入指令中。
- 只能访问固定的内存地址（如内部RAM的低128字节或SFR区）。
- 适用于访问已知地址的变量或寄存器。
使用场景：
- 访问内部RAM的低128字节（00H ~ 7FH）。
- 访问特殊功能寄存器（SFR，80H ~ FFH）。

MOV R0, #30H    ; 将地址30H加载到R0
MOV A, @R0      ; 将R0指向的地址的内容加载到累加器A
MOV DPTR, #1000H; 将地址1000H加载到DPTR
MOVX A, @DPTR   ; 将DPTR指向的外部RAM内容加载到累加器A

3. 直接寻址和间接寻址的区别

特性	直接寻址	间接寻址
地址指定方式	指令中直接给出地址	通过寄存器（如R0、R1、DPTR）指定地址
访问速度	较快	稍慢
灵活性	固定地址，灵活性低	动态地址，灵活性高
适用区域	内部RAM低128字节、SFR区	内部RAM高128字节、外部RAM
典型指令	`MOV A, 30H`	`MOV A, @R0`、`MOVX A, @DPTR`

1. 51单片机的寄存器

51单片机的寄存器主要包括以下几类：

（1）工作寄存器（R0 ~ R7）

数量：8个（R0 ~ R7）。
功能：用于通用数据操作。
特点：
- 51单片机有4组工作寄存器（Bank 0 ~ Bank 3），每组包含R0 ~ R7。
- 通过PSW（程序状态字）中的RS1和RS0位来选择当前使用的寄存器组。
- 默认使用Bank 0（RS1=0, RS0=0）。

（2）特殊功能寄存器（SFR）

数量：21个（具体数量取决于单片机型号）。
功能：用于控制和配置硬件外设（如P0、P1、定时器、串口等）。
常见SFR：
- ACC（累加器A）：用于算术和逻辑运算。
- B：用于乘除法操作。
- PSW（程序状态字）：包含标志位（如CY、AC、OV等）。
- SP（堆栈指针）：指向堆栈顶部。
- DPTR（数据指针）：用于访问外部RAM或代码存储器。
- P0、P1、P2、P3：I/O端口寄存器。
- TCON、TMOD：定时器控制寄存器。
- SCON、SBUF：串口控制寄存器。

（3）其他寄存器

PC（程序计数器）：指向下一条要执行的指令地址。
DPTR（数据指针）：16位寄存器，用于访问外部RAM或代码存储器。

3. 51单片机和32位单片机的寄存器对比

特性	51单片机	32位单片机（ARM Cortex-M）
通用寄存器数量	8个（R0 ~ R7）	13个（R0 ~ R12）
寄存器位宽	8位	32位
寄存器组	4组（Bank 0 ~ Bank 3）	无分组
特殊功能寄存器	21个（如ACC、B、PSW、DPTR等）	多个（如SP、LR、PC、PSR等）
浮点寄存器	不支持	可选支持（S0 ~ S31、D0 ~ D15等）
访问方式	直接寻址、间接寻址	统一编址，直接访问

4. 51单片机的寄存器组切换

51单片机有4组工作寄存器（Bank 0 ~ Bank 3），每组包含R0 ~ R7。通过PSW寄存器中的RS1和RS0位来选择当前使用的寄存器组。

RS1和RS0的值：
- RS1=0, RS0=0：Bank 0（默认）。
- RS1=0, RS0=1：Bank 1。
- RS1=1, RS0=0：Bank 2。
- RS1=1, RS0=1：Bank 3。

bank寄存器的概念

在51单片机中，Bank寄存器是指工作寄存器组（Register Bank），它是51单片机寄存器设计的一个重要特性。51单片机有4组工作寄存器（Bank 0 ~ Bank 3），每组包含8个通用寄存器（R0 ~ R7）。通过切换寄存器组，可以快速保存和恢复上下文，特别适用于中断处理和任务切换。

1. Bank寄存器的结构

数量：4组（Bank 0 ~ Bank 3）。
每组寄存器：每组包含8个通用寄存器（R0 ~ R7）。
总寄存器数量：4组 × 8个 = 32个寄存器（但同一时间只能访问一组）。

2. Bank寄存器的地址

Bank 0：地址 00H ~ 07H（R0 ~ R7）。
Bank 1：地址 08H ~ 0FH（R0 ~ R7）。
Bank 2：地址 10H ~ 17H（R0 ~ R7）。
Bank 3：地址 18H ~ 1FH（R0 ~ R7）。

3. Bank寄存器的切换

通过**PSW（程序状态字）**中的 RS1 和 RS0 位来选择当前使用的寄存器组。
- RS1 和 RS0 是PSW的第4位和第3位（PSW.4 和 PSW.3）。
- RS1 和 RS0 的值：
  - RS1=0, RS0=0：选择 Bank 0（默认）。
  - RS1=0, RS0=1：选择 Bank 1。
  - RS1=1, RS0=0：选择 Bank 2。
  - RS1=1, RS0=1：选择 Bank 3。

4. Bank寄存器的用途

快速上下文切换：
- 在中断处理或任务切换时，可以通过切换寄存器组来保存和恢复上下文，而不需要将寄存器内容压入堆栈。
- 例如：
  - 进入中断时，切换到新的寄存器组（如Bank 1）。
  - 退出中断时，切换回原来的寄存器组（如Bank 0）。
提高效率：
- 寄存器组切换比堆栈操作更快，适合实时性要求高的应用。
