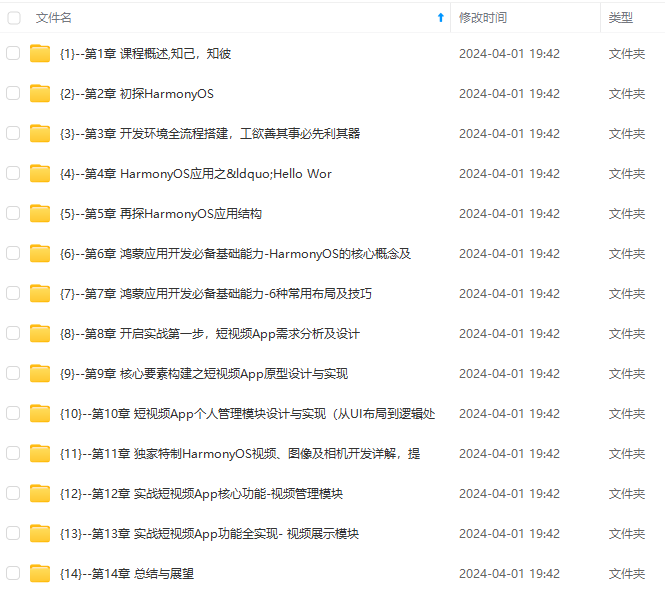

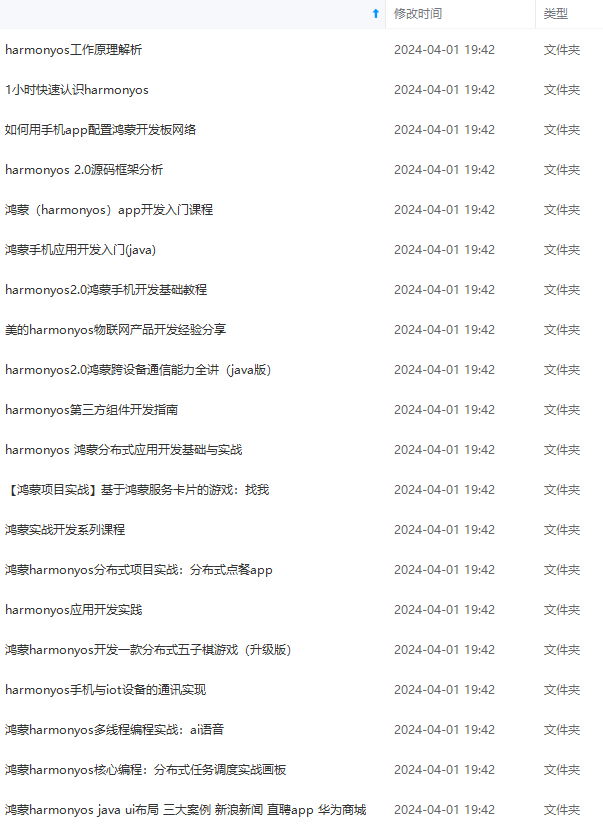

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、讲解视频，并且后续会持续更新

需要这份系统化的资料的朋友，可以戳这里获取

CAN的报文格式
在总线中传送的报文，每帧由7部分组成。CAN协议支持两种报文格式，其唯一的不同是标识符（ID）长度不同，标准格式为11位，扩展格式为29位。

在标准格式中，报文的起始位称为帧起始（SOF），然后是由11位标识符和远程发送请求位 (RTR）组成的仲裁场。RTR位标明是数据帧还是请求帧，在请求帧中没有数据字节。

控制场包括标识符扩展位（IDE），指出是标准格式还是扩展格式。它还包括一个保留位 (ro），为将来扩展使用。它的最后四个位用来指明数据场中数据的长度（DLC）。数据场范围为0～8个字节,其后有一个检测数据错误的循环冗余检查(CRC）。

应答场（ACK）包括应答位和应答分隔符。发送站发送的这两位均为隐性电平（逻辑1），这时正确接收报文的接收站发送主控电平（逻辑0）覆盖它。用这种方法，发送站可以保证网络中至少有一个站能正确接收到报文。

报文的尾部由帧结束标出。在相邻的两条报文间有一很短的间隔位，如果这时没有站进行总线存取，总线将处于空闲状态。

CAN数据帧的组成

远程帧

远程帧由6个场组成：帧起始、仲裁场、控制场、CRC场、应答场和帧结束。

远程帧不存在数据场。远程帧的RTR位必须是隐位。

DLC的数据值是独立的，它可以是0～8中的任何数值，为对应数据帧的数据长度。

错误帧

错误帧由两个不同场组成，第一个场由来自各站的错误标志叠加得到，第二个场是错误界定符

错误标志具有两种形式：

活动错误标志（Active error flag），由6个连续的显位组成认可错误标志（Passive error flag），由6个连续的隐位组成

错误界定符包括8个隐位

超载帧
超载帧包括两个位场：超载标志和超载界定符

发送超载帧的超载条件：要求延迟下一个数据帧或远程帧

在间歇场检测到显位超载标志由6个显位组成

超载界定符由8个隐位组成

数据错误检测

不同于其它总线，CAN协议不能使用应答信息。事实上，它可以将发生的任何错误用信号发出。CAN协议可使用五种检查错误的方法，其中前三种为基于报文内容检查。

3.4.1循环冗余检查（CRC)

在一帧报文中加入冗余检查位可保证报文正确。接收站通过CRC可判断报文是否有错。

3.4.2帧检查

这种方法通过位场检查帧的格式和大小来确定报文的正确性，用于检查格式上的错误。

3.4.3.应答错误

如前所述，被接收到的帧由接收站通过明确的应答来确认。如果发送站未收到应答，那么表明接收站发现帧中有错误，也就是说，ACK场已损坏或网络中的报文无站接收。CAN协议也可通过位检查的方法探测错误。

3.4.4总线检测

有时，CAN中的一个节点可监测自己发出的信号。因此，发送报文的站可以观测总线电平并探测发送位和接收位的差异。

3.4.5位填充

一帧报文中的每一位都由不归零码表示，可保证位编码的最大效率。然而，如果在一帧报文中有太多相同电平的位，就有可能失去同步。为保证同步，同步沿用位填充产生。在五个连续相等位后，发送站自动插入一个与之互补的补码位；接收时，这个填充位被自动丢掉。例如，五个连续的低电平位后，CAN自动插入一个高电平位。CAN通过这种编码规则检查错误，如果在一帧报文中有6个相同位，CAN就知道发生了错误。

如果至少有一个站通过以上方法探测到一个或多个错误，它将发送出错标志终止当前的发送。这可以阻止其它站接收错误的报文，并保证网络上报文的一致性。当大量发送数据被终止后，发送站会自动地重新发送数据。作为规则，在探测到错误后23个位周期内重新开始发送。在特殊场合，系统的恢复时间为31个位周期。

但这种方法存在一个问题，即一个发生错误的站将导致所有数据被终止，其中也包括正确的数据。因此,如果不采取自监测措施，总线系统应采用模块化设计。为此，CAN协议提供一种将偶然错误从永久错误和局部站失败中区别出来的办法。这种方法可以通过对出错站统计评估来确定一个站本身的错误并进入一种不会对其它站产生不良影响的运行方法来实现，即站可以通过关闭自己来阻止正常数据因被错误地当成不正确的数据而被终止。

硬同步和重同步

硬同步只有在总线空闲状态条件下隐形位到显性位的跳变沿发生时才进行，表明报文传输开始。在硬同步之后，位时间计数器随同步段重新开始计数。硬同步强行将已发生的跳变沿置于重新开始的位时间同步段内。根据同步规则，如果某一位时间内已有一个硬同步出现，该位时间内将不会发生再同步。再同步可能导致相位缓冲段1被延长或相位缓冲段2被短。这两个相位缓冲段的延长时间或缩短时间上限由再同步跳转宽度（SJW）给定。

可靠性

为防止汽车在使用寿命期内由于数据交换错误而对司机造成危险，汽车的安全系统要求数据传输具有较高的安全性。如果数据传输的可靠性足够高，或者残留下来的数据错误足够低的话，这一目标不难实现。从总线系统数据的角度看，可靠性可以理解为，对传输过程产生的数据错误的识别能力。残余数据错误的概率可以通过对数据传输可靠性的统计测量获得。它描述了传送数据被破坏和这种破坏不能被探测出来的概率。

残余数据错误概率必须非常小，使其在系统整个寿命周期内，按平均统计时几乎检测不到。计算残余错误概率要求能够对数据错误进行分类，并且数据传输路径可由一模型描述。如果要确定CAN的残余错误概率，我们可将残留错误的概率作为具有80～90位的报文传送时位错误概率的函数，并假定这个系统中有5～10个站，并且错误率为1/1000，那么最大位错误概率为10—13数量级。例如，CAN网络的数据传输率最大为1Mbps，如果数据传输能力仅使用50%，那么对于一个工作寿命4000小时、平均报文长度为 80位的系统，所传送的数据总量为9×1010。在系统运行寿命期内，不可检测的传输错误的统计平均小于10—2量级。换句话说，一个系统按每年365天，每天工作8小时，每秒错误率为0. 7计算，那么按统计平均，每1000年才会发生一个不可检测的错误。

5 应用举例

CAN总线在工控领域主要使用低速-容错CAN即ISO11898-3标准，在汽车领域常使用500Kbps的高速CAN。

CAN总线的汽车内部网络系统

某进口车型拥有，车身、舒适、多媒体等多个控制网络，其中车身控制使用CAN网络，舒适使用LIN网络，多媒体使用MOST网络，以CAN网为主网，控制发动机、变速箱、ABS等车身安全模块，并将转速、车速、油温等共享至全车，实现汽车智能化控制，如高速时自动锁闭车门，安全气囊弹出时，自动开启车门等功能。

CAN系统又分为高速和低速，高速CAN系统采用硬线是动力型，速度：500kbps，控制ECU、ABS等；低速CAN是舒适型，速度：125Kbps，主要控制仪表、防盗等。

优点编辑

废除传统的站地址编码，代之以对通信数据块进行编码，可以多主方式工作；

采用非破坏性仲裁技术，当两个节点同时向网络上传送数据时，优先级低的节点主动停止数据发送，而优先级高的节点可不受影响继续传输数据，有效避免了总线冲突；

采用短帧结构，每一帧的有效字节数为8个，数据传输时间短，受干扰的概率低，重新发送的时间短；

每帧数据都有CRC校验及其他检错措施，保证了数据传输的高可靠性，适于在高干扰环境下使用；

节点在错误严重的情况下，具有自动关闭总线的功能，切断它与总线的联系，以使总线上其他操作不受影响；

可以点对点，一对多及广播集中方式传送和接受数据。

具有实时性强、传输距离较远、抗电磁干扰能力强、成本低等优点；

采用双线串行通信方式，检错能力强，可在高噪声干扰环境中工作；

具有优先权和仲裁功能，多个控制模块通过CAN控制器挂到CAN-Bus上，形成多主机局部网络；

可根据报文的ID决定接收或屏蔽该报文；

可靠的错误处理和检错机制；

发送的信息遭到破坏后，可自动重发；

节点在错误严重的情况下具有自动退出总线的功能；

报文不包含源地址或目标地址，仅用标志符来指示功能信息、优先级信息。

6 测试工具编辑

CAN总线多用于工控和汽车领域，在CAN总线的开发测试阶段，需要对其拓扑结构，节点功能，网路整合等进行开发测试，需要虚拟、半虚拟、全实物仿真测试平台，并且必须测试各节点是否符合ISO11898中规定的错误响应机制等，所以CAN总线的开发需要专业的开发测试工具，并且在生产阶段也需要一批简单易用的生产线测试工具。CAN总线开发测试工具的主要供应商有ZLG、Passion IXXAT、IHR、Vector、Intrepidcs、Passion Warwick、LAIKE等。常用的开发测试工具如CANScope、CANalyst-II、Passiontech DiagRA、canAnalyser、X-Analyser、AutoCAN、CANspider，LAIKE CANTest等。

7 错误处理编辑

在CAN总线中存在5种错误类型，它们互相并不排斥，下面简单介绍一下它们的区别、产生的原因及处理方法。

位错误:向总线送出一位的某个节点同时也在监视总线，当监视到总线位的电平和送出的电平不同时，则在该位时刻检测到一个位错误。但是在仲裁区的填充位流期间或应答间隙送出隐性位而检测到显性位时，不认为是错误位。送出认可错误标注的发送器，在检测到显性位时也不认为是错误位。

填充错误:在使用位填充方法进行编码的报文中，出现了第6个连续相同的位电平时，将检测出一个填充错误。

CRC错误:CRC序列是由发送器CRC计算的结果组成的。接收器以和发送器相同的方法计算CRC。如果计算的结果和接收到的CRC序列不同，则检测出一个CRC错误。

形式错误:当固定形式的位区中出现一个或多个非法位时，则检测到一个形式错误。

应答错误:在应答间隙，发送器未检测到显性位时，则由它检测出一个应答错误。

检测到出错条件的节点通过发送错误标志进行标定。当任何节点检测出位错误、填充错误、形式错误或应答错误时，由该节点在下一位开始发送出错误标志。

当检测到CRC错误时。出错标志在应答界定符后面那一位开始发送．除非其他出错条件的错误标志已经开始发送。

在CAN总线中，任何一个单元可能处于下列3种故障状态之一：错误激活状态（ErrorActive）、错误认可状态（Error Passitive）和总线关闭状态（Bus off）。

错误激活单元可以照常参和总线通信，并且当检测到错误时，送出一个活动错误标志。错误认可节点可参和总线通信，但是不允许送出活动错误标志。当其检测到错误时，只能送出认可错误标志，并且发送后仍为错误认可状态，直到下一次发送初始化。总线关闭状态不允许单元对总线有任何影响。

为了界定故障，在每个总线单元中都设有2个计数：发送出错计数和接收出错计数。这些计数按照下列规则进行。

（1）接收器检查出错误时，接收器错误计数器加1，除非所有检测错误是发送活动错误标志或超载标志期间的位错误。
（2）接收器在送出错误标志后的第一位检查出显性位时，错误计数器加8。
（3）发送器送出一个错误标志时，发送器错误计数器加8。有两种情况例外：其一是如果发送器为错误认可，由于未检测到显性位应答或检测到应答错误，并且在送出其认可错误标志时，未检测到显性位；另外一种情况是如果仲裁器件产生填充错误，发送器送出一个隐性位错误标志，而检测到的是显性位。除以上两种情况外，发送器错误计数器计数不改变。
（4）发送器送出一个活动错误标志或超载标志时，检测到位错误，则发送器错误计数器加8。
（5）在送出活动错误标志、认可错误标志或超载错误标志后，任何节点都最多允许连续7个显性位。在检测到第11个连续显性位后，或紧随认可错误标志检测到第8个连续的显性位，以及附加的8个连续的显性位的每个序列后，每个发送器的发送错误计数都加8，并且每个接收器的接收错误计数也加8。
（6）报文成功发送后，发送错误计数减1，除非计数值已经为0。
（7）报文成功发送后，如果接收错误计数处于1～197之间，则其值减1；如果接收错误计数为0，则仍保持为0；如果大于127，则将其值记为119～127之间的某个数值。
（8）当发送错误计数等于或大于128，或接收错误汁数等于或大于128时，节点进入错误认,可状态，节点送出一个活动错误标志。
（9）当发送错误计数器大于或等于256时，节点进入总线关闭状态。
（10）当发送错误计数和接收错误计数均小于或等于127时，错误认可节点再次变为错误激活节点。
（11）在检测到总线上11个连续的隐性位发送128次后，总线关闭节点将变为2个错误计数器均为0的错误激活节点。
（12）当错误计数器数值大于96时，说明总线被严重干扰。
